数据采集系统 GM10

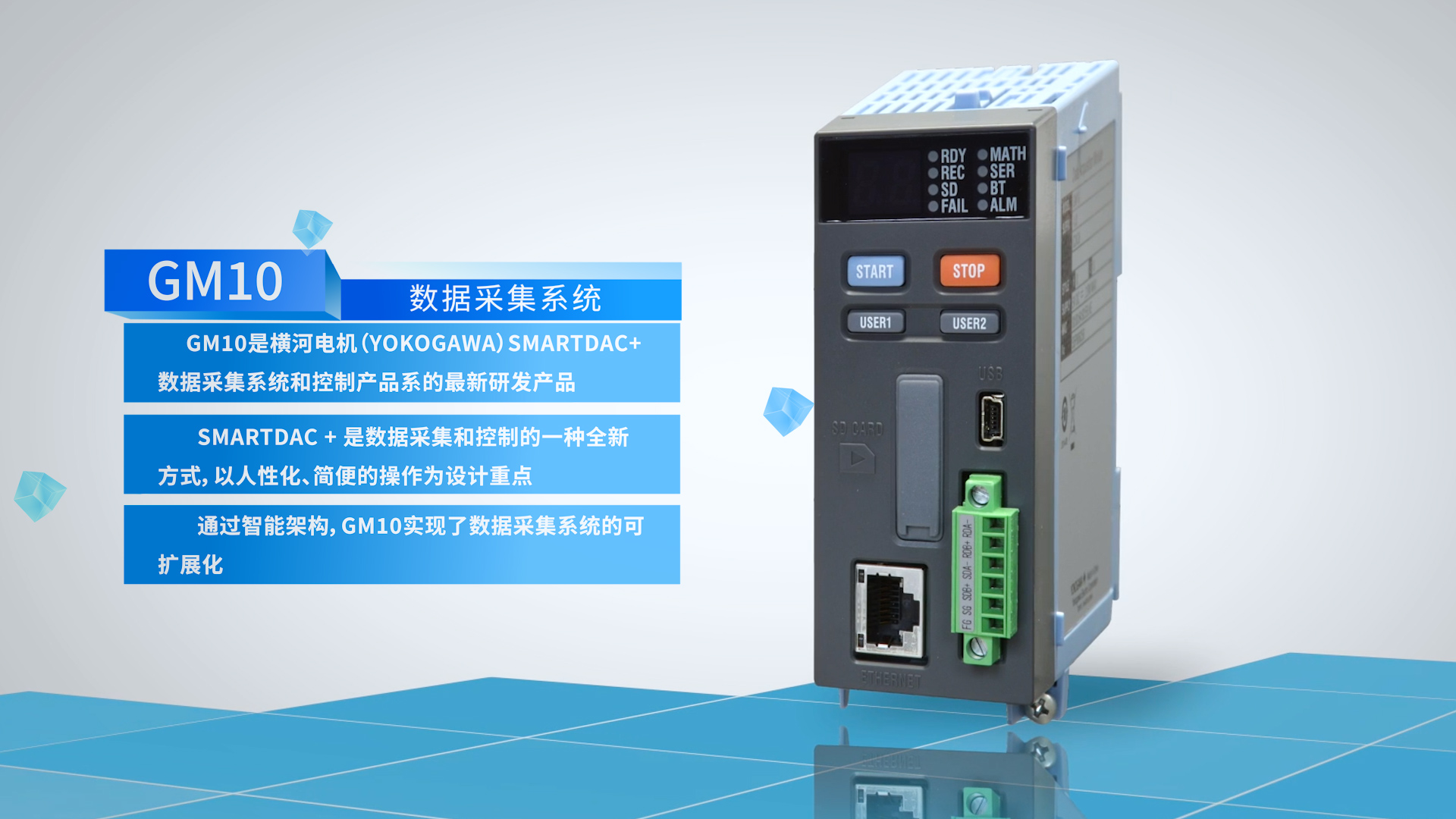

GM10是横河电机(Yokogawa)SMARTDAC+ 数据采集系统和控制产品系的最新研发产品。SMARTDAC + 是数据采集和控制的一种全新方式,以人性化、简便的操作为设计重点。通过智能架构,GM10实现了数据采集系统的可扩展化。

灵活性构造

实现了可扩展的数据采集系统

自由增加通道数

YOKOGAWA专有模块构造 (专利申请中)

  • 一次可扩展一个模块。
  • 设计独特,模块可放入相连的模块基座。
  • 模块基座可确保连接 (支持滑锁和螺丝固定)
  • 可从前面板插拔模块,便于维护。
横河电机GM10数据采集系统


数据采集模块各部件的名称

YOKOGAWA GM10 数据采集系统

标配测量通道多达100 个(单台配置)

一个数据采集模块(GM10) 最多可连接10个 I/O 模块

Yokogawa GM10 数据采集系统

安装场所不限

可安装在桌面、DIN 导轨或墙上。


横河 GM10 数据采集仪




可选多种 I/O 模块

横河 GM10 数据采集系统

可根据应用需求选择模块。 可提供抗噪声、电磁继电器型模块。 所有模块均配置可拆卸端子块,接线方便。 与 SMARTDAC+ 系列产品使用的模块相同。

型号

产品名称 测量/应用 通道数
GX90XA-10-U2 模拟输入模块 DC 电压、热电偶、RTD、接点(半导体继电器扫描型) 10
GX90XA-10-L1 DC 电压、热电偶、接点(低耐压型) 10
GX90XA-10-T1 DC 电压、热电偶、接点(电磁继电器扫描型) 10
GX90XA-10-C1 DC 电流(mA) 10
GX90XD 数字输入模块 远程控制输入、操作记录或脉冲输入 16
GX90YD 数字输出模块 报警输出  6
GX90WD 数字输入 / 输出模块  远程控制输入、操作记录或脉冲输入 / 报警输出 DI:8/DO:6




模拟输入模块的扫描间隔和测量类型

类型

通道数

扫描间隔   (最短)

扫描器

TC

RTD

DCV

DI

mA

用途

通用 (-U2) 10 100ms SSR  √  √  √  √   通用
低耐压继电器(-L1) 10 500ms SSR  √    √  √   中等价位
电磁继电器

(-T1)
10 1s Relay  √    √  √   抗噪声
DC 电流输入 (-C1) 10 100ms SSR          √ 仅限mA




内存和最大输入/输出通道数

类型

内存

最大输入/输出通道数

GM10-1 500 MB 单台配置 0 to 100
多台配置 0 to 100
GM10-2 1.2 GB 单台配置 0 to 100
多台配置 0 to 420



可支持高精度测量的实际值

输入类型

测量精度* (典型值)
 DCV 20 mV ±(读数的0.01%  + 5µV)
6 V (1-5V) ±(读数的0.01%  + 2mV)
TC R ±1.1 °C
K (-200 to 500 °C) ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.15%  + 0.2 °C)
T ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.10%  + 0.2 °C)
RTD Pt100 ±(读数的 0.02% + 0.2 °C)
Pt100 (高分辨率) ±(读数的 0.02% + 0.16 °C)

因考虑到产品部件和调整测试设备的差异,第11 页规格中注明的测量精度包含误差量。左表是从仪器出厂时的精度测试数据计算得到的实际值。

* 基本操作条件: 23±2 °C, 55±10% RH, 电源电压 90-132, 180-264 VAC, 电源频率 50/60 Hz ±1%以内;预热 30 分钟以上、不存在振动或其他影响性能的因素。

通过多台配置扩展通道数,可测量多达420 通道(实际输入)

通过扩展模块(GX90EX) 可扩展到420 通道。(GM10-2)

在GM10-2 大存储机型上,包括运算通道和通信通道在内,记录通道最多可达1000 个。

用以太网线连接各仪器,可进行分散安装。
日本横河 GM10 数采
分散安装可缩短布线长度

测量对象(现场) 与数据记录仪分开安装时,可以将子机安装在测量现场用来监视数据,从而省去长距离连接热电偶等信号线的麻烦。

CN GM10 08 1

人性化用户界面

提供流畅、熟悉的用户界面

可从网络浏览器轻松访问

通过网络浏览器可以实时监视GM 和更改设置。

无需使用其他软件就可轻松构建无缝的远程监视系统,成本低廉。

实时监视画面

日本横河数采GM10

通过网络浏览器在线输入设置

横河电机数采仪GM10

实时显示趋势、数值等

Gm Image14 A


可利用专用软件( 免费下载) 加载波形及进行GM 设置

通用浏览器

可浏览和打印保存在GM 里的数据文件。可以对一段区间内的数据执行统计运算,并将结果转换成ASCII 码、Excel 等格式。

日本横河数采GM10

离线设置软件

将设置数据发送或保存到GM。也可轻松使用USB 或蓝牙进行通信连接

横河数采GM10

也可用平板电脑进行监视和设置

支持蓝牙通信( 选件代码/C8)

即使现场没有PC,也可以用平板电脑进行监视和设置。我们可提供免费下载的专用应用。

Gm Image17

环境温度范围广

工作温度范围在-20 °C ~ 60 °C之间,可支持广泛的应用需求,不必考虑安装环境。

Gm Image18

GA10 数据记录软件(单独销售)

可构建强大系统的专有软件。可从多台仪器采集数据,包括SMARTDAC+ GM。

  • 最多100 台
  • 100 ms 高速采集
  • 最多2000 通道(tags)
Gm Image19

高可靠性

  • 通信中断时的自动重连功能、停电前的数据文件保护。
  • 数据补充功能(回填功能)。

横河数采GM10

  • 支持ServerOS
  • 可构建连续工作、高可靠性的系

多记录

多记录功能可执行多个异步数据的采集任务。

数采GM10

智能化功能

提供无缝的数据传输环境

功率测量仪器的数据采集(选件代码/E2 和/MC)

GM 可高精度采集由功率测量仪器(WT 系列、功率分析仪) 测得的数值数据,并与GM 的测量数据一起进行记录。

因为可同时记录设备的功耗、温度等数据,所以GM 是性能评价测试的理想工具。

  • 可连接的机型:WT300/WT500/WT1800
  • 最大连接台数:16
数采GM10

搭载能与 DARWIN 数据采集单元兼容的通信功能

GM 支持 DARWIN 通信命令。

DARWIN 使用的通信程序在GM 上也能用。

可以从现有 DARWIN 单元顺利置换过来。

详情咨询上海横河国际贸易有限公司的技术工程师。

CENTUM/STARDOM 通信包

  • CENTUM: LFS2432, DARWIN/DAQSTATION
  • DARWIN/DAQSTATION 通信包 (ALE111 [Ethernet]用)
  • STARDOM: NT365AJ DARWIN 连接包
横河数采GM10

各种便携的网络功能

支持各种网络功能

  • 由 DHCP 自动设置网络
  • SNTP 对时
  • 发送邮件

通过 SSL 通信提高网络安全性

安全地收发用户数据。

数采GM10

FTP 数据传输

通过FTP 客户端/ 服务器功能, 可轻松共享和管理中央文件服务器的数据。

数据采集仪GM10

EtherNet/IP 功能

GM 支持 EtherNet/IP 服务器功能。

可从PLC等设备访问GM,加载测量/运算通道或写入通信输入通道*.

*需要通信通道功能( 选件代码/MC)。

数据采集仪GM10

Modbus/TCP 功能和 Modbus/RTU 功能

GM 既支持用于以太网通信的Modbus TCP/IP 客户端和服务器模式, 也支持用于串行通信的Modbus RTU 主从机模式(可选)。

数据采集系统GM10



切实保存记录数据

支持长时间、多通道记录。测量数据总是保存在内存中,并可定期传输到外部存储介质。利用 FTP 客户端功能将数据发送到服务器可实现冗余。即使在突然断电的情况下也可安全保存测量数据。

数据采集系统GM10

大概采样时间



记录通道数  记录通道数总采样时间
 30 约71天
 100 约23天
 300  约7天

内存1.2 GB,记录周期 1 sec.

测量数据的文件类型

测量数据可保存为可编辑的文本文件或安全性高的二进制文件。

报告模板功能(选件代码/MT)

此功能可自动创建PDF 或EXCEL 格式的电子表格。

数据采集仪GM10

根据主机加载的模板创建电子表格。 可用 EXCEL 和 PDF 模板。 PDF 电子表格模板可由报告模板生成程序进行创建。

自动生成的电子表格(PDF 或Excel) 可定期保存到外部存储介质(SD 卡)。也可以用 FTP 进行数据传输。

支持21 CFR Part 11 规定(待定; 附加规格)

GM 支持美国 FDA 21 CFR Part 11 规定。

Gm Image30

选型指南


CN GM10 SelectionGuide


标配软件下载


横河GM10 标准版软件iDAQAnyWhere for SMARTDAC


上海横河国际贸易有限公司于2017年6月1日发布GM10 新版标准软件iDAQAnyWhere for SMARTDAC+。新版标准软件不再需要JAVA支持,并且集IP设定,采集设定,数据采集,数据分析等功能于一身,为用户使用GM10提供了更加方便的软件工具。


产品优势

  1. 标配软件,不再需要JAVA支持,集IP设定,采集设定,数据记录,数据分析等功能于一身。
  2. 同时支持GM10和GP10/20系列产品。
  3. 向导式菜单设计,全中文界面,中文说明书。
  4. 可以实现GM10主机和PC端同步记录控制,数据双备份,更安全。
  5. 数据实时处理,可以对正在记录的数据进行分析处理。
  6. 通过通信通道可以实现WT功率计数据的同步采集。
GM10新版标配软件

GM10 新版标配软件


主要规格


连接仪表数 1
最大记录通道数 1000(包含运算通道和通信通道)
支持模块型号

GX90XA-U2    通用模块

GX90XA-C1    电流模块

GX90XA-L1    低耐压模块

GX90XA-T1    通用模块(继电器)
采集周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s
记录周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s, 15 s, 20 s, 30 s, 1 min, 2 min, 5 min, 10 min, 15 min,

20 min, 30 min


使用环境


OS 版本 32bit 64bit 补丁包
Windows 7 专业版 Yes Yes SP1
Windows 8 专业版 Yes Yes
Winsows 10 专业版、企业版 Yes Yes


关于SMARTDAC+
SMARTDAC+用于智能数据采集和控制。SMARTDAC+为各类信号提供输入输出模块,广泛的应用于生产线和产品性能评估测试。作为记录仪市场的领先品牌,横河将致力于继续满足客户的各种需求。










灵活性构造

实现了可扩展的数据采集系统



YOKOGAWA专有模块构造 (专利申请中)

  • 一次可扩展一个模块。
  • 设计独特,模块可放入相连的模块基座。
  • 模块基座可确保连接 (支持滑锁和螺丝固定)
  • 可从前面板插拔模块,便于维护。
横河电机GM10数据采集系统


数据采集模块各部件的名称

YOKOGAWA GM10 数据采集系统

标配测量通道多达100 个(单台配置)

一个数据采集模块(GM10) 最多可连接10个 I/O 模块

Yokogawa GM10 数据采集系统

安装场所不限

可安装在桌面、DIN 导轨或墙上。


横河 GM10 数据采集仪




可选多种 I/O 模块

横河 GM10 数据采集系统

可根据应用需求选择模块。 可提供抗噪声、电磁继电器型模块。 所有模块均配置可拆卸端子块,接线方便。 与 SMARTDAC+ 系列产品使用的模块相同。

型号

产品名称 测量/应用 通道数
GX90XA-10-U2 模拟输入模块 DC 电压、热电偶、RTD、接点(半导体继电器扫描型) 10
GX90XA-10-L1 DC 电压、热电偶、接点(低耐压型) 10
GX90XA-10-T1 DC 电压、热电偶、接点(电磁继电器扫描型) 10
GX90XA-10-C1 DC 电流(mA) 10
GX90XD 数字输入模块 远程控制输入、操作记录或脉冲输入 16
GX90YD 数字输出模块 报警输出  6
GX90WD 数字输入 / 输出模块  远程控制输入、操作记录或脉冲输入 / 报警输出 DI:8/DO:6




模拟输入模块的扫描间隔和测量类型

类型

通道数

扫描间隔   (最短)

扫描器

TC

RTD

DCV

DI

mA

用途

通用 (-U2) 10 100ms SSR  √  √  √  √   通用
低耐压继电器(-L1) 10 500ms SSR  √    √  √   中等价位
电磁继电器

(-T1)
10 1s Relay  √    √  √   抗噪声
DC 电流输入 (-C1) 10 100ms SSR          √ 仅限mA




内存和最大输入/输出通道数

类型

内存

最大输入/输出通道数

GM10-1 500 MB 单台配置 0 to 100
多台配置 0 to 100
GM10-2 1.2 GB 单台配置 0 to 100
多台配置 0 to 420



可支持高精度测量的实际值

输入类型

测量精度* (典型值)
 DCV 20 mV ±(读数的0.01%  + 5µV)
6 V (1-5V) ±(读数的0.01%  + 2mV)
TC R ±1.1 °C
K (-200 to 500 °C) ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.15%  + 0.2 °C)
T ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.10%  + 0.2 °C)
RTD Pt100 ±(读数的 0.02% + 0.2 °C)
Pt100 (高分辨率) ±(读数的 0.02% + 0.16 °C)

因考虑到产品部件和调整测试设备的差异,第11 页规格中注明的测量精度包含误差量。左表是从仪器出厂时的精度测试数据计算得到的实际值。

* 基本操作条件: 23±2 °C, 55±10% RH, 电源电压 90-132, 180-264 VAC, 电源频率 50/60 Hz ±1%以内;预热 30 分钟以上、不存在振动或其他影响性能的因素。

通过多台配置扩展通道数,可测量多达420 通道(实际输入)

通过扩展模块(GX90EX) 可扩展到420 通道。(GM10-2)

在GM10-2 大存储机型上,包括运算通道和通信通道在内,记录通道最多可达1000 个。

用以太网线连接各仪器,可进行分散安装。
日本横河 GM10 数采
分散安装可缩短布线长度

测量对象(现场) 与数据记录仪分开安装时,可以将子机安装在测量现场用来监视数据,从而省去长距离连接热电偶等信号线的麻烦。

CN GM10 08 1

人性化用户界面

提供流畅、熟悉的用户界面

可从网络浏览器轻松访问

通过网络浏览器可以实时监视GM 和更改设置。

无需使用其他软件就可轻松构建无缝的远程监视系统,成本低廉。

实时监视画面

日本横河数采GM10

通过网络浏览器在线输入设置

横河电机数采仪GM10

实时显示趋势、数值等

Gm Image14 A


可利用专用软件( 免费下载) 加载波形及进行GM 设置

通用浏览器

可浏览和打印保存在GM 里的数据文件。可以对一段区间内的数据执行统计运算,并将结果转换成ASCII 码、Excel 等格式。

日本横河数采GM10

离线设置软件

将设置数据发送或保存到GM。也可轻松使用USB 或蓝牙进行通信连接

横河数采GM10

也可用平板电脑进行监视和设置

支持蓝牙通信( 选件代码/C8)

即使现场没有PC,也可以用平板电脑进行监视和设置。我们可提供免费下载的专用应用。

Gm Image17

环境温度范围广

工作温度范围在-20 °C ~ 60 °C之间,可支持广泛的应用需求,不必考虑安装环境。

Gm Image18

GA10 数据记录软件(单独销售)

可构建强大系统的专有软件。可从多台仪器采集数据,包括SMARTDAC+ GM。

  • 最多100 台
  • 100 ms 高速采集
  • 最多2000 通道(tags)
Gm Image19

高可靠性

  • 通信中断时的自动重连功能、停电前的数据文件保护。
  • 数据补充功能(回填功能)。

横河数采GM10

  • 支持ServerOS
  • 可构建连续工作、高可靠性的系

多记录

多记录功能可执行多个异步数据的采集任务。

数采GM10

智能化功能

提供无缝的数据传输环境

功率测量仪器的数据采集(选件代码/E2 和/MC)

GM 可高精度采集由功率测量仪器(WT 系列、功率分析仪) 测得的数值数据,并与GM 的测量数据一起进行记录。

因为可同时记录设备的功耗、温度等数据,所以GM 是性能评价测试的理想工具。

  • 可连接的机型:WT300/WT500/WT1800
  • 最大连接台数:16
数采GM10

搭载能与 DARWIN 数据采集单元兼容的通信功能

GM 支持 DARWIN 通信命令。

DARWIN 使用的通信程序在GM 上也能用。

可以从现有 DARWIN 单元顺利置换过来。

详情咨询上海横河国际贸易有限公司的技术工程师。

CENTUM/STARDOM 通信包

  • CENTUM: LFS2432, DARWIN/DAQSTATION
  • DARWIN/DAQSTATION 通信包 (ALE111 [Ethernet]用)
  • STARDOM: NT365AJ DARWIN 连接包
横河数采GM10

各种便携的网络功能

支持各种网络功能

  • 由 DHCP 自动设置网络
  • SNTP 对时
  • 发送邮件

通过 SSL 通信提高网络安全性

安全地收发用户数据。

数采GM10

FTP 数据传输

通过FTP 客户端/ 服务器功能, 可轻松共享和管理中央文件服务器的数据。

数据采集仪GM10

EtherNet/IP 功能

GM 支持 EtherNet/IP 服务器功能。

可从PLC等设备访问GM,加载测量/运算通道或写入通信输入通道*.

*需要通信通道功能( 选件代码/MC)。

数据采集仪GM10

Modbus/TCP 功能和 Modbus/RTU 功能

GM 既支持用于以太网通信的Modbus TCP/IP 客户端和服务器模式, 也支持用于串行通信的Modbus RTU 主从机模式(可选)。

数据采集系统GM10



切实保存记录数据

支持长时间、多通道记录。测量数据总是保存在内存中,并可定期传输到外部存储介质。利用 FTP 客户端功能将数据发送到服务器可实现冗余。即使在突然断电的情况下也可安全保存测量数据。

数据采集系统GM10

大概采样时间



记录通道数  记录通道数总采样时间
 30 约71天
 100 约23天
 300  约7天

内存1.2 GB,记录周期 1 sec.

测量数据的文件类型

测量数据可保存为可编辑的文本文件或安全性高的二进制文件。

报告模板功能(选件代码/MT)

此功能可自动创建PDF 或EXCEL 格式的电子表格。

数据采集仪GM10

根据主机加载的模板创建电子表格。 可用 EXCEL 和 PDF 模板。 PDF 电子表格模板可由报告模板生成程序进行创建。

自动生成的电子表格(PDF 或Excel) 可定期保存到外部存储介质(SD 卡)。也可以用 FTP 进行数据传输。

支持21 CFR Part 11 规定(待定; 附加规格)

GM 支持美国 FDA 21 CFR Part 11 规定。

Gm Image30

选型指南


CN GM10 SelectionGuide


标配软件下载


横河GM10 标准版软件iDAQAnyWhere for SMARTDAC


上海横河国际贸易有限公司于2017年6月1日发布GM10 新版标准软件iDAQAnyWhere for SMARTDAC+。新版标准软件不再需要JAVA支持,并且集IP设定,采集设定,数据采集,数据分析等功能于一身,为用户使用GM10提供了更加方便的软件工具。


产品优势

  1. 标配软件,不再需要JAVA支持,集IP设定,采集设定,数据记录,数据分析等功能于一身。
  2. 同时支持GM10和GP10/20系列产品。
  3. 向导式菜单设计,全中文界面,中文说明书。
  4. 可以实现GM10主机和PC端同步记录控制,数据双备份,更安全。
  5. 数据实时处理,可以对正在记录的数据进行分析处理。
  6. 通过通信通道可以实现WT功率计数据的同步采集。
GM10新版标配软件

GM10 新版标配软件


主要规格


连接仪表数 1
最大记录通道数 1000(包含运算通道和通信通道)
支持模块型号

GX90XA-U2    通用模块

GX90XA-C1    电流模块

GX90XA-L1    低耐压模块

GX90XA-T1    通用模块(继电器)
采集周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s
记录周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s, 15 s, 20 s, 30 s, 1 min, 2 min, 5 min, 10 min, 15 min,

20 min, 30 min


使用环境


OS 版本 32bit 64bit 补丁包
Windows 7 专业版 Yes Yes SP1
Windows 8 专业版 Yes Yes
Winsows 10 专业版、企业版 Yes Yes


关于SMARTDAC+
SMARTDAC+用于智能数据采集和控制。SMARTDAC+为各类信号提供输入输出模块,广泛的应用于生产线和产品性能评估测试。作为记录仪市场的领先品牌,横河将致力于继续满足客户的各种需求。










灵活性构造

实现了可扩展的数据采集系统



YOKOGAWA专有模块构造 (专利申请中)

  • 一次可扩展一个模块。
  • 设计独特,模块可放入相连的模块基座。
  • 模块基座可确保连接 (支持滑锁和螺丝固定)
  • 可从前面板插拔模块,便于维护。
横河电机GM10数据采集系统


数据采集模块各部件的名称

YOKOGAWA GM10 数据采集系统

标配测量通道多达100 个(单台配置)

一个数据采集模块(GM10) 最多可连接10个 I/O 模块

Yokogawa GM10 数据采集系统

安装场所不限

可安装在桌面、DIN 导轨或墙上。


横河 GM10 数据采集仪




可选多种 I/O 模块

横河 GM10 数据采集系统

可根据应用需求选择模块。 可提供抗噪声、电磁继电器型模块。 所有模块均配置可拆卸端子块,接线方便。 与 SMARTDAC+ 系列产品使用的模块相同。

型号

产品名称 测量/应用 通道数
GX90XA-10-U2 模拟输入模块 DC 电压、热电偶、RTD、接点(半导体继电器扫描型) 10
GX90XA-10-L1 DC 电压、热电偶、接点(低耐压型) 10
GX90XA-10-T1 DC 电压、热电偶、接点(电磁继电器扫描型) 10
GX90XA-10-C1 DC 电流(mA) 10
GX90XD 数字输入模块 远程控制输入、操作记录或脉冲输入 16
GX90YD 数字输出模块 报警输出  6
GX90WD 数字输入 / 输出模块  远程控制输入、操作记录或脉冲输入 / 报警输出 DI:8/DO:6




模拟输入模块的扫描间隔和测量类型

类型

通道数

扫描间隔   (最短)

扫描器

TC

RTD

DCV

DI

mA

用途

通用 (-U2) 10 100ms SSR  √  √  √  √   通用
低耐压继电器(-L1) 10 500ms SSR  √    √  √   中等价位
电磁继电器

(-T1)
10 1s Relay  √    √  √   抗噪声
DC 电流输入 (-C1) 10 100ms SSR          √ 仅限mA




内存和最大输入/输出通道数

类型

内存

最大输入/输出通道数

GM10-1 500 MB 单台配置 0 to 100
多台配置 0 to 100
GM10-2 1.2 GB 单台配置 0 to 100
多台配置 0 to 420



可支持高精度测量的实际值

输入类型

测量精度* (典型值)
 DCV 20 mV ±(读数的0.01%  + 5µV)
6 V (1-5V) ±(读数的0.01%  + 2mV)
TC R ±1.1 °C
K (-200 to 500 °C) ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.15%  + 0.2 °C)
T ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.10%  + 0.2 °C)
RTD Pt100 ±(读数的 0.02% + 0.2 °C)
Pt100 (高分辨率) ±(读数的 0.02% + 0.16 °C)

因考虑到产品部件和调整测试设备的差异,第11 页规格中注明的测量精度包含误差量。左表是从仪器出厂时的精度测试数据计算得到的实际值。

* 基本操作条件: 23±2 °C, 55±10% RH, 电源电压 90-132, 180-264 VAC, 电源频率 50/60 Hz ±1%以内;预热 30 分钟以上、不存在振动或其他影响性能的因素。

通过多台配置扩展通道数,可测量多达420 通道(实际输入)

通过扩展模块(GX90EX) 可扩展到420 通道。(GM10-2)

在GM10-2 大存储机型上,包括运算通道和通信通道在内,记录通道最多可达1000 个。

用以太网线连接各仪器,可进行分散安装。
日本横河 GM10 数采
分散安装可缩短布线长度

测量对象(现场) 与数据记录仪分开安装时,可以将子机安装在测量现场用来监视数据,从而省去长距离连接热电偶等信号线的麻烦。

CN GM10 08 1

人性化用户界面

提供流畅、熟悉的用户界面

可从网络浏览器轻松访问

通过网络浏览器可以实时监视GM 和更改设置。

无需使用其他软件就可轻松构建无缝的远程监视系统,成本低廉。

实时监视画面

日本横河数采GM10

通过网络浏览器在线输入设置

横河电机数采仪GM10

实时显示趋势、数值等

Gm Image14 A


可利用专用软件( 免费下载) 加载波形及进行GM 设置

通用浏览器

可浏览和打印保存在GM 里的数据文件。可以对一段区间内的数据执行统计运算,并将结果转换成ASCII 码、Excel 等格式。

日本横河数采GM10

离线设置软件

将设置数据发送或保存到GM。也可轻松使用USB 或蓝牙进行通信连接

横河数采GM10

也可用平板电脑进行监视和设置

支持蓝牙通信( 选件代码/C8)

即使现场没有PC,也可以用平板电脑进行监视和设置。我们可提供免费下载的专用应用。

Gm Image17

环境温度范围广

工作温度范围在-20 °C ~ 60 °C之间,可支持广泛的应用需求,不必考虑安装环境。

Gm Image18

GA10 数据记录软件(单独销售)

可构建强大系统的专有软件。可从多台仪器采集数据,包括SMARTDAC+ GM。

  • 最多100 台
  • 100 ms 高速采集
  • 最多2000 通道(tags)
Gm Image19

高可靠性

  • 通信中断时的自动重连功能、停电前的数据文件保护。
  • 数据补充功能(回填功能)。

横河数采GM10

  • 支持ServerOS
  • 可构建连续工作、高可靠性的系

多记录

多记录功能可执行多个异步数据的采集任务。

数采GM10

智能化功能

提供无缝的数据传输环境

功率测量仪器的数据采集(选件代码/E2 和/MC)

GM 可高精度采集由功率测量仪器(WT 系列、功率分析仪) 测得的数值数据,并与GM 的测量数据一起进行记录。

因为可同时记录设备的功耗、温度等数据,所以GM 是性能评价测试的理想工具。

  • 可连接的机型:WT300/WT500/WT1800
  • 最大连接台数:16
数采GM10

搭载能与 DARWIN 数据采集单元兼容的通信功能

GM 支持 DARWIN 通信命令。

DARWIN 使用的通信程序在GM 上也能用。

可以从现有 DARWIN 单元顺利置换过来。

详情咨询上海横河国际贸易有限公司的技术工程师。

CENTUM/STARDOM 通信包

  • CENTUM: LFS2432, DARWIN/DAQSTATION
  • DARWIN/DAQSTATION 通信包 (ALE111 [Ethernet]用)
  • STARDOM: NT365AJ DARWIN 连接包
横河数采GM10

各种便携的网络功能

支持各种网络功能

  • 由 DHCP 自动设置网络
  • SNTP 对时
  • 发送邮件

通过 SSL 通信提高网络安全性

安全地收发用户数据。

数采GM10

FTP 数据传输

通过FTP 客户端/ 服务器功能, 可轻松共享和管理中央文件服务器的数据。

数据采集仪GM10

EtherNet/IP 功能

GM 支持 EtherNet/IP 服务器功能。

可从PLC等设备访问GM,加载测量/运算通道或写入通信输入通道*.

*需要通信通道功能( 选件代码/MC)。

数据采集仪GM10

Modbus/TCP 功能和 Modbus/RTU 功能

GM 既支持用于以太网通信的Modbus TCP/IP 客户端和服务器模式, 也支持用于串行通信的Modbus RTU 主从机模式(可选)。

数据采集系统GM10



切实保存记录数据

支持长时间、多通道记录。测量数据总是保存在内存中,并可定期传输到外部存储介质。利用 FTP 客户端功能将数据发送到服务器可实现冗余。即使在突然断电的情况下也可安全保存测量数据。

数据采集系统GM10

大概采样时间



记录通道数  记录通道数总采样时间
 30 约71天
 100 约23天
 300  约7天

内存1.2 GB,记录周期 1 sec.

测量数据的文件类型

测量数据可保存为可编辑的文本文件或安全性高的二进制文件。

报告模板功能(选件代码/MT)

此功能可自动创建PDF 或EXCEL 格式的电子表格。

数据采集仪GM10

根据主机加载的模板创建电子表格。 可用 EXCEL 和 PDF 模板。 PDF 电子表格模板可由报告模板生成程序进行创建。

自动生成的电子表格(PDF 或Excel) 可定期保存到外部存储介质(SD 卡)。也可以用 FTP 进行数据传输。

支持21 CFR Part 11 规定(待定; 附加规格)

GM 支持美国 FDA 21 CFR Part 11 规定。

Gm Image30

选型指南


CN GM10 SelectionGuide


标配软件下载


横河GM10 标准版软件iDAQAnyWhere for SMARTDAC


上海横河国际贸易有限公司于2017年6月1日发布GM10 新版标准软件iDAQAnyWhere for SMARTDAC+。新版标准软件不再需要JAVA支持,并且集IP设定,采集设定,数据采集,数据分析等功能于一身,为用户使用GM10提供了更加方便的软件工具。


产品优势

  1. 标配软件,不再需要JAVA支持,集IP设定,采集设定,数据记录,数据分析等功能于一身。
  2. 同时支持GM10和GP10/20系列产品。
  3. 向导式菜单设计,全中文界面,中文说明书。
  4. 可以实现GM10主机和PC端同步记录控制,数据双备份,更安全。
  5. 数据实时处理,可以对正在记录的数据进行分析处理。
  6. 通过通信通道可以实现WT功率计数据的同步采集。
GM10新版标配软件

GM10 新版标配软件


主要规格


连接仪表数 1
最大记录通道数 1000(包含运算通道和通信通道)
支持模块型号

GX90XA-U2    通用模块

GX90XA-C1    电流模块

GX90XA-L1    低耐压模块

GX90XA-T1    通用模块(继电器)
采集周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s
记录周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s, 15 s, 20 s, 30 s, 1 min, 2 min, 5 min, 10 min, 15 min,

20 min, 30 min


使用环境


OS 版本 32bit 64bit 补丁包
Windows 7 专业版 Yes Yes SP1
Windows 8 专业版 Yes Yes
Winsows 10 专业版、企业版 Yes Yes


关于SMARTDAC+
SMARTDAC+用于智能数据采集和控制。SMARTDAC+为各类信号提供输入输出模块,广泛的应用于生产线和产品性能评估测试。作为记录仪市场的领先品牌,横河将致力于继续满足客户的各种需求。










灵活性构造

实现了可扩展的数据采集系统



YOKOGAWA专有模块构造 (专利申请中)

  • 一次可扩展一个模块。
  • 设计独特,模块可放入相连的模块基座。
  • 模块基座可确保连接 (支持滑锁和螺丝固定)
  • 可从前面板插拔模块,便于维护。
横河电机GM10数据采集系统


数据采集模块各部件的名称

YOKOGAWA GM10 数据采集系统

标配测量通道多达100 个(单台配置)

一个数据采集模块(GM10) 最多可连接10个 I/O 模块

Yokogawa GM10 数据采集系统

安装场所不限

可安装在桌面、DIN 导轨或墙上。


横河 GM10 数据采集仪




可选多种 I/O 模块

横河 GM10 数据采集系统

可根据应用需求选择模块。 可提供抗噪声、电磁继电器型模块。 所有模块均配置可拆卸端子块,接线方便。 与 SMARTDAC+ 系列产品使用的模块相同。

型号

产品名称 测量/应用 通道数
GX90XA-10-U2 模拟输入模块 DC 电压、热电偶、RTD、接点(半导体继电器扫描型) 10
GX90XA-10-L1 DC 电压、热电偶、接点(低耐压型) 10
GX90XA-10-T1 DC 电压、热电偶、接点(电磁继电器扫描型) 10
GX90XA-10-C1 DC 电流(mA) 10
GX90XD 数字输入模块 远程控制输入、操作记录或脉冲输入 16
GX90YD 数字输出模块 报警输出  6
GX90WD 数字输入 / 输出模块  远程控制输入、操作记录或脉冲输入 / 报警输出 DI:8/DO:6




模拟输入模块的扫描间隔和测量类型

类型

通道数

扫描间隔   (最短)

扫描器

TC

RTD

DCV

DI

mA

用途

通用 (-U2) 10 100ms SSR  √  √  √  √   通用
低耐压继电器(-L1) 10 500ms SSR  √    √  √   中等价位
电磁继电器

(-T1)
10 1s Relay  √    √  √   抗噪声
DC 电流输入 (-C1) 10 100ms SSR          √ 仅限mA




内存和最大输入/输出通道数

类型

内存

最大输入/输出通道数

GM10-1 500 MB 单台配置 0 to 100
多台配置 0 to 100
GM10-2 1.2 GB 单台配置 0 to 100
多台配置 0 to 420



可支持高精度测量的实际值

输入类型

测量精度* (典型值)
 DCV 20 mV ±(读数的0.01%  + 5µV)
6 V (1-5V) ±(读数的0.01%  + 2mV)
TC R ±1.1 °C
K (-200 to 500 °C) ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.15%  + 0.2 °C)
T ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.10%  + 0.2 °C)
RTD Pt100 ±(读数的 0.02% + 0.2 °C)
Pt100 (高分辨率) ±(读数的 0.02% + 0.16 °C)

因考虑到产品部件和调整测试设备的差异,第11 页规格中注明的测量精度包含误差量。左表是从仪器出厂时的精度测试数据计算得到的实际值。

* 基本操作条件: 23±2 °C, 55±10% RH, 电源电压 90-132, 180-264 VAC, 电源频率 50/60 Hz ±1%以内;预热 30 分钟以上、不存在振动或其他影响性能的因素。

通过多台配置扩展通道数,可测量多达420 通道(实际输入)

通过扩展模块(GX90EX) 可扩展到420 通道。(GM10-2)

在GM10-2 大存储机型上,包括运算通道和通信通道在内,记录通道最多可达1000 个。

用以太网线连接各仪器,可进行分散安装。
日本横河 GM10 数采
分散安装可缩短布线长度

测量对象(现场) 与数据记录仪分开安装时,可以将子机安装在测量现场用来监视数据,从而省去长距离连接热电偶等信号线的麻烦。

CN GM10 08 1

人性化用户界面

提供流畅、熟悉的用户界面

可从网络浏览器轻松访问

通过网络浏览器可以实时监视GM 和更改设置。

无需使用其他软件就可轻松构建无缝的远程监视系统,成本低廉。

实时监视画面

日本横河数采GM10

通过网络浏览器在线输入设置

横河电机数采仪GM10

实时显示趋势、数值等

Gm Image14 A


可利用专用软件( 免费下载) 加载波形及进行GM 设置

通用浏览器

可浏览和打印保存在GM 里的数据文件。可以对一段区间内的数据执行统计运算,并将结果转换成ASCII 码、Excel 等格式。

日本横河数采GM10

离线设置软件

将设置数据发送或保存到GM。也可轻松使用USB 或蓝牙进行通信连接

横河数采GM10

也可用平板电脑进行监视和设置

支持蓝牙通信( 选件代码/C8)

即使现场没有PC,也可以用平板电脑进行监视和设置。我们可提供免费下载的专用应用。

Gm Image17

环境温度范围广

工作温度范围在-20 °C ~ 60 °C之间,可支持广泛的应用需求,不必考虑安装环境。

Gm Image18

GA10 数据记录软件(单独销售)

可构建强大系统的专有软件。可从多台仪器采集数据,包括SMARTDAC+ GM。

  • 最多100 台
  • 100 ms 高速采集
  • 最多2000 通道(tags)
Gm Image19

高可靠性

  • 通信中断时的自动重连功能、停电前的数据文件保护。
  • 数据补充功能(回填功能)。

横河数采GM10

  • 支持ServerOS
  • 可构建连续工作、高可靠性的系

多记录

多记录功能可执行多个异步数据的采集任务。

数采GM10

智能化功能

提供无缝的数据传输环境

功率测量仪器的数据采集(选件代码/E2 和/MC)

GM 可高精度采集由功率测量仪器(WT 系列、功率分析仪) 测得的数值数据,并与GM 的测量数据一起进行记录。

因为可同时记录设备的功耗、温度等数据,所以GM 是性能评价测试的理想工具。

  • 可连接的机型:WT300/WT500/WT1800
  • 最大连接台数:16
数采GM10

搭载能与 DARWIN 数据采集单元兼容的通信功能

GM 支持 DARWIN 通信命令。

DARWIN 使用的通信程序在GM 上也能用。

可以从现有 DARWIN 单元顺利置换过来。

详情咨询上海横河国际贸易有限公司的技术工程师。

CENTUM/STARDOM 通信包

  • CENTUM: LFS2432, DARWIN/DAQSTATION
  • DARWIN/DAQSTATION 通信包 (ALE111 [Ethernet]用)
  • STARDOM: NT365AJ DARWIN 连接包
横河数采GM10

各种便携的网络功能

支持各种网络功能

  • 由 DHCP 自动设置网络
  • SNTP 对时
  • 发送邮件

通过 SSL 通信提高网络安全性

安全地收发用户数据。

数采GM10

FTP 数据传输

通过FTP 客户端/ 服务器功能, 可轻松共享和管理中央文件服务器的数据。

数据采集仪GM10

EtherNet/IP 功能

GM 支持 EtherNet/IP 服务器功能。

可从PLC等设备访问GM,加载测量/运算通道或写入通信输入通道*.

*需要通信通道功能( 选件代码/MC)。

数据采集仪GM10

Modbus/TCP 功能和 Modbus/RTU 功能

GM 既支持用于以太网通信的Modbus TCP/IP 客户端和服务器模式, 也支持用于串行通信的Modbus RTU 主从机模式(可选)。

数据采集系统GM10



切实保存记录数据

支持长时间、多通道记录。测量数据总是保存在内存中,并可定期传输到外部存储介质。利用 FTP 客户端功能将数据发送到服务器可实现冗余。即使在突然断电的情况下也可安全保存测量数据。

数据采集系统GM10

大概采样时间



记录通道数  记录通道数总采样时间
 30 约71天
 100 约23天
 300  约7天

内存1.2 GB,记录周期 1 sec.

测量数据的文件类型

测量数据可保存为可编辑的文本文件或安全性高的二进制文件。

报告模板功能(选件代码/MT)

此功能可自动创建PDF 或EXCEL 格式的电子表格。

数据采集仪GM10

根据主机加载的模板创建电子表格。 可用 EXCEL 和 PDF 模板。 PDF 电子表格模板可由报告模板生成程序进行创建。

自动生成的电子表格(PDF 或Excel) 可定期保存到外部存储介质(SD 卡)。也可以用 FTP 进行数据传输。

支持21 CFR Part 11 规定(待定; 附加规格)

GM 支持美国 FDA 21 CFR Part 11 规定。

Gm Image30

选型指南


CN GM10 SelectionGuide


标配软件下载


横河GM10 标准版软件iDAQAnyWhere for SMARTDAC


上海横河国际贸易有限公司于2017年6月1日发布GM10 新版标准软件iDAQAnyWhere for SMARTDAC+。新版标准软件不再需要JAVA支持,并且集IP设定,采集设定,数据采集,数据分析等功能于一身,为用户使用GM10提供了更加方便的软件工具。


产品优势

  1. 标配软件,不再需要JAVA支持,集IP设定,采集设定,数据记录,数据分析等功能于一身。
  2. 同时支持GM10和GP10/20系列产品。
  3. 向导式菜单设计,全中文界面,中文说明书。
  4. 可以实现GM10主机和PC端同步记录控制,数据双备份,更安全。
  5. 数据实时处理,可以对正在记录的数据进行分析处理。
  6. 通过通信通道可以实现WT功率计数据的同步采集。
GM10新版标配软件

GM10 新版标配软件


主要规格


连接仪表数 1
最大记录通道数 1000(包含运算通道和通信通道)
支持模块型号

GX90XA-U2    通用模块

GX90XA-C1    电流模块

GX90XA-L1    低耐压模块

GX90XA-T1    通用模块(继电器)
采集周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s
记录周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s, 15 s, 20 s, 30 s, 1 min, 2 min, 5 min, 10 min, 15 min,

20 min, 30 min


使用环境


OS 版本 32bit 64bit 补丁包
Windows 7 专业版 Yes Yes SP1
Windows 8 专业版 Yes Yes
Winsows 10 专业版、企业版 Yes Yes


关于SMARTDAC+
SMARTDAC+用于智能数据采集和控制。SMARTDAC+为各类信号提供输入输出模块,广泛的应用于生产线和产品性能评估测试。作为记录仪市场的领先品牌,横河将致力于继续满足客户的各种需求。










灵活性构造

实现了可扩展的数据采集系统



YOKOGAWA专有模块构造 (专利申请中)

  • 一次可扩展一个模块。
  • 设计独特,模块可放入相连的模块基座。
  • 模块基座可确保连接 (支持滑锁和螺丝固定)
  • 可从前面板插拔模块,便于维护。
横河电机GM10数据采集系统


数据采集模块各部件的名称

YOKOGAWA GM10 数据采集系统

标配测量通道多达100 个(单台配置)

一个数据采集模块(GM10) 最多可连接10个 I/O 模块

Yokogawa GM10 数据采集系统

安装场所不限

可安装在桌面、DIN 导轨或墙上。


横河 GM10 数据采集仪




可选多种 I/O 模块

横河 GM10 数据采集系统

可根据应用需求选择模块。 可提供抗噪声、电磁继电器型模块。 所有模块均配置可拆卸端子块,接线方便。 与 SMARTDAC+ 系列产品使用的模块相同。

型号

产品名称 测量/应用 通道数
GX90XA-10-U2 模拟输入模块 DC 电压、热电偶、RTD、接点(半导体继电器扫描型) 10
GX90XA-10-L1 DC 电压、热电偶、接点(低耐压型) 10
GX90XA-10-T1 DC 电压、热电偶、接点(电磁继电器扫描型) 10
GX90XA-10-C1 DC 电流(mA) 10
GX90XD 数字输入模块 远程控制输入、操作记录或脉冲输入 16
GX90YD 数字输出模块 报警输出  6
GX90WD 数字输入 / 输出模块  远程控制输入、操作记录或脉冲输入 / 报警输出 DI:8/DO:6




模拟输入模块的扫描间隔和测量类型

类型

通道数

扫描间隔   (最短)

扫描器

TC

RTD

DCV

DI

mA

用途

通用 (-U2) 10 100ms SSR  √  √  √  √   通用
低耐压继电器(-L1) 10 500ms SSR  √    √  √   中等价位
电磁继电器

(-T1)
10 1s Relay  √    √  √   抗噪声
DC 电流输入 (-C1) 10 100ms SSR          √ 仅限mA




内存和最大输入/输出通道数

类型

内存

最大输入/输出通道数

GM10-1 500 MB 单台配置 0 to 100
多台配置 0 to 100
GM10-2 1.2 GB 单台配置 0 to 100
多台配置 0 to 420



可支持高精度测量的实际值

输入类型

测量精度* (典型值)
 DCV 20 mV ±(读数的0.01%  + 5µV)
6 V (1-5V) ±(读数的0.01%  + 2mV)
TC R ±1.1 °C
K (-200 to 500 °C) ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.15%  + 0.2 °C)
T ±0.2 °C

但 -200.0 to 0.0°C: ±(读数的0.10%  + 0.2 °C)
RTD Pt100 ±(读数的 0.02% + 0.2 °C)
Pt100 (高分辨率) ±(读数的 0.02% + 0.16 °C)

因考虑到产品部件和调整测试设备的差异,第11 页规格中注明的测量精度包含误差量。左表是从仪器出厂时的精度测试数据计算得到的实际值。

* 基本操作条件: 23±2 °C, 55±10% RH, 电源电压 90-132, 180-264 VAC, 电源频率 50/60 Hz ±1%以内;预热 30 分钟以上、不存在振动或其他影响性能的因素。

通过多台配置扩展通道数,可测量多达420 通道(实际输入)

通过扩展模块(GX90EX) 可扩展到420 通道。(GM10-2)

在GM10-2 大存储机型上,包括运算通道和通信通道在内,记录通道最多可达1000 个。

用以太网线连接各仪器,可进行分散安装。
日本横河 GM10 数采
分散安装可缩短布线长度

测量对象(现场) 与数据记录仪分开安装时,可以将子机安装在测量现场用来监视数据,从而省去长距离连接热电偶等信号线的麻烦。

CN GM10 08 1

人性化用户界面

提供流畅、熟悉的用户界面

可从网络浏览器轻松访问

通过网络浏览器可以实时监视GM 和更改设置。

无需使用其他软件就可轻松构建无缝的远程监视系统,成本低廉。

实时监视画面

日本横河数采GM10

通过网络浏览器在线输入设置

横河电机数采仪GM10

实时显示趋势、数值等

Gm Image14 A


可利用专用软件( 免费下载) 加载波形及进行GM 设置

通用浏览器

可浏览和打印保存在GM 里的数据文件。可以对一段区间内的数据执行统计运算,并将结果转换成ASCII 码、Excel 等格式。

日本横河数采GM10

离线设置软件

将设置数据发送或保存到GM。也可轻松使用USB 或蓝牙进行通信连接

横河数采GM10

也可用平板电脑进行监视和设置

支持蓝牙通信( 选件代码/C8)

即使现场没有PC,也可以用平板电脑进行监视和设置。我们可提供免费下载的专用应用。

Gm Image17

环境温度范围广

工作温度范围在-20 °C ~ 60 °C之间,可支持广泛的应用需求,不必考虑安装环境。

Gm Image18

GA10 数据记录软件(单独销售)

可构建强大系统的专有软件。可从多台仪器采集数据,包括SMARTDAC+ GM。

  • 最多100 台
  • 100 ms 高速采集
  • 最多2000 通道(tags)
Gm Image19

高可靠性

  • 通信中断时的自动重连功能、停电前的数据文件保护。
  • 数据补充功能(回填功能)。

横河数采GM10

  • 支持ServerOS
  • 可构建连续工作、高可靠性的系

多记录

多记录功能可执行多个异步数据的采集任务。

数采GM10

智能化功能

提供无缝的数据传输环境

功率测量仪器的数据采集(选件代码/E2 和/MC)

GM 可高精度采集由功率测量仪器(WT 系列、功率分析仪) 测得的数值数据,并与GM 的测量数据一起进行记录。

因为可同时记录设备的功耗、温度等数据,所以GM 是性能评价测试的理想工具。

  • 可连接的机型:WT300/WT500/WT1800
  • 最大连接台数:16
数采GM10

搭载能与 DARWIN 数据采集单元兼容的通信功能

GM 支持 DARWIN 通信命令。

DARWIN 使用的通信程序在GM 上也能用。

可以从现有 DARWIN 单元顺利置换过来。

详情咨询上海横河国际贸易有限公司的技术工程师。

CENTUM/STARDOM 通信包

  • CENTUM: LFS2432, DARWIN/DAQSTATION
  • DARWIN/DAQSTATION 通信包 (ALE111 [Ethernet]用)
  • STARDOM: NT365AJ DARWIN 连接包
横河数采GM10

各种便携的网络功能

支持各种网络功能

  • 由 DHCP 自动设置网络
  • SNTP 对时
  • 发送邮件

通过 SSL 通信提高网络安全性

安全地收发用户数据。

数采GM10

FTP 数据传输

通过FTP 客户端/ 服务器功能, 可轻松共享和管理中央文件服务器的数据。

数据采集仪GM10

EtherNet/IP 功能

GM 支持 EtherNet/IP 服务器功能。

可从PLC等设备访问GM,加载测量/运算通道或写入通信输入通道*.

*需要通信通道功能( 选件代码/MC)。

数据采集仪GM10

Modbus/TCP 功能和 Modbus/RTU 功能

GM 既支持用于以太网通信的Modbus TCP/IP 客户端和服务器模式, 也支持用于串行通信的Modbus RTU 主从机模式(可选)。

数据采集系统GM10



切实保存记录数据

支持长时间、多通道记录。测量数据总是保存在内存中,并可定期传输到外部存储介质。利用 FTP 客户端功能将数据发送到服务器可实现冗余。即使在突然断电的情况下也可安全保存测量数据。

数据采集系统GM10

大概采样时间



记录通道数  记录通道数总采样时间
 30 约71天
 100 约23天
 300  约7天

内存1.2 GB,记录周期 1 sec.

测量数据的文件类型

测量数据可保存为可编辑的文本文件或安全性高的二进制文件。

报告模板功能(选件代码/MT)

此功能可自动创建PDF 或EXCEL 格式的电子表格。

数据采集仪GM10

根据主机加载的模板创建电子表格。 可用 EXCEL 和 PDF 模板。 PDF 电子表格模板可由报告模板生成程序进行创建。

自动生成的电子表格(PDF 或Excel) 可定期保存到外部存储介质(SD 卡)。也可以用 FTP 进行数据传输。

支持21 CFR Part 11 规定(待定; 附加规格)

GM 支持美国 FDA 21 CFR Part 11 规定。

Gm Image30

选型指南


CN GM10 SelectionGuide


标配软件下载


横河GM10 标准版软件iDAQAnyWhere for SMARTDAC


上海横河国际贸易有限公司于2017年6月1日发布GM10 新版标准软件iDAQAnyWhere for SMARTDAC+。新版标准软件不再需要JAVA支持,并且集IP设定,采集设定,数据采集,数据分析等功能于一身,为用户使用GM10提供了更加方便的软件工具。


产品优势

  1. 标配软件,不再需要JAVA支持,集IP设定,采集设定,数据记录,数据分析等功能于一身。
  2. 同时支持GM10和GP10/20系列产品。
  3. 向导式菜单设计,全中文界面,中文说明书。
  4. 可以实现GM10主机和PC端同步记录控制,数据双备份,更安全。
  5. 数据实时处理,可以对正在记录的数据进行分析处理。
  6. 通过通信通道可以实现WT功率计数据的同步采集。
GM10新版标配软件

GM10 新版标配软件


主要规格


连接仪表数 1
最大记录通道数 1000(包含运算通道和通信通道)
支持模块型号

GX90XA-U2    通用模块

GX90XA-C1    电流模块

GX90XA-L1    低耐压模块

GX90XA-T1    通用模块(继电器)
采集周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s
记录周期 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s, 15 s, 20 s, 30 s, 1 min, 2 min, 5 min, 10 min, 15 min,

20 min, 30 min


使用环境


OS 版本 32bit 64bit 补丁包
Windows 7 专业版 Yes Yes SP1
Windows 8 专业版 Yes Yes
Winsows 10 专业版、企业版 Yes Yes


关于SMARTDAC+
SMARTDAC+用于智能数据采集和控制。SMARTDAC+为各类信号提供输入输出模块,广泛的应用于生产线和产品性能评估测试。作为记录仪市场的领先品牌,横河将致力于继续满足客户的各种需求。










Model Description
GM10-1 Standard Memory (Max. measurement channels: 100 ch)
GM10-2 Large Memory (Max. measurement channels: 500 ch)
应用案例
Overview:

客户研发生产车载冰箱,有半导体型和压缩机型,需要对产品进行温度分布及保温测试。横河的数据采集系统 GM10 能很好的完成测试。

Overview:

客户是家电制造企业需要测试洗衣机在待机以及各种工况下的能耗。向客户推荐横河GM10+WT300E+流量计+软件的测试方案。

Overview:

客户想搭建一个风塔整体监测系统,需要将风塔内温度、湿度、功率、PLC数据进行统合。通过测试,横河数据采集系统GM10可以成为数据统合的核心记录设备。

寻找更多关于我们的人员、技术和解决方案的信息?


联系我们
返回顶部
