DLM5000HD Series High-Definition Mixed Signal Oscilloscope Product Overview
The DLM5000HD Series High-Definition Oscilloscope is the latest addition to the Yokogawa Test&Measurement oscilloscope line-up that takes you beyond eight channels.
Adaptability is key in the development of high-performance and intelligent power semiconductor technologies and mechatronics in modern electric vehicles, motor controls, and energy efficient electronic designs. With up to 16 bits high resolution, best-in-class startup speed, the ability to support measurements up to 16 channels, high noise immunity for harsh environments, and more, the four-to-eight channel DLM5000HD Series enables easy touch navigation through a wealth of analysis features.
Related Industries
Related Products & Solutions

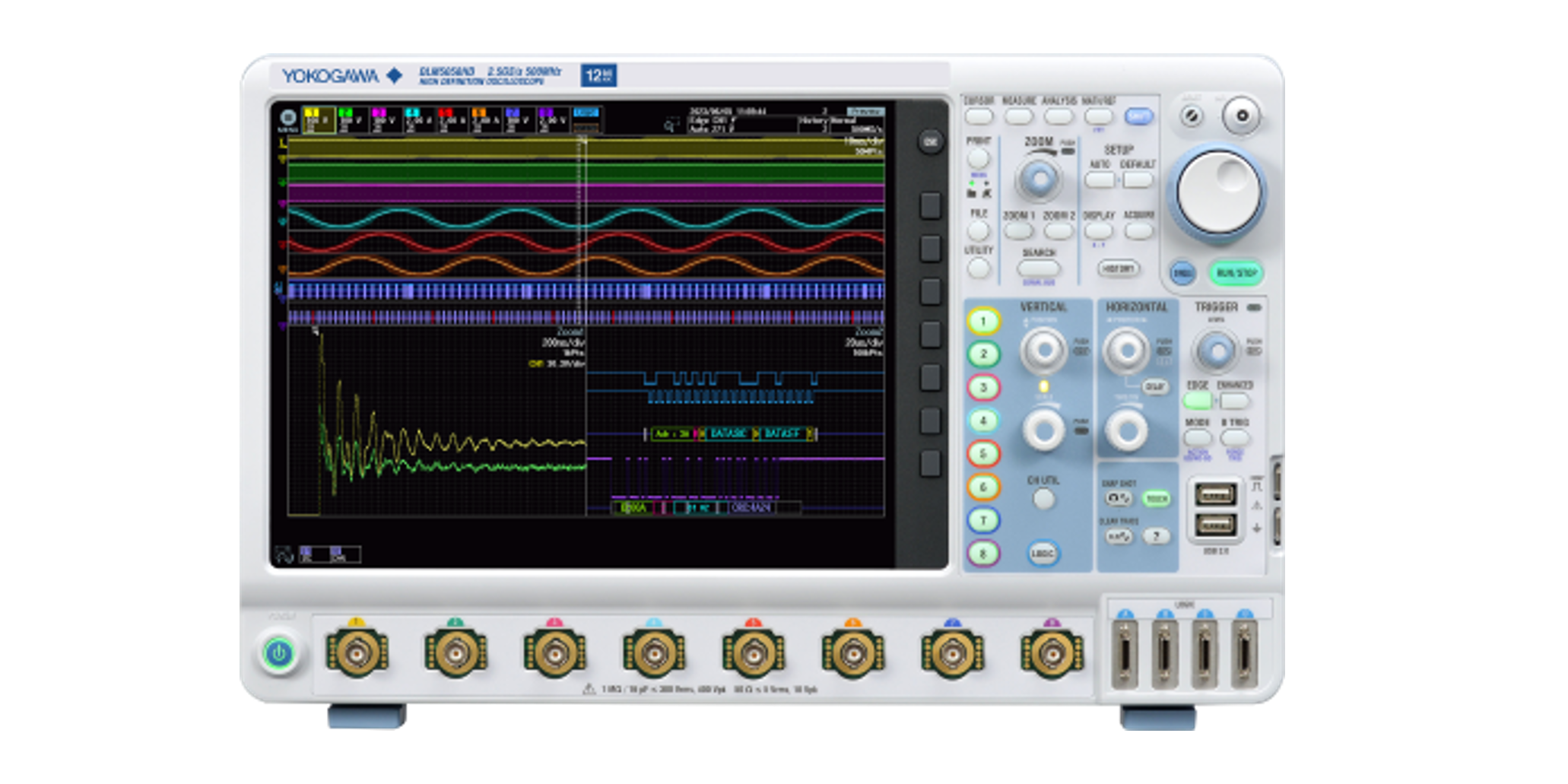

DLM5000HD Series High-Definition Oscilloscope
The DLM5000HD High-Definition Oscilloscope from Yokogawa Test&Measurement is the new standard of high-definition oscilloscope.
- Frequency Bandwidth: < 500 MHz
- Sample Rate: < 2.5 GS/s
- Vertical Axis Resolution: 12 bit
- High Resolution Mode: < 16 bit
- Measurement Memory: < 1 G points
- History Waveforms: < 200,000
- Simultaneous Multi-Channel Measurements: < 32 bit logic + 8 channels
- < 16 channels with two connected DLM5000HDs via DLMsync
- Highly-Responsive, Intuitive 12.1in Touchscreen
- with Traditional Oscilloscope Control Panel
- IEEE1588 Synchronous Support
- Superior Noise Immunity
- Vehicle Serial Bus
- Additional Math Channels
- Extensive Voltage Ranges
- Compact, Light, Portable
Anwendungssoftware für Oszilloskope
Mit der Oszilloskop-Applikationssoftware von Yokogawa können Sie Ihre Daten betrachten, exportieren, analysieren und managen.
Digital- und Mixed-Signal-Oszilloskope
Unsere erstklassigen Oszilloskope umfassen die Serien DLM3000 und DLM5000 mit 2 oder 4 bzw. 8 analogen Eingangskanälen und 16- bzw. bis zu 32-Bit Logik-Eingang. Beide Geräteserien sind ideal für Test- und Debugging-Anwendungen in den Bereichen embedded Systeme, Automotive, Leistungselektronik und Mechatronik geeignet. Die umfangreichen Analyse-Funktionen ermöglichen es dem Kunden, für jeden Bereich von der Entwicklung, Validierung bis hin zum Prüfprozess eine passende Lösung anzubieten.
Oszilloskop-Zubehör
Das Oszilloskop-Zubehör umfasst einen Tastkopf-Halter, Kabel, Koffer, verschiedene Adapter und mehr.
Oszilloskope
Erstklassige Digital-Oszilloskope von Yokogawa: Die Digital-Oszilloskope zeichnen sich durch eine hohe Abtastrate und eine große Auswahl von Bandbreiten aus und eignen sich für einen Einsatz im Design und der Entwicklung von elektronischen Bauteilen und Geräten. Die ScopeCorder kombinieren die Vorteile sowohl von einem Digital-Oszilloskop, als auch von einem mehrkanaligen Datenrecorder.
