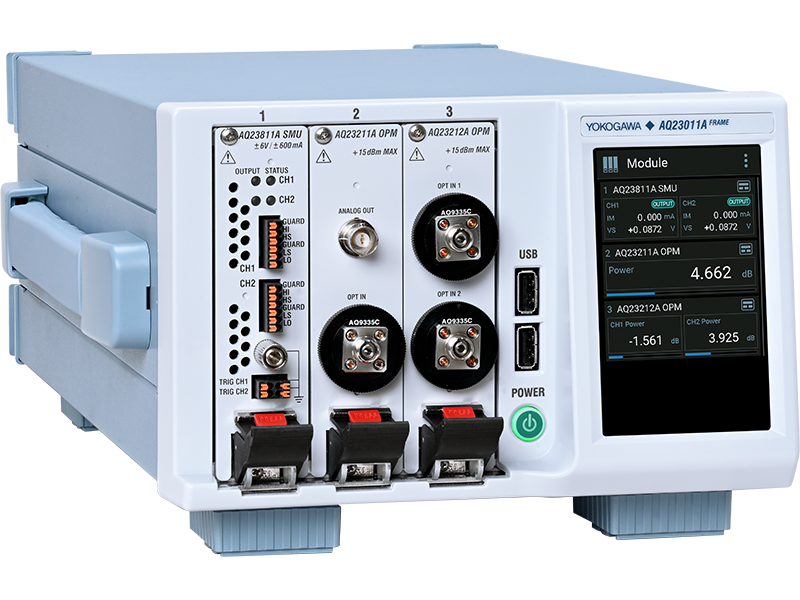

多应用测试系统 AQ2300系统
AQ2300 系列是横河电机专为硅光子、半导体、光纤、光无源器件及光通信传输设备打造的先进测试解决方案。
该平台在 AQ2200 系列的卓越性能基础上进行了全面提升，实现了更快的处理速度、更高的模块集成度，以及更优的数据传输速度与存储容量。
凭借全新的光功率计模块与源测量单元（SMU）同步功能，AQ2300 旨在大幅提升测量效率——助您以高精度和高速度从容应对自动化测试的严苛需求。
- 3槽与9槽的机箱控制器
- 支持热插拔重构
- 支持机箱级或模块级的同步触发输入/输出

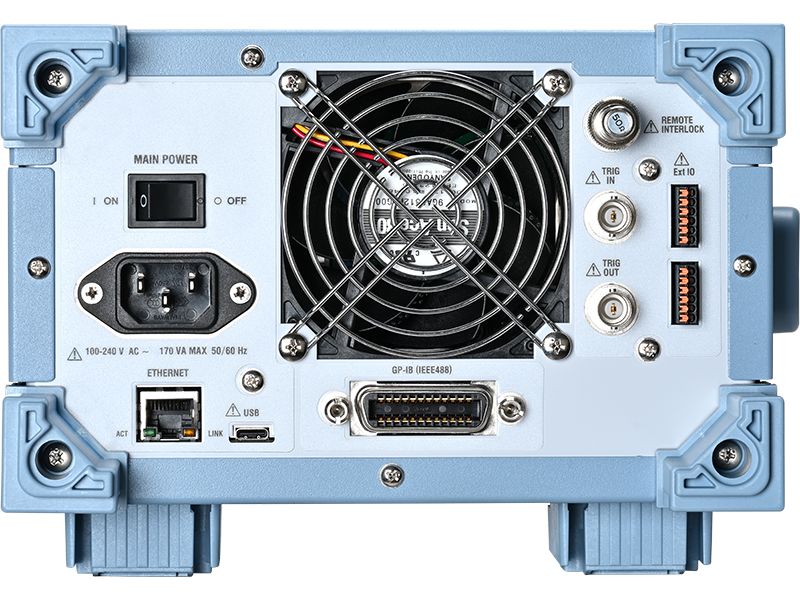

- 支持 USB、以太网及 GPIB（可选）通信接口
*除 AQ2200-232 和 AQ2200-242 传感器探头外，其他 AQ2200 系列模块均无法使用。
覆盖从研发到生产的全流程应用
机箱特性

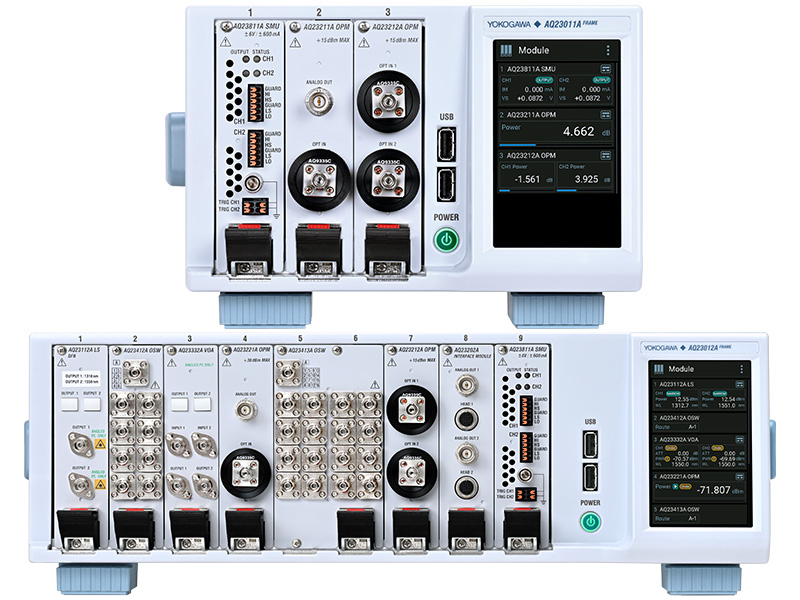

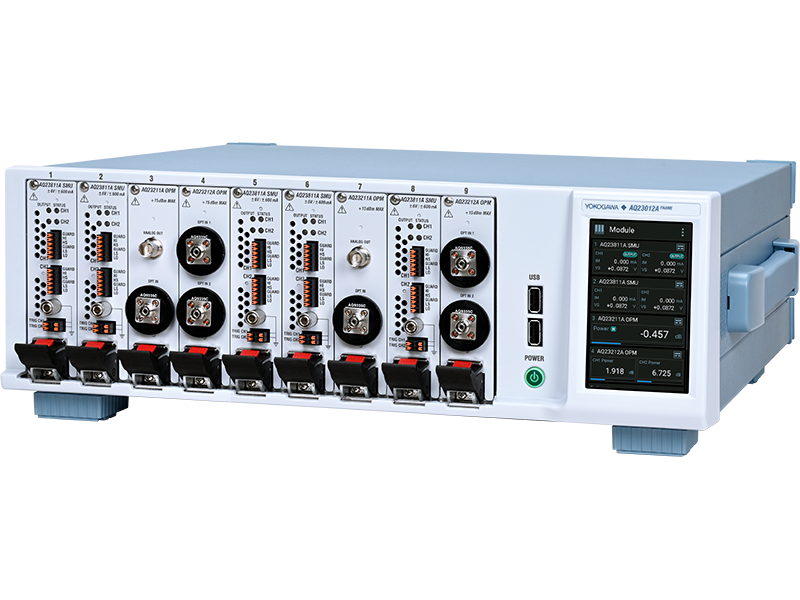

提供3槽或9槽机箱规格，可灵活适配中小型测试系统
- 安装双通道源测量单元或光功率计模块，系统最多可扩展至18通道。（9槽机箱）
- 可选配数字 I/O 接口。
- 3 路触发同步系统。
- 简化的响应调整。
- 高速数据传输。
- 每通道测量数据存储高达 100 k 点。。
- 通道间与模块间隔离。
- 支持模块热插拔。
数字 I/O（工厂选配项）
接收来自外部设备的启动信号，并向外部设备发送结束信号。
数字 I/O 接口端口配置
通过保存轮询操作，来监测电压或电流产生（输出）的起始与终止时刻。这种高效机制保证了测试的高速度和高时许精度。
多样化的触发同步功能
AQ2300 系列源测量单元不仅在机箱（侧面）设有触发端口，其每个通道上也均配备了独立的触发端口。此外，系统还提供机箱内部同步功能，允许用户灵活选择连接方式。AQ2300在硬件架构上的优势，解决了复杂测试场景下的信号同步和布线灵活性问题。

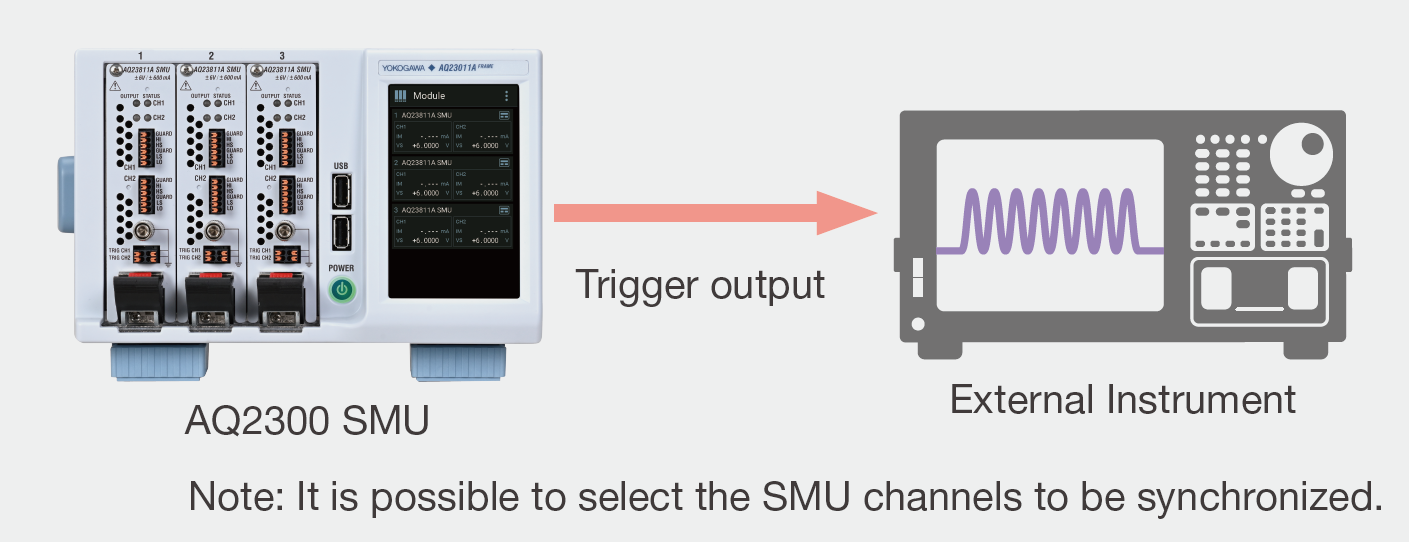

实现机箱与外部设备的同步

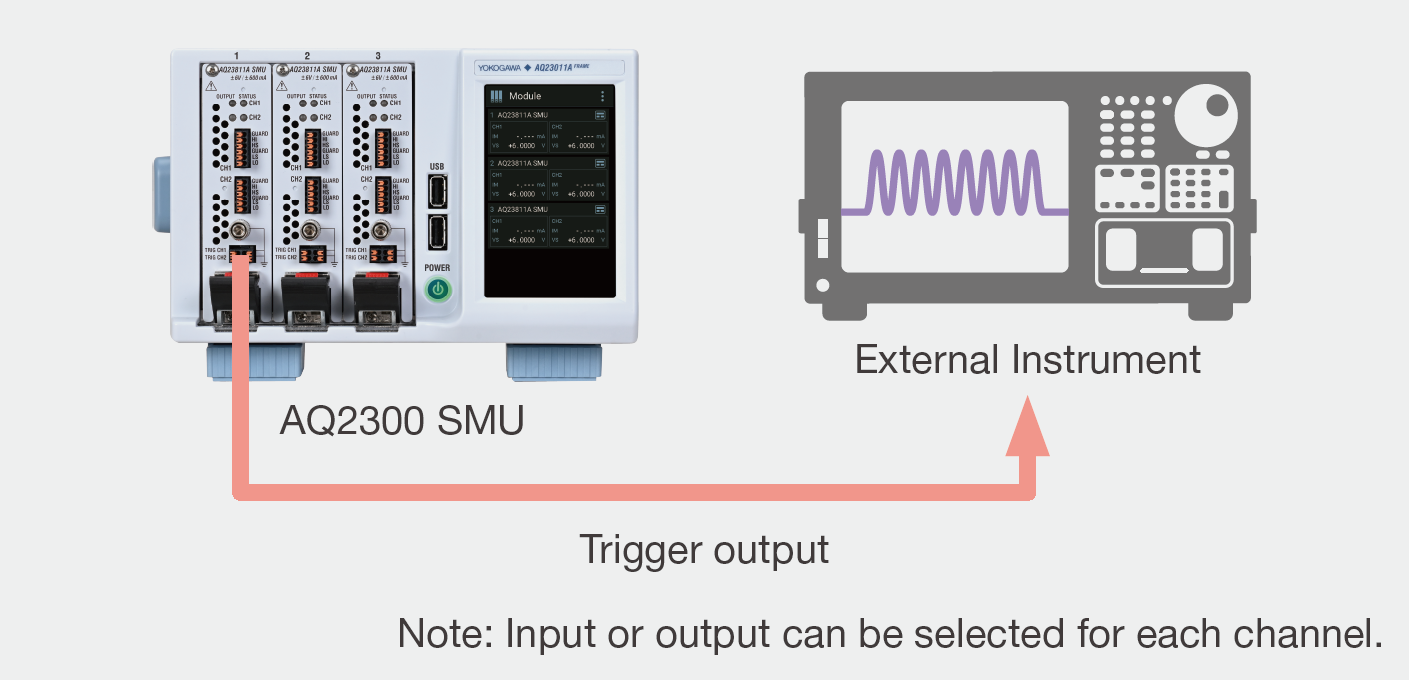

实现通道与外部设备的同步

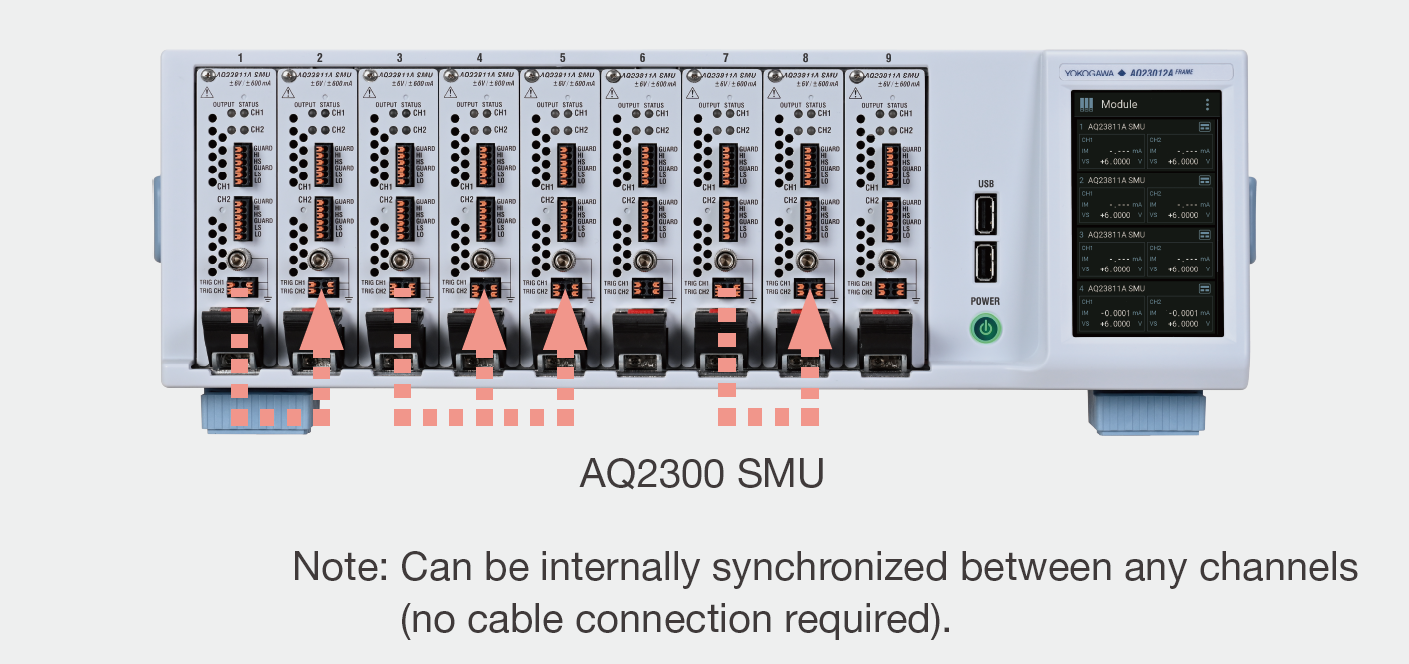

源测量单元通道间同步
更快的数据传输速度
大幅缩短测量间隔，显著提升运行效率。

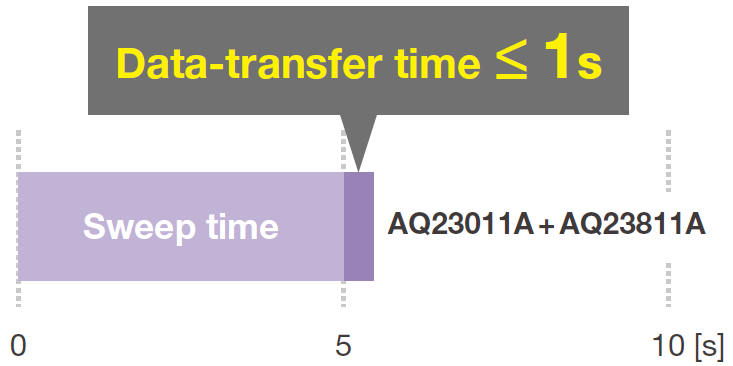

50001 点 I/V 测量时间（使用以太网）
减少测量分段（或文件数量）
每通道存储高达 100k 个数据点，从而减少测量分段或文件数量。

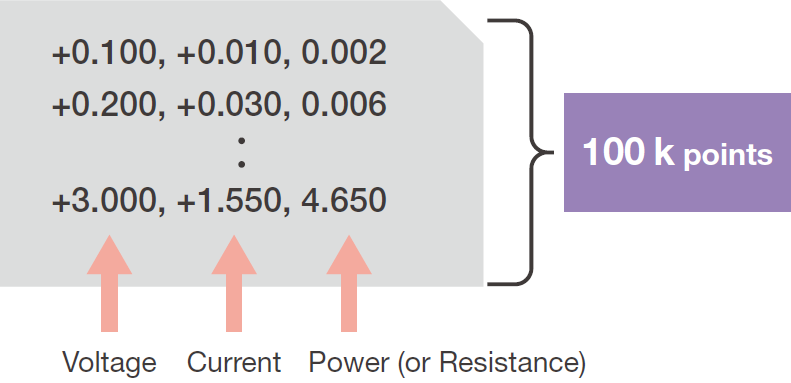

存储示例
注：实际格式请参考手册。
应用软件
主机预装了实用的应用软件。
- 光功率计与源测量单元的扫描测量
- 光功率计的记录测量
- 光连接器端面观测图像显示

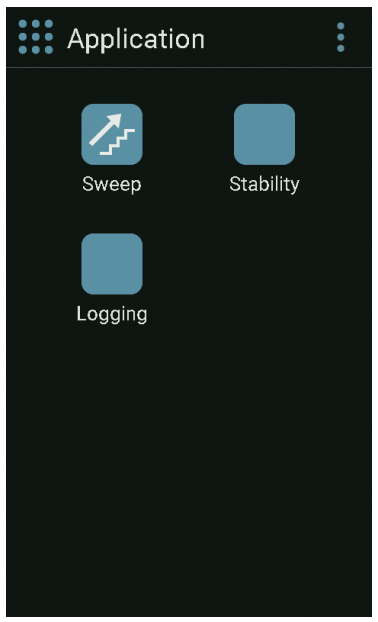

应用菜单

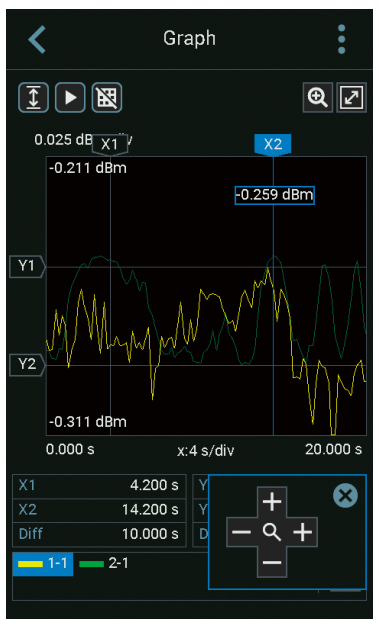

记录/稳定性图表

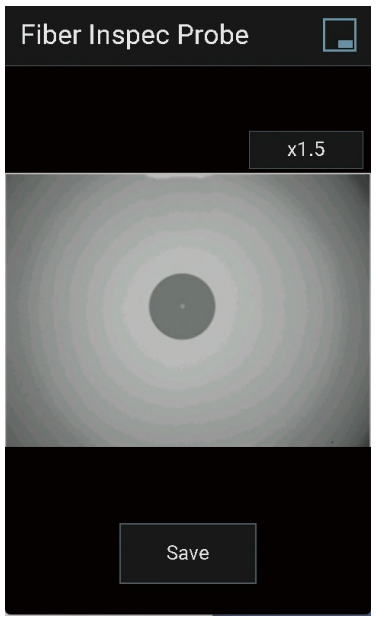

光连接器端面图像

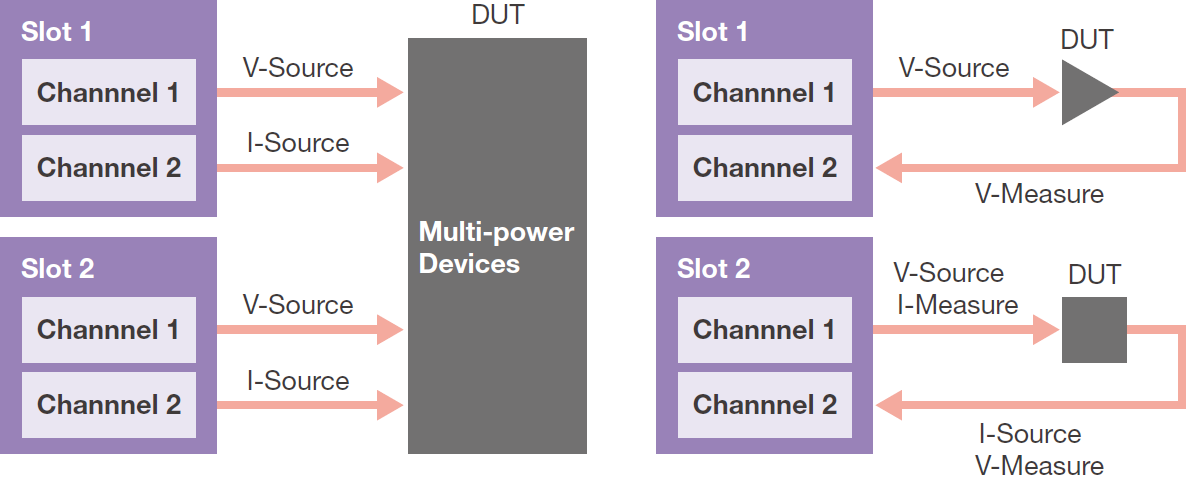

源与测量功能
适配每个槽位中各通道的不同功能组合:
- 电压或电流
- 输出或测量
- 输出与测量

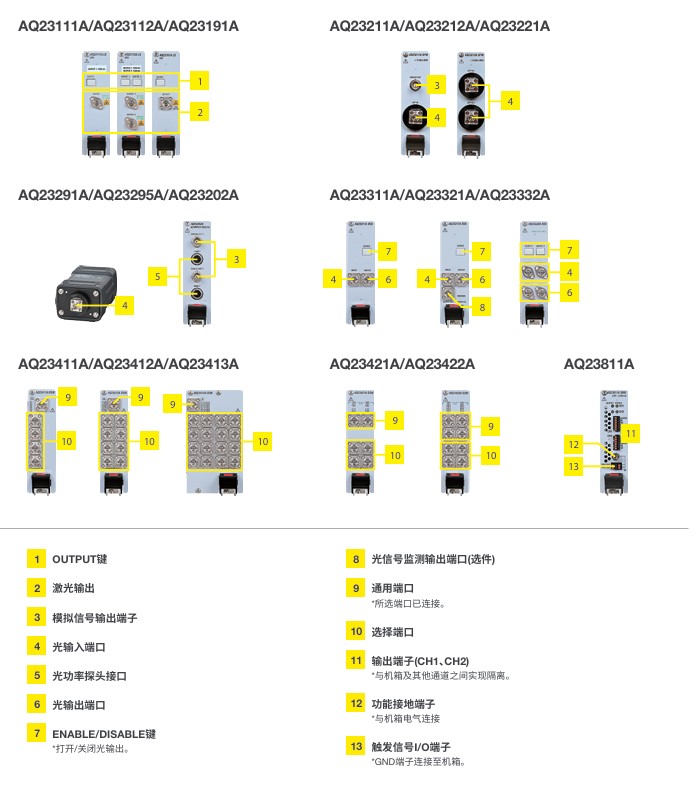

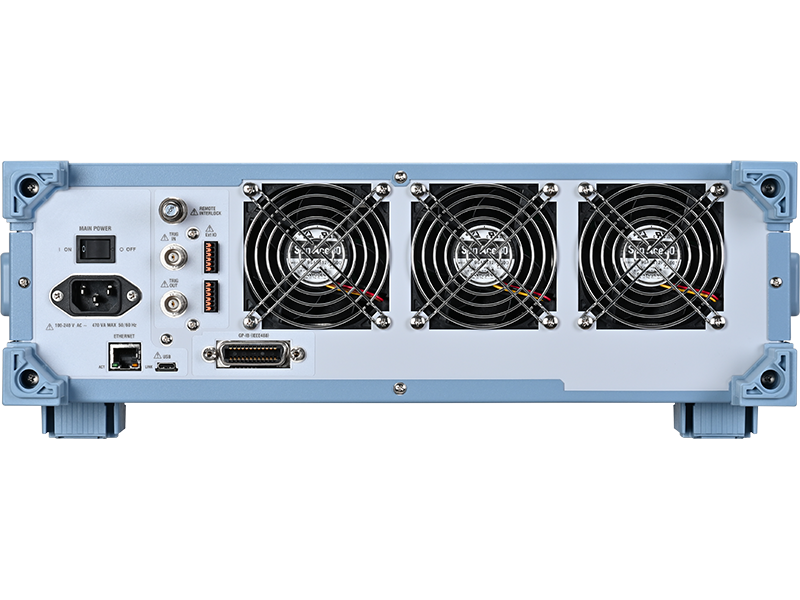

连接接口

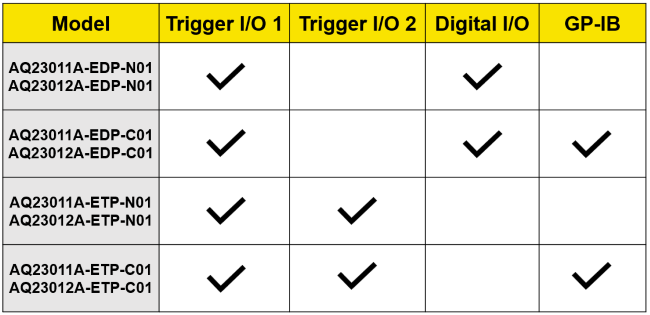

AQ2300 系列制造测试平台型号
DFB Light Source 1CH (AQ2300)
- 1310, 1550, 1625 or 1650 nm
- Output level: ≥10 dBm
- Level stability: ±0.005 dB or less
DFB Light Source 2CH (AQ2300)
- 1310, 1550, 1625 or 1650 nm
- Output level: ≥10 dBm
- Level stability: ±0.005 dB or less
Optical Power Meter High Power (AQ2300)
1-channel high power type with analog output
The high-performance optical power meter module designed to measure high optical input levels.
Optical Sensor Head InGaAs (AQ2300)
InGaAs Optical Sensor Head with a large diameter detector
For long-wavelength use. Measurements can be performed directly at hand.
With the connector adapter removed, free-space light can also be measured.
Optical Sensor Head Si (AQ2300)
Si Optical Sensor Head with a large diameter detector
For sqhort-wavelength use. Measurements can be performed directly at hand.
With the connector adapter removed, free-space light can also be measured.
Optical Switch 1x2 Dual (AQ2300)
- Single mode model
- Low insertion loss: 1.0 dB
- Reproducibility: ±0.01 dB
Optical Switch 2x2 Dual (AQ2300)
- Single mode model
- Low insertion loss: 1.0 dB
- Reproducibility: ±0.01 dB
SMU Module (AQ2300)
- 2-Channel
- Ranges: ±6 V, ±600 mA
- Resolution: 100 µV / 1 pA
- Sweep: Linear, Log, Custom
- Output: DC, Pulse (50 µs to 1 s)
