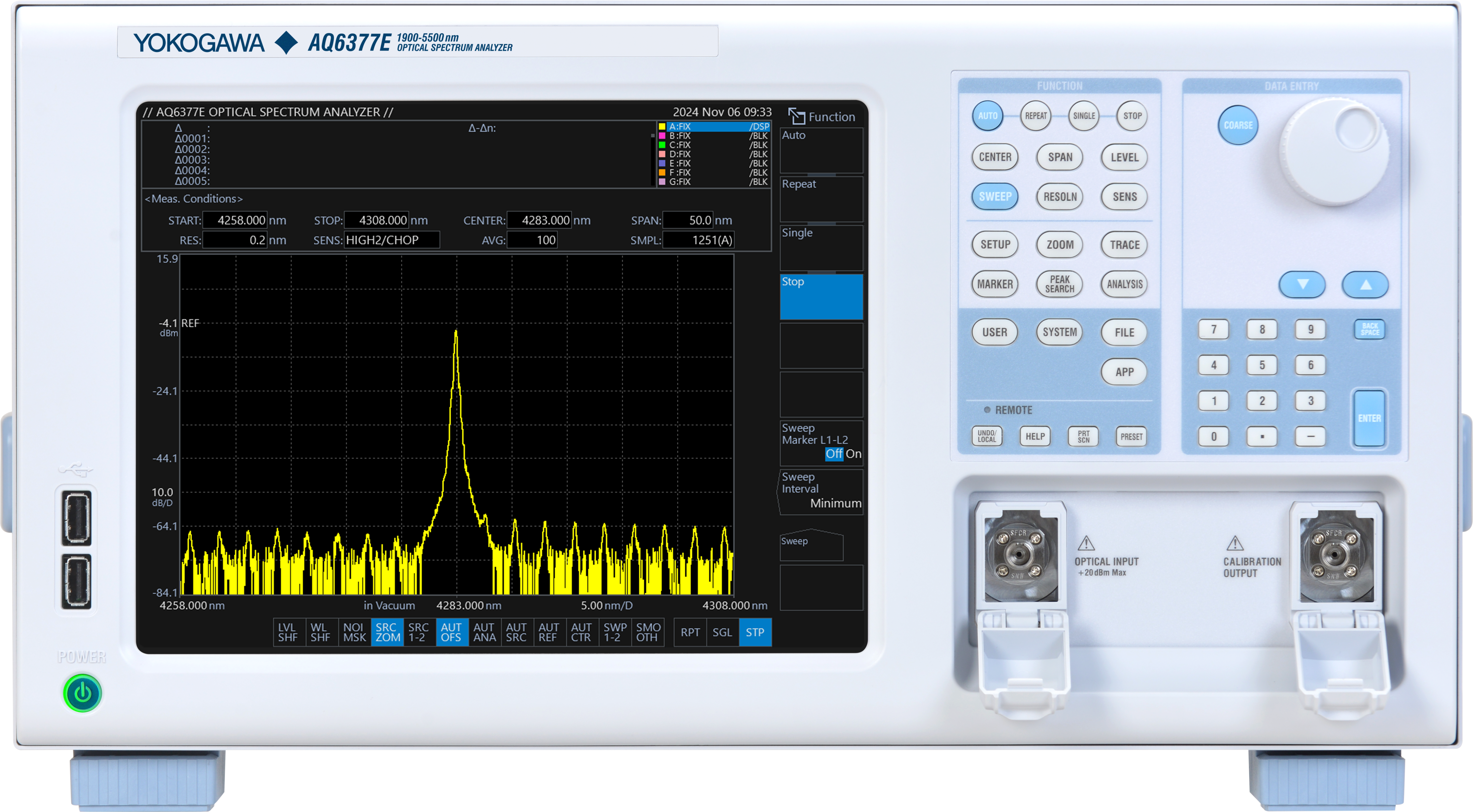

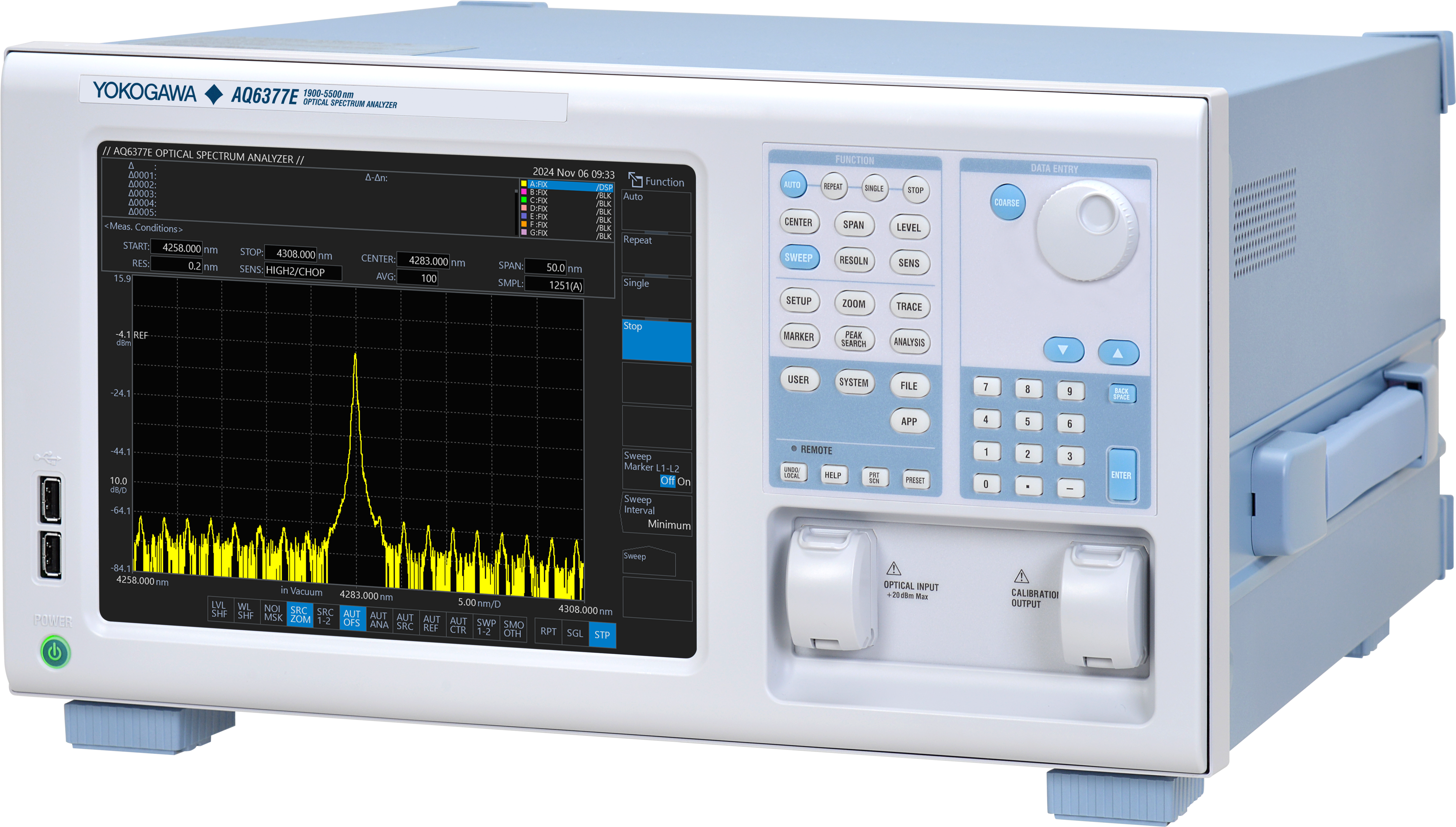

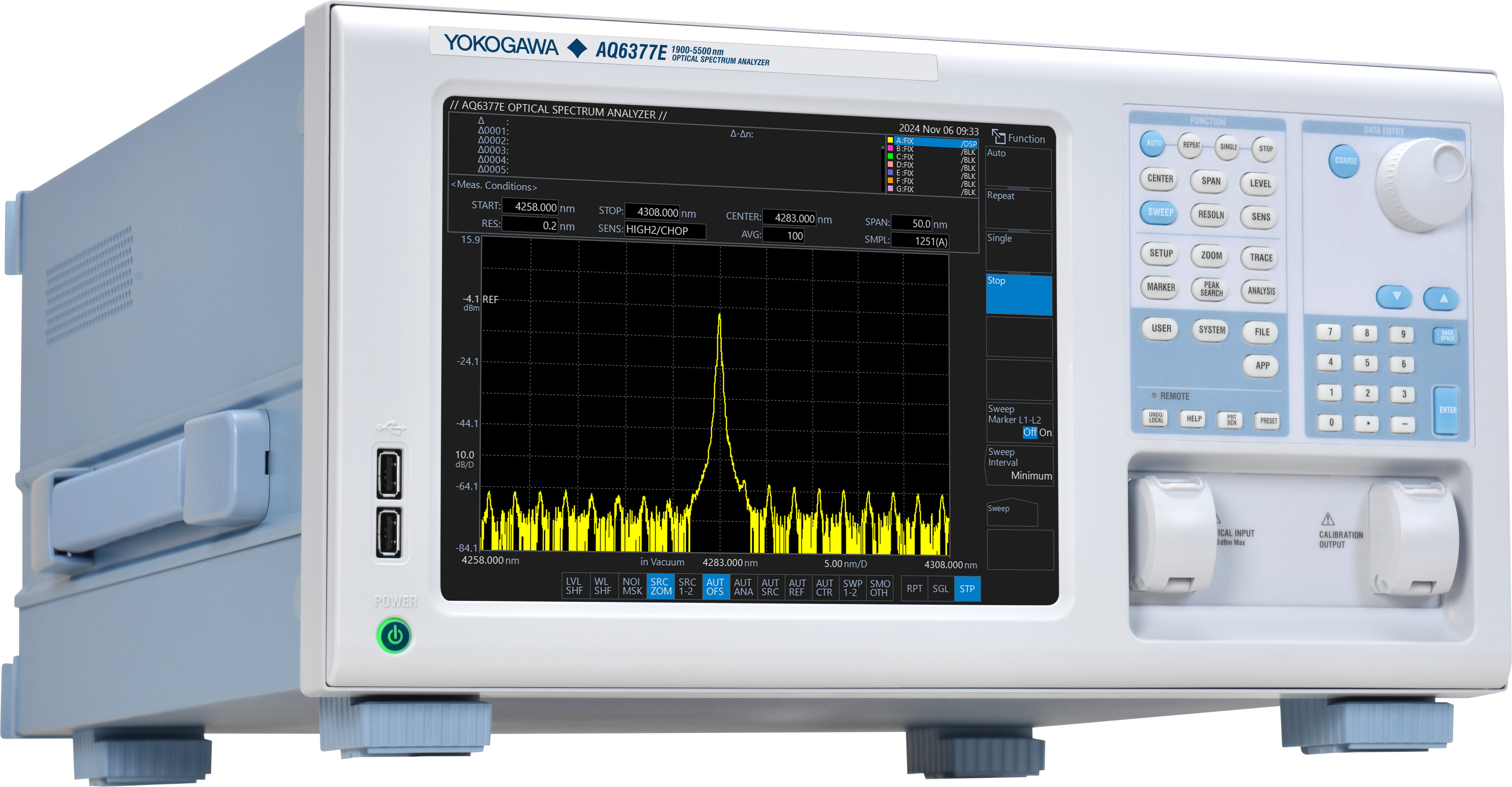

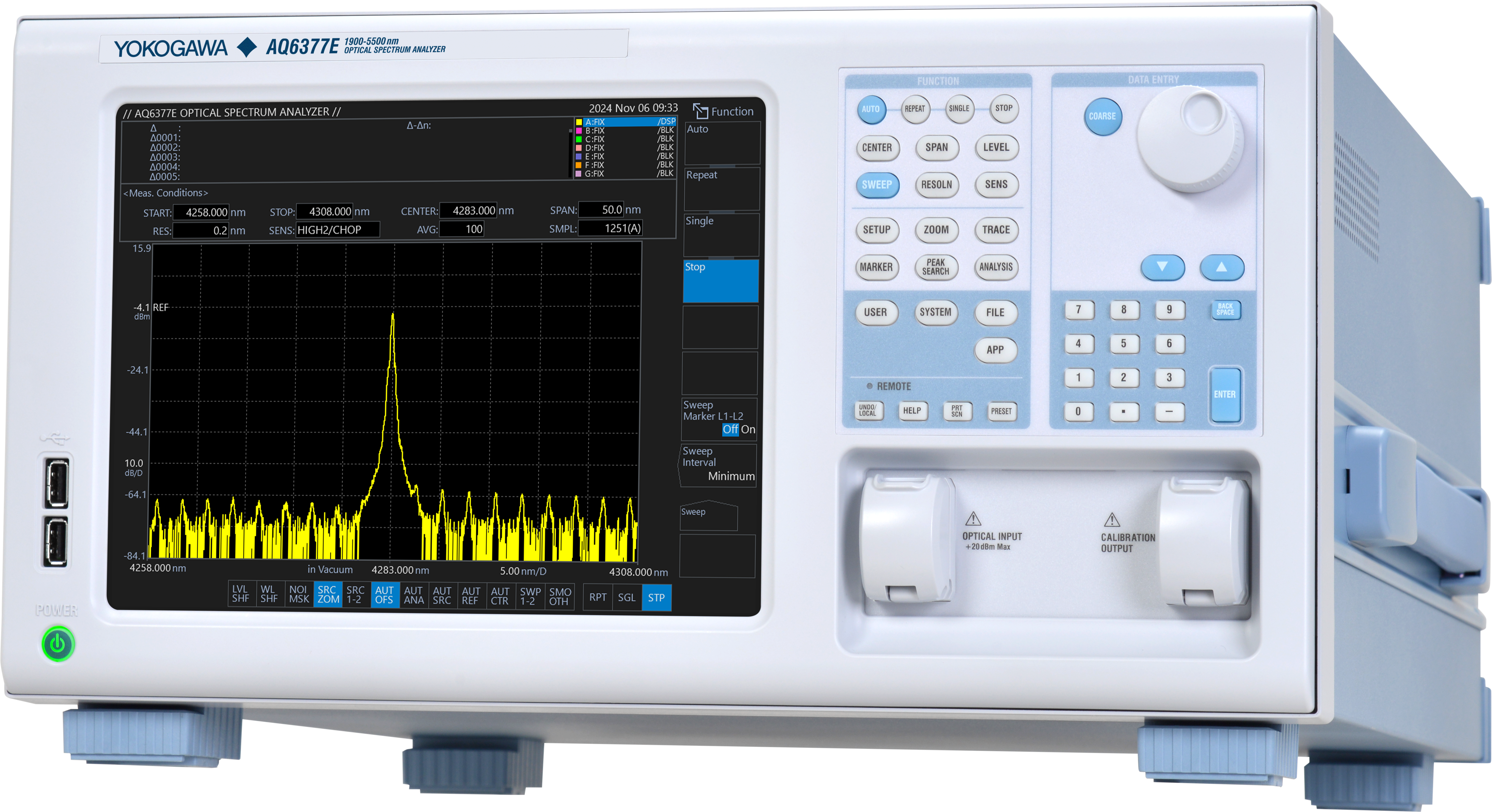

AQ6377E 5μm 1900 - 5500 nm
AQ6377E 专为在 1900 至 5500 纳米的宽波长范围内实现精确高效的中波红外（MWIR）测量而设计。
*请注意，操作中需使用专用的中红外光纤（如InF₃）。
主要特征
- 波长范围：1900至5500 nm
- 5个波长分辨率设置：0.2至5 nm
允许用户根据被测设备/系统选择最佳值。 - 宽测量动态范围：73 : 73 dB
适用于不同应用领域中高功率和低功率光源的测量。灵敏度：HIGH1-3 仅在高动态模式下有效。 - 波长精度: ±0.5 nm
内置校准功能和波长参考光源，易于维护。 - 近端动态范围：50 dB
3.39 微米氦氖激光的测量示例
- 水平刻度也以波数(cm−1)表示
常用的波长（nm）和频率（THz）刻度外
Measurement example of 4.3 μm DFB-ICL
配备高性能斩波器
该设备配备高性能斩波器，可根据设定的灵敏度自动运行，以此降低测量仪器内部红外辐射的影响，并在中红外光谱测量过程中最大限度抑制背景噪声的干扰。
高级脉冲光测量（APLM）模式
高级脉冲光测量（APLM）模式是针对红外脉冲光谱测量的核心挑战开发的全新功能，可有效解决以下关键问题：1）抑制红外辐射的干扰；2）拓展脉冲光特性（如脉宽、重复周期）的可测范围。由于红外辐射的强度与光谱会随温度变化持续波动，为降低其对测量结果的影响，需在红外辐射光谱发生变化的时间尺度内进行背景校正。APLM模式的核心特征在于将测量跨度划分为“n”个分段，从而缩短单段测量时长，并对每个分段分别执行背景校正。
ALPM模式概念示意图
脉冲光测量功能对比
高级脉冲光测量模式
(AQ6377E, 脉冲光重复频率: 1 kHz)
清除功能
AQ6377E凭借其高分辨率和高灵敏度，能够检测到空气中的水分子。然而，这些水蒸气在近红外波长区域会被探测，并可能与被测器件的光谱特性重叠或产生掩盖，形成干扰。

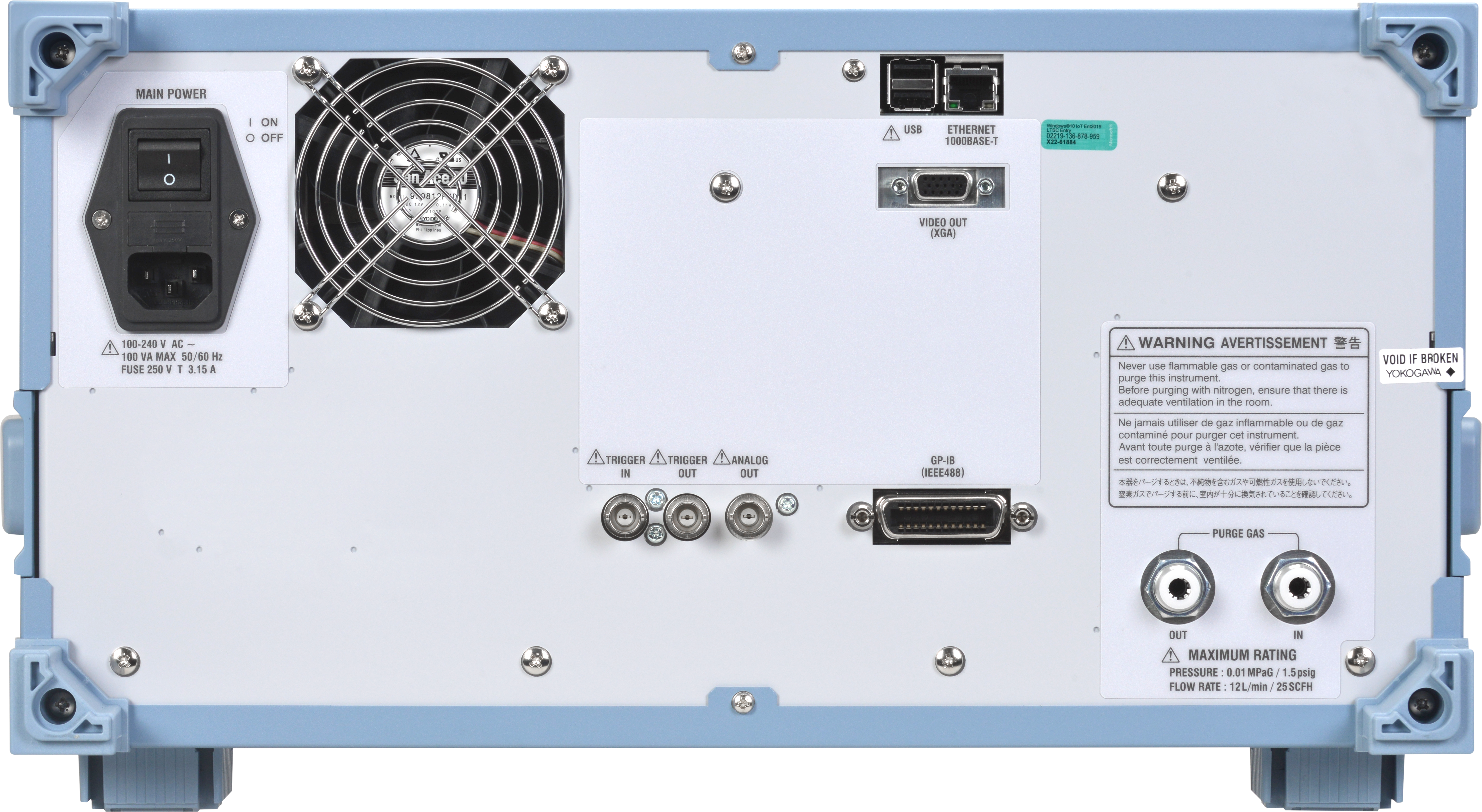

为消除水蒸气吸收的影响，可通过背板端口持续向单色器通入纯净的净化气体（如氮气），从而确保测量结果更加可靠、准确。
气体吹扫效果 (AQ6377E, 吹扫时间: 约10分钟。)
内置高阶衍射光切割滤镜
单色仪基于衍射技术，在某些情况下会产生高阶衍射光，其波长等于输入波长的整数倍。
AQ6377E可通过内置滤光片，滤除1500 nm以下的入射光，从而大幅降低高阶衍射光对测量的干扰，确保测量数据稳定可靠，能够真实还原被测信号。
自由空间光输入
AQ6377E采用自由空间光学输入结构（即仪器内部不安装光纤）从而有效保证高耦合效率和测量重复性，实现免维护运行。
这个智能解决方案是:
- 无忧使用：内部光纤不会因光纤对接不准确而被刮伤或弄脏
- 免维护：无需清洁内部光纤
- 多功能：仪器可兼容/PC和/APC两种连接器
- 双用途：仪器既支持单模光纤，也支持多模光纤，且不受多模与单模光纤匹配时高插入损耗的影响
面向DUT的测试应用程序简化了测试流程
应用模式（APP）可将光谱分析仪（OSA）转化为专用于被测器件（DUT）的多功能设备。APP模式提供DUT专属用户界面，引导用户从配置设置完成测试结果输出，无需关注光谱分析仪的其他设置。AQ6377E预装多种标准应用，包括分布反馈激光器（DFB-LD）测试、法布里-珀罗激光器（FP-LD）测试及超连续谱（SC）光源测试。此外，可从横河测试测量官网下载更多可选应用。
APP 菜单窗口
SC 光源测试应用
数据分析功能
提供多种数据分析功能，涵盖众多热门应用：
|
|
七条独立迹线
用户可通过多迹线同步显示功能，直接通过鼠标选取目标迹线，并可应用最大/最小值保持功能及迹线间的计算（减法）操作。
平滑处理
降低测量光谱中的噪声。
内置截止滤波器
内置的截止滤光片用于解决单色器产生高阶衍射光的情况，这种光线的波长等于入射波长的整数倍。
内置校准源
环境温度变化、振动及冲击会影响光谱分析仪（OSA）的测量精度。为确保持续精准的测量，AQ6377E型OSA配备内置校准源。校准过程全自动进行，耗时仅两分钟，包含光学对准与波长校准：光学对准可自动调整单色器内的光路，以保障水平精度；波长校准则通过参考源对OSA进行自动校准，确保波长测量的准确性。
高级标记功能
添加标记以获取指定频谱的功率谱密度和积分功率，从而可直接从频谱中更方便地获得信号（无论是否调制）的光噪比OSNR值。
内置宏编程功能
C可构建自动化测试系统，通过远程接口执行自动测量并控制外部设备。设备配备GP-IB及以太网端口，支持通过PC实现远程控制，可传输标准SCPI兼容命令或专有的AQ6317兼容命令；同时提供LabVIEW®驱动程序。
