光スペクトラムアナライザ AQ6377E

長波長対応 1900 nm ～ 5500 nm

ガスセンシングなどの環境計測や医療などに使われる中赤外域を幅広くカバーします。

広い測定ダイナミックレンジ　73 dB

＋13 dBmから ―60 dBmまでの広いレベルにわたるスペクトルの一括測定が可能です。

3.39 µm　HeNe Laser の測定例

近傍ダイナミックレンジ　50 dB　(Peak ± 5 nm)

内蔵されたダブルパスモノクロメーターは、高い近傍ダイナミックレンジ特性と広い測定ダイナミックレンジ特性を持ち、中赤外帯で発振するICLやQCLなどのレーザースペクトル全体の可視化およびレーザーパラメータの特性化が可能です。

4.3 µm　DFB-ICLの測定例

高性能チョッパー内蔵

測定感度に応じて自動的に作動する高性能チョッパーを内蔵しています。これにより、測定器内の赤外放射の影響を低減し、中赤外光スペクトル測定時に背景雑音の影響を低減します。
高性能チョッパーが動作するNORM/CHOP、MID/CHOP、HIGH1～3/CHOPの測定感度設定を用いることで、状況に応じて高速測定から低雑音の測定まで対応可能です。

アドバンスドパルス光測定（APLM）モード

赤外パルス光スペクトルを測定する際には、分光器内の赤外放射の影響を軽減することが重要です。赤外放射の強度およびスペクトルは温度変化に伴って常に変動するため、測定への影響を軽減するには、赤外放射スペクトルの変化時間よりも十分に短い時間間隔で背景補正を行う必要があります。

APLMモードは、測定スパンを「n」個のセグメントに分割することで、1セグメントあたりの測定時間を短縮し、各セグメントごとに背景補正を行うことで、赤外放射の影響を低減しながら、短パルス光や長い繰り返し周期のパルス光に対応範囲を拡大した、パルス光測定機能です。

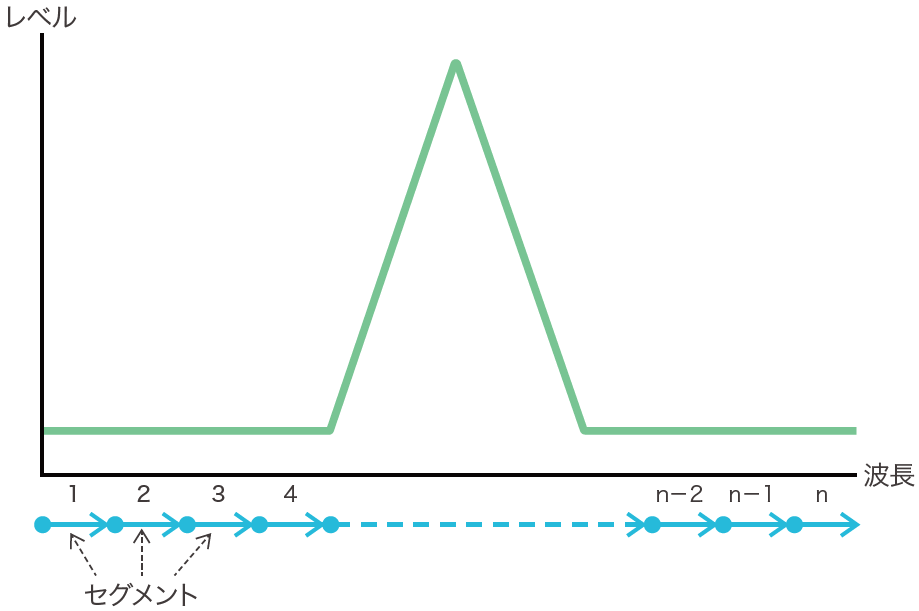

ALPMモードの概念図

パルス光測定機能の比較

アドバンストパルス光測定モードによるICL測定例
（パルス光の繰返し周波数：1 KHz）

パージ機構

近・中赤外域波長には、水蒸気や二酸化炭素の影響により強い光吸収が見られる波長領域が存在し、測定の妨げとなる場合があります。AQ6377Eは、背面に設けた給排気口よりモノクロメーター内部に窒素などのパージガスを連続的に供給することで、光吸収が測定へ及ぼす影響を低減できます。

パージ機構の効果（パージガス供給時間：約10分）

高次回折光カットフィルター

モノクロメーターでは原理上、入射光の整数倍の高次回折光が発生します。AQ6377Eは内蔵の高次回折光カットフィルターにより、測定波長より短い波長の入射光を抑圧し高次回折光の影響を低減します。

フリースペース構造の採用

マルチモードファイバー対応

光入力部にフリースペース構造を採用しています。この構造により、シングルモードファイバーだけではなくマルチモードファイバーの測定が可能です。このフリースペース構造は、入力部に光ファイバーを用いた構造に比べ、光コネクタの抜き挿しによる測定値の変化が小さく再現性に優れています。正確で、安定した測定を実現できます。

校正用光源を標準で搭載

波長校正用の基準光源を標準で内蔵しています。波長校正・光軸調整のメンテナンスはワンボタンで実行可能です。

波長校正

内蔵の基準光源（ガスセル）を用いて校正します。

光軸調整

移動時などの振動や衝撃によるモノクロメーター内部の光軸ズレを自動調整します。
