CA300シリーズ プロセスキャリブレータ

近年、 プラントの安定操業や安全性確保への意識の高まりを受け、 保守や点検の重要性が増しており、質の高い作業をより効率よく行えるプロセスキャリブレータが求められています。
CA300シリーズは、各種プラントや産業機械・製造装置に組み込まれる計装機器の動作確認や校正に使用されるプロセスキャリブレータです。
従来機種から大幅に性能を向上させ、電圧電流、熱電対、測温抵抗体タイプ3機種で現場作業の品質や作業性の向上に貢献します。

CA310 電圧・電流キャリブレータ

ループ診断に特化した高性能モデル

  • 基本確度:0.015%(電流/電圧(発生/測定))
  • 20mA SIMULATE(SINK)機能
  • 24Vループ電源供給と同時に出力信号を高確度測定
  • HART/BRAIN通信用抵抗(250Ω)内蔵
  • サブディスプレイにスパン%表示が可能

CA320 熱電対キャリブレータ

熱電対シミュレートに特化した高性能モデル

  • 基本確度:0.5℃(タイプKの代表値) ※内部基準接点補償確度含む
  • 16種類の熱電対規格に対応
  • サブディスプレイに発生電圧(mV)表示が可能
  • mV発生機能により対応熱電対以外のシミュレートが可能
  • TC出力を温度計として計測可能

CA330 測温抵抗体キャリブレータ

測温抵抗体シミュレートに特化した高性能モデル

  • 基本確度:0.3℃(PT100の代表値)
  • 14種類の測温抵抗体規格に対応
  • サブディスプレイに発生抵抗値(Ω)を表示
  • 2・3・4線式に対応。RTDシミュレートを高精度に実現
  • RTD出力を測温抵抗体温度計として計測が可能

CA11E vs CA310

形名 CA11E VS CA310
外観 ca11e   ca310
  レンジ 確度(1年)   レンジ 確度(1年)
発生 直流電圧(DCV) 0.01~110.00mV 0.05% 0.01~500.00mV 0.015%
0.1~1.1000V 0.05% - -
1-5V 0.05% 0.0001~5.0000V 0.015%
0~11.000V 0.05% - -
0~30.00V 0.05% 0~30.000V 0.015%
直流電流(DCmA) 0.001~24.000mA 0.05% 0.001~24.000mA 0.015%
20mA SIMULATE 0.05% 20mA SIMULATE 0.015%
0-24mA/12V 0-24mA/28V
測定 直流電圧(DCV) 0.01~±110.00mV 0.05% 0.01~±500.00mV 0.015%
0.1~±1100.0mV 0.05% - -
0~±11.000V 0.05% 0~±5.0000V 0.015%
0~±30.00V 0.05% 0~±50.000V 0.015%
直流電流(DCmA) 0.001~20.000mA 0.05% 0.001~50.000mA 0.015%
24V ループ電源 24V(1000Ω/20mA) 24V(1200Ω/20mA)
一般仕様 表示 セグメントLCD = セグメントLCD
サブディスプレイ表示

×


応答時間 1s 300ms
HART/BRAIN抵抗

×


250Ω(24V Loop/mA source)
ステップ/オートステップ/オートスイープ

(ステップ時間可変機能付き)
スパンチェック(0-100%)

×


%スパン表示

×


オートパワーオフ

=

電源 単3アルカリ乾電池×4本、ACアダプタ(別売) = 単3アルカリ乾電池×4本、ACアダプタ(別売)
電池寿命 50時間 = 50時間
外形寸法 90W×192H×42D = 90W×192H×42D
質量 440g = 440g
価格 ¥90,000 = ¥90,000

CA12E vs CA320

形名 CA12E VS CA320
外観 CA12E   CA320
  レンジ 確度(1年)   レンジ 確度(1年)
発生 直流電圧(DCV) -10mV~110.00mV 0.050% -10mV~99.999mV 0.015%
熱電対(TC) K/E/J/T/R/S/B/L/U/N 1.5℃ K/E/J/T/R/S/B/L/U/N
C/XK/A/ExtraTC(16種類))
0.5℃
上記確度はタイプKの代表値となります。 上記確度はタイプKの代表値となります。
測温抵抗体(RTD) PT100/JPT100 0.7℃ 注)測温抵抗体ファンクション無し
抵抗(Ω) 0~400.0Ω 0.05%
測定 直流電圧(DCV) -10mV~110.00mV 0.05% -10mV~99.999mV 0.015%
直流電流(DCmA) - - - -
熱電対(TC)  K/E/J/T/R/S/B/L/U/N 1.5℃ K/E/J/T/R/S/B/L/U/N
C/XK/A/ExtraTC(16種類))
0.5℃
上記確度はタイプKの代表値となります。 上記確度はタイプKの代表値となります。
測温抵抗体(RTD) PT100/JPT100 0.7℃ 注)測温抵抗体ファンクション無し
抵抗(Ω) 0~400.0Ω 0.05%
一般仕様 表示 セグメントLCD = セグメントLCD
サブディスプレイ表示

×


応答時間 1s 300ms
ステップ/オートステップ/オートスイープ

×


(ステップ時間可変機能付き)
スパンチェック(0-100%)

×


オートパワーオフ

=

電源 単3アルカリ乾電池×4本、ACアダプタ(別売) = 単3アルカリ乾電池×4本、ACアダプタ(別売)
電池寿命 50時間 = 50時間
外形寸法 90W×192H×42D = 90W×192H×42D
質量 440g = 440g
価格 ¥98,000 = ¥90,000

CA12E vs CA330

形名 CA12E VS CA330
外観 CA12E   CA330
  レンジ 確度(1年)   レンジ 確度(1年)
発生 抵抗(Ω) 400Ω 0.050% 500/3000Ω 0.025%
  PT100/JPT100 0.7℃ PT100/PT200/PT500 0.3℃
測温抵抗体(RTD) PT1000/Cu10/ExtraRTD(14type)
  上記確度はPT100(JIS)の代表値となります。 上記確度はPT100(JIS)の代表値となります。
熱電対(TC) K/E/J/T/R/S/B/L/U/N 1.5℃ 注)熱電対ファンクション無し
測定 抵抗(Ω) 400Ω 0.05% 500/3000Ω 0.025%
測温抵抗体(RTD) PT100/JPT100 0.7℃ PT100/PT200/PT500 0.3℃
PT1000/Cu10/ExtraRTD(14種類)
上記確度はPT100(JIS)の代表値となります。 上記確度はPT100(JIS)の代表値となります。
熱電対(TC) K/E/J/T/R/S/B/L/U/N 1.5℃ 注)熱電対ファンクション無し
一般仕様 ディスプレイ セグメントLCD = セグメントLCD
サブディスプレイ表示

×


応答時間 20ms 5ms
ステップ/オートステップ/オートスイープ

×


(Step time is variable)
スパンチェック(0-100%)

×


オートパワーオフ

=

電源 単3アルカリ乾電池×4本+ACアダプタ(別売) = 単3アルカリ乾電池×4本+ACアダプタ(別売)
電池寿命 50時間 = 50時間
外形寸法 90W×192H×42D = 90W×192H×42D
質量 440g = 440g
価格 ¥98,000 = ¥90,000

CA320

CA320

CA330

CA330

CA310

20mA SIMULATE

20mA SIMULATE

CA310では計装機器の外部電圧発生源(ディストリビュータ)から設定に応じた電流を吸い込む(SINK)ことで伝送器シミュレータとしてループテストが可能です。4‒20mA発生を0.015% of settingの高精度で実現します。

横河電機株式会社製 信号変換器はこちら
http://www.yokogawa.co.jp/ns/cis/juxta/ns-index-juxta-ja.htm

2線式伝送器ループチェック

2線式伝送器ループチェック

伝送器電源DC24Vを供給しながらDCmA信号を計測します。ゼロ点の確認等DCmA計測を0.015% readingの高確度で実現します。
また250Ω通信抵抗を内蔵(HART/BRAIN通信に対応)しておりハンディターミナル接続時に250Ω外付け抵抗の必要がありません。

CA320

TC SIMULATE

TC SIMULATE

CA320では16種類の熱電対に対応した熱起電力発生が可能です。基本確度0. 5℃(タイプKの代表値)と従来機種比3倍の確度で信頼性の高い試験が可能です。また補償導線や外部RJセンサーを使用することで対象機器との温度差を補正ができます。

横河電機株式会社製 ディジタル指示調節計はこちら
http://www.yokogawa.co.jp/ns/cis/utup/ns-index-utup-ja.htm

横河電機株式会社製 信号変換器はこちら
http://www.yokogawa.co.jp/ns/cis/juxta/ns-index-juxta-ja.htm

熱電対温度測定

熱電対温度測定

CA320では温度センサーからの出力を温度計として計測が可能です。基本確度0. 5℃(タイプKの代表値)と従来機種比3倍の確度に加え16種類の熱電対に対応しておりプロセス温度測定にマルチに対応します。

CA330

RTD SIMULATE

RTD SIMULATE

CA330では14種類の測温抵抗体に対応した、測温抵抗体の疑似抵抗発生が可能です。基本確度0.3℃(PT100の代表値)と従来比2倍以上の確度で信頼性の高い試験が可能です。

横河電機株式会社製 ディジタル指示調節計はこちら
http://www.yokogawa.co.jp/ns/cis/utup/ns-index-utup-ja.htm

横河電機株式会社製 信号変換器はこちら
http://www.yokogawa.co.jp/ns/cis/juxta/ns-index-juxta-ja.htm

測温抵抗体温度測定

測温抵抗体温度測定

CA330では温度センサーからの出力を温度計として計測が可能です。基本確度0.3℃(PT100の代表値)と従来機種比2倍以上の確度に加え14種類の測温抵抗体に対応しておりプロセス温度測定にマルチに対応します。

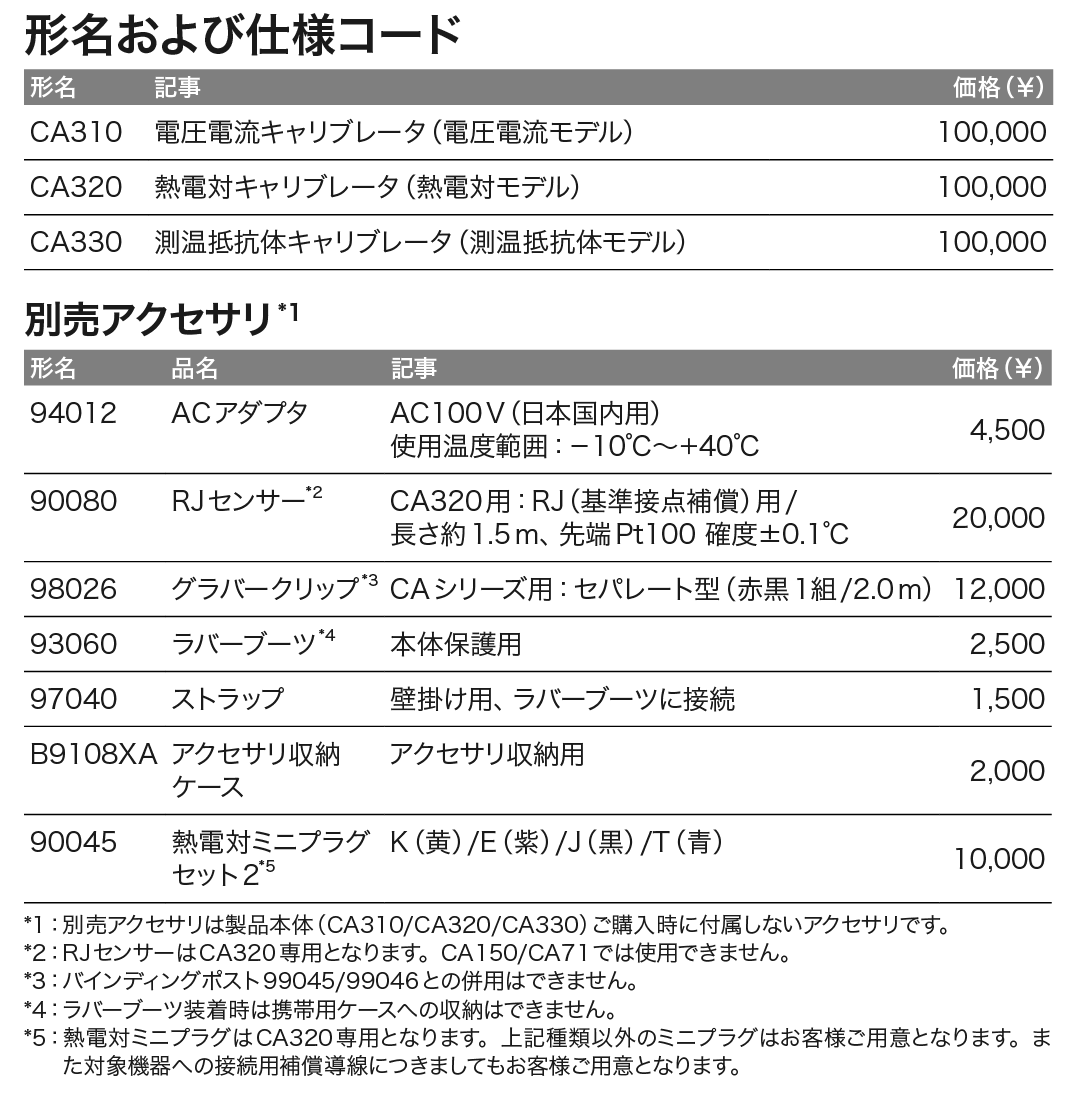

CA300_価格_左

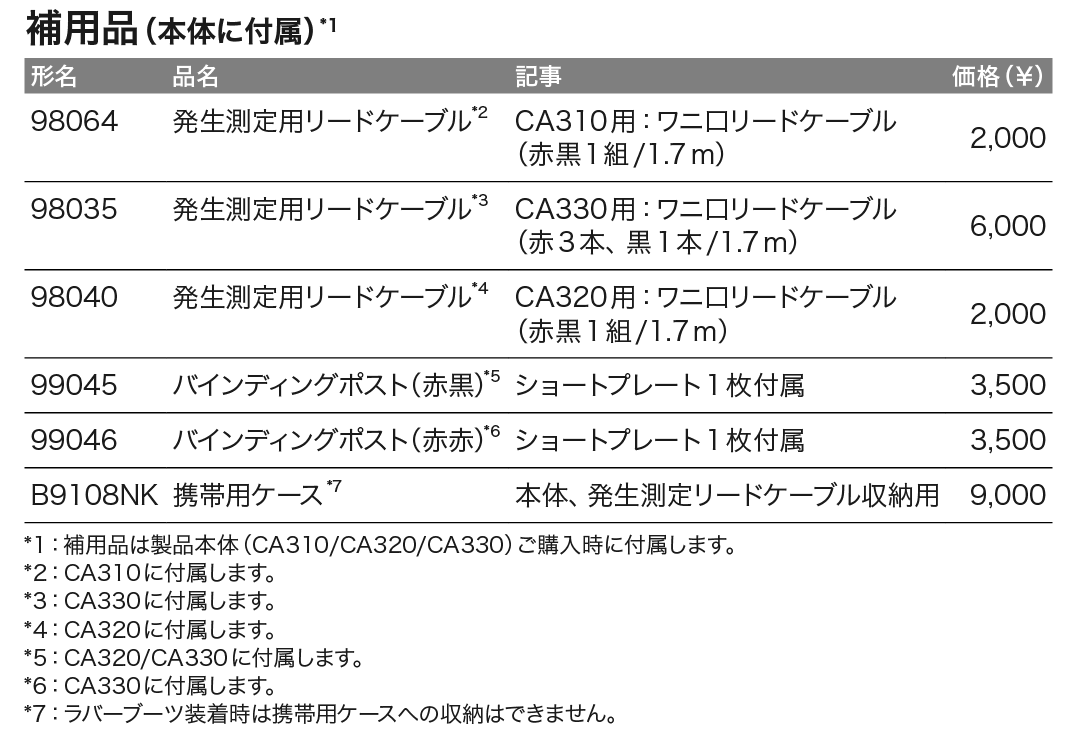

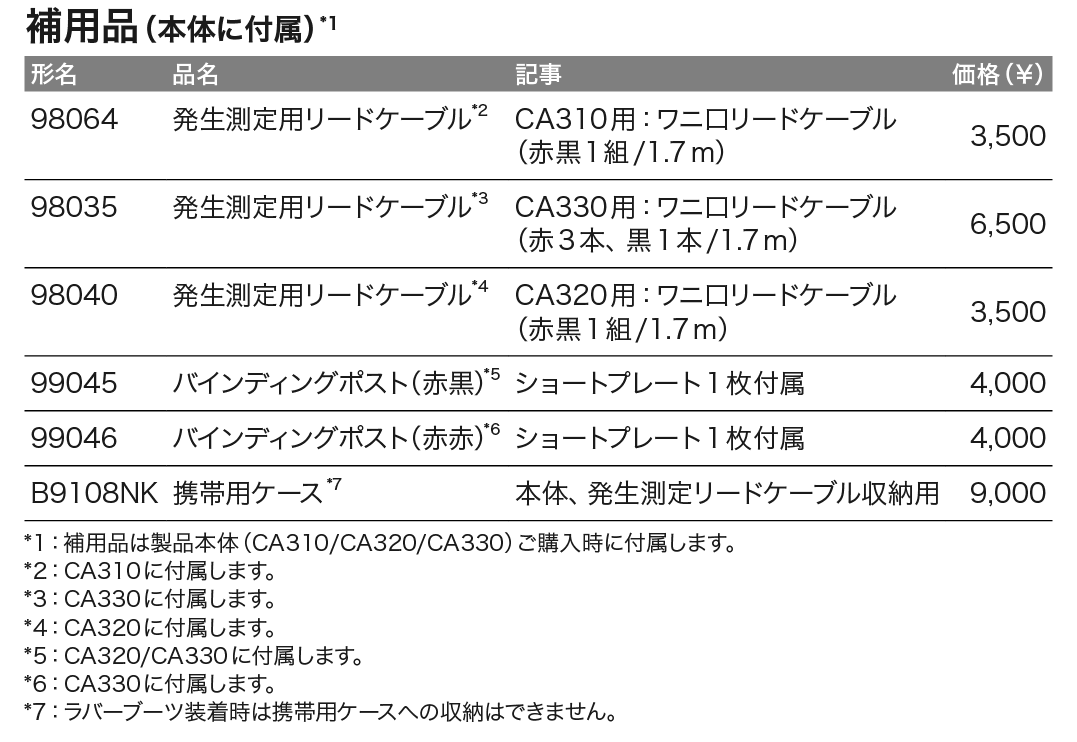

CA300_価格_右

記載内容は2023年11月7日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。



発生測定用リードケーブル 98035

ワニ口リードケーブル(赤黒1組/1.7m)
販売単位:1
価格 ¥5,500 (税抜)

発生測定用リードケーブル 98040

CA320用:ワニ口リードケーブル(赤黒1組/1.7m)
販売単位:1
価格 ¥2,000 (税抜)

発生測定用リードケーブル 98064

ワニ口リード 赤×1、黒×1の1組
販売単位:1
価格 ¥2,000 (税抜)

TCミニプラグセット1 90040

K(黄)/E(紫)/J(黒)/T(青)/R・S(緑)/B・U(白)/G(赤/緑)/D(赤/白)/C(赤)/N(オレンジ) 10個セット
販売単位:1
価格 ¥17,000 (税抜)

TCミニプラグセット2 90045

K(黄)/E(紫)/J(黒)/T(青) 4個セット
販売単位:1
価格 ¥6,600 (税抜)

TCミニプラグセット3 90046

K(黄)/E(紫)/J( 黒)/T(青)/ R・S(緑)/B・U(白)/G(赤、緑) /N(オレンジ)
8個セット
販売単位:1
価格 ¥19,000 (税抜)

RJセンサー 90080

RJ(基準接点補償)用
販売単位:1
価格 ¥20,000 (税抜)

ラバーブーツ 93060

本体保護用
販売単位:1
価格 ¥2,200 (税抜)

ストラップ 97040

壁掛け用、ラバーブーツに接続
販売単位:1
価格 ¥1,500 (税抜)

ACアダプタ 94012

AC100V(日本国内用)(A1020UPの代替品)
販売単位:1
価格 ¥3,900 (税抜)

グラバークリップ 98026

赤黒1組セパレート型(2.0m)
販売単位:1
価格¥11,000(税抜)

バインディングポスト(赤黒) 99045

ショートプレート1枚付属
販売単位:1
価格 ¥3,300 (税抜)

バインディングポスト(赤赤) 99046

ショートプレート1枚付属
販売単位:1
価格 ¥3,300 (税抜)

携帯用ケース B9108NK

本体、発生測定リードケーブル収納用
販売単位:1
価格 ¥5,500 (税抜)

アクセサリー収納ケース B9108XA

アクセサリー収納用
販売単位:1
価格 ¥1,100 (税抜)

製品紹介

    概要:

    CA300シリーズは、各種プラントや産業機械・製造装置に組み込まれる計装機器の動作確認や校正に使用されるプロセスキャリブレータです。
    従来機種から大幅に性能を向上させ、電圧電流、熱電対、測温抵抗体タイプ3機種で現場作業の品質や作業性の向上に貢献します。

お気軽にお問い合わせ・ご相談ください。
