スコープコーダ DL950

スコープコーダは、ディジタルオシロスコープの使い勝手と多チャネルデータレコーダを融合したモジュール方式の統合型計測器です。

スコープコーダ一台で、低電圧から1000Vまでの絶縁アナログ信号、ディジタル信号、エンコーダ信号、車載ネットワークのCAN/ CAN FD/ LIN/ SENT通信信号、振動やひずみ、温度などNVH信号を同時にデータ収録し、データ表示、分析ができます。

DL950は、タッチパネルによる直観的操作、200MS/s高速サンプルレート、最大8Gポイントメモリー、複数台同期で最大160CH、10Gbpsイーサネットなど豊富な機能を搭載した新時代のスコープコーダです。

ユーザーインタフェースには、オシロスコープの使い勝手のスコープモードとデータレコーダの操作性のメモリーレコーダモードを搭載、お客様のニーズにあわせた操作が可能です。

スコープコーダとは

様々な環境下で各種信号を確実に測定できる高い信頼性を持つ波形測定器です。高速波形に適したオシロスコープの機能と多チャネル長時間測定に適したデータロガーの機能を兼ね備えており、幅広い用途にお使いいただけます。DL950では、PC連携を強化し、連続データ記録を実現し、さらに広範囲なアプリケーションの対応が可能です。



多彩なプラグインモジュール

高速・高精度の電圧測定から温度、加速度、ひずみ、周波数、ロジック、およびCAN/ CAN FD/ LIN/ SENT車載シリアル通信データの計測など、多彩なプラグインモジュールをご用意。DL950本体の8つのスロットに装着し、お客様の測定ニーズにあわせて柔軟に構成を組むことができます。
最大5台のDL950を連結同期することで、最大160CHまで拡張できます。

多彩なプラグインモジュール



モーターdq解析(/MT1オプション)

バッテリーの直流電圧/ 電流、3相モーターの電圧/ 電流、モーターの回転情報より、DL950内部でパーク変換、クラーク変換の演算をします。
リアルタイムにId、Iq、Vd、Vq、モーター仕事率の確認や高調波解析と組み合わせ可能です。
また、振動、温度計測、CANモニターと組み合わせることで、複数の計測器をDL950なら、1台に集約できます。

モーターdq解析



200MS/sサンプリングレート、8Gポイントメモリー

入力モジュール720212を使うことで、 最高200 MS/sのサンプルレートで高精度に信号を捉え、大容量8Gポイントメモリー(/M2オプション)に保存します。例えば、200MS/sで最大20秒(1CH使用時)の連続記録が可能で、高速インバータの挙動など詳細に捕捉できます。

メモリー記録可能時間



マルチサンプルレート
チャネルごとに異なるサンプルレートを設定可能。電圧・電流を高速サンプルしつつ、温度など変化の少ない信号を低速サンプルすることで、データ量を抑え、データ保存やデータ転送の速度を改善できます。

マルチサンプルレート

※記録時間を長くするには、チャネル共通のサンプルレートを変更してください。



フラッシュアクイジション(/ST2オプション)

DL950 本体のフラッシュメモリーに最速20 MS/sで長時間記録が可能。車載や現場での試験など、PCを持ち込めない環境での高速サンプル記録に役立ちます。フラッシュメモリーは不揮発性なので電源を落としてもデータが消えず、記録データをあとでPCへ転送できます。

メモリー記録可能時間

フラッシュメモリー上の記録データの削除は、記録データごとではなく一括して行われます。
記録データをPCへ転送する際には、IS8000をお使いいただくか、WDF 形式で再保存ください。


複数台同期計測(/C50オプション)

4CH 10MS/sの入力モジュール720256を使うことで、DL950一台で最大32CHの構成が可能ですが、メインユニット1台に対し、最大4台のサブユニットを光ファイバーコードで接続し、最大160CHまで拡張することが可能です。

複数台同期計測

アプリケーション

  • 電池セル評価
  • 多点振動解析
  • 多点ひずみ試験

※ 光トランシーバモジュール720941と光ファイバーコード720942をご使用ください。



さまざまな記録方法をサポート

DL950は大容量メモリー・ストレージで、さまざまな記録方法をサポートします。

内蔵メモリー
標準で1Gポイント、最大で8Gポイント(/M2オプション)の大容量内蔵メモリーを搭載。最大4Gポイント(2CH )のレコード長での長時間記録が可能です。

内蔵SSD(/ST1・ /ST2オプション)
512GB SSDを搭載。1CH・2MS/sで5時間、16CH・200kS/sで20時間の長時間記録が可能です。

フラッシュアクイジション(/ST2オプション)
内蔵フラッシュメモリーを搭載。8CHで20MS/s、16CHで10MS/sの高速サンプリングで長時間記録が可能です。

PCストリーミング
IS8000ソフトウェアを使い、USB、イーサネットまたは10Gイーサネット(/C60オプション)経由で、PCのストレージへ長時間記録が可能です。

その他、SDメモリーカード(最大128GB)やUSBストレージ(最大8TB)、ネットワークドライブも使用可能です。

PCストリーミング



タッチパネルオペレーション

12.1型タッチパネルを搭載、波形のズームなど直観的な操作を実現しました。

  • 静電容量方式のタッチパネルでスムーズな操作性を提供
  • オシロスコープの操作性のスコープモードとデータレコーダの操作性のメモリーレコーダモードを搭載、測定ニーズにあわせた操作・測定環境を実現
  • 新設計のアプリケーションメニューで、よく使うアプリケーションを簡単に設定可能

タッチパネルオペレーション



高い耐ノイズ性

計測器をインバータの近くに設置した場合、ノイズにより計測器のタッチパネルの誤動作や計測の異常を起こしてしまうことがあります。
DL950はノイズに強い設計なので、タッチパネルの誤動作もなく、正しい計測を行うことができます。万が一タッチパネルが誤動作する場合は、タッチパネルをOFFして、ハードキーとジョグダイヤルで操作することもできます。

タッチパネルオペレーション



さまざまな計測器との統合計測

近年の部品レベルでの性能・効率の改善はかなり進んできており、サブシステムレベルでの性能・効率の改善が必要になってきています。そのためには、電力効率と物理信号、プログラム、実際の挙動を統合的に測定、解析していくことが重要です。

統合計測ソフトウェアプラットフォームIS8000は、DL950をはじめWT5000パワーアナライザや高速度カメラ、ECUロガーなどとの同期計測が可能なソフトウェアです。計測設定、遠隔操作・モニター、波形合成・比較解析から報告書作成までをサポート、お客様の業務を大幅に改善します。

例:

  • DL950とWT5000パワーアナライザとの同期計測
  • DL950とDTSインサイト社製RAMScopeとの同期計測
  • DL950とフォトロン社製高速度カメラとの同期計測

さまざまな計測器との統合計測



時刻同期 IEEE1588/IRIGとGPS(/C35・/C40オプション)

IEEE1588信号で時刻同期することができます。また/C40オプションならIEEE1588マスター信号を出力し、他のIEEE1588対応測定器と時刻同期できます。IRIGとGPSを使った時刻同期も可能です(/C35オプション)。

時刻同期 IEEE1588/IRIGとGPS



長時間低速サンプリング中の異常現象を高速サンプリング “デュアルキャプチャ機能”

耐久試験などでは長時間のトレンドを把握するために、低速サンプリングによりデータ収集を行います。しかし突発的に発生する高速な過渡現象は、高速サンプリングで測定する必要があります。デュアルキャプチャ機能は、2つの独立したサンプリングを同時に実行することが可能です。
本機能はアプリケーションメニューに登録されており、簡単に設定、実行することが可能です。

長時間低速サンプリング中の異常現象を高速サンプリング



見過ごした波形をあとから表示再生 “ヒストリ機能”

一般的なオシロスコープはトリガがかかった最新の画面を表示するため、過去の波形データは失われます。また、オシロスコープのアキュムレート機能は波形画像の重ね描きであり、個々のデータは存在しません。

DL950では、ユーザーの設定無しに自動的に、過去に取り込んだ波形を最大5000個、アクイジションメモリーに保持してます。過去に取り込んだ波形(ヒストリ波形)の中から、希望する条件に合う波形だけを検索して表示したり、全ての波形を一括して表示したりできます。

また、ヒストリ波形に対してズームやカーソル測定、パラメータ測定やFFT、演算や統計処理などができます。



電源ラインの異常を検出 “ウェーブウインドウトリガ”

ウェーブウインドウトリガは、電源ラインの現波形直前の数サイクルの波形を元に作成したリアルタイムテンプレートと現波形を比較し、現波形があらかじめ設定したテンプレートの許容幅を外れるとトリガをかけます。
ウェーブウインドウトリガを使用すると、典型的な電源トラブルである、瞬停、サグ、サージなどに加え、周波数変動、電圧降下なども効率よく検出できます(対応波形は40~1,000Hzまでの交流波形)。

電源ラインの異常を検出



リアルタイム演算・ディジタルフィルタ(/G03、/G05オプション)

波形捕捉中に入力チャネルの演算をハードウェアにより最大10MS/sでリアルタイムに行います。
演算には、係数付四則演算やロジック信号/アナログ波形変換、微積分、トルク、電気角、レゾルバなどがあります。
入力データと演算データは独立しているので、入力32CHと16CHのリアルタイム演算結果を同時に表示解析することができます。
※/G05オプションには、/G03オプションの機能が含まれます。

例)エンコーダ回転角算出
エンコーダから出力されるパルスから回転角を演算してその変化トレンドを波形表示します。回転角度とその制御信号を同時に観測して異常がないか検査できます。
エンコーダ回転角算出は、アプリケーションメニューに登録されています。

ディジタルフィルタ
最大16CHに対し、移動平均、GAUSS、SHARP、IIR-Lowpassのディジタルフィルタの同時演算処理が可能です。
フィルタ後または演算結果の波形をトリガソースに設定して、トリガをかけることもできます。



電力演算(/G05オプション)

実効値、有効電力、積算電力、高調波など最大126種類の電力パラメータを演算し、測定する電圧、電流信号と、演算した電力パラメータのトレンド波形を、同時にリアルタイム表示します。
電力パラメータのトレンド波形でトリガをかけることも可能です。

インバータ・モーターの総合評価
EVなど電池でモーターを駆動するシステムにおいて、モーター回転速度やトルクなどのメカニカルな変動と同時に、インバータの入出力電力から変換効率を計算したり、外乱による高調波の影響を解析したり、DL950なら1台で評価することができます。

電力演算



アクションオントリガ&GO/NO-GO判定

トリガ発生時に、波形データのファイル保存、ビープ音、メール送信など、あらかじめ指定した複数のアクションを実行できます。また、波形の形状や、振幅などの波形パラメータによって合否(GO/NO-GO)判定をし、合否結果に応じてアクションを実行することもできます。

アクションオントリガ



多彩な接続インタフェース

多彩な接続インタフェース



多彩な接続インタフェース



車載シリアルバス CAN/ CAN FD/ LIN/ SENT モニター

DL950/ VCEオプションでは、主として自動車開発・評価で必要とされる機能を強化しています。
720245 CAN FD/LIN モニタモジュール、 720243 SENTモジュールをサポートしていますので、車載ネットワークの各プロトコルの通信データをトレンド波形としてモニター表示できます。もちろんモニターしたトレンド波形でトリガをかけることもできます。

実測信号とCAN/ CAN FDバス信号との比較検証
CAN/ CAN FDバスデータの物理値トレンドと、関連する実測波形を同じ画面で一度に確認できます。たとえば、イグニッションスイッチのON/ OFF信号とその指令に対応するCAN/ CAN FD信号、および関連する圧力センサー等からの実測信号を同じ画面で確認し、それらの信号の相関関係を検証できます。

走行試験データに位置・時刻情報を付加
アクセサリのGPSユニットを接続すれば、計測データに位置(緯度、経度、高度など)や時刻等の情報を付加できます。完成車の走行試験における走行位置と電力データ、CANデータなどの相関関係を見ることができます。
DIAdemやGoogle Earth Proを利用すると、走行軌跡を地図上にトレースすることが可能です。

走行試験データに位置



車載ネットワーク定義ファイルの利用
モニター(収集)するデータの指定を各通信データ定義ファイル(CANDBCまたはLIN LDF)から読み込むことができます。弊社フリーソフトウェア“Symbol Editor”を使って、定義ファイルから弊社独自のシンボル定義ファイル(sbl 形式)に変換します。このシンボル定義ファイルをDL950に簡単にインポートできます。

DL950において、下記の他社製機器との組み合わせ動作が確認されています。
なお、正常動作を保証するものではありませんので、あらかじめご了承ください。

動作確認済みSDカード

メーカー

製品名・型番

規格

容量

SUPER TALENT

ST64SU1P

SDXC

64GB

Panasonic

RP-SDUC64GJK

SDXC

64GB

SanDisk

SDSDB-032G-B35

SDHC

32GB

SanDisk

SDSDXV5-128G-GHENN

SDXC

128GB

Kingston

SDS2/32GB

SDHC

32GB

Kingston

SDS/128GB

SDXC

128GB

KIOXIA

KSDB-A032G

SDHC

32GB

KIOXIA

KSDU-A256G

SDXC

256GB

Transcend

TS32GSDC300S-E

SDHC

32GB

Transcend

TS512GSDC300S-E

SDXC

512GB

■ 補足情報

  • SDカードは、事前に動作の確認を行った上でご使用ください。
  • SDカードは、フォーマットしてからご使用ください。
  • SDカードへのファイル作成および削除を繰り返すと、ファイルアクセスの動作が遅くなることがあります。
    その場合、SDカードをフォーマットするか、新しいSDカードをお使いください。
  • 最新のファームウェアでご利用ください。


プリンタ情報

メーカー

製品名・型番

ブラザー工業株式会社

モバイルプリンタ
  PJ-863 /PJ-823/ PJ-763/ PJ-723/ PJ-663/ PJ-623
  RJ-4030 等

株式会社日本HP

インクジェットプリンタ 単機能タイプ
  HP OfficeJet 100 Mobile Printer
  HP OfficeJet 200 Mobile Printer
  HP OfficeJet Pro 6230 等
  HP OfficeJet Pro 8210 等

■補足情報

画面のハードコピー(モノクロ/カラー)のみ対応します。
ロングプリントには対応しません。


スコープコーダとは何ですか?


DL950の特長は何ですか?


DL850シリーズとの違いは何ですか?


車載シリアルバスのトレンド計測とは何ですか?バスデータのデコードはできますか?


GPSユニットの位置情報を地図データ上に表示できますか?


DL850シリーズとコマンドの互換性はありますか?


内蔵ストレージに保存した大容量データをPCに転送するには、どのような方法がありますか?


計測データをCSVに変換できますか?


計測データを圧縮することは可能ですか?


動作確認済のSDカードやプリンタの情報はありますか?


DL750やDL850、DL350とともに購入したモジュールは使えますか?


絶縁オシロとして使えますか?


遠隔操作はできますか?


無線接続はできますか?

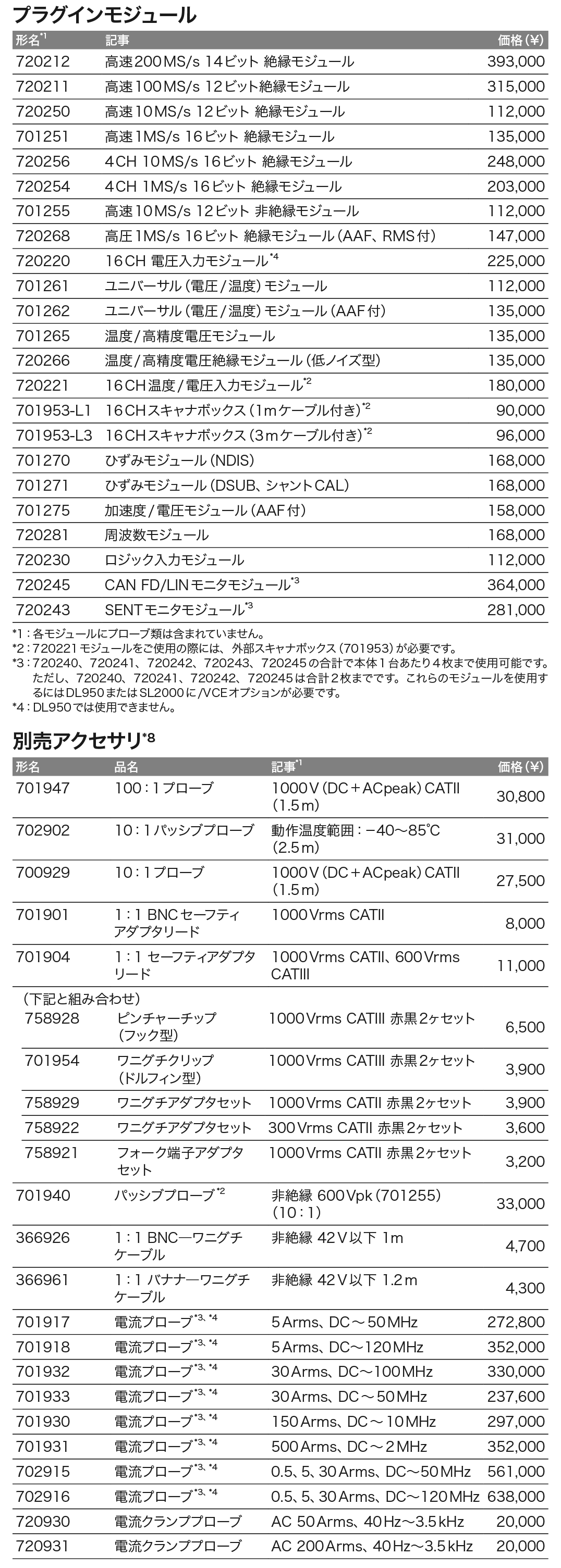

DL950_価格_左

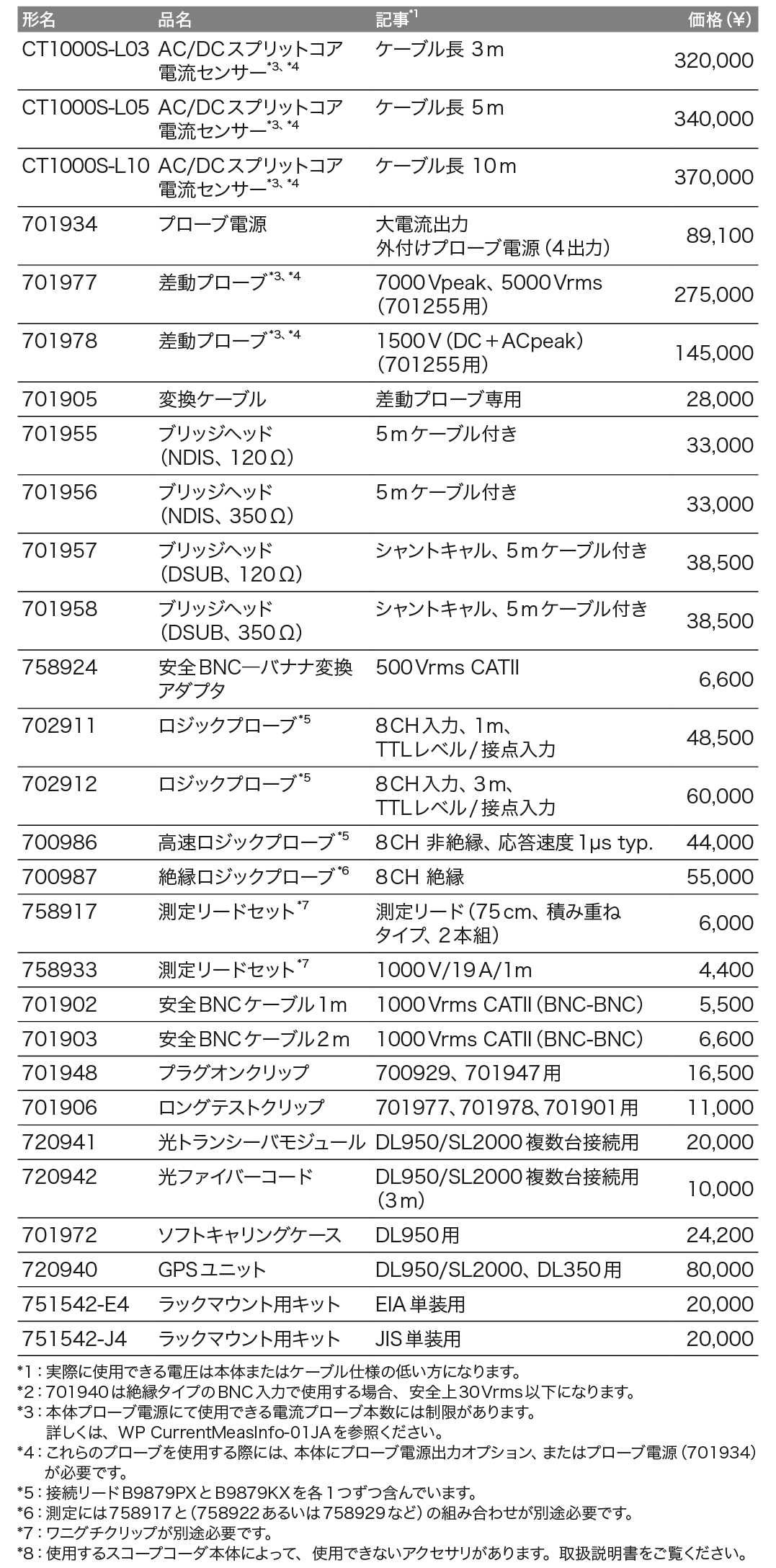

DL950_価格_右

記載内容は2023年11月15日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。

概算シミュレーション (価格には別途消費税が加算されます。)

表内の  を選択、 に数量を入れて をクリックすると、合計額が表示されます。これは予め概算を知るためのサービスです。実際の見積もりは、こちら からご確認ください。

形名および仕様コード
形名 仕様コード 記事 価格(¥)
DL950   DL950 スコープコーダ 1Gポイントメモリー*1 810,000
電源コード -D UL /CSA 規格、PSE規格適合
言語対応 -HJ 日本語メッセージ、パネル
付加仕様 /M1*2 メモリー拡張4 Gポイント*7 +270,000
/M2*2 メモリー拡張8 Gポイント*8 +627,000
/ST1*3 内蔵ストレージ(512 GB) +108,000
/ST2*3 内蔵ストレージ(512 GB) + フラッシュアクイジション機能 +378,000
/C35 IRIG、GPSインタフェース +216,000
/C40 IEEE1588マスター機能 +108,000
/C50 複数台同期インタフェース +162,000
/C60 10 Gbpsイーサネットインタフェース +216,000
/G02 ユーザー定義演算 +108,000
/G03*4 リアルタイム演算 +162,000
/G05*4 電力演算(リアルタイム演算含む) +260,000
/MT1*4 モーターdq解析(電力演算含む) +750,000
/P4*5 プローブ電源4出力 +54,000
/P8*5 プローブ電源8出力 +130,000
/VCE ビークルエディション +54,000
■ 標準付属品  電源コード、フロントカバー、日本語パネルシート、スロットカバーパネル(8枚)、ソフトケース、取扱説明書一式*6
*1: 本体にプラグインモジュールは含まれていません。最大500 Mポイント/CH。
*2、*3、*4、*5:付加する際は、いずれか一つを選択してください。
*6: CD-ROMとしてユーザーズマニュアル一式が、冊子としてスタートガイドが付属します。
*7:最大2 Gポイント/CH
*8:最大4 Gポイント/CH
小計

プラグインモジュール
形名*1 仕様コード 記事 価格(¥)
720212   高速200 MS/s 14ビット 絶縁モジュール 378,000
720211   高速100 MS/s 12ビット絶縁モジュール 303,000
720250   高速10 MS/s 12ビット 絶縁モジュール 108,000
701251   高速1MS/s 16ビット 絶縁モジュール 130,000
720256   4CH 10MS/s 16ビット 絶縁モジュール 238,000
720254   4CH 1MS/s 16ビット 絶縁モジュール 195,000
701255   高速10 MS/s 12ビット 非絶縁モジュール 108,000
720268   高圧1MS/s 16ビット絶縁モジュール(AAF、RMS 付) 141,000
701261   ユニバーサル(電圧/ 温度)モジュール 108,000
701262   ユニバーサル(電圧/ 温度)モジュール(AAF 付) 130,000
701265   温度/ 高精度電圧モジュール 130,000
720266   温度/ 高精度電圧絶縁モジュール(低ノイズ型) 130,000
720221   16 CH 温度/ 電圧入力モジュール*2 173,000
701953 -L1 16 CHスキャナボックス(1 mケーブル付き)*2 87,000
701953 -L3 16 CHスキャナボックス(3 mケーブル付き)*2 93,000
701270   ひずみモジュール(NDIS) 162,000
701271   ひずみモジュール(DSUB、シャントCAL) 162,000
701275   加速度/ 電圧モジュール(AAF付) 152,000
720281   周波数モジュール 162,000
720230   ロジック入力モジュール 108,000
720245   CAN FD/LINモニタモジュール*3 350,000
720243   SENTモニタモジュール*3 270,000
*1:各モジュールにプローブ類は含まれていません。
*2:720221モジュールをご使用の際には、外部スキャナボックス(701953)が必要です。
*3:720240、720241、720242、720243、720245の合計で本体1台あたり4枚まで使用可能です。ただし、720240、720241、720242、720245は合計2枚までです。これらのモジュールを使用するにはDL950に/VCEオプションが必要です。
小計

別売アクセサリ*8
型名 品名 記事*1 価格(¥)
701947 100:1プローブ 1000 V(DC + ACpeak)CATII(1.5 m) 28,000
702902 10:1パッシブプローブ 動作温度範囲:-40~85℃(2.5 m) 28,000
700929 10:1パッシブプローブ 1000 V(DC + ACpeak)CATII(1.5 m) 25,000
701901 1:1 BNCセーフティアダプタリード 1000 Vrms CATII 7,000
701904 1:1セーフティアダプタリード 1000 Vrms CATII、600 Vrms CATIII 10,000
758928 ピンチャーチップ(フック型) 1000 Vrms CATIII 赤黒2ヶセット 5,000
701954 ワニグチクリップ(ドルフィン型) 1000 Vrms CATIII 赤黒2ヶセット 3,500
758929 ワニグチアダプタセット 1000 Vrms CATII 赤黒2ヶセット 3,500
758922 ワニグチアダプタセット 300 Vrms CATII 赤黒2ヶセット 2,200
758921 フォーク端子アダプタセット 1000 Vrms CATII 赤黒2ヶセット 2,800
701940 パッシブプローブ*2 非絶縁600 Vpk(701255)(10:1) 30,000
366926 1:1 BNC―ワニグチケーブル 非絶縁 42 V 以下 1m 4,200
366961 1:1 バナナ―ワニグチケーブル 非絶縁 42 V 以下 1.2 m 3,900
701917 電流プローブ*3*4 5 Arms、DC ~ 50 MHz 248,000
701918 電流プローブ*3*4 5 Arms、DC~120 MHz 320,000
701932 電流プローブ*3*4 30 Arms、DC~100 MHz 300,000
701933 電流プローブ*3*4 30 Arms、DC ~ 50 MHz 216,000
701930 電流プローブ*3*4 150 Arms、DC~10 MHz 270,000
701931 電流プローブ*3*4 500 Arms、DC ~ 2 MHz 320,000
702915 電流プローブ*3*4 0.5、5、30 Arms、DC~50 MHz 510,000
702916 電流プローブ*3*4 0.5、5、30 Arms、DC~120 MHz 580,000
720930 電流クランププローブ AC 50 Arms、40 Hz ~ 3.5 kHz 20,000
720931 電流クランププローブ AC 200 Arms、40 Hz ~ 3.5 kHz 20,000
701934 プローブ電源 大電流出力 外付けプローブ電源(4出力) 81,000
701977 差動プローブ*3*4 7000 Vpeak、5000 Vrms(701255用) 250,000
701978 差動プローブ*3*4 1500 V(DC + ACpeak)(701255用) 120,000
701955 ブリッジヘッド(NDIS、120 Ω) 5 mケーブル付き 30,000
701956 ブリッジヘッド(NDIS、350 Ω) 5 mケーブル付き 30,000
701957 ブリッジヘッド(DSUB、120 Ω) シャントキャル、5 mケーブル付き 35,000
701958 ブリッジヘッド(DSUB、350 Ω) シャントキャル、5 mケーブル付き 35,000
758924 安全BNC―バナナ変換アダプタ 500 Vrms CATII 6,600
702911 ロジックプローブ*5 8 CH入力、1 m、TTLレベル/接点入力 44,000
702912 ロジックプローブ*5 8 CH入力、3 m、TTLレベル/接点入力 55,000
700986 高速ロジックプローブ*5 8 CH 非絶縁、応答速度1μs typ. 40,000
700987 絶縁ロジックプローブ*6 8 CH 絶縁 50,000
758917 測定リードセット*7 測定リード(75 cm、積み重ねタイプ、2本組) 5,500
758933 測定リードセット*7 1000 V/19 A/1 m 4,400
701902 安全BNCケーブル1 m 1000 Vrms-CATII(BNC-BNC) 5,000
701903 安全BNCケーブル2 m 1000 Vrms-CATII(BNC-BNC) 6,000
701948 プラグオンクリップ 700929、701947用 15,000
701906 ロングテストクリップ 701977、701978、701901用 10,000
720941 光トランシーバモジュール DL950複数台接続用 20,000
720942 光ファイバーコード DL950複数台接続用(3 m) 10,000
701972 ソフトキャリングケース DL950用 22,000
720940 GPS ユニット DL950、DL350用 80,000
*1:実際に使用できる電圧は本体またはケーブル仕様の低い方になります。
*2:701940は絶縁タイプのBNC入力で使用する場合、安全上30 Vrms以下になります。
*3: 本体プローブ電源にて使用できる電流プローブ本数には制限があります。詳しくは、WP CurrentMeasInfo-01JAを参照ください。
*4: これらのプローブを使用する際には、本体にプローブ電源出力オプション、またはプローブ電源(701934)が必要です。
*5:接続リードB9879PXとB9879KXを各1つずつ含んでいます。
*6:測定には758917と(758922あるいは758929など)の組み合わせが別途必要です。
*7:ワニグチクリップが別途必要です。
*8:使用するスコープコーダ本体によって、使用できないアクセサリがあります。取扱説明書をご覧ください。
小計

オプション追加ライセンス*
型名 仕様コード 記事 価格(¥)
709831 -C40 IEEE1588マスター機能 108,000
-G02 ユーザー定義演算 108,000
-G05 /G03->/G05(電力演算機能を追加)、DL950には/G03が搭載されている必要があります。 98,000
-MT1 /G05->/MT1(モーターdq解析を追加)、DL950には/G05が搭載されている必要があります。 490,000
-VCE ビークルエディション 54,000
*本体購入後にお客様ご自身でオプション追加するためのライセンス商品です。
小計

総計


高速200 MS/s 14ビット 絶縁モジュール 720212

最高サンプルレート: 200MS/s
A/D変換分解能:14bit
CH数:2
最大測定電圧 (DC + ACpeak): 1000V / 200V
販売単位:1
価格 ¥378,000 (税抜)

高速100MS/s 12ビット絶縁モジュール 720211

最高サンプルレート: 100MS/s
A/D変換分解能:12bit
CH数:2
最大測定電圧 (DC + ACpeak): 1000V / 200V
販売単位:1
価格 ¥303,000 (税抜)

高速10MS/s 12 ビット絶縁モジュール 720250

最高サンプルレート: 10MS/s
A/D変換分解能:12bit
CH数:2
最大測定電圧 (DC + ACpeak): 800V / 200V
販売単位:1
価格 ¥108,000 (税抜)

4CH 10 MS/s 16ビット 絶縁モジュール 720256

最高サンプルレート: 10MS/s
A/D変換分解能:16bit
CH数:4
最大測定電圧 (DC + ACpeak): 600V / 200V
販売単位:1
価格 ¥238,000 (税抜)

高速1MS/s 16ビット 絶縁モジュール 701251

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 600V / 140V
販売単位:1
価格 ¥130,000 (税抜)

4CH 1MS/s 16ビット絶縁モジュール 720254

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:4
最大測定電圧 (DC + ACpeak): 600V / 200V
販売単位:1
価格 ¥195,000 (税抜)

16ch温度/電圧入力モジュール 720221

最高サンプルレート: 10S/s
A/D変換分解能:16bit
CH数:16
最大測定電圧 (DC + ACpeak): 20V
販売単位:1
価格 ¥173,000 (税抜)

16CH スキャナボックス 701953

701953-L1:16CHスキャナボックス (1mケーブル付き)
販売単位:1
価格 ¥87,000 (税抜)

701953-L3:16CHスキャナボックス (3mケーブル付き)
販売単位:1
価格 ¥93,000 (税抜)

高速10MS/s 12ビット 非絶縁モジュール 701255

最高サンプルレート: 10MS/s
A/D変換分解能:12bit
CH数:2
最大測定電圧 (DC + ACpeak): 600V / 200V
販売単位:1
価格 ¥108,000 (税抜)

周波数モジュール 720281

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 420V / 42V
販売単位:1
価格 ¥162,000 (税抜)

高圧1MS/s 16ビット絶縁モジュール(AAF、RMS付)720268

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 1000V
販売単位:1
価格 ¥141,000 (税抜)

ロジック入力モジュール 720230

最高サンプルレート: 10MS/s
CH数:8bit x 2ポート
最大測定電圧 (DC + ACpeak): (ロジックプローブによる)
販売単位:1
価格 ¥108,000 (税抜)

ユニバーサル(電圧/温度)モジュール(2ch)701261

最高サンプルレート:500S/s(温度)100kS/s(電圧)
A/D変換分解能:0.1℃(温度)16bit(電圧)
CH数:2
最大測定電圧(DC + ACpeak):42V
販売単位:1
価格 ¥108,000 (税抜)

CAN/CAN FDモニタモジュール 720242

最高サンプルレート: 100kS/s
CH数:60シグナル x 2ポート
最大測定電圧 (DC + ACpeak): 10V
販売単位:1


CAN & LIN バスモニタモジュール 720241

最高サンプルレート: 100kS/s
CH数:60シグナル x 2ポート
最大測定電圧 (DC + ACpeak): 10V(CAN) / 18V(LIN)
販売単位:1


ユニバーサル(電圧/温度)モジュール(AAF付、2ch)701262

最高サンプルレート:500S/s(温度)/ 100kS/s(電圧)
A/D変換分解能:0.1℃ (温度)/ 16bit(電圧)
CH数:2
最大測定電圧(DC + ACpeak): 42V
販売単位:1
価格 ¥130,000 (税抜)

温度/高精度電圧絶縁モジュール 701265

最高サンプルレート: 500S/s (温度)  /  500S/s (電圧)
A/D変換分解能:0.1℃ (温度)  /  16bit (電圧)
CH数:2
最大測定電圧 (DC + ACpeak): 42V
販売単位:1
価格 ¥130,000 (税抜)

SENT モニタモジュール 720243

最高サンプルレート: 100kS/s
CH数:11データ x 2ポート
最大測定電圧 (DC + ACpeak): 42V
販売単位:1
価格 ¥270,000 (税抜)

温度/高精度電圧絶縁モジュール(低ノイズ型)720266

最高サンプルレート:125S/s(温度)/ 125S/s(電圧)
A/D変換分解能:0.1℃(温度)/ 16bit(電圧)
CH数:2
最大測定電圧(DC + ACpeak):42V
販売単位:1
価格 ¥130,000 (税抜)

CAN FD/LIN モニタモジュール 720245

最高サンプルレート: 100kS/s
CH数:60シグナル x 2ポート
最大測定電圧(DC + ACpeak):10V(CAN FD)/18V(LIN)
販売単位:1
価格 ¥350,000 (税抜)

100:1 プローブ(絶縁型BNC用)701947

200MHz、100:1、絶縁型BNC、最大入力電圧:±1000V(DC+ACpeak) CAT II±3540V(DC+ACpeak) CAT O
1.5m スコープコーダ絶縁入力モジュール
販売単位:1
価格 ¥28,000 (税抜)

10:1 パッシブプローブ(絶縁型BNC用)702902

60MHz、10:1、絶縁型BNC、最大入力電圧:1000V(DC+ACpeak) CAT II、2.5m 広温度範囲動作(-40℃~+85℃) スコープコーダ絶縁入力モジュール用
販売単位:1
価格 ¥28,000 (税抜)

10:1 プローブ(絶縁型BNC用)700929

100MHz、10:1、絶縁型BNC、最大入力電圧:1000V CAT II、1.5m スコープコーダ絶縁入力モジュール用
販売単位:1
価格 ¥25,000 (税抜)

ひずみモジュール(NDIS)701270

最高サンプルレート: 100kS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧(DC + ACpeak):10V
販売単位:1
価格 ¥162,000 (税抜)

パッシブプローブ 701940

10MHz、10:1/1:1、最大入力電圧:600V(DC+ACpeak) CAT II、1.5m スコープコーダ非絶縁入力モジュール用
販売単位:1
価格 ¥30,000 (税抜)

ひずみモジュール(DSUB、シャントCAL対応)701271

最高サンプルレート:100kS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak):10V
販売単位:1
価格 ¥162,000 (税抜)

加速度/電圧モジュール(AAF付)701275

最高サンプルレート:100kS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧(DC + ACpeak):42V
販売単位:1
価格 ¥152,000 (税抜)

高電圧差動プローブ 701977

50 MHz, 1000:1 / 100:1, 差動入力電圧: 5000Vrms かつ 7000Vpeak
電源 : プローブ電源
販売単位:1
価格 ¥250,000 (税抜)

高電圧差動プローブ 701978

150 MHz, 500:1 / 50:1, 差動入力電圧:±1500V (DC + ACpeak)
電源:プローブ電源
販売単位:1
価格 ¥120,000 (税抜)

高感度電流プローブ 701917

50MHz、5Arms、φ5mm、センサーケーブル 1.5m/ 電源ケーブル 1m、電源:プローブ電源 1mAからの微小電流測定に
販売単位:1
価格 ¥248,000 (税抜)

高感度電流プローブ 701918

120MHz、5Arms、φ5mm、センサーケーブル 1.5m/ 電源ケーブル 1m、電源:プローブ電源 1mAからの微小電流測定に
販売単位:1
価格 ¥320,000 (税抜)

電流プローブ 701930

10MHz、150Arms、φ20mm、センサーケーブル 2m/ 電源ケーブル 1m、電源:プローブ電源
販売単位:1
価格 ¥270,000(税抜)

電流プローブ 701931

2MHz、500Arms、φ20mm、センサーケーブル 2m/電源ケーブル 1m、電源:プローブ電源
販売単位:1
価格 ¥320,000 (税抜)

電流プローブ 701932

100MHz、30Arms、φ5mm、センサーケーブル 1.5m/ 電源ケーブル 1m、電源:プローブ電源
販売単位:1
価格 ¥300,000 (税抜)

電流プローブ 701933

50MHz、30Arms、φ5mm、センサーケーブル 1.5m/ 電源ケーブル 1m、電源:プローブ電源
販売単位:1
価格 ¥216,000 (税抜)

3レンジ電流プローブ 702915

50 MHz、0.5 Arms/ 5 Arms/ 30 Arms、センサーケーブル1.5 m/ 電流ケーブル1 m
電源:プローブ電源 待機電流から突入電流までこれ1本で
販売単位:1
価格 ¥510,000 (税抜)

3レンジ電流プローブ 702916

120 MHz、0.5 Arms/5 Arms/30 Arms、センサーケーブル1.5 m/ 電流ケーブル1 m
電源:プローブ電源 待機電流から突入電流までこれ1本で
販売単位:1
価格 ¥580,000 (税抜)

プローブ電源 701934

電流/FET/差動の各プローブへの電源供給が可能
(最大4本、702915/ 702916の最大入力時では2本まで)
AC100V/200V両電源対応
販売単位:1
価格 ¥81,000 (税抜)

シャント抵抗 438920

250Ω、±0.1%
販売単位:1
価格 ¥3,000 (税抜)

シャント抵抗 438921

100Ω、±0.1%
販売単位:1
価格 ¥3,000 (税抜)

シャント抵抗 438922

10Ω、±0.1%
販売単位:1
価格 ¥3,000 (税抜)

高速ロジックプローブ 700986

8bit非絶縁、30Vrms CAT II、入力抵抗:100kΩ以上
スコープコーダ用
販売単位:1
価格 ¥40,000 (税抜)

絶縁ロジックプローブ 700987

8bit絶縁、250Vrms CAT II、入力抵抗:100kΩ
スコープコーダ用
販売単位:1
価格 ¥50,000 (税抜)

ロジックプローブ 702911/702912

8bit非絶縁、±35V、入力抵抗:10kΩ以上
スコープコーダ用
702911:全長1m
販売単位:1
価格 ¥44,000(税抜)

702912:全長3m
販売単位:1
価格 ¥55,000(税抜)

接続ケーブル 705926

26ピンケーブル(1m)
701953-L1に標準添付
販売単位:1
価格 ¥8,000 (税抜)

接続ケーブル 705927

26ピンケーブル(3m)
701953-L3に標準添付
販売単位:1
価格 ¥9,000 (税抜)

USBケーブル A1421WL

USB2.0 Hi-Speed対応(2m)
販売単位:1
価格 ¥3,000 (税抜)

ケーブルコネクタ A1002JC

ひずみモジュール用
販売単位:1
価格 ¥1,900 (税抜)

ブリッジヘッド(NDIS、120Ω/350Ω)701955/701956

701955(NDIS、120Ω):ケーブル5m付
販売単位:1
価格 ¥30,000(税抜)

701956(NDIS、350Ω):ケーブル5m付
販売単位:1
価格 ¥30,000(税抜)

ブリッジヘッド(DSUB、120Ω/350Ω)701957/701958

701957(DSUB、120Ω):シャントキャル、5mケーブル付き
販売単位:1
価格 ¥35,000(税抜)

701958(DSUB、350Ω):シャントキャル、5mケーブル付き
販売単位:1
価格 ¥35,000(税抜)

変換アダプタ 366923

接栓アダプタ、T型BNC用
販売単位:1
価格 ¥2,400 (税抜)

接続リード B9879PX

ワニグチリード(8ビット分)
702911、702912、700986で使用
販売単位:1
価格 ¥6,300 (税抜)

変換アダプタ 751512

バナナ(オス)‐バインディングポスト変換
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥3,300 (税抜)

BNC変換アダプタ 758924

500Vrms-CATII、安全端子(バナナ メス)-BNC(オス)変換
販売単位:1
価格 ¥6,600 (税抜)

4Φ変換アダプタ B8099NL

702902、702906用
販売単位:1
価格 ¥3,800 (税抜)

4Φ変換アダプタ B8099NM

702902、702906用
販売単位:1
価格 ¥3,200 (税抜)

測定リードセット 758917

1000Vrms-CATⅡ、0.75m、安全端子(バナナ オス)‐安全端子(バナナ オス)赤黒2本セット
701959、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥5,500 (税抜)

測定リード 758933

安全端子ケーブル、1m、アダプタ・クリップと組み合わせて使用
定格:1000V CAT III 赤黒2本セット
販売単位:1
価格 ¥4,400 (税抜)

1:1 セーフティアダプタリード 701901

1000Vrms-CATⅡ、1.6m、安全型BNC(オス)-安全端子(バナナ オス)
701954、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥7,000 (税抜)

ロングテストクリップ 701906

1000V CAT II、200mm、赤黒2ヶセット
差動プローブやセーフティアダプタリード (700924、701926、701901など)用
販売単位:1
価格 ¥10,000 (税抜)

ピンチャーチップ 758928

1000Vrms-CATⅢ 赤黒2ヶセット
販売単位:1
価格 ¥5,000 (税抜)

プラグオンクリップ 701948

1000V CAT II、200mm
絶縁入力対応安全プローブ (700929、701947 など ) 用
販売単位:1
価格 ¥15,000 (税抜)

ワニグチクリップ(ドルフィン型)701954

1000Vrms-CATII、赤黒2ヶセット
販売単位:1
価格 ¥3,500 (税抜)

電流クランププローブ 720930

40Hz~3.5kHz、AC0~50Arms、φ18mm、2.8m、絶縁型BNC
販売単位:1
価格 ¥20,000(税抜)

ワニグチアダプタ(大)758929

定格1000V、1000Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)‐ワニグチ変換
販売単位:1
価格 ¥3,500 (税抜)

ワニグチアダプタ(小)758922

定格300V、300Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥2,200 (税抜)

電流クランププローブ 720931

40Hz~3.5kHz、AC0~200Arms、φ30mm、3m、絶縁型BNC
販売単位:1
価格 ¥20,000(税抜)

フォーク端子アダプタセット 758921

1000Vrms-CATII、赤黒2ヶセット、フォーク端子4mm-バナナ端子(メス)変換
販売単位:1
価格 ¥2,800 (税抜)

安全端子アダプタセット 758923

バネ押さえタイプ(バナナ オス)、赤黒2ヶセット
販売単位:1
価格 ¥2,800 (税抜)

安全端子アダプタセット 758931

ネジ締めタイプ(バナナ オス)、赤黒2ヶセット
ケーブル固定用1.5mm六角レンチ(B9317WD)付
販売単位:1
価格 ¥2,000 (税抜)

安全BNCケーブル 701902/701903

701902:1000Vrms-CATII(BNC-BNC)、1m
販売単位:1
価格 ¥5,000 (税抜)

701903:1000Vrms-CATII(BNC-BNC)、2m
販売単位:1
価格 ¥6,000 (税抜)

接続リード B9879KX

ICクリップリード(8ビット分)
702911、702912、700986で使用
販売単位:1
価格 ¥4,200 (税抜)

BNCケーブル 366924

BNC-BNC(1m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥6,000 (税抜)

BNCケーブル 366925

BNC-BNC(2m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥7,000 (税抜)

1:1 BNC-ワニグチケーブル 366926

非絶縁、42V以下、1m
販売単位:1
価格 ¥4,200 (税抜)

1:1 バナナ-ワニグチケーブル 366961

非絶縁、42V以下、1.2m
販売単位:1
価格 ¥3,900 (税抜)

端子台 A1800JD

720220モジュール用
販売単位:1
価格 ¥2,000 (税抜)

プローブスタンド 701919

円形ベース、1アーム
販売単位:1
価格 ¥98,000 (税抜)

光トランシーバモジュール 1000 BASE-SX SFPモジュール 850 nm 720941

DL950複数台接続用
販売単位:1
価格 ¥20,000 (税抜)

光ファイバーコード マルチモード(LC-LC/3 m) 720942

DL950複数台接続用(3 m)
販売単位:1
価格 ¥10,000 (税抜)

ソフトキャリングケース 701972

DL950用
販売単位:1
価格 ¥22,000 (税抜)

GPS ユニット 720940

DL950,DL350用
販売単位:1
価格 ¥80,000(税抜)

ソフトケース B8059GG

アクセサリ収納ケース
販売単位:1
価格 ¥2,000 (税抜)

1:1 セーフティアダプタリード 701904

1000Vrms-CATⅡ,600Vrms-CATⅢ
販売単位:1
価格 ¥10,000 (税抜)
概要:

DL950_Electric_Power_Steering_EPS_Design_and_Evaluation

アプリケーションノート
3.3 MB
2版
アプリケーションノート
アプリケーションノート
アプリケーションノート
概要:

DL950_Switched_Mode_Power_Supply_Output_Monitoring

概要:

DL950_ECU_control_and_inverter_motor_characterization

アプリケーションノート
アプリケーションノート
アプリケーションノート
アプリケーションノート
カタログ
取扱説明書
ソフトウェア
ファームウェア
外形図

製品紹介

使い方

    概要:

    初期設定が不要で手間のかからない、高速データ転送ソリューションをお探しですか?

    DL950 スコープコーダの10Gbpsイーサネットオプションは、従来のイーサネットやUSB接続の50倍の速度を実現し、高速データのキャプチャと記録のプロセスを簡素化します。

    概要:

    CANバス通信は、信頼性の高いデータ伝送が最優先される運輸業界で広く使用されています。
    適切な機器を使用することで、これらの通信の監視と記録が簡単になります。

    このビデオでは、DL950 スコープコーダをセットアップして、モータードライブの温度とその電圧および電流出力を測定する方法をご紹介します。

    概要:

    スコープコーダDL950の複数台同期インターフェースオプションは、最大5台のDL950を同期させ、最大160チャネルの電圧、電流、温度、ひずみ測定が可能となります。

    このビデオでは、複数のDL950 の接続、設定、測定を行い、統合計測ソフトウェアプラットフォームIS8000を使用して、すべてのDL950からデータを取得する方法について説明します。

    概要:

    DL950は、高速データロガー「スコープコーダ」シリーズの最新モデルです。
    8つのスロットをもつモジュラー型データロガーで、20種類以上のさまざまなモジュールを組み合わせて電気信号だけでなく、温度、振動、加速度、ひずみなどの物理現象やCAN/CAN FDなどの車載シリアルバスデータも多チャネルで同時に捉え、解析することができます。

    この動画では、DL950が持つ複数の保存ストレージの特長とデータ収録のための設定方法についてご紹介いたします。

    【目次】
    0:00 この動画の概要
    0:19 特長的な機能
    1:05 設定で考慮すべき4つのポイント
    2:00 4つのデータ記録方法と特長
    4:39 便利な機能

オンデマンドウェビナー

お気軽にお問い合わせ・ご相談ください。


お問い合わせ

Precision Making

トップ
