高速データアクイジションユニット SL1000

高速捕捉・高速転送・高速保存を追求し、
ハイパフォーマンスを実現した “高速データアクイジションユニット”

データアクイジションユニットSL1000は、多チャネル・長時間記録のオシロスコープおよび高速スキャン・ハードディスク記録のデータロガーという2つの要素を兼ね備えています。 絶縁100MS/sの測定やマルチチャネル(最大128ch)といった、従来のデータロガーやオシロスコープでは実現できない測定が可能です。

What's New


デモのご依頼

アクイジションソフトに新機能追加で更に快適に!

  • 同期運転:最大128ch (16chx8台)まで拡張可能
  • 高速捕捉:
    • 最高サンプルレート:100MS/s x 16ch
  • 高速転送/高速保存:
    • 内蔵HDD、または PC-HDDに100kS/s x 16chのデータをリアルタイムで記録可能
  • 高速表示更新:
    • PCモニターでも高速な波形表示更新
  • 入力モジュール:
    • 新開発 isoPRO 搭載
      100MS/s 12bit 1kV 絶縁モジュール
      スコープコーダシリーズの12種類のモジュールをサポート
  • マーク機能
    • モニター波形にコメント入力、Xviewerで再表示可能
  • リアルタイムX-Y表示機能
    • メイン/ズーム波形のXY表示、フリーランのXY軌跡表示
  • 自動再生機能
    • ズーム波形、ヒストリ波形の自動再生
  • ファイル機能の強化
    • 波形データ部分保存、ファイル変換(アスキー、バイナリ形式)
  • その他機能アップ
    • アキュムレート/スナップショット
  • SL1000ファイルユーティリティ
  • 見やすい波形表示画面
  • ユニットHDDファイルアクセス機能

高速捕捉・高速転送・高速保存を追及し、
ハイパフォーマンスを実現したデータアクイジションユニット

メカトロニクス・エレクトロニクス分野をはじめとした高速・低速現象の複合測定において、高速サンプルレート、高電圧の絶縁測定、長時間測定などへの要求が高まっています。“もっと高速に、もっと長時間、もっと簡単に多種多チャネルのデータを測定したい”SL1000は、お客様のこのような声にお答えします。

最大128chまで拡張可能

  • SL1000(16ch)が最大8台連結でき、最大128ch 使用可能に!

高速捕捉

  • 全16チャネル同時に最高サンプルレート100MS/s、最短サンプル周期10ns
  • 100MS/s、12ビット、帯域20MHz、1kV*絶縁モジュール
  • マルチサンプルレートに対応し、同時に異なる4種のサンプルレートで測定可能

* 702902(10:1)/700929(10:1)/701947(100:1)との組み合わせ時

高速転送・保存

  • USB2.0、Ethernet 1000BASE-T(オプション)でPCへ高速データ転送
  • PCモニターで高速リアルタイム表示(GIGAZoomエンジン)*
  • PCのハードディスクやSL1000の内蔵ハードディスク(オプション)にリアルタイムハードディスク記録(最高速度1.6MS/s=100kS/s×16ch)*

* PCの性能、計測条件に依存します。

簡単操作

  • 簡単操作のアクイジションソフトウェアを標準添付
  • 複雑な設定なしにすぐに測定開始・直感的な操作画面
  • Setup Wizard で詳細設定をナビゲート

スタンドアロン使用

  • SL1000単体でデータ記録

各種プラグインモジュール

  • プラグインモジュール用8スロットを装備
  • 高速100MS/s 12bit 絶縁モジュールなど13種類のスコープコーダシリーズプラグインジュールをサポート

高速捕捉

高速波形測定を追及し、最高100MS/sのサンプルレート(最短サンプル周期10ns)を実現しました。
100MS/s、12ビット、帯域20MHz、1kV*絶縁モジュール(720211)と組み合わせて、今まで捉えられなかった高速&高電圧現象を正確に捕捉することが可能です。
さらに、様々な信号測定に対応したモジュール群を自由に組み合わせ、幅広い波形観測用途に対応します。
*:702902(10:1)/700929(10:1)/701947(100:1)との組み合わせ時

高速捕捉で性格に波形を捕捉

長時間記録

SL1000の内蔵メモリーに長時間記録が可能です。さらに、PCのハードディスクやSL1000の内蔵ハードディスク*1にリアルタイムに長時間記録*2できます。

*1:/HD1 オプション付加時
*2:リアルタイムハードディスク記録の最高速度は計測条件に依存します。
*3:1モジュール2チャネル、トリガーモードシングル測定時

1GWメモリーに記録できる時間

マルチサンプルレート

同時に最大4種のサンプルレートで測定可能です。
測定対象に合わせて、モジュール単位でサンプルレートを最適に設定し、データファイルのサイズを低減できます。

設定例:4種のサンプルレート

高速転送&大容量全データ長を瞬時に表示するGIGAZoom機能

USB2.0、Ethernet 1000BASE-T*1でPCへ高速にデータを転送します。SL1000搭載の高速データ圧縮エンジン(GIGAZoomエンジン)により、PCモニター上にリアルタイムに波形を表示*2します。また、動作中・停止中に関わらず、全データの任意の部分を瞬時に拡大表示可能です。
高速サンプルレート,大容量データ時でも、単体測定器と同等の表示更新、ズーム表示を実現しています。
*1:/C10 オプション付加時
*2:PCの性能・計測条件により、測定中は波形表示出来るチャネル数に一部制限があります。

PCモニター画面(トリガー設定時)GIGA Zoom




ハードディスクにリアルタイム記録

連続測定しながらPCのハードディスクやSL1000の内蔵ハードディスク*1にリアルタイムに記録できます。ファイル名は自動的に定義されるのでファイル操作は不要です。PCのハードディスクとSL1000の内蔵ハードディスク*1に同時*4にリアルタイム記録可能。保存データの信頼性、堅牢性が向上し大切なデータを守ります。SL1000の内蔵ハードディスク*1には、波形ビューアーソフトウェアXviewer(標準添付)、あるいは、Ethernet*2を使ったFTP機能でアクセス可能です。

*1:/HD1 オプション付加時
*2:/C10 オプション付加時
*3:数値は参考値であり、PCの性能、計測条件に依存します。
*4:ユニット1台時のみ。連結時には、PCもしくはSL1000のどちらか一方のハードディスクのみ

リアルタイムハードディスク記録の最高速度

ハードディスク記録機能設定

設定した記録条件で必要なデータのみを効率良くハードディスクに自動記録可能です。記録先、記録開始条件、繰り返し条件等を設定できます。
フリーラン測定では、記録開始条件は即時/時刻/アラーム、記録終了条件は、連続/時刻/記録時間/アラーム、繰り返し条件は、記録間隔/記録回数が指定可能です*。 トリガー測定では、トリガーごとに測定データを記録します。 SL1000内蔵メモリーからPCのハードディスクに手動保存も可能です。

*:1測定あたりのデータファイルのサイズは、最大12GB(≒1.5GW/ch、4チャネル記録時)となります。

ハードディスク記録機能設定



スタンドアロンで使用

設定後はSL1000本体だけで測定可能です。SL1000本体のSTART/STOPキーや外部REMOTE入力で測定・記録を開始/停止できます。
スタンドアロン使用時に便利な液晶ディスプレイを装備。システムの状態、モジュールの状態、通信パラメータなどを確認できます。

スタンドアロンで使用

*1:内蔵ハードディスクは、/HD1 オプション付加時

同期運転:最大128ch (16chx8台)まで拡張

~ 入力の多チャネル化に対応!~

  • 最高サンプルレート100MS/s (全128ch同時)
  • 4つの測定グループを設定可能
  • トリガー、アラームは、全ユニットのチャネル間でコンビネーション可能
  • リアルタイムハードディスク記録の最高速度
    PC HDD : 1.6MS/s = 100kS/s x 16ch > 10kS/s x 128ch
    ユニット HDD : 1.6MS/s = 100kS/s x 16ch (各ユニットごと)
SYNC IN/OUT
最大8台まで同期測定可能

注)PC HDDとSL1000内蔵HDDへの同時記録はできません。



SL1000 ファイルユーティリティ

ファイル結合 (時間/チャネル)、ファイル分割、CSVファイル変換などが可能。
また、波形表示高速化のデータ処理機能も追加。

SL1000ファイルユーティリティ

ファイル結合作業画面例

ファイル結合作業画面例



ファイル処理



さらに見やすく使いやすくなった波形表示画面

波形表示画面

ユニットHDDファイルアクセス機能

アクイジションソフトウェアからユニットHDDへ直接アクセスし、SL1000からPCへファイルコピー可能になりました。同期運転時の全ユニット一括ファイル転送も可能です。

ユニットHDDファイルアクセス機能

インバータの二次側出力波形の観測

高速100MS/s 12bit 絶縁モジュールを利用し、インバータの二次側出力波形を観測します。
波形をより正確に捕捉できます。

インバータの二次側出力波形観測
インバータの二次側出力波形観測



サージ波形記録&電源監視

電源スイッチの開閉, 落雷などにより、電源ラインや信号ラインに印加される雑音(サージ)波形を観測・記録します。
高速・高分解能・絶縁・スタンドアロンの特長を活かし、監視やサージイミュニティ試験での電圧波形の確認・自動記録に活用できます。

サージ波形記録&電源監視



爆発・燃焼のデータ収集

高速・高分解能が必要とされる火薬・ロケットなどの性能評価に活用できます。
測定データをPCのハードディスクとSL1000の内蔵ハードディスク*1の両方*3に記録することもできます。データの堅牢性が向上します。
スタンドアロン測定やEthernet*2により遠隔でのデータ収集もできます。

測定データをPCとSL1000の両方に記録



*1:内蔵ハードディスクは、/HD1 オプション付加時   *2:/C10 オプション付加時
*3: ユニット1台時のみ。連結時には、PCもしくはSL1000のどちらか一方のハードディスクのみ



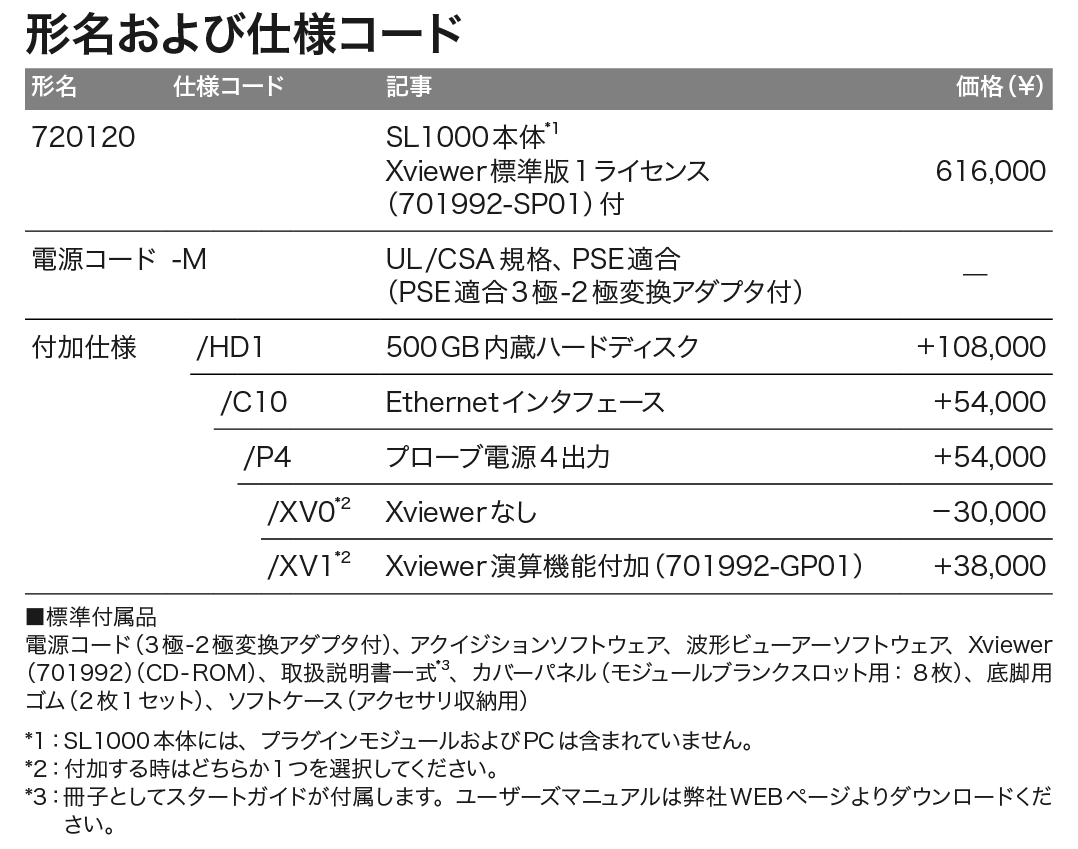

高速1MS/s 16ビット 絶縁モジュール 701251

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 600V / 140V
販売単位:1
価格 ¥120,000 (税抜)

高速10MS/s 12ビット 非絶縁モジュール 701255

最高サンプルレート: 10MS/s
A/D変換分解能:12bit
CH数:2
最大測定電圧 (DC + ACpeak): 600V / 200V
販売単位:1
価格 ¥100,000 (税抜)

ユニバーサル(電圧/温度)モジュール(2ch) 701261

最高サンプルレート: 500S/s (温度) 100kS/s (電圧)
A/D変換分解能:0.1℃ (温度) 16bit (電圧)
CH数:2
最大測定電圧 (DC + ACpeak): 42V
販売単位:1
価格 ¥100,000 (税抜)

ユニバーサル(電圧/温度)モジュール(AAF付,2ch) 701262

最高サンプルレート: 500S/s (温度) / 100kS/s (電圧)
A/D変換分解能:0.1℃ (温度) / 16bit (電圧)
CH数:2
最大測定電圧 (DC + ACpeak): 42V
販売単位:1
価格 ¥120,000 (税抜)

温度/高精度電圧絶縁モジュール 701265

最高サンプルレート: 500S/s (温度)  /  500S/s (電圧)
A/D変換分解能:0.1℃ (温度)  /  16bit (電圧)
CH数:2
最大測定電圧 (DC + ACpeak): 42V
販売単位:1
価格 ¥120,000 (税抜)

ひずみモジュール(NDIS) 701270

最高サンプルレート: 100kS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 10V
販売単位:1
価格 ¥150,000 (税抜)

ひずみモジュール(DSUB、シャントCAL対応) 701271

最高サンプルレート: 100kS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 10V
販売単位:1
価格 ¥150,000 (税抜)

加速度/電圧モジュール(AAF付) 701275

最高サンプルレート: 100kS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 42V
販売単位:1
価格 ¥140,000 (税抜)

高速100MS/s 12ビット絶縁モジュール 720211

最高サンプルレート: 100MS/s
A/D変換分解能:12bit
CH数:2
最大測定電圧 (DC + ACpeak): 1000V / 200V
販売単位:1
価格 ¥320,000 (税抜)

高速10MS/s 12 ビット絶縁モジュール 720250

最高サンプルレート: 10MS/s
A/D変換分解能:12bit
CH数:2
最大測定電圧 (DC + ACpeak): 800V / 200V
販売単位:1
価格 ¥100,000 (税抜)

温度/高精度電圧絶縁モジュール(低ノイズ型) 720266

最高サンプルレート: 125S/s (温度) / 125S/s (電圧)
A/D変換分解能:0.1℃ (温度) / 16bit (電圧)
CH数:2
最大測定電圧 (DC + ACpeak): 42V
販売単位:1
価格 ¥120,000 (税抜)

高圧1MS/s 16ビット絶縁モジュール(AAF、RMS付) 720268

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 1000V
販売単位:1
価格 ¥130,000 (税抜)

周波数モジュール 720281

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 420V / 42V
販売単位:1
価格 ¥150,000 (税抜)

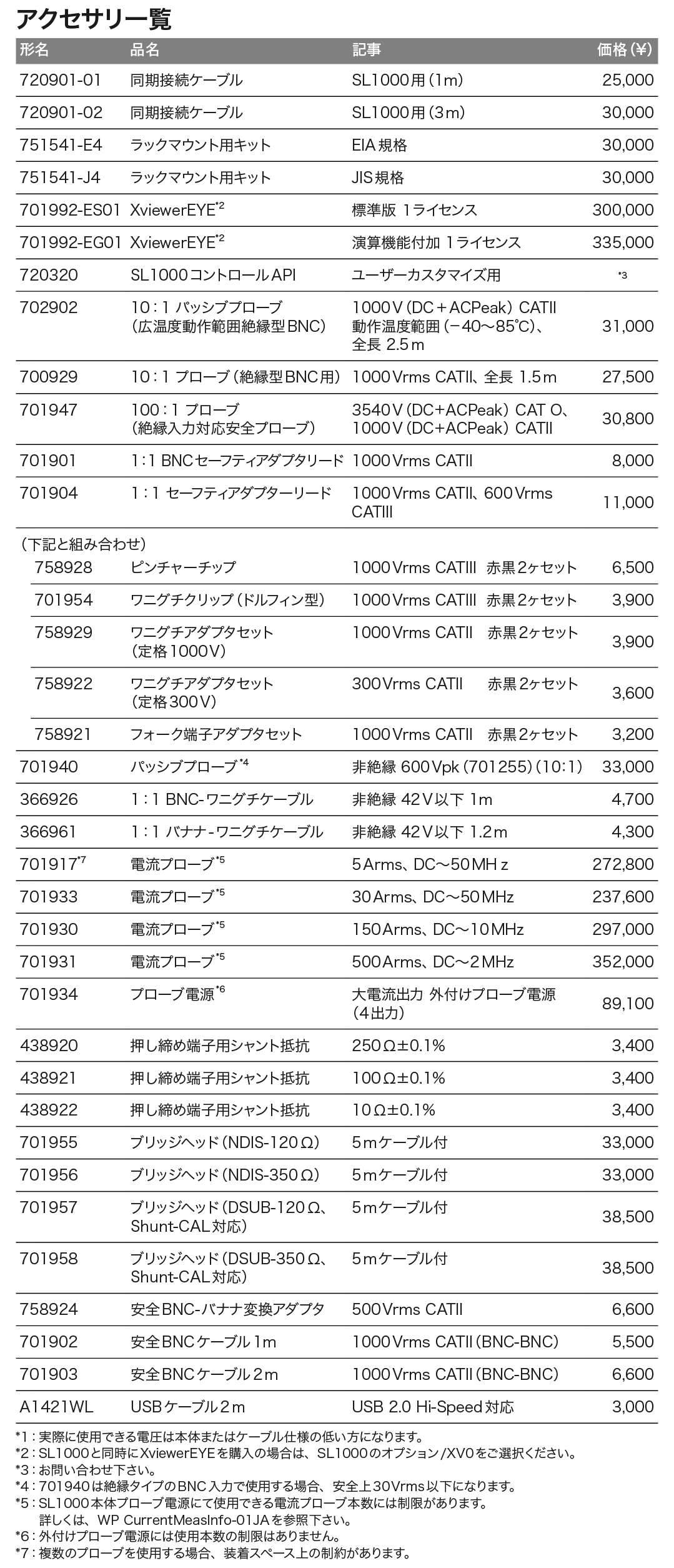

変換アダプタ 366923

接栓アダプタ T型BNC用
販売単位:1
価格 ¥2,400 (税抜)

BNCケーブル 366924

BNC-BNC(1m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥3,000 (税抜)

BNCケーブル 366925

BNC-BNC(2m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥4,000 (税抜)

接続ケーブル 366926

1:1 BNC-ワニグチケーブル(1m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥4,200 (税抜)

測定リード 366961

1:1 バナナ-ワニグチケーブル(1.2m)、42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥3,900 (税抜)

シャント抵抗 438920

250Ω ±0.1%
販売単位:1
価格 ¥3,000 (税抜)

シャント抵抗 438921

100Ω ±0.1%
販売単位:1
価格 ¥3,000 (税抜)

シャント抵抗 438922

10Ω ±0.1%
販売単位:1
価格 ¥3,000 (税抜)

高電圧差動プローブ 700924

1400Vpk 1000Vrms-CATIII DC~100MHz帯域
販売単位:1
価格 ¥80,000 (税抜)

高電圧差動プローブ 700925

500Vpk CATIII DC~15MHz帯域
コモンモード電圧が乗った電位差の測定が可能
単三乾電池4本で動作可能
1MΩ入力のオシロで使用できる
販売単位:1
価格 ¥50,000 (税抜)

10:1プローブ (絶縁型BNC用) 700929

1000Vrms-CATII 10:1 DC~100MHz帯域
スコープコーダシリーズ絶縁入力モジュール用
販売単位:1
価格 ¥25,000 (税抜)

1:1セーフティアダプタリード 701901

1000Vrms-CATⅡ 1.6m 安全型BNC(オス)-安全端子(バナナ オス)
701954, 758921, 758922, 758929などと組合せて使用
販売単位:1
価格 ¥7,000 (税抜)

安全BNCケーブル 701902/701903

701902:1000Vrms-CATII(BNC-BNC) 1m
販売単位:1
価格 ¥5,000 (税抜)

701903:1000Vrms-CATII(BNC-BNC) 2m
販売単位:1
価格 ¥6,000 (税抜)

ロングテストクリップ 701906

1000V 0.3m 赤黒2ヶセット
700924, 701901, 701926用
販売単位:1
価格 ¥10,000 (税抜)

高感度電流プローブ 701917

5Arms DC~50MHz帯域
1mAからの微小電流測定に
販売単位:1
価格 ¥230,000 (税抜)

高電圧差動プローブ 701926

周波数帯域:DC~50MHz 差動入力電圧範囲:5000Vrms/7000Vp-p
減衰比:1000:1、100:1切り替え
販売単位:1
価格 ¥220,000 (税抜)

電流プローブ 701930

150Arms DC~10MHz帯域
プローブパワー対応
販売単位:1
価格 ¥250,000(税抜)

電流プローブ 701931

500Arms DC~2MHz帯域
プローブパワー対応
販売単位:1
価格 ¥300,000 (税抜)

電流プローブ 701933

30Arms DC~50MHz帯域
プローブパワー対応
販売単位:1
価格 ¥200,000 (税抜)

プローブ電源 701934

電流/FET/差動の各プローブへの電源供給が可能(4本)
AC100V/200V両電源対応
販売単位:1
価格 ¥75,000 (税抜)

パッシブプローブ 701940

スコープコーダシリーズ非絶縁入力モジュール用
600Vpk モジュール 701255用 10:1
販売単位:1
価格 ¥15,000 (税抜)

100:1プローブ (絶縁型BNC用) 701947

スコープコーダシリーズ絶縁入力モジュール用
DC~200MHz(-3dB) 減衰比:1/100
3540V(DC+Acpeak):CATⅠプローブ単体
1000V(DC+Acpeak):CATⅡプローブ単体
100MΩ/約7pF 1.5m
販売単位:1
価格 ¥28,000 (税抜)

プラグオンクリップ 701948

1000V(DC+Acpeak) 約3.3pF 0.3m
700929, 701947用
販売単位:1
価格 ¥15,000 (税抜)

ワニグチクリップ(ドルフィン型) 701954

1000Vrms-CATII 赤黒2ヶセット
販売単位:1
価格 ¥3,500 (税抜)

701955/701956 NDIS ブリッジヘッド 120Ω/350Ω

701955:120Ω NDIS ケーブル5m付
販売単位:1
価格 ¥30,000(税抜)

701956:350Ω NDIS ケーブル5m付
販売単位:1
価格 ¥30,000(税抜)

701957/701958 DSUB ブリッジヘッド 120Ω/350Ω

701957:ブリッジヘッド(DSUB、120Ω) シャントキャル、5mケーブル付き
販売単位:1
価格 ¥35,000(税抜)

701958:ブリッジヘッド(DSUB、350Ω) シャントキャル、5mケーブル付き
販売単位:1
価格 ¥35,000(税抜)

10:1 パッシブプローブ (絶縁型BNC用) 702902

スコープコーダシリーズ絶縁入力モジュール用
1000Vrms-CATII 10:1
広温度範囲動作 (-40~85℃) 60MHz帯域 2.5m
販売単位:1
価格 ¥28,000 (税抜)

同期接続ケーブル 720901-01

同期運転用(1m)
販売単位:1
価格 ¥25,000 (税抜)

同期接続ケーブル 720901-02

同期運転用(3m)
販売単位:1
価格 ¥30,000 (税抜)

変換アダプタ 751512

バナナ(オス)-バインディングポスト変換
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥3,300 (税抜)

測定リードセット 758917

1000Vrms-CATⅡ 0.75m、安全端子(バナナ オス)-安全端子(バナナ オス) 赤黒2本セット
701959, 758921, 758922, 758929などと組合せて使用
販売単位:1
価格 ¥5,500 (税抜)

フォーク端子アダプタセット 758921

1000Vrms-CATII 赤黒2ヶセット、フォーク端子4mm-バナナ端子(メス)変換
販売単位:1
価格 ¥2,800 (税抜)

ワニグチアダプタ(小) 758922

定格300V 300Vrms-CATII 赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥2,200 (税抜)

安全端子アダプタセット 758923

バネ押さえタイプ (バナナ オス)、 赤黒2ヶセット
販売単位:1
価格 ¥2,800 (税抜)

BNC変換アダプタ 758924

500Vrms-CATII 安全端子(バナナ メス)-BNC(オス)変換
販売単位:1
価格 ¥6,600 (税抜)

ワニグチアダプタ(大) 758929

定格1000V 1000Vrms-CATII 赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥3,500 (税抜)

安全端子アダプタセット 758931

ネジ締めタイプ (バナナ オス)、 赤黒2ヶセット
ケーブル固定用1.5mm六角レンチ(B9317WD)付
販売単位:1
価格 ¥2,000 (税抜)

測定リード 758933

安全端子ケーブル 1m、アダプタ・クリップと組み合わせて使用
定格:1000V CAT II 赤黒2本セット
販売単位:1
価格 ¥4,400 (税抜)

USBケーブル A1421WL

USB2.0 Hi-Speed対応 2m
販売単位:1
価格 ¥3,000 (税抜)

電源ケーブル B9852MJ

DL本体端子またはプローブ電源から電源供給用
販売単位:1
価格 ¥3,500 (税抜)

ラックマウント用キット 751541-E4

EIA規格対応
販売単位:1
価格 ¥30,000 (税抜)

ラックマウント用キット 751541-J4

JIS規格対応
販売単位:1
価格 ¥30,000 (税抜)
