ソースメジャーユニット GS610

YOKOGAWAの直流技術を結集し、高精度・高速応答を一台に集約

GS610は電圧・電流発生および測定機能を搭載した高精度・高機能のプログラマブル電圧電流源です。
最大出力電圧は110V,最大出力電流は3.2Aで、ソース動作(電流の供給)およびシンク動作(電流の吸い込み)が可能なため、広範囲にわたる基本電気特性の評価を行なうことができます。

本体価格:¥550,000~

デモのご依頼

  • 110V、3.2Aまでのソース&シンク動作(4象現動作)
  • 基本確度:±0.02% (直流電圧発生において)
  • 最速100μsec 毎のスイープ出力
  • 豊富なスイープパターン(リニア、ログ、任意スイープ)を搭載
  • 最大65535点のソースメジャーデータを内部メモリに格納
  • WEBサーバー機能によるリモート制御とファイル転送
    (/C10オプション搭載時のみ)
  • USBストレージを用いたカーブトレーサ機能

電圧電流発生および測定範囲

最大電圧110V、最大電流3.2A、最大電力60Wのソース動作(電流の供給)およびシンク動作(電流の吸い込み)による4象限動作が可能です。 出力分解能および測定分解能は5.5桁です。

電圧発生/測定レンジ: 200mV~110V
電流発生/測定レンジ: 20μA~3.2A

  • 最大出力電流
  • :±3.2A(出力電圧±12V以下)
    :±2A(出力電圧±30V以下)
    :±1A(出力電圧±60V以下)
    :±0.5A(出力電圧±110V以下)
電圧電流発生および測定範囲

発生および測定機能

GS610は定電圧源と定電流源、電圧計と電流計によって構成されます。
個々の動作はもちろん、組合わせにより多数の動作モードを選択できます。

動作モード:
電圧発生/電流測定 (VS/IM)、電圧発生/電圧測定 (VS/VM)
電流発生/電圧測定 (IS/VM)、電流発生/電流測定 (IS/IM)
電圧発生(VS)、電流発生(IS)、抵抗測定(VS/IM、IS/VM)

また、リモートセンス、ローカルセンスを内部切替することにより、2線式、4線式での制御と測定が可能です。

GS610の構成

多彩な動作モード

GS610の電圧電流発生部にはDC発生モードとパルス発生モードがあります。
各発生モードについて連続出力、リニアスイープ、ログスイープ、プログラムスイープといった4種類の動作モードが用意されており、プログラムスイープモードではユーザが任意のスイープパターンを定義できます。
各スイープモードでは最小100μs毎に出力レベルを変化させることができます。

DC発生モード
DC出力モード

パルス発生モード
パルス出力モード

発生と測定のタイミング(ソースメジャーサイクル)

ソースメジャーサイクル(最短1msecでのソース&メジャー)

GS610ではパルス発生モードおよびスイープ動作モードの場合に、下図のように発生タイミングと測定タイミングを同期させることができます。
内部/外部トリガを基点にソースディレイ経過後に発生を開始し、ソースレベルが安定するまでの時間(メジャーディレイ)を経過した時点で、所定の積分時間による測定を行ないます。パルス印加後、負荷の応答を待ってから測定する場合に必要な機能です。
ソースメジャーサイクルは信号発生と測定の最小単位であり、GS610では最短1msecでの発生/測定動作(ソースメジャーサイクル)が可能です。

ソースメジャーサイクル(最短1msecでのソース&メジャー)

*1:メジャーOFFの場合、 100μs~3600s(DCモード)
200μs~3600s(パルスモード)

スイープ動作を利用した差分測定機能

スイープ動作を利用して2回の測定を行ない、1回目と2回目の差分を測定することができます。
スイープデータ1のソース値が確定した時点でメジャー1の測定を行ない、次いでスイープデータ2のソース値が確定した時点でメジャー2の測定を行ない、メジャー1からメジャー2の測定値を減算して差分を求めます。 2回の測定を短時間内に実施することにより、オフセット変動の影響をキャンセルした高精度な測定が可能です。
また、ソース1=-1×ソース2のように絶対値が等しく極性が異なる電圧を印加して差分測定を行なうことにより、接合部での熱起電力によるオフセット誤差の影響をキャンセルすることができます。

スイープ動作を利用した差分測定機能
測定結果演算:(メジャー1)-(メジャー2)



電圧・電流のゼロ発生機能

GS610のゼロ発生機能では電圧/電流のゼロ値を発生するとともに、出力の状態を高インピーダンス/低インピーダンスに切替えることが可能です。
ゼロ発生状態では出力リレーをON状態にしたままで、負荷への電圧印加や電流供給を停止することができます。
本機能では出力リレーのチャタリングや接点寿命の問題を回避でき、さらに出力ON/OFFの動作時間を短縮することができます。

電圧のゼロ発生



電流のゼロ発生

  • 低インピーダンス:
    電流リミッタは通常の設定値
  • 高インピーダンス:
    電流リミッタはレンジの0.5%

  • 低インピーダンス:
    電圧リミッタはレンジの0.5%
  • 高インピーダンス:
    電圧リミッタは通常の設定値
電圧のゼロ発生   電流のゼロ発生

外部入出力および 同期運転

GS610は豊富な外部入出力を用意しています。 発生と測定のタイミングを示すトリガ入出力信号、出力リレーのON/OFF制御信号、ゼロ発生のON/OFF制御信号、コンパレータ判定結果出力などの信号をBNCおよび多芯コネクタを介して入出力できます。
また、GS610のトリガ出力を別機のトリガ入力にBNC接続するだけで、複数のGS610を同期運転できます。
(コネクタ形状等の外観については リアパネル の項を参照してください。)

GS610外部入出力
信号名
機能
TRIG IN トリガ入力
SWEEP START IN スイープ開始入力
CTRL IN INTERLOCK インターロック入力
OUTPUT リレー制御入力
ZERO ゼロ発生制御入力
TRIG OUT ORIGIN トリガ出力
SOURCE CHANGE ソース変化タイミング出力
MEASURE BEGIN メジャー開始タイミング出力
MEASURE END メジャー終了タイミング出力
PULSE END パルス立下がりタイミング出力
SWEEP
SYNC
OUT
ORIGIN スイープ同期出力
TURN END スイープ1ターン終了タイミング出力
ALL END スイープ全終了タイミング出力
CTRL
OUT
INTERLOCK インターロックスルー出力
OUTPUT リレー状態出力
ZERO ゼロ出力状態出力
PROGRAM プログラマブル出力
COMPARE HI 比較結果出力 HIGH
COMPARE IN 比較結果出力 IN
COMPARE LO 比較結果出力 LOW
COMPARE OV 比較結果出力
オーバーレンジ
COMPARE END 比較完了

USBストレージを用いたカーブトレーサ機能

ソースメジャーユニットGS610とパソコンをUSB接続すると、GS610の内部メモリはUSB記憶装置デバイス(リムーバブルディスク)としてパソコンに認識されます。
GS610の発生パターンを汎用ワークシート上で作成し、このパターンファイルをドラッグ&ドロップ操作するだけでGS610の内部メモリに簡単に格納できます。
GS610はこのファイルに書かれた発生パターンに従って電圧または電流レベルをスイープし、各点における負荷電流または電圧値を測定し、測定結果をGS610の内部メモリに格納します。
面倒なプログラミングや専用ソフトウエアの導入は一切不要です。

USBストレージによる簡単プログラミング

ユーザ定義の演算機能

GS610では専用演算子の組み合わせによる自由演算が可能です。
測定値の線形変換や電力演算、現在測定値からの次回発生値の演算、関数式による発生データのリアルタイム演算などが可能です。
演算式はパソコン上のテキストエディタで作成し、USB経由でGS610の内部メモリに保存します。

演算式ファイルイメージ

演算式

イーサネット通信(/C10 オプション)

Ethernetインターフェース(/C10オプション)を搭載することにより、ネットワーク環境でのリモート制御や ファイル転送が可能です。

Web Server

Ethernet で接続されたGS610を Internet Explorer上からコントロールすることができます。

  • リモート操作
    • ブラウザー上にGS610のフロントパネルイメージを表示し、リモートで操作することができます。
  • ファイル転送
    • GS610の内部メモリをパソコンのファイルサーバーとして扱うことができます。
    • GS610の内部メモリに出力パターンを転送したり、測定結果データをパソコンに読み込んだりすることができます。

コマンド制御機能

GP-IBやRS-232と同様のコマンド制御が可能です。最大5クライアントまで接続できます。

イーサネット通信

リアパネル

ソースメジャーユニットGS610リアパネル
トリガ/スイープ/コントロール入力
(BNCコネクタ)

トリガ入力、スイープ開始入力、制御入力のうち、
いずれか1つを選択します。

トリガ/スイープ/コントロール出力
(BNCコネクタ)

トリガ出力、スイープ同期出力、制御出力のうち、
いずれか1つを選択します。

GP-IB
パソコンからリモート制御するためのインターフェース(IEEE488準拠)。

外部入出力
外部機器との同期コントロール信号および
コンパレータ判定結果出力。

シリアル(RS-232)

USB-PC接続
パソコンと接続してGS610内部メモリをUSB
記憶装置デバイスとして動作させます。

イーサネット(/C10オプション)
100BASE-TX/10BASE-Tに準拠。
FTPファイル転送が可能です。

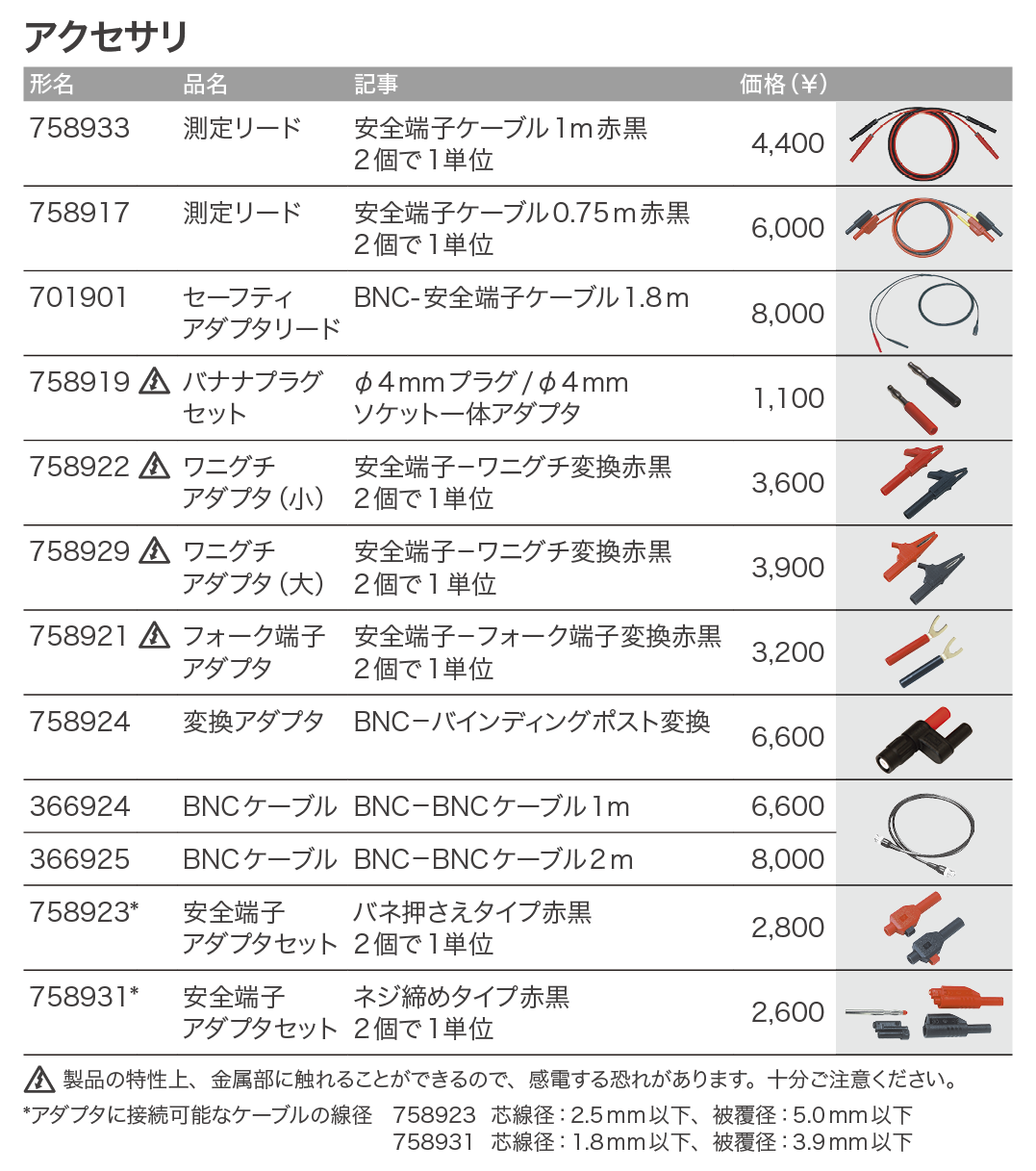

1:1セーフティアダプタリード 701901

1000Vrms-CATⅡ 1.6m 安全型BNC(オス)-安全端子(バナナ オス)
701954, 758921, 758922, 758929などと組合せて使用
販売単位:1
価格 ¥7,000 (税抜)

安全BNCケーブル 701902/701903

701902:1000Vrms-CATII(BNC-BNC) 1m
販売単位:1
価格 ¥5,000 (税抜)

701903:1000Vrms-CATII(BNC-BNC) 2m
販売単位:1
価格 ¥6,000 (税抜)

測定リードセット 758917

1000Vrms-CATⅡ 0.75m、安全端子(バナナ オス)-安全端子(バナナ オス) 赤黒2本セット
701959, 758921, 758922, 758929などと組合せて使用
販売単位:1
価格 ¥5,500 (税抜)

フォーク端子アダプタセット 758921

1000Vrms-CATII 赤黒2ヶセット、フォーク端子4mm-バナナ端子(メス)変換
販売単位:1
価格 ¥2,800 (税抜)

ワニグチアダプタ(小) 758922

定格300V 300Vrms-CATII 赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥2,200 (税抜)

バナナプラグセット 758919

Φ4mmプラグ/Φ4mmソケット一体アダプタ 赤黒2ヶセット、定格30VAC~60VDC 30A
販売単位:1
価格 ¥1,100 (税抜)

安全端子アダプタセット 758923

バネ押さえタイプ (バナナ オス)、 赤黒2ヶセット
販売単位:1
価格 ¥2,800 (税抜)

BNC変換アダプタ 758924

500Vrms-CATII 安全端子(バナナ メス)-BNC(オス)変換
販売単位:1
価格 ¥6,600 (税抜)

ワニグチアダプタ(大) 758929

定格1000V 1000Vrms-CATII 赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥3,500 (税抜)

安全端子アダプタセット 758931

ネジ締めタイプ (バナナ オス)、 赤黒2ヶセット
ケーブル固定用1.5mm六角レンチ(B9317WD)付
販売単位:1
価格 ¥2,000 (税抜)

測定リード 758933

安全端子ケーブル 1m、アダプタ・クリップと組み合わせて使用
定格:1000V CAT II 赤黒2本セット
販売単位:1
価格 ¥4,400 (税抜)

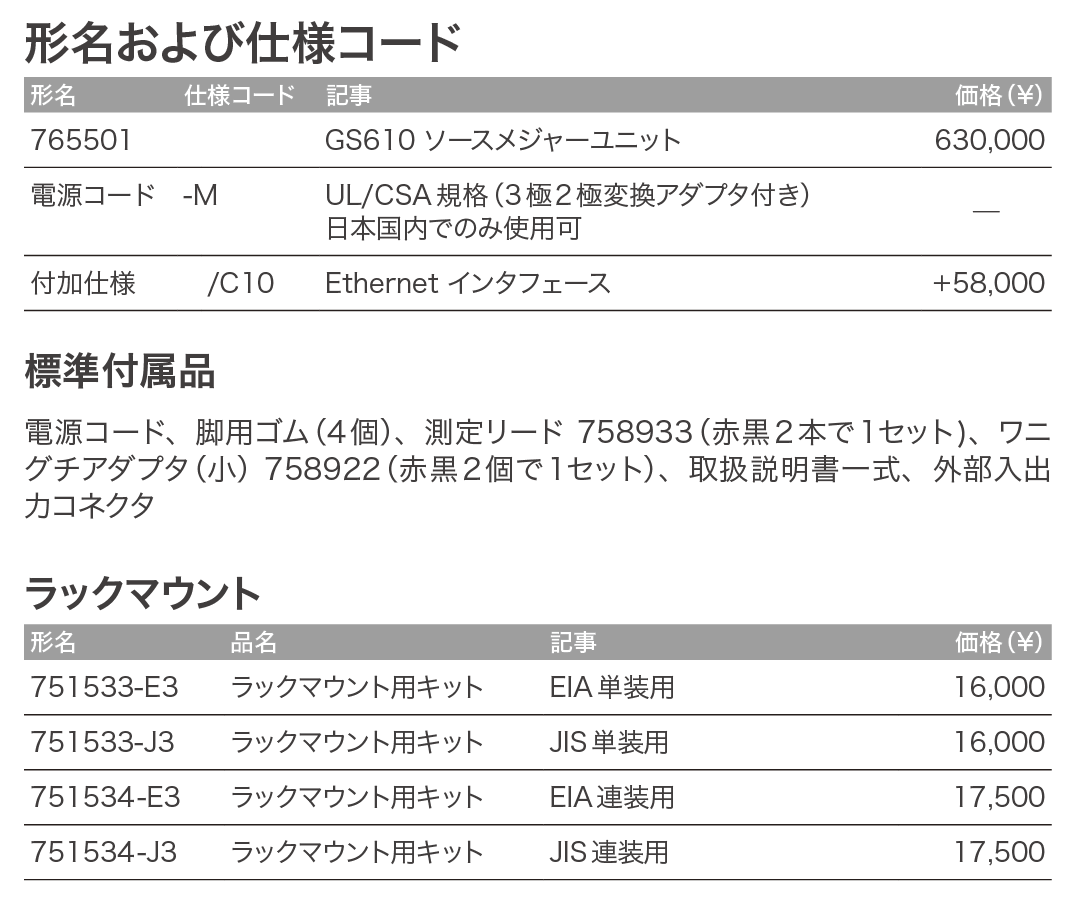

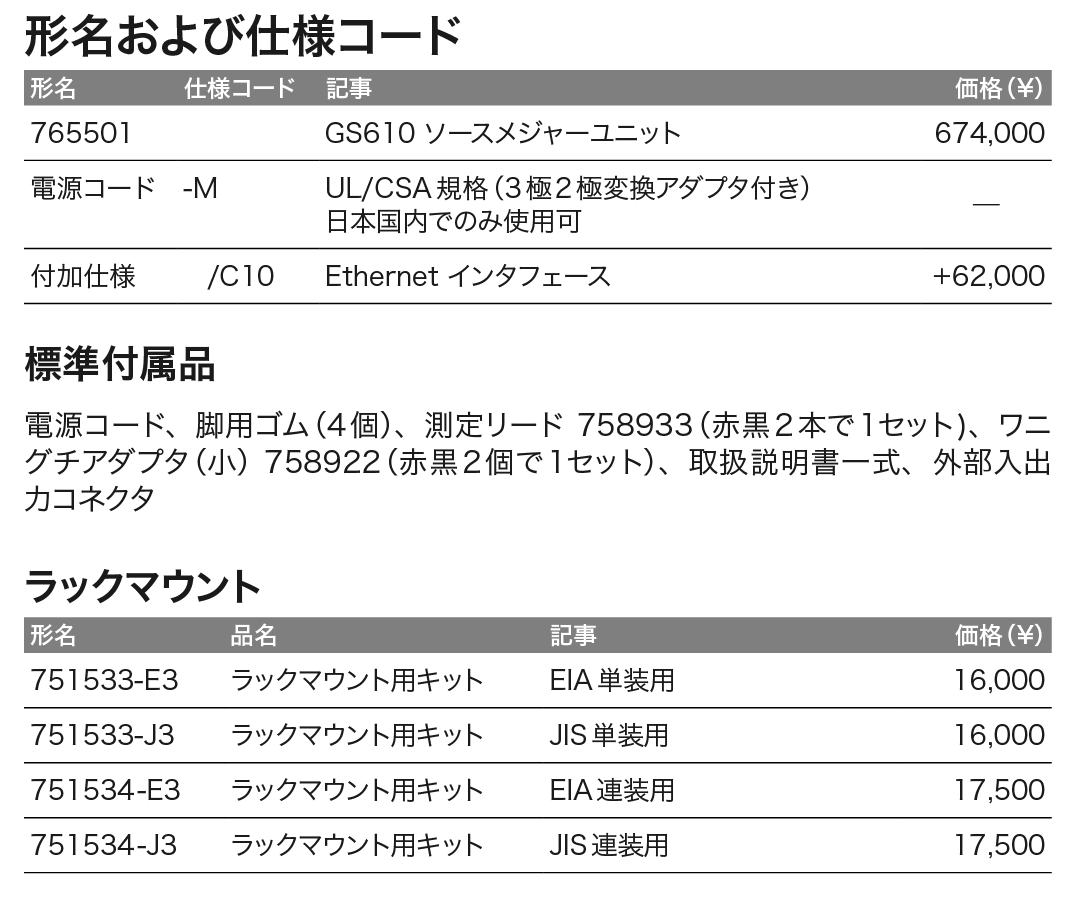

ラックマウント用キット 751533-E3

EIA単装用
販売単位:1
価格 ¥16,000 (税抜)

ラックマウント用キット 751533-J3

JIS単装用
販売単位:1
価格 ¥16,000 (税抜)

ラックマウント用キット 751534-E3

EIA単装用
販売単位:1
価格 ¥16,000 (税抜)

ラックマウント用キット 751534-J3

JIS連装用
販売単位:1
価格 ¥16,000 (税抜)
