プレシジョンDCキャリブレータ 2553A

直流電圧を±32Vの範囲で、直流電流を±120mAの範囲で高確度・高安定に出力可能

電圧・電流測定器の校正はもちろん、熱電対および測温抵抗体(RTD)を用いて測定する温度計・温度調節計を校正できます。桁ごとに用意された設定ダイヤルにより、直観的に出力値を変更できます。

LCA

従来機種と比べて、エネルギー、CO2、NOx、SOx を約66%削減
ライフサイクルアセスメント結果

  • 高確度
    直流電圧:±75ppm 直流電流:±120ppm
  • 高安定度、低ノイズ
    安定度:±15ppm/h ノイズ:2µVrms
  • 高分解能
    5.5桁 ±120,000表示カウント

直観的な操作性

機能、桁ごとに分かれた設定ダイヤルやスイッチにより、直観的な操作を実現し、簡単にご使用いただけます。また、数値表示には7セグメントを採用し、視認性を高めています。

さまざまな温度校正に対応

熱電対タイプとして一般的なJ、T、E、Kのほか、6種類のタイプを追加しました。
これらの10種類の熱電対タイプはすべてIECで規定されています。
測温抵抗体として広く使われるPt100に対応します。出力値として温度値はもちろん、抵抗値設定も可能なので、温度値・抵抗値のどちらでも校正できます。

熱電対タイプ 発生範囲 [°C]
R -50 ~ 1768
S -50 ~ 1768
B 0 ~ 1820
J -210 ~ 1200
T -270 ~ 400
E -270 ~ 1000
K -270 ~ 1300
N -270 ~ 1300
C 0 ~ 2315
A 0 ~ 2500
測温抵抗体 発生範囲 [°C]
Pt100 -200 ~ 850
抵抗発生レンジ 発生範囲 [Ω]
400Ω 18 ~ 400

通信プログラム互換

従来モデルの2553向けに作成した通信プログラムが使用可能です。 2553互換モードに設定することで、通信プログラムを変更せずに製品の入れ替えができます。 複数台の2553を使用しているシステムに2553Aを混在させることも可能です。

従来モデル2553との主な比較

  2553A 2553
直流電圧 レンジ 10mV、100mV、1V、10V、30V 10mV、100mV、1V、10V
確度(1Vレンジ) ±75ppm(1年) ±300ppm(1年)
出力抵抗(100mVレンジ) 10mΩ以下 1.5Ω以下
直流電流 レンジ 1mA、10mA、30mA(最大出力30V)、100mA 1mA、10mA、100mA
確度(1mAレンジ) ±120ppm(1年) ±400ppm(1年)
温度 熱電対タイプ R、SB、J、T、E、K、NCAユーザー設定 R、J、T、E、K
測温抵抗体(RTD) Pt100ユーザー設定 非対応
抵抗発生 400Ωレンジ 非対応
表示桁数 5.5桁 4.5桁
ダイヤル数 5 3
外形寸法 約213 (W) x 132 (H) x 300 (D) mm 約228 (W) x 149 (H) x 365 (D) mm
質量 約3kg 約8kg
通信インタフェース USB-TMCEthernet
GP-IB(2553コマンド互換モードあり、
2553との入れ替え・混在可能)
GP-IB(オプション)

太字は2553からの改善点です。
※ 一部、プログラムの変更が必要になる場合があります。

出力端子の基準接点補償

2553Aの出力端子を基準接点とする「内部RJC」モードを搭載しています。外部の基準接点を使わず熱電対で校正対象に接続できるので、さまざまな測定端子に対応します。外部センサーを使った「外部RJC」モードでは、汎用性の高いセンサー接続端子を搭載したので、お客様でご用意いただいたPt100をご使用いただけます。この他に、補償値を数値入力して設定する「手動RJC」モードもあります。

基準接点補償

ユーザー定義温度校正

熱電対および測温抵抗体について、ユーザー定義を用意しています。温度と電圧、または温度と抵抗値の関連パラメータを記述したテキストファイルを2553Aにコピーすることにより、さまざまなタイプの熱電対、RTD出力が簡単にでき、幅広い温度計・ 温度調節計・データロガーの校正が可能になります。テキストファイルはPCのテキストエディタやエクセルなどで簡単に作成できます。PCと2553AをUSBケーブルで接続することで、2553Aの内蔵メモリがマスストレージドライブとしてPC側に認識されるので、ドラッグ&ドロップ操作で簡単にファイルをコピーできます。

ユーザー定義温度校正

アナログメーターの校正・検査

±32Vまでの直流電圧アナログメーターおよび±120mAまでの直流電流アナログメーターの校正・検査ができます。クリック感の強い桁ごとのダイヤルにより、校正・検査対象であるアナログメーターの針から目を離すことなく、2553Aの出力値を変更できます。5.5桁の分解能が、より精度の高い校正を実現します。

アナログメーターの校正・検査

温度調節計の校正・検査

熱電対や測温抵抗体を用いた温度調節計やデータロガーを、温度値または抵抗値で校正・検査できます。熱電対ではIECで規定されている10種類のタイプに対応します。温度値を設定することで、対応する熱電対起電力を出力し、温度調節計などを校正します。高精度出力により、従来モデル2553では校正がむずかしかった高精度な温度測定器もカバーします。測温抵抗体では一般的に広く使われるPt100に対応します。温度値を設定することで、対応する抵抗値を出力し、校正します。温度値のみならず抵抗値での設定もできるので、抵抗値による校正も可能です。

温度調節計の校正・検査

変換器の校正・検査

2553Aは圧力や流量、温度などの変換器・伝送器や、たとえばpH計、ORP計、導電率計、溶存酸素計などの環境機器の変換器の校正にも適しています。高い電圧出力確度によって、より高い測定精度が必要とされる変換器の開発や製品検査においても、2553Aをご活用いただけます。

変換器の校正・検査

2線式伝送器のシミュレート

2553Aの30mAレンジでは、電流の吸い込み(シンク)動作が可能です。たとえば、ディストリビュータからの電流を吸い込むことで、4−20mAの信号を取り扱う2線式伝送器の模擬ができます。

2線式伝送器のシミュレート



機能


従来器2553から削られた機能は?


2553Aで追加された機能は?


ユーザー定義機能の温度定義方法は?


出力分割機能が削除された理由は?


ガード端子が削除された理由は?



出力


電流出力値が負の場合はシンクできるのか?


抵抗発生機能の用途は?


抵抗発生範囲をもっと拡大できないか?たとえば4000Ω。


2台つないで200mAを出力することは可能か?


華氏表示できるモデルは日本国内で購入可能か?



温度


RJセンサー257875の仕様は?


RJセンサーを含めての校正や成績表は用意できるか?


推奨のRJセンサーは?


外部RJCモードにすると、異常値がしばらく表示されるが問題ないか?



通信


GPIBのアドレスはどうやって設定しますか?


GPIBのTALK ONLYモードやADDRESSABLEモードはありますか?


EthernetやUSBでも旧2560の通信コマンドは使えますか?



設置


ラックマウント金具は旧2553のものを使えるか?


チルト機能はあるか?


縦置きでの確度保障は?



調整・構成


ユーザ調整機能はあるか?


調整値の保存に電池は必要か?


JCSS校正には対応できるか?

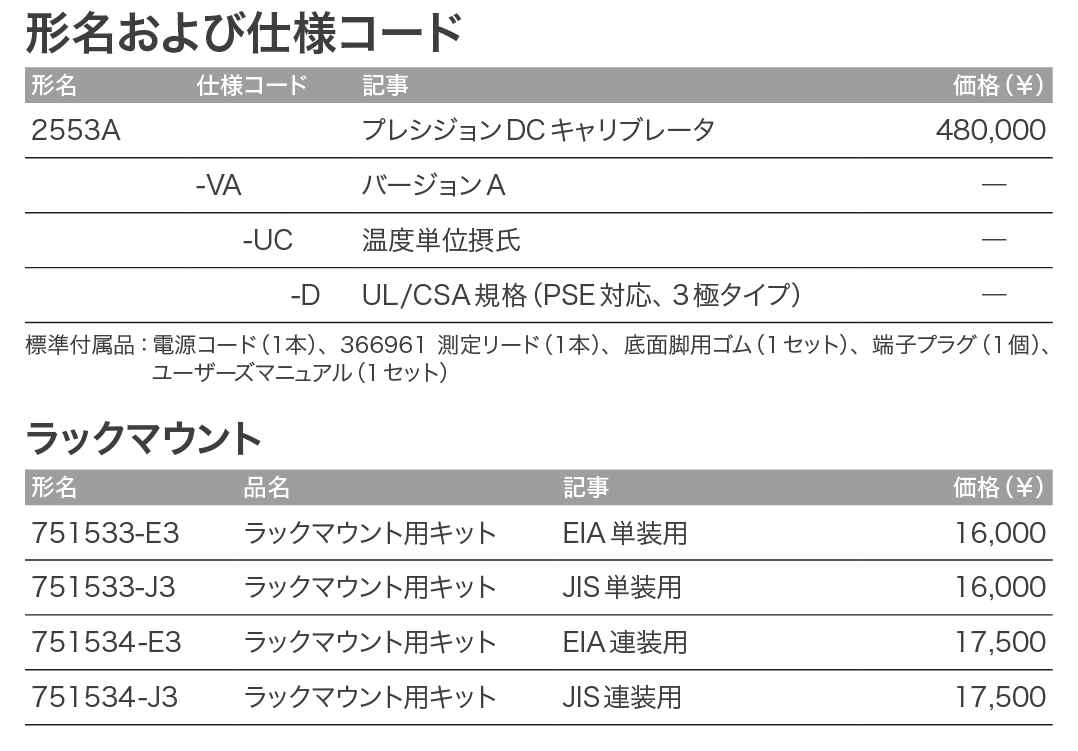

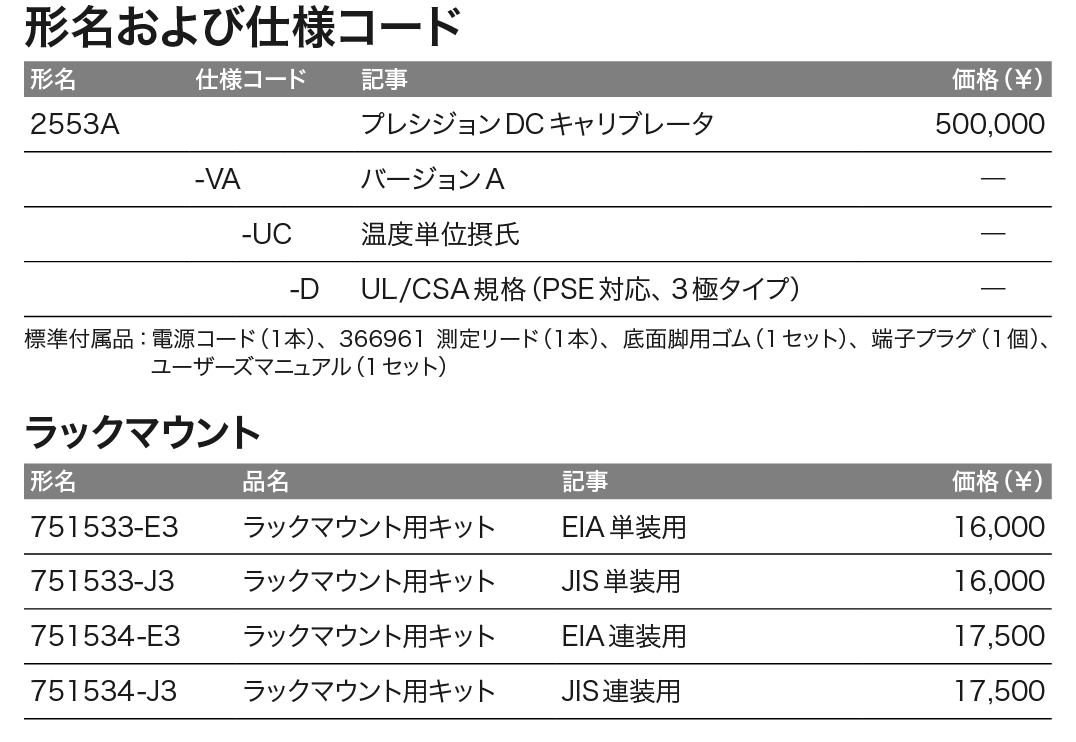

2553A_価格_左

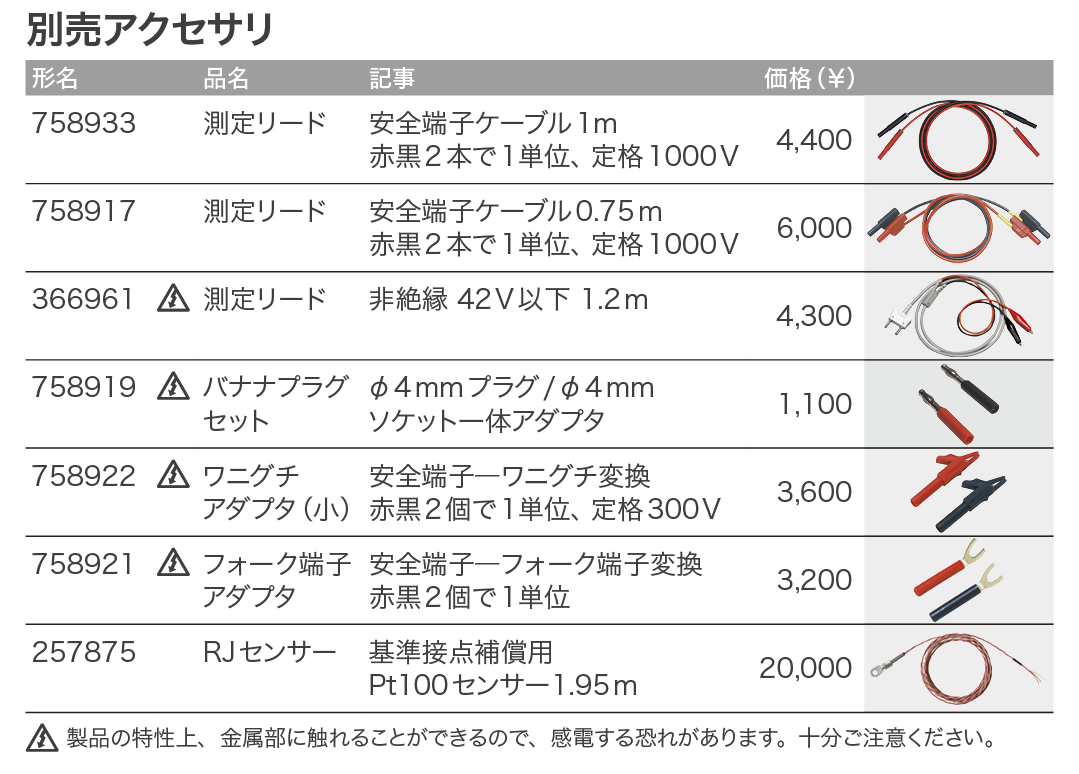

2553A_価格_右

記載内容は2022年10月1日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。



測定リードセット 758917

1000Vrms-CATⅡ、0.75m、安全端子(バナナ オス)‐安全端子(バナナ オス)赤黒2本セット
701959、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥5,500 (税抜)

1:1 バナナ-ワニグチケーブル 366961

非絶縁、42V以下、1.2m
販売単位:1
価格 ¥3,900 (税抜)

測定リード 758933

安全端子ケーブル、1m、アダプタ・クリップと組み合わせて使用
定格:1000V CAT III 赤黒2本セット
販売単位:1
価格 ¥4,400 (税抜)

フォーク端子アダプタセット 758921

1000Vrms-CATII、赤黒2ヶセット、フォーク端子4mm-バナナ端子(メス)変換
販売単位:1
価格 ¥2,800 (税抜)

ワニグチアダプタ(小)758922

定格300V、300Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥2,200 (税抜)

RJセンサー 257875

基準接点補償用センサー、長さ:約1.95m、先端はPt100
販売単位:1
価格 ¥20,000 (税抜)

安全端子アダプタセット 758923

バネ押さえタイプ(バナナ オス)、赤黒2ヶセット
販売単位:1
価格 ¥2,800 (税抜)

ワニグチアダプタ(大)758929

定格1000V、1000Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)‐ワニグチ変換
販売単位:1
価格 ¥3,500 (税抜)

バナナプラグセット 758919

Φ4mmプラグ/Φ4mmソケット一体アダプタ 赤黒2ヶセット、定格30VAC~60VDC 30A
販売単位:1
価格 ¥1,100 (税抜)

安全端子アダプタセット 758931

ネジ締めタイプ(バナナ オス)、赤黒2ヶセット
ケーブル固定用1.5mm六角レンチ(B9317WD)付
販売単位:1
価格 ¥2,000 (税抜)

ラックマウント用キット 751533-E3

EIA単装用
販売単位:1
価格 ¥16,000 (税抜)

ラックマウント用キット 751533-J3

JIS単装用
販売単位:1
価格 ¥16,000 (税抜)

ラックマウント用キット 751534-E3

EIA連装用
販売単位:1
価格 ¥16,000 (税抜)

ラックマウント用キット 751534-J3

JIS連装用
販売単位:1
価格 ¥16,000 (税抜)
