電流プローブ

電流プローブ 701917/ 701918/ 701928/ 701929/ 701930/ 701931/ 701932/ 701933 は、電流を電圧に変換することで、オシロスコープで電流波形を簡単に観測するためのツールです。

微小電流から大電流まで、広帯域の電流測定をサポート !

測定対象例

  • インバータ機器の電流測定
  • 回転機器(モーター)の負荷電流測定
  • 変電所・送電システムの観測
  • 電源装置の電流波形観測
  • 交通車両の評価試験
  • スイッチング電源の突入電流測定
  • 遮断器の特性評価試験
  • 燃料電池の動特性測定
  • パワーデバイス消費電流測定
  • LED駆動回路の評価
  • 低電圧デバイスの消費電流測定



製品ラインナップ

測定信号の帯域、電流値に応じて、8種類の電流プローブをラインアップしています。

電流プローブ製品ラインナップ

  • 5Arms、DC~50MHz帯域
    1mAからの微小電流測定に
    販売単位:1
    価格 ¥230,000 (税抜)
  • 5Arms、DC~120MHz帯域
    1mAからの微小電流測定に
    プローブパワー対応
    販売単位:1
    価格 ¥300,000 (税抜)
  • 100MHz帯域、30A
    DLMシリーズ、プローブI/F専用
    販売単位:1
    価格 ¥350,000 (税抜)
  • 50MHz帯域、30A
    DLMシリーズ、プローブI/F専用
    販売単位:1
    価格 ¥270,000 (税抜)
  • 150Arms、DC~10MHz帯域
    プローブパワー対応
    販売単位:1
    価格 ¥250,000(税抜)
  • 500Arms、DC~2MHz帯域
    プローブパワー対応
    販売単位:1
    価格 ¥300,000 (税抜)
  • 30Arms、DC~100MHz帯域
    プローブパワー対応
    販売単位:1
    価格 ¥280,000 (税抜)
  • 30Arms、DC~50MHz帯域
    プローブパワー対応
    販売単位:1
    価格 ¥200,000 (税抜)
  • AC 0~50 Arms、40Hz~3.5kHz帯域
    測定可能導体径:最大Φ18mm
    最大許容入力:AC 130 Arms 連続(50/60 Hz)
    出力端子:BNC測定範囲:(絶縁タイプ)
    ケーブル長:約3m
    販売単位:1
    価格 ¥20,000(税抜)
  • AC 0~200 Arms、40Hz~3.5kHz帯域
    測定可能導体径:最大Φ30mm
    最大許容入力:AC 250 Arms連続(50/60 Hz)
    出力端子:BNC(絶縁タイプ)
    ケーブル長:約3m
    販売単位:1
    価格 ¥20,000(税抜)
  • 帯域DC~2/10/50/100/120MHz、電流測定 Max 5/30/150/500A
  • クランプ式で簡単に電流測定可能
    プローブ先端のクランプで測定電線を挟むだけで簡単に電流測定が出来ます。
  • 外付けアンプ不要で、測定器に直接接続
    高価な外付け電流アンプユニットを接続しなくても、DLシリーズ等の1MΩ測定端子に直接接続できます。 余分なスペースが要らず、持ち運びも便利。コストパフォーマンスも抜群です。

外付けアンプ不要で、DLシリーズに直接接続

外付けアンプ不要で、DLシリーズに直接接続

  • 電源は測定器本体のプローブパワー端子から供給可能
    701917、701918、701930、701931、701932、701933は、外部プローブ用電源からも可能です。
    701928、701929は、DLM2000/ DLM4000/ DLM6000/ DL6000/ SB5000/ DL9000/ DL9700/ DL9500プローブI/F専用です。
  • 測定器上で電流値(A)が直読可能
    電流プローブ選択メニューにより、面倒な電圧電流換算の設定が不要です。
  • 消磁スイッチ・ゼロアジャストダイヤル機能付
    701930、701931、701932、701933は、プローブのダイヤルでゼロアジャストを行います。
    701928、701929は、オシロスコープ本体からゼロアジャストを行います。
  • 701917、701918では、ターミネーション部のワンボタンで、消磁、自動ゼロアジャストが可能です。
  • 専用プローブインタフェース対応をラインアップ
    701928/701929は、プローブI/F専用の電流プローブです。
    プローブI/Fに対応した測定器(*1)にこれら電流プローブを接続すると、専用コネクタ経由で電源供給されます。
    また、プローブは自動認識され、波形表示画面が、電流(A)単位の表示に自動的に切り替わります。
    測定器本体からゼロアジャストを行います。
    (但しゼロアジャストはDL9000の場合、Ver3.66以上の場合のみ可能です。)
    *1:DLM2000/ DLM4000/ DLM6000/ DL6000/ SB5000/ DL9000/ DL9700/ DL9500シリーズ
    (2015年10月現在)

外形図

外形図

外形図

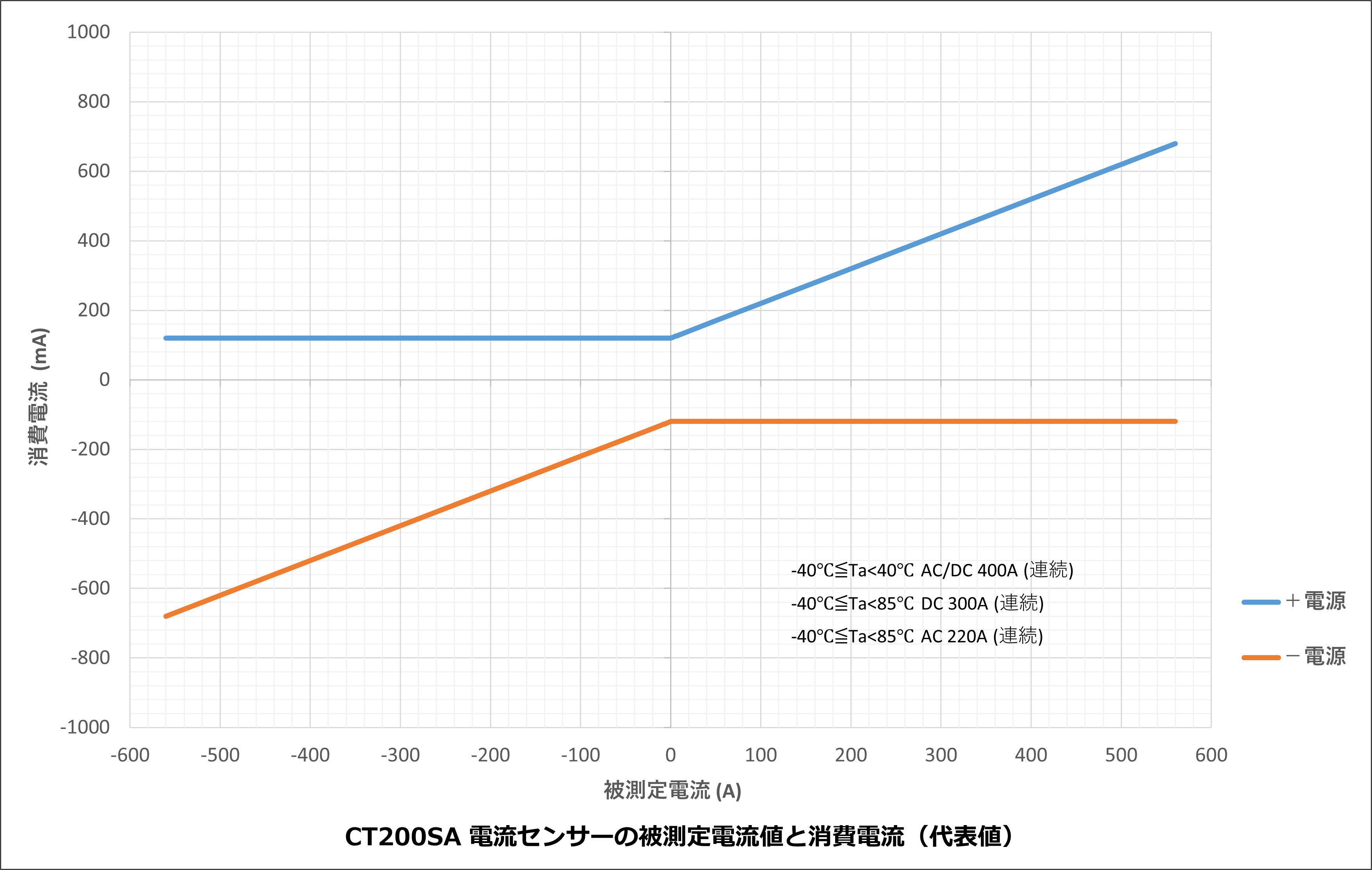

被測定電流と電流プローブの消費電流の関係

DL本体のプローブパワーを利用して電流プローブを使用される場合、電流プローブの合計消費電流がプローブパワーの最大出力電流を超えない範囲でご使用ください。
DL各機種におけるプローブの使用条件につきましては、下記に資料でご確認ください。

→ 電流プローブの使用本数制限についての資料 [PDF]

電流プローブ(701917, 701918)

701917

電流プローブ(701929, 701933)

701933

電流プローブ(701928, 701932)

701932

電流プローブ(701930)

701930

電流プローブ(701931)

701931

被測定電流の周波数と最大入力電流の関係(周波数によるディレーティング)

最大入力範囲は測定電流の周波数によって異なります。

電流プローブ(701917)

701917

電流プローブ(701918)

701918

電流プローブ(701929, 701933)

701933

電流プローブ(701928, 701932)

701932

電流プローブ(701930)

701930

電流プローブ(701931)

701931
