TY700シリーズ ディジタルマルチメータ

最高峰の4.5桁ハンドヘルドタイプDMM

最高峰の測定確度
0.020%rdg+2dgt (DCVにて)

安全設計

電流端子誤挿入防止シャッター(ターミナルシャッター)
操作ミスによる測定ファンクションと端子の誤設定を防ぐために、電流端子部にターミナルシャッターを設けました。
ファンクションスイッチに連動してターミナルシャッターが開閉し、電流測定用のファンクションに設定されている場合のみ、テストリードが電流端子に接続可能となります。

安全規格EN61010-1に適合
1000V CATIII, 600V CATIVに対応

最高峰の測定確度

  • 基本確度:0.020%
  • 真の実効値測定

豊富な測定機能

  • DCとACの同時測定表示
  • 実効値検波、平均値検波の切替(TY720)
  • ローパスフィルタ(TY720)
  • AC50mVレンジ(TY720)
  • Lo-Power抵抗測定(TY720)

データ管理を強力にサポート

  • 大容量のロギング用メモリを搭載
      TY720:10,000データ
      TY710:1,000データ
  • USB通信、アプリケーションソフト
      (DMM用通信パッケージ別売)

安全設計と広い温度範囲

  • 安全規格EN61010-1に適合
      1000V CAT.Ⅲ、600V CAT.Ⅳ
  • 誤挿入防止用電流シャッター
  • 動作温度範囲 -20~+55℃
  • 保存温度範囲 -40~+70℃

自設備の校正機器で調整が可能

  • ユーザーキャリブレーション機能

測定機能

直流電圧、交流電圧、DCV+ACV、直流電流、DCA+ACA、抵抗、周波数、温度、キャパシタンス、 デューティーサイクル、デシベル演算、導通チェック、ダイオードテスト、ローパワー抵抗(TY720のみ)

※交流電圧・交流電流は、実効値検波/平均値検波の切替可能(TY720のみ)。
※交流電圧・交流電流は、ローパスフィルタのON/OFFが可能(TY720のみ)。

付加機能

データホールド、オートホールド、ピークホールド(TY720のみ)、レンジホールド、最大値/最小値/平均値、 キャパシタンスゼロ、偏差/%演算、マニュアルメモリ、ロギングメモリ、オートパワーオフ、 バックライト(白色LED)

一般仕様

表     示 :
5桁液晶表示 ・・・・・ 7セグメント
ディジタル表示 ・・・・・ メイン表示:「50000」カウント
    サブ表示 :「50000」カウント
バーグラフ表示 ・・・・・ 51セグメント
極性表示 ・・・・・ 自動表示(-)符号のみ点灯
オーバーレンジ表示 ・・・・・ 「OL」表示
測 定 周 期 : 6回/秒【周波数は1回/秒、キャパシタンスは最大0.03/秒(50mF),抵抗測定は4回/秒】
バーグラフ表示:15回/秒
使用温湿度 : -20℃~55℃(80%RH以下)ただし、結露がないこと。
40℃~55℃の範囲においては70%RH以下
保存温湿度 : -40℃~70℃(70%RH以下)ただし、結露がないこと。
温 度 係 数 : -20℃~18℃、28℃~55℃の範囲において、23℃±5℃での確度×0.05/℃以下
電    源 : 単3形乾電池 4本
電 池 寿 命 : 約120時間(直流電圧測定でアルカリ乾電池使用の場合)
耐  電  圧 : 6.88kV 1分間(入力端子―ケース間)
外 形 寸 法 : 約90mm(W)×192mm(H)×49mm(D)
質    量 : 約560g (電池含む)
適 合 規 格 : 安全規格 EN61010-1、EN61010-031、1000VCATⅢ、600CATⅣ、汚染度2、屋内、標高2000m以下 EMC規格 EN61326-1 ClassB EN55011 Class B Group1
付  属  品 : 乾電池(4本)、テストリード1組、ヒューズ(本体収納)440mA/1000Vおよび10A/1000V、取扱説明書(1部)

仕様

直流電圧測定
(DCV)
: 50.000mV/500.00mV/2400.0mV/5.0000V/50.000V/500.00V/1000.0V
交流電圧測定
(ACV:RMS)
: 50.000mV/500.00mV/5.0000V/50.000V/500.00V/1000.0V
交流電圧測定
(ACV:MEAN)
: 50.000mV/500.00mV/5.0000V/50.000V/500.00V/1000.0V
DCV+ACV : 5.000V/50.00V/500.0V/1000V
直流電流測定
(DCA)
: 500.00μA/5000.0μA/50.000mA/500.00mA/5.0000A/10.000A
交流電流測定
(ACA:RMS)
: 500.00μA/5000.0μA/50.000mA/500.00mA/5.0000A/10.000A
交流電流測定
(ACA:MEAN)
: 500.00μA/5000.0μA/50.000mA/500.00mA/5.0000A/10.000A
DCA+ACA : 500.00μA/5000.0μA/50.000mA/500.00mA/5.000A/10.000A
抵抗測定 : 500.00Ω/5.0000kΩ/50.000kΩ/500.00kΩ/5.0000MΩ/50.000MΩ
ローパワー抵抗測定
(LP-Ω)
: 5.000kΩ/50.00kΩ/500.0kΩ/5.000MΩ
導通チェック : 500.0Ω
ダイオードテスト : 2.4000 V
温度測定 : -200~1372℃ 【熱電対Kタイプセンサ(オプション)】

希望小売価格(税別)

TY720:¥55,000
TY710:¥47,000

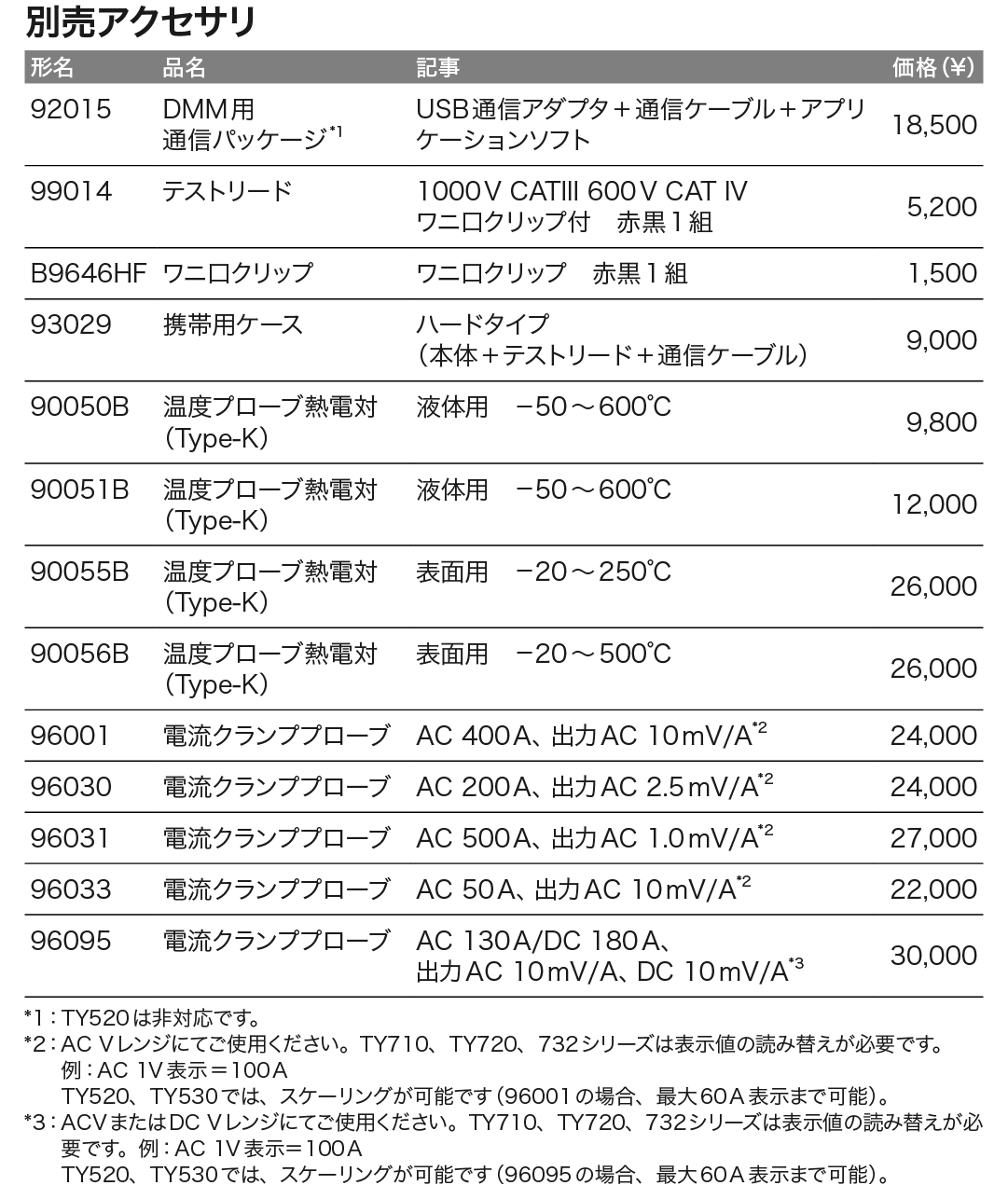

DMM通信パッケージ 92015

アプリケーションソフトは測定機能のみ使用が可能です。(ロギング機能限定)
USB通信アダプタ+USB通信ケーブル+アプリケーションソフト
販売単位:1
価格¥15,000(税抜)

テストリード 98073

600V CATIV 1000 CATIII 赤黒1組
販売単位:1
価格 ¥1,500 (税抜)

ワニ口テストリード 99014

600V CATIV 1000 CATIII 赤黒1組
販売単位:1
価格 ¥4,500 (税抜)

TC-K温度プローブ 9005xB

90050B -50~600°C (液体用)
販売単位:1
価格 ¥8,000 (税抜)

90051B -50~600°C (液体用)
販売単位:1
価格 ¥10,000 (税抜)

90055B -20~250°C (表面用)
販売単位:1
価格 ¥22,000 (税抜)

90056B -20~500°C (表面用)
販売単位:1
価格 ¥22,000 (税抜)

電流クランププローブ 96095

AC/DCクランププローブ 300V CATIII
販売単位:1
価格¥22,000(税抜)

ACクランププローブ 96001

  • 20Hz~20kHzのワイドな周波数特性
  • オシロレコーダ等による波形観測やディジタルマルチメータでの電流測定が可能
  • CT方式により電源が不要の高性能クランププローブ
  • 小形・軽量・ローコストタイプ

携帯用ケース 93029

通信アダプタ収納可
販売単位:1
価格 ¥4,000 (税抜)
