スコープコーダ DL350

スコープコーダは、ディジタルオシロスコープの使い勝手と多チャネルデータ収集するデータレコーダを融合したモジュール方式の統合型計測器です。

DL350は、耐振動性規格JIS D1601準拠の小型軽量ボディーにスコープコーダシリーズと共通の18種類のプラグインモジュールから2つを搭載可能で、電圧、電流、加速度、ひずみ、温度、周波数、ロジックからCAN/ CAN FD/ LIN/ SENT通信データのトレンド計測までの複合計測を一台で行うことができます。
AC/DC電源に加え、3時間のバッテリ駆動の3WAY電源により、車載計測からフィールドメンテナンスまで幅広く利用できます。

LCA

既存機種と比べて、エネルギー、CO2、NOxを約70%削減
ライフサイクルアセスメント結果

What's New


無料レンタル

  モニター募集

可搬性

A4サイズで3.9kgの小型軽量ボディー、3時間のバッテリ駆動

機能性

大容量高速内蔵メモリーやSDカードによる長時間記録。高度なトリガー機能で確実に信号を捕捉。

操作性

タッチスクリーンでの直観的な操作。スコープモードとメモリーレコーダモードの2つの操作モードを搭載。

主な特長

  • 小型軽量、バッテリ駆動、耐振動性(JIS D1601準拠)
  • 絶縁8ch(最大)+16ch ロジック入力(標準)
  • 最⾼100MS/sサンプリング、絶縁1000V電圧測定
  • 200Mポイントの内蔵高速メモリー&SDカードへの長時間連続記録
  • 用途に応じたメモリーレコーダモードとスコープモードの2つの操作モード搭載
  • ノイズ環境に強い8.4型タッチスクリーンによる直観的操作
  • CAN/CAN FD/LIN/SENTシリアル通信データのトレンド計測(/VEオプション)
  • 専用のアシスタントソフトウェアによる設定サポート、データバックアップ
  • 安心の3年保証

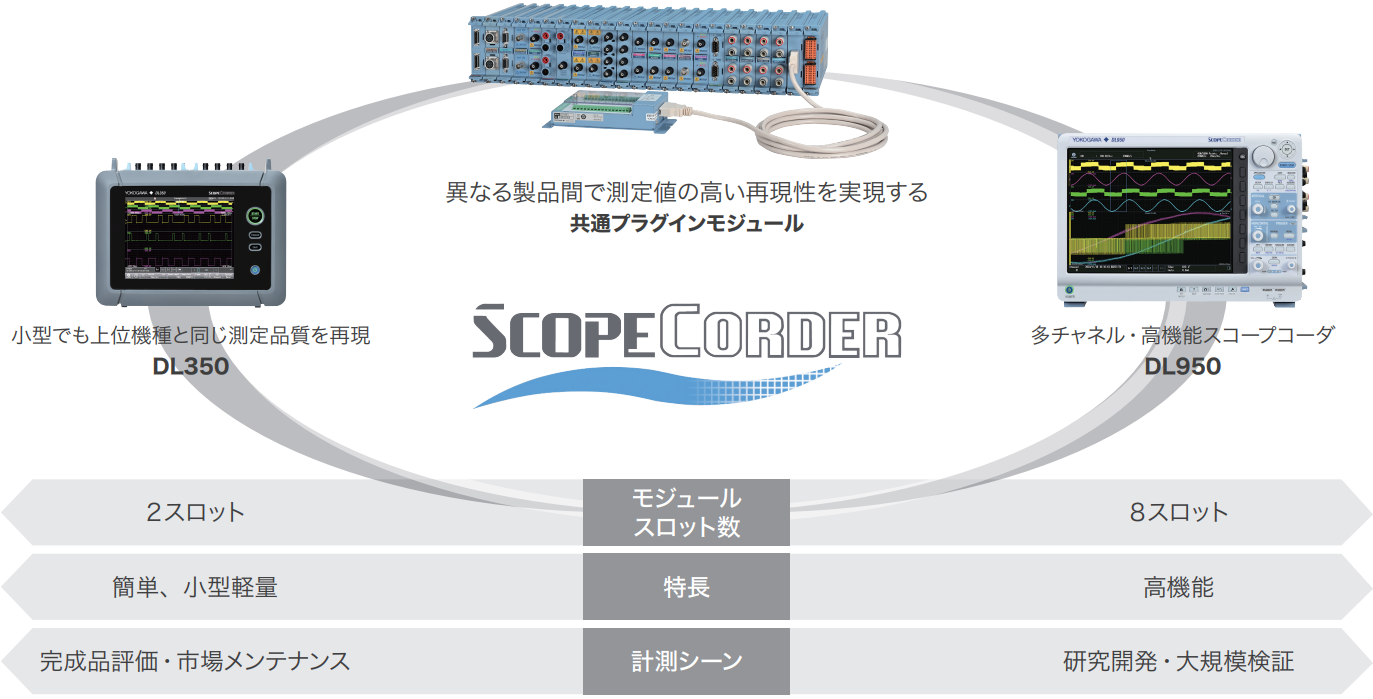

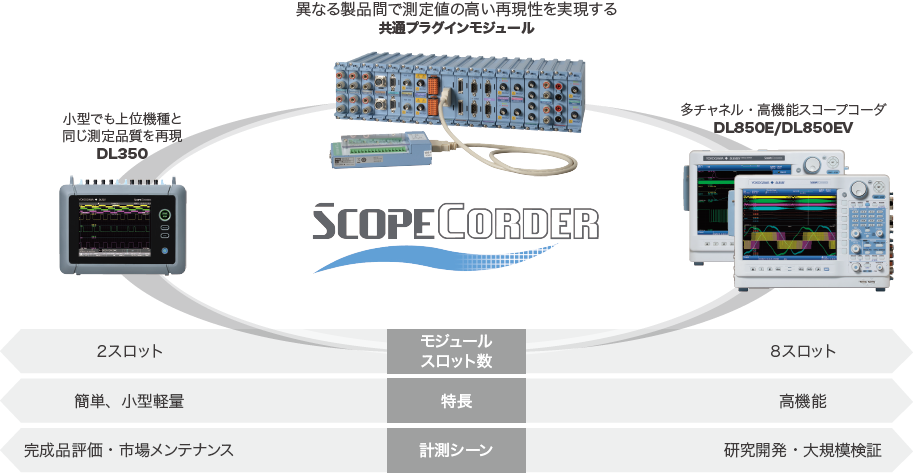

製品開発からメンテナンスまで〜スコープコーダシリーズ〜

スコープコーダシリーズ

製品の開発現場では、評価の規模や目的に応じて大小様々な測定器が使われます。
これらの測定器はそれぞれ、精度や特性、ノイズ耐性といった性能設計が異なるため、機器同士の測定データの再現性が保たれないことがあります。
DL350スコープコーダのプラグインモジュールは、同じシリーズ製品の上位機種であるDL950と共通仕様になっており、測定器の違いによるデータの相違を共通モジュールを使用することで防ぐことができます。
開発段階での測定クオリティを、そのまま完成品評価、メンテナンス現場でご利用いただけます。
※⼀部モジュールを除く

複合計測を⼀台でサポート

DL350は18種類のプラグインモジュールを2つまで装着でき、高速・高精度の電圧測定から電流、温度、ひずみ、加速度、CAN/ CAN FD/ LIN/ SENT車載シリアル通信データなど多彩な信号を1台で測定できます。
また、モジュール間、チャネル間は絶縁*されているため、幅広い測定対象にお使いいただけます。
さらに、16chのロジック入力部を本体に標準装備し、アナログ・ディジタル混在の複合計測が1台で完結します。
一部のモジュールはチャネル間非絶縁となります。

スコープコーダ DL350



大容量内蔵メモリー&SDカード直接記録

1スロットあたり100Mポイントの大容量高速メモリーを内蔵し、100MS/sの高速絶縁モジュールとの組み合わせて、急峻な電気信号とゆっくりした機械的挙動を同時に逃さず捉えることができます。
また、SDカードへの直接記録も可能で、最短1us間隔*の高速記録から最長200ms/50日の長期間測定まで幅広い記録が可能です。

使用するSDカードに依存します。
動作確認済みSDカード一覧
最新のファームウェアでご利用ください。



メモリーレコーダモードとスコープモード

環境や用途に合わせて、「メモリーレコーダモード」と「スコープモード」の2種類の測定モードを用意しています。
タッチパネルを採用したことで、目的に合わせた操作手順の変更が可能となりました。

メモリーレコーダモード

  • ロガーやレコーダのように、長時間の連続波形の測定に適した操作モード
  • サンプリング間隔と記録時間を設定して記録していく方式

スコープコーダ DL350

スコープモード

  • オシロスコープのように高速信号、繰り返し波形の測定に適した操作モード
  • 設定した時間レンジ(T/Div)とサンプリング点数に応じて、トリガーがかかる度に波形を記録していく方式

スコープコーダ DL350



8.4型タッチスクリーン&内蔵マニュアル

パネルにはノイズ環境に強い8.4型薄膜抵抗方式タッチパネルを採用。
スマートフォン等に採用される静電式容量方式タッチパネルでは誤動作してしまうようなモーター近傍などのノイズ環境でも影響を受けにくく、スタイラスペンや手袋をしたままでの操作も可能です。
タッチ操作はタップ、スワイプ、ピンチイン・ピンチアウトなどの直感的な操作により、設定の変更や波形の拡大、表示位置の移動などを行うことができます。電子マニュアルを内蔵しており、必要な時にいつでも参照できます。

DL350タッチスクリーン

DL350タッチスクリーン



豊富なトリガー

測定波形の入力レベルを捉えるシンプルトリガーに加えて、周期やパルス幅、チャネル間の複合条件など様々な条件でトリガーをかけられるエンハンストリガー機能を備えています。
例えばWave Windowトリガーでは、電源波形、瞬停、サグ、サージなど通常のトリガーでは捉えられない電源品質低下を検知することができます。

DL350トリガー

また、ファイル保存やメール送信など、トリガー発生時に予め指定した動作をさせることもできます。



⾼調波解析機能、FFT機能、演算機能

電源などの交流電圧波形の品質確認に便利な高調波解析機能、FFT機能を2系統搭載。波形からリアルタイムで電源品質のチェックが可能です。

DL350FFT機能



測定結果の紙出力

DL350とモバイルプリンタ*をUSBインタフェースで接続し、測定結果をプリントできます。
チャートレコーダのように、ワイドな紙幅へ高分解能で波形をプリントできます。時間を拡大して、ロール紙へのロングプリントも可能です。
測定終了後、画面に表示している波形をプリント出力します。測定しながらのリアルタイムプリントには対応しません。

DL350測定

動作確認済みプリンタ一覧



アナログ信号とCAN/ CAN FD/ LIN/ SENTバス信号同時記録(/VEオプション)

測定するCAN/ CAN FD、LINバスおよびSENTの信号から各プロトコルデータをデコードし、物理値のトレンド波形を表示、記録できます。
エンジン温度、車速、アクセル・ブレーキ量などの通信データをアナログ波形のように確認できます。
センサー評価時の実測データと通信データとの比較ができます。

DL350信号同時記録

表示例(アクセル変化に対する車体スピードとバッテリ電圧の変動を表示)



GPSユニット-測定データに位置情報、時刻情報を付加可能

アクセサリのGPSユニットを接続すれば、測定データに位置や速度、時刻等の情報を付加できます。
完成車の走行試験における走行位置と各種データの相関関係を比較できます。

DL350GPSユニット



AC、DCおよびバッテリ駆動の3WAY電源

AC電源、DC電源および内蔵バッテリの3種類の電源に対応しました。

AC電源

ACアダプタ使用。機能接地端子付きで、外来ノイズの影響を抑え安定した測定が可能。

DC電源

自動車のシガレットライタープラグから直接給電が可能。10Vから30Vの広い入力電圧範囲に対応。

バッテリ駆動

内蔵バッテリで最大約3時間の連続測定が可能。バッテリの充電は、本体に装着した状態でACアダプタから行う。
本体を使用しながらの充電も可能。



耐振動性規格JIS D1601準拠

振動や衝撃の多い車内やプラント内での使用に配慮し、耐振動性を強化し、耐振動性規格 JIS D1601に準拠しています。
さらに、強固なアルミフレーム骨格をエラストマー樹脂で覆う構造を採用し、堅強性と耐衝撃性を高めました。

DL350において、下記の他社製機器との組み合わせ動作が確認されています。
なお、正常動作を保証するものではありませんので、あらかじめご了承ください。

動作確認済みSDカード

メーカー 製品名・型番 規格 容量
Panasonic RP-SDWA16G SDHC 16GB
Panasonic RP-SDUC16G SDHC 16GB
Panasonic RP-SDWA32G SDHC 32GB
Panasonic RP-SDUC128JK SDXC 128GB
東芝 SD-NFC08GB SDHC 8GB
東芝 SD-F16G SDHC 16GB
東芝 SD-K32G SDHC 32GB
東芝 FlashAir SDHC W-03*1 SDHC 32GB
東芝 FlashAir SDHC W-04*1 SDHC 32GB
東芝 FlashAir SDXC W-04*1 SDXC 64GB
SanDisk SanDisk SDHCカード SDSDB-016G-J35U SDHC 16GB
SanDisk Ultra PLUS 16GB SDSDUSC-016G-JNJIN SDHC 16GB
SanDisk SanDisk SDHCカード SDSDB-032G-J35U SDHC 32GB
SanDisk SanDisk Extreme SDSDXVE-032G-JNJIP SDHC 32GB
SanDisk SanDisk Extreme PRO SDSDXPK-032G-JNJIP SDHC 32GB
SanDisk SanDisk Extreme PRO SDSDXDK-032G-JNJIP SDHC 32GB
SanDisk SanDisk Ultra SDXC 64GB
SanDisk SanDisk Extreme SDXC 128GB
SanDisk SanDisk Ultra PLUS SDSDUW3-256G-JNJIN SDXC 256GB
SanDisk SanDisk Ultra SDSDUN4-256G-GN6IN SDXC 256GB
KIOXIA EXCERIA KSDU-A032G SDHC 32GB
KIOXIA EXCERIA BASIC KSDB-A256G SDXC 256GB

■補足情報

  • SDカードは、事前に動作の確認を行った上でご使用ください。
  • SDカードは、フォーマットしてからご使用ください。
  • SDカードへのファイル作成および削除を繰り返すと、ファイルアクセスの動作が遅くなることがあります。
    その場合、SDカードをフォーマットするか、新しいSDカードをお使いください。
  • *1: 測定データの書き込み動作中に、WiFi経由でのファイルアクセスを行わないでください。書き込みデータの欠損・遅延が発生する場合があります。
  • ファームウェアの更新にSDXCカードは使用できません。SD/SDHCカードまたはUSBストレージをご使用ください。
  • 最新のファームウェアでご利用ください。
  • SDXCは、DL350ファームウェアVer 1.20以降で対応します。

プリンタ情報

メーカー 製品名・型番
ブラザー工業株式会社 モバイルプリンタ
  PJ863/ PJ-823/ PJ-763/ PJ-723/ PJ-663/ PJ-623
  RJ-4030 等
株式会社日本HP インクジェットプリンタ 単機能タイプ *1
  HP Officejet 100 Mobile Printer
  HP Officejet 200 Mobile Printer
  HP Officejet Pro 6230 等

■補足情報

*1:画面のハードコピー(モノクロ/カラー)のみ対応します。
   ロングプリントには対応しません。


スコープコーダとは何ですか?


DL350の特長は何ですか?


DL850シリーズ、DL950との違いは何ですか?


電流プローブ用電源が搭載されていません。電流測定は可能ですか?


バッテリ駆動時間を伸ばすことはできますか?


車載シリアルバスのトレンド計測とは何ですか?バスデータのデコードはできますか?


GPSユニットの位置情報を地図データ上に表示できますか?


DL850シリーズ、DL950とコマンドの互換性はありますか?


内蔵メモリーやSDカードに保存した計測データをPCに転送するには、どのような方法がありますか?


計測データをCSVに変換できますか?


動作確認済のSDカードやプリンタの情報はありますか?


DL750やDL850、DL950とともに購入したモジュールは使えますか?


絶縁オシロとして使えますか?


遠隔操作はできますか?


無線接続はできますか?


タッチパネルのタッチ位置と反応位置がずれています。修正するにはどうしたらいいですか?

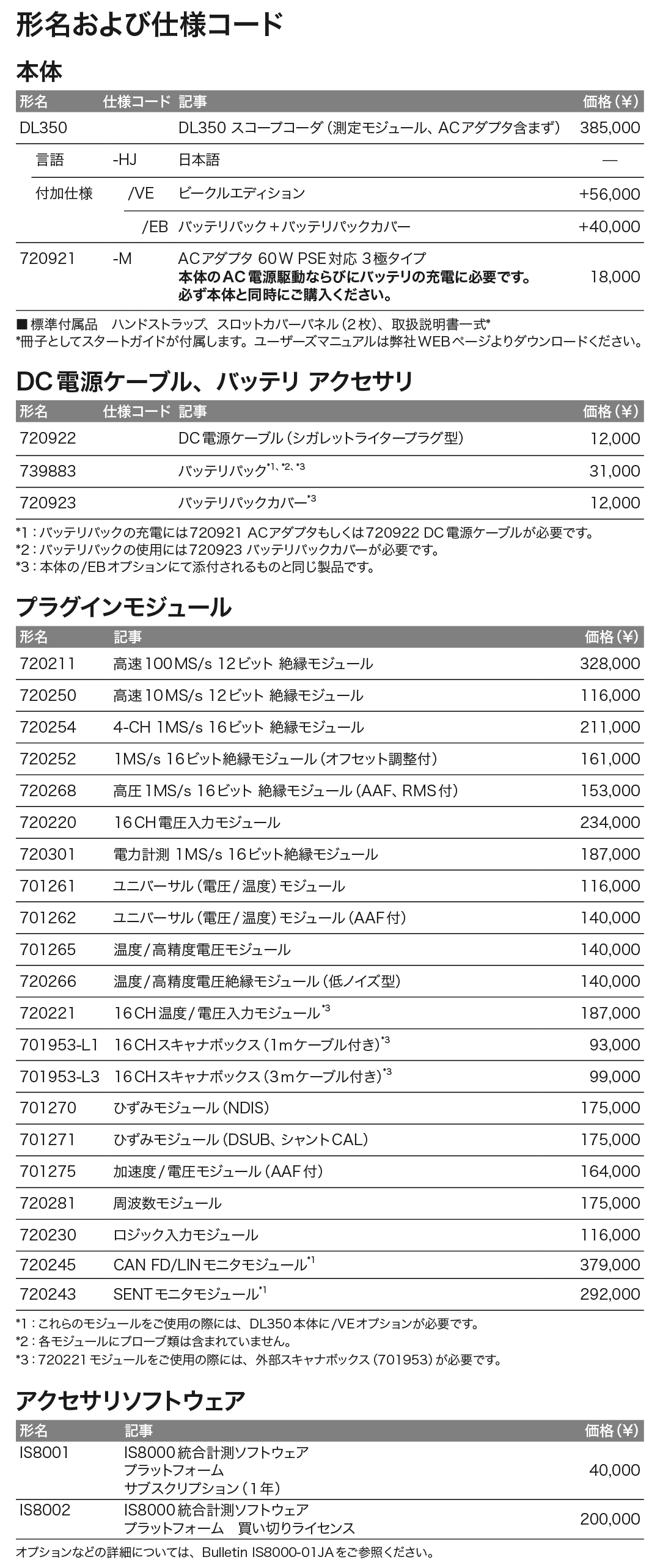

DL350シリーズ_価格_左

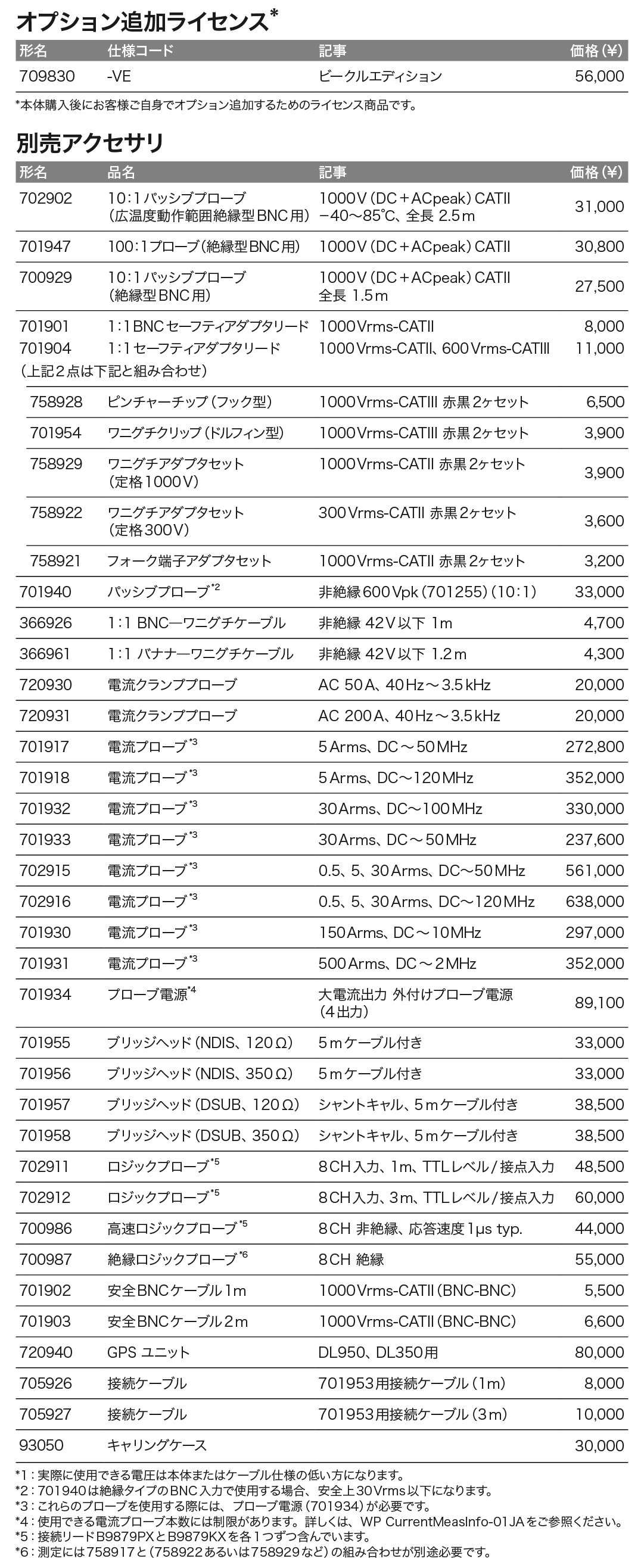

DL350シリーズ_価格_右

記載内容は2023年4月1日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。



概算シミュレーション (価格には別途消費税が加算されます。)

表内の  を選択、 に数量を入れて をクリックすると、合計額が表示されます。これは予め概算を知るためのサービスです。実際の見積もりは、こちら からご確認ください。

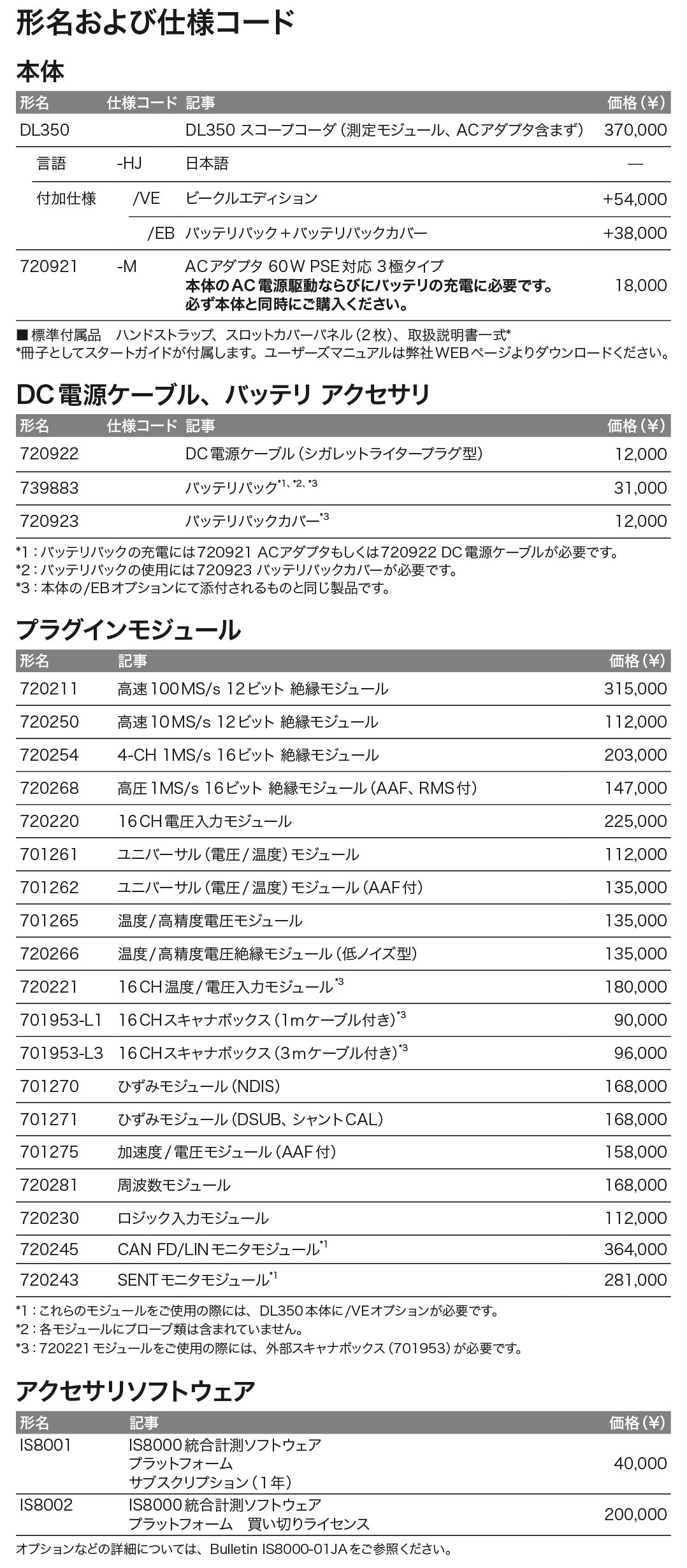

形名および仕様コード
形名 仕様コード 記事 価格(¥)
DL350   DL350 スコープコーダ(測定モジュール、ACアダプタ含まず) 370,000
言語対応 -HJ 日本語
付加仕様 /VE ビークルエディション +54,000
/EB バッテリパック + バッテリパックカバー +38,000
720921 -M ACアダプタ 60 W PSE 対応 3 極タイプ、本体のAC電源駆動ならびにバッテリの充電に必要です。必ず本体と同時にご購入ください。 18,000
■ 標準付属品 ハンドストラップ、スロットカバーパネル(2枚)、取扱説明書一式
小計

DC電源ケーブル、バッテリ アクセサリ
型名 仕様コード 記事 価格(¥)
720922 DC 電源ケーブル(シガレットライタープラグ型) 入力抵抗1MΩ、 トグル周波数100 MHz 12,000
739883 バッテリパック*1*2*3 入力抵抗100 kΩ、 トグル周波数250 MHz 31,000
720923 バッテリパックカバー*3 10 MΩ(10:1)、500 MHz、1.3 m 12,000
*1:バッテリパックの充電には720921 ACアダプタもしくは720922 DC 電源ケーブルが必要です。
*2:バッテリパックの使用には720923 バッテリパックカバーが必要です。
*3:本体の/EBオプションにて添付されるものと同じ製品です。
小計

プラグインモジュール
型名 仕様コード 記事 価格(¥)
720211   高速100 MS/s 12ビット絶縁モジュール 303,000
720250   高速10 MS/s 12ビット 絶縁モジュール 108,000
720254   4 -CH 1 MS/s 16ビット 絶縁モジュール 195,000
720268   高圧1MS/s 16ビット絶縁モジュール(AAF、RMS 付) 141,000
720220   16 CH 電圧入力モジュール 216,000
701261   ユニバーサル(電圧/ 温度)モジュール 108,000
701262   ユニバーサル(電圧/ 温度)モジュール(AAF 付) 130,000
701265   温度/ 高精度電圧モジュール 130,000
720266   温度/ 高精度電圧絶縁モジュール(低ノイズ型) 130,000
720221   16 CH 温度/ 電圧入力モジュール*3 173,000
701953 -L1 16 CHスキャナボックス(1 mケーブル付き)*3 87,000
701953 -L3 16 CHスキャナボックス(3 mケーブル付き)*3 93,000
701270   ひずみモジュール(NDIS) 162,000
701271   ひずみモジュール(DSUB、シャントCAL) 162,000
701275   加速度/ 電圧モジュール(AAF付) 152,000
720281   周波数モジュール 162,000
720230   ロジック入力モジュール 108,000
720245   CAN FD/LINモニタモジュール*1 350,000
720242   CAN/CAN FDモニタモジュール*1 324,000
720241   CAN&LINバスモニタモジュール*1 324,000
720243   SENTモニタモジュール*1 270,000
*1:これらのモジュールをご使用の際には、DL350本体に/VEオプションが必要です。
*2:各モジュールにプローブ類は含まれていません。
*3:720221モジュールをご使用の際には、外部スキャナボックス(701953)が必要です。
小計

アクセサリソフトウェア
型名 品名 記事 価格(¥)
IS8001* IS8000統合計測ソフトウェアプラットフォーム サブスクリプション(1年) 40,000
IS8002* IS8000統合計測ソフトウェアプラットフォーム 買い切りライセンス 200,000
*オプション機能など、詳細はBulletin IS8000-01JAをご覧ください。
小計

オプション追加ライセンス*
型名 仕様コード 記事 価格(¥)
709830 -VE ビークルエディション 54,000
*本体購入後にお客様ご自身でオプション追加するためのライセンス商品です。
小計

別売アクセサリ
型名 品名 記事 価格(¥)
702902 10:1パッシブプローブ、(広温度動作範囲絶縁型BNC用) 1000 V(DC + ACpeak)CATII、-40~85℃、全長 2.5 m 28,000
701947 100:1プローブ(絶縁型BNC用) 1000 V(DC + ACpeak)CATII 28,000
700929 10:1パッシブプローブ(絶縁型BNC用) 1000 V(DC + ACpeak)CATII、全長 1.5 m 25,000
701901 1:1 BNCセーフティアダプタリード 1000 Vrms-CATII 7,000
701904 1:1セーフティアダプタリード 1000 Vrms-CATII、600 Vrms-CATIII 10,000
758928 ピンチャーチップ(フック型) 1000 Vrms-CATIII 赤黒2ヶセット 5,000
701954 ワニグチクリップ(ドルフィン型) 1000 Vrms-CATIII 赤黒2ヶセット 3,500
758929 ワニグチアダプタセット(定格1000 V) 1000 Vrms-CATII 赤黒2ヶセット 3,500
758922 ワニグチアダプタセット(定格300 V) 300 Vrms-CATII 赤黒2ヶセット 2,200
758921 フォーク端子アダプタセット 1000 Vrms-CATII 赤黒2ヶセット 2,800
701940 パッシブプローブ*2 非絶縁600 Vpk(701255)(10:1) 30,000
366926 1:1 BNC―ワニグチケーブル 非絶縁 42 V 以下 1 m 4,200
366961 1:1 バナナ―ワニグチケーブル 非絶縁 42 V 以下 1.2 m 3,900
720930 電流クランププローブ AC 50 A、40 Hz ~ 3.5 kHz 20,000
720931 電流クランププローブ AC 200 A、40 Hz ~ 3.5 kHz 20,000
701917 電流プローブ*3 5 Arms、DC~50 MHz 230,000
701918 電流プローブ*3 5 Arms、DC~120 MHz 300,000
701932 電流プローブ*3 30 Arms、DC~100 MHz 280,000
701933 電流プローブ*3 30 Arms、DC ~ 50 MHz 200,000
702915 電流プローブ*3 0.5、5、30 Arms、DC~50 MHz 470,000
702916 電流プローブ*3 0.5、5、30 Arms、DC~120 MHz 540,000
701930 電流プローブ*3 150 Arms、DC~10 MHz 250,000
701931 電流プローブ*3 500 Arms、DC ~ 2 MHz 300,000
701934 プローブ電源*4 大電流出力 外付けプローブ電源(4出力) 75,000
701955 ブリッジヘッド(NDIS、120 Ω) 5 mケーブル付き 30,000
701956 ブリッジヘッド(NDIS、350 Ω) 5 mケーブル付き 30,000
701957 ブリッジヘッド(DSUB、120 Ω) シャントキャル、5 mケーブル付き 35,000
701958 ブリッジヘッド(DSUB、350 Ω) シャントキャル、5 mケーブル付き 35,000
702911 ロジックプローブ*5 8 CH入力、1 m、TTLレベル/接点入力 44,000
702912 ロジックプローブ*5 8 CH入力、3 m、TTLレベル/接点入力 55,000
700986 高速ロジックプローブ*5 8 CH 非絶縁、応答速度1μs typ. 40,000
700987 絶縁ロジックプローブ*6 8 CH 絶縁 50,000
701902 安全BNCケーブル1 m 1000 Vrms-CATII( BNC-BNC) 5,000
701903 安全BNCケーブル2 m 1000 Vrms-CATII( BNC-BNC) 6,000
720940 GPS ユニット DL950、DL350用 80,000
705926 接続ケーブル 701953用接続ケーブル(1 m) 8,000
705927 接続ケーブル 701953用接続ケーブル(3 m) 9,000
93050 キャリングケース   30,000
*1:実際に使用できる電圧は本体またはケーブル仕様の低い方になります。
*2:701940は絶縁タイプのBNC入力で使用する場合、安全上30 Vrms 以下になります。
*3:これらのプローブを使用する際には、プローブ電源(701934)が必要です。
*4: 使用できる電流プローブ本数には制限があります。詳しくは、WP CurrentMeasInfo-01JAをご参照ください。
*5:接続リードB9879PXとB9879KXを各1つずつ含んでいます。
*6:測定には758917と(758922あるいは758929など)の組み合わせが別途必要です。
小計

総計


高速100MS/s 12ビット絶縁モジュール 720211

最高サンプルレート: 100MS/s
A/D変換分解能:12bit
CH数:2
最大測定電圧 (DC + ACpeak): 1000V / 200V
販売単位:1
価格 ¥303,000 (税抜)

高速10MS/s 12 ビット絶縁モジュール 720250

最高サンプルレート: 10MS/s
A/D変換分解能:12bit
CH数:2
最大測定電圧 (DC + ACpeak): 800V / 200V
販売単位:1
価格 ¥108,000 (税抜)

4CH 1MS/s 16ビット絶縁モジュール 720254

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:4
最大測定電圧 (DC + ACpeak): 600V / 200V
販売単位:1
価格 ¥195,000 (税抜)

16ch電圧入力モジュール 720220

最高サンプルレート: 200kS/s
A/D変換分解能:16bit
CH数:16
最大測定電圧 (DC + ACpeak): 20V
販売単位:1
価格 ¥216,000 (税抜)

16ch温度/電圧入力モジュール 720221

最高サンプルレート: 10S/s
A/D変換分解能:16bit
CH数:16
最大測定電圧 (DC + ACpeak): 20V
販売単位:1
価格 ¥173,000 (税抜)

高圧1MS/s 16ビット絶縁モジュール(AAF、RMS付)720268

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 1000V
販売単位:1
価格 ¥141,000 (税抜)

16CH スキャナボックス 701953

701953-L1:16CHスキャナボックス (1mケーブル付き)
販売単位:1
価格 ¥87,000 (税抜)

701953-L3:16CHスキャナボックス (3mケーブル付き)
販売単位:1
価格 ¥93,000 (税抜)

ユニバーサル(電圧/温度)モジュール(2ch)701261

最高サンプルレート:500S/s(温度)100kS/s(電圧)
A/D変換分解能:0.1℃(温度)16bit(電圧)
CH数:2
最大測定電圧(DC + ACpeak):42V
販売単位:1
価格 ¥108,000 (税抜)

周波数モジュール 720281

最高サンプルレート: 1MS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak): 420V / 42V
販売単位:1
価格 ¥162,000 (税抜)

ユニバーサル(電圧/温度)モジュール(AAF付、2ch)701262

最高サンプルレート:500S/s(温度)/ 100kS/s(電圧)
A/D変換分解能:0.1℃ (温度)/ 16bit(電圧)
CH数:2
最大測定電圧(DC + ACpeak): 42V
販売単位:1
価格 ¥130,000 (税抜)

ロジック入力モジュール 720230

最高サンプルレート: 10MS/s
CH数:8bit x 2ポート
最大測定電圧 (DC + ACpeak): (ロジックプローブによる)
販売単位:1
価格 ¥108,000 (税抜)

温度/高精度電圧絶縁モジュール 701265

最高サンプルレート: 500S/s (温度)  /  500S/s (電圧)
A/D変換分解能:0.1℃ (温度)  /  16bit (電圧)
CH数:2
最大測定電圧 (DC + ACpeak): 42V
販売単位:1
価格 ¥130,000 (税抜)

CAN/CAN FDモニタモジュール 720242

最高サンプルレート: 100kS/s
CH数:60シグナル x 2ポート
最大測定電圧 (DC + ACpeak): 10V
販売単位:1
価格 ¥324,000 (税抜)

CAN & LIN バスモニタモジュール 720241

最高サンプルレート: 100kS/s
CH数:60シグナル x 2ポート
最大測定電圧 (DC + ACpeak): 10V(CAN) / 18V(LIN)
販売単位:1
価格 ¥324,000 (税抜)

温度/高精度電圧絶縁モジュール(低ノイズ型)720266

最高サンプルレート:125S/s(温度)/ 125S/s(電圧)
A/D変換分解能:0.1℃(温度)/ 16bit(電圧)
CH数:2
最大測定電圧(DC + ACpeak):42V
販売単位:1
価格 ¥130,000 (税抜)

SENT モニタモジュール 720243

最高サンプルレート: 100kS/s
CH数:11データ x 2ポート
最大測定電圧 (DC + ACpeak): 42V
販売単位:1
価格 ¥270,000 (税抜)

CAN FD/LIN モニタモジュール 720245

最高サンプルレート: 100kS/s
CH数:60シグナル x 2ポート
最大測定電圧(DC + ACpeak):10V(CAN FD)/18V(LIN)
販売単位:1
価格 ¥350,000 (税抜)

ひずみモジュール(NDIS)701270

最高サンプルレート: 100kS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧(DC + ACpeak):10V
販売単位:1
価格 ¥162,000 (税抜)

100:1 プローブ(絶縁型BNC用)701947

200MHz、100:1、絶縁型BNC、最大入力電圧:±1000V(DC+ACpeak) CAT II±3540V(DC+ACpeak) CAT I
1.5m スコープコーダ絶縁入力モジュール
販売単位:1
価格 ¥28,000 (税抜)

10:1 パッシブプローブ(絶縁型BNC用)702902

60MHz、10:1、絶縁型BNC、最大入力電圧:1000V(DC+ACpeak) CAT II、2.5m 広温度範囲動作(-40℃~+85℃) スコープコーダ絶縁入力モジュール用
販売単位:1
価格 ¥28,000 (税抜)

ひずみモジュール(DSUB、シャントCAL対応)701271

最高サンプルレート:100kS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧 (DC + ACpeak):10V
販売単位:1
価格 ¥162,000 (税抜)

10:1 プローブ(絶縁型BNC用)700929

100MHz、10:1、絶縁型BNC、最大入力電圧:1000V CAT II、1.5m スコープコーダ絶縁入力モジュール用
販売単位:1
価格 ¥25,000 (税抜)

加速度/電圧モジュール(AAF付)701275

最高サンプルレート:100kS/s
A/D変換分解能:16bit
CH数:2
最大測定電圧(DC + ACpeak):42V
販売単位:1
価格 ¥152,000 (税抜)

パッシブプローブ 701940

10MHz、10:1/1:1、最大入力電圧:600V(DC+ACpeak) CAT II、1.5m スコープコーダ非絶縁入力モジュール用
販売単位:1
価格 ¥30,000 (税抜)

高感度電流プローブ 701917

50MHz、5Arms、φ5mm、センサーケーブル 1.5m/ 電源ケーブル 1m、電源:プローブ電源 1mAからの微小電流測定に
販売単位:1
価格 ¥230,000 (税抜)

高感度電流プローブ 701918

120MHz、5Arms、φ5mm、センサーケーブル 1.5m/ 電源ケーブル 1m、電源:プローブ電源 1mAからの微小電流測定に
販売単位:1
価格 ¥300,000 (税抜)

電流プローブ 701930

10MHz、150Arms、φ20mm、センサーケーブル 2m/ 電源ケーブル 1m、電源:プローブ電源
販売単位:1
価格 ¥250,000(税抜)

電流プローブ 701931

2MHz、500Arms、φ20mm、センサーケーブル 2m/電源ケーブル 1m、電源:プローブ電源
販売単位:1
価格 ¥300,000 (税抜)

電流プローブ 701932

100MHz、30Arms、φ5mm、センサーケーブル 1.5m/ 電源ケーブル 1m、電源:プローブ電源
販売単位:1
価格 ¥280,000 (税抜)

電流プローブ 701933

50MHz、30Arms、φ5mm、センサーケーブル 1.5m/ 電源ケーブル 1m、電源:プローブ電源
販売単位:1
価格 ¥200,000 (税抜)

プローブ電源 701934

電流/FET/差動の各プローブへの電源供給が可能
(最大4本、702915/ 702916の最大入力時では2本まで)
AC100V/200V両電源対応
販売単位:1
価格 ¥75,000 (税抜)

プローブ電源ケーブル B9852MJ

差動プローブ(700924、700925、701921など)用、1.5m
測定器のプローブ電源または外部電源より電源供給
701921、701926に標準で付属
販売単位:1
価格 ¥6,000 (税抜)

シャント抵抗 438920

250Ω、±0.1%
販売単位:1
価格 ¥3,000 (税抜)

シャント抵抗 438921

100Ω、±0.1%
販売単位:1
価格 ¥3,000 (税抜)

シャント抵抗 438922

10Ω、±0.1%
販売単位:1
価格 ¥3,000 (税抜)

高速ロジックプローブ 700986

8bit非絶縁、30Vrms CAT II、入力抵抗:100kΩ以上
スコープコーダ用
販売単位:1
価格 ¥40,000 (税抜)

絶縁ロジックプローブ 700987

8bit絶縁、250Vrms CAT II、入力抵抗:100kΩ
スコープコーダ用
販売単位:1
価格 ¥50,000 (税抜)

ロジックプローブ 702911/702912

8bit非絶縁、±35V、入力抵抗:10kΩ以上
スコープコーダ用
702911:全長1m
販売単位:1
価格 ¥44,000(税抜)

702912:全長3m
販売単位:1
価格 ¥55,000(税抜)

接続ケーブル 705926

26ピンケーブル(1m)
701953-L1に標準添付
販売単位:1
価格 ¥8,000 (税抜)

電流クランププローブ 720930

40Hz~3.5kHz、AC0~50Arms、φ18mm、2.8m、絶縁型BNC
販売単位:1
価格 ¥20,000(税抜)

接続ケーブル 705927

26ピンケーブル(3m)
701953-L3に標準添付
販売単位:1
価格 ¥9,000 (税抜)

電流クランププローブ 720931

40Hz~3.5kHz、AC0~200Arms、φ30mm、3m、絶縁型BNC
販売単位:1
価格 ¥20,000(税抜)

USBケーブル A1421WL

USB2.0 Hi-Speed対応(2m)
販売単位:1
価格 ¥3,000 (税抜)

ケーブルコネクタ A1002JC

ひずみモジュール用
販売単位:1
価格 ¥1,900 (税抜)

ブリッジヘッド(NDIS、120Ω/350Ω)701955/701956

701955(NDIS、120Ω):ケーブル5m付
販売単位:1
価格 ¥30,000(税抜)

701956(NDIS、350Ω):ケーブル5m付
販売単位:1
価格 ¥30,000(税抜)

ブリッジヘッド(DSUB、120Ω/350Ω)701957/701958

701957(DSUB、120Ω):シャントキャル、5mケーブル付き
販売単位:1
価格 ¥35,000(税抜)

701958(DSUB、350Ω):シャントキャル、5mケーブル付き
販売単位:1
価格 ¥35,000(税抜)

変換アダプタ 366923

接栓アダプタ、T型BNC用
販売単位:1
価格 ¥2,400 (税抜)

変換アダプタ 751512

バナナ(オス)‐バインディングポスト変換
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥3,300 (税抜)

BNC変換アダプタ 758924

500Vrms-CATII、安全端子(バナナ メス)-BNC(オス)変換
販売単位:1
価格 ¥6,600 (税抜)

4Φ変換アダプタ B8099NL

702902、702906用
販売単位:1
価格 ¥3,800 (税抜)

4Φ変換アダプタ B8099NM

702902、702906用
販売単位:1
価格 ¥3,200 (税抜)

測定リードセット 758917

1000Vrms-CATⅡ、0.75m、安全端子(バナナ オス)‐安全端子(バナナ オス)赤黒2本セット
701959、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥5,500 (税抜)

測定リード 758933

安全端子ケーブル、1m、アダプタ・クリップと組み合わせて使用
定格:1000V CAT III 赤黒2本セット
販売単位:1
価格 ¥4,400 (税抜)

1:1 セーフティアダプタリード 701901

1000Vrms-CATⅡ、1.6m、安全型BNC(オス)-安全端子(バナナ オス)
701954、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥7,000 (税抜)

DC電源ケーブル 720922

DL350用 シガレットライタープラグ
販売単位:1
価格 ¥12,000(税抜)

ロングテストクリップ 701906

1000V CAT II、200mm、赤黒2ヶセット
差動プローブやセーフティアダプタリード (700924、701926、701901など)用
販売単位:1
価格 ¥10,000 (税抜)

ピンチャーチップ B9852MM

1000Vrms-CATⅢ(黒)
販売単位:1
価格 ¥2,000 (税抜)

GPS ユニット 720940

DL950,DL350用
販売単位:1
価格 ¥80,000(税抜)

ピンチャーチップ B9852MN

1000Vrms-CATⅢ(赤)
販売単位:1
価格 ¥2,000 (税抜)

プラグオンクリップ 701948

1000V CAT II、200mm
絶縁入力対応安全プローブ (700929、701947 など ) 用
販売単位:1
価格 ¥15,000 (税抜)

ワニグチクリップ(ドルフィン型)701954

1000Vrms-CATII、赤黒2ヶセット
販売単位:1
価格 ¥3,500 (税抜)

ワニグチアダプタ(大)758929

定格1000V、1000Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)‐ワニグチ変換
販売単位:1
価格 ¥3,500 (税抜)

ワニグチアダプタ(小)758922

定格300V、300Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥2,200 (税抜)

フォーク端子アダプタセット 758921

1000Vrms-CATII、赤黒2ヶセット、フォーク端子4mm-バナナ端子(メス)変換
販売単位:1
価格 ¥2,800 (税抜)

安全端子アダプタセット 758923

バネ押さえタイプ(バナナ オス)、赤黒2ヶセット
販売単位:1
価格 ¥2,800 (税抜)

安全端子アダプタセット 758931

ネジ締めタイプ(バナナ オス)、赤黒2ヶセット
ケーブル固定用1.5mm六角レンチ(B9317WD)付
販売単位:1
価格 ¥2,000 (税抜)

安全BNCケーブル 701902/701903

701902:1000Vrms-CATII(BNC-BNC)、1m
販売単位:1
価格 ¥5,000 (税抜)

701903:1000Vrms-CATII(BNC-BNC)、2m
販売単位:1
価格 ¥6,000 (税抜)

BNCケーブル 366924

BNC-BNC(1m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥6,000 (税抜)

BNCケーブル 366925

BNC-BNC(2m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥7,000 (税抜)

1:1 BNC-ワニグチケーブル 366926

非絶縁、42V以下、1m
販売単位:1
価格 ¥4,200 (税抜)

1:1 セーフティアダプタリード 701904

1000Vrms-CATⅡ,600Vrms-CATⅢ
販売単位:1
価格 ¥10,000 (税抜)

接続リード B9879PX

ワニグチリード(8ビット分)
702911、702912、700986で使用
販売単位:1
価格 ¥6,300 (税抜)

1:1 バナナ-ワニグチケーブル 366961

非絶縁、42V以下、1.2m
販売単位:1
価格 ¥3,900 (税抜)

端子台 A1800JD

720220モジュール用
販売単位:1
価格 ¥2,000 (税抜)

接続リード B9879KX

ICクリップリード(8ビット分)
702911、702912、700986で使用
販売単位:1
価格 ¥4,200 (税抜)

プローブスタンド 701919

円形ベース、1アーム
販売単位:1
価格 ¥98,000 (税抜)

ソフトケース B8059GG

アクセサリ収納ケース
販売単位:1
価格 ¥2,000 (税抜)

ACアダプタ 720921-M

DL350用 60W PSE対応 3極タイプ
販売単位:1
価格 ¥18,000(税抜)

バッテリパック 739883

DL350・AQ7280・MT300用
販売単位:1
価格 ¥31,000(税抜)

バッテリパックカバー 720923

DL350用 本体の/EBオプションにて添付されるものと同じ製品です。
販売単位:1
価格 ¥12,000(税抜)

キャリングケース 93050

DL350用
販売単位:1
価格 ¥30,000(税抜)
アプリケーションノート
519 KB
概要:

【検索キー】 DL3 ,DL35, DL

アプリケーションノート
アプリケーションノート
501 KB
アプリケーションノート
523 KB
アプリケーションノート
478 KB
アプリケーションノート
525 KB
アプリケーションノート
527 KB
カタログ
取扱説明書
仕様書、他
ソフトウェア
ファームウェア
外形図

製品紹介

使い方

お気軽にお問い合わせ・ご相談ください。


お問い合わせ
トップ
