CA700 圧力キャリブレータ

差圧・圧力伝送器の校正用途に特化した高確度/高機能圧力キャリブレータです。
近年プロセスプラントで多く使用される差圧・圧力伝送器の高精度、高機能化は顕著です。
CA700はポータブルクラス最高峰の確度とワイドレンジを実現、これまでにない高精度フィールド校正を可能にします。

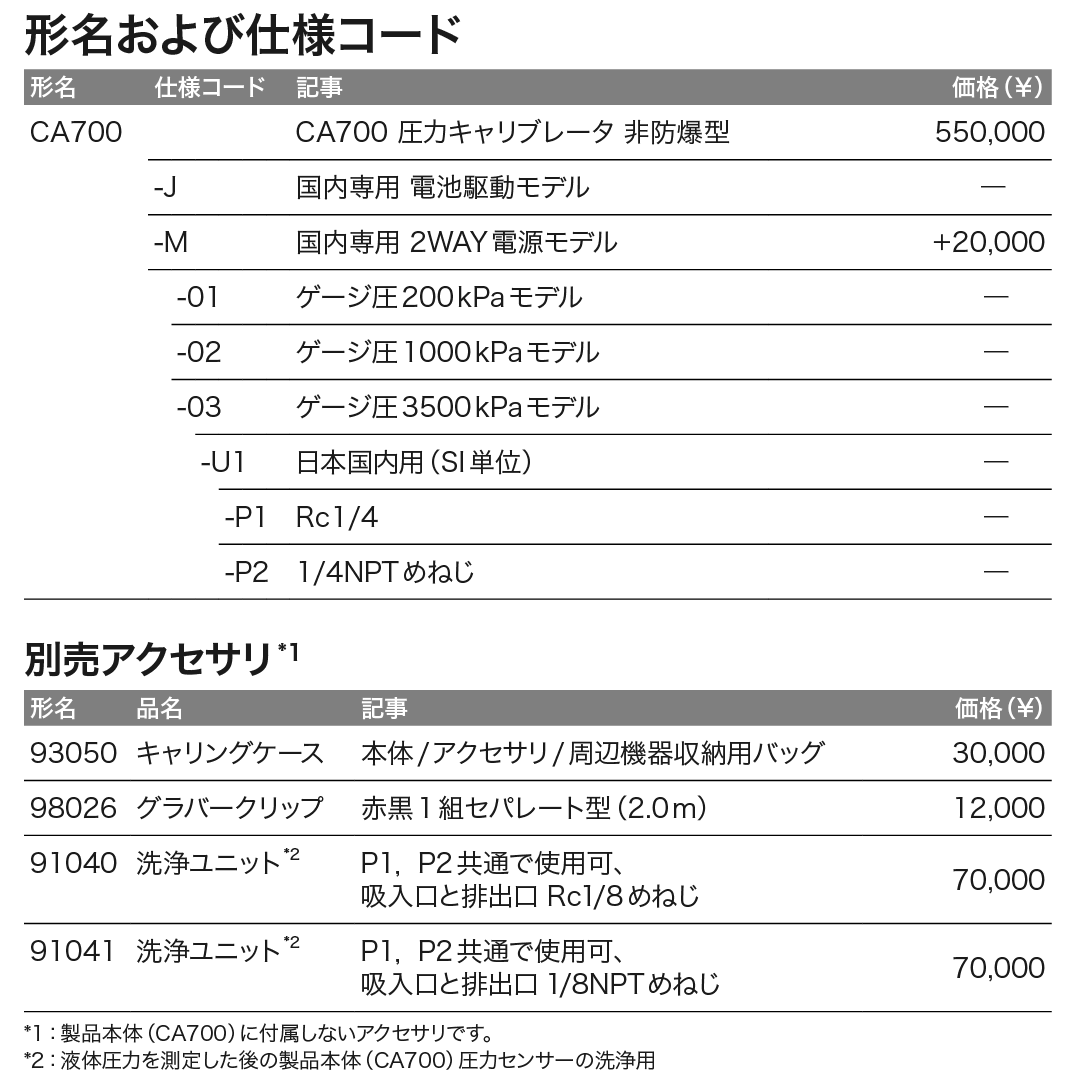

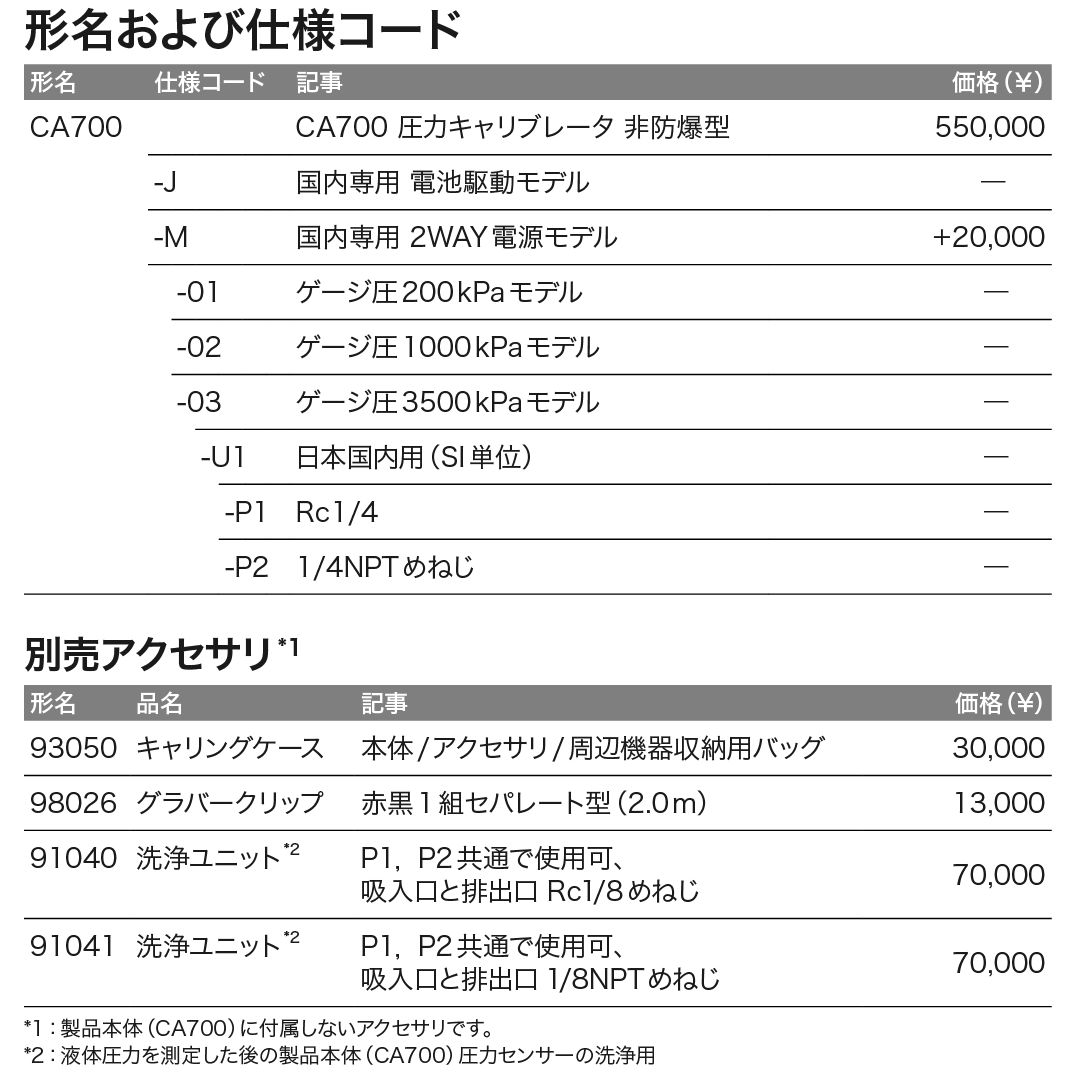

希望小売価格(税抜): ¥530,000~

What's New


デモのご依頼

  • 高確度と長期安定性
    ポータブルクラス最高峰の確度を実現
    • 基本確度:
      圧力(測定) / 0.02%rdg
      電流/電圧(発生/測定) / 0.015%rdg
  • レンジアビリティ
    クラス最高の高分解能とワイドレンジを実現
    • 0.001kPa(200.000kPaレンジ)
  • フィールドユース
    プロテクションボディとIP54(防塵防滴構造)*2により、過酷な使用環境にも対応
  • 2WAY電源モデル
    ACアダプタと乾電池の2WAY電源駆動
  • メニュー表示
    日本語/中国語/韓国語表示に対応*1
  • ユーザーサポート
    フィールド校正/点検作業を強力にサポート
    • 圧力伝送器、圧力スイッチの校正手順を内蔵
      手順数を20ファイルへ拡張*1
    • 校正前後データ、誤差率(%)の記録が可能
  • スマートキャリブレーションによる校正作業支援

ご紹介ビデオ
Video Tour

  • *1:ファームウェアVer1.03で対応
    *2: 2WAY電源モデル は、IP4X

FieldMateとCA700による差圧・圧力伝送器の管理

FieldMateは、PC上で動作する機器調整・設定・管理ソフトウェアです。
フィールド機器の設定や診断、機器情報の管理に加えCA700で測定・記録した校正データをFieldMateの機器保全情報として登録ができます。
CSV形式で保存された校正データは表計算ソフトウェアで帳票作成やグラフ化が行えます。
FieldMateとCA700により効率的なフィールド機器の管理をサポートします。

関連製品:

スマートキャリブレーションによる校正作業支援
ご紹介ビデオ
Video Tour

FieldMateとCA700

差圧・圧力伝送器のフィールド校正

圧力伝送器の校正作業では入出力値を正確に計測し誤差率を求める必要があります。
CA700では圧力・電流の入出力値を高確度に計測できる性能に加え、校正手順が内蔵されており、手順に沿った操作により確実な校正作業をサポートします。

差圧・圧力伝送器のフィールド校正

圧力伝送器のフィールド校正

圧力伝送器の校正作業では入出力値を正確に計測し誤差率を求める必要があります。
CA700では圧力・電流の入出力値を高確度に計測できる性能に加え校正手順が内蔵されており手順に沿った操作により確実な校正作業をサポートします。
また外部圧力センサーPM100をCA700に接続することで70MPaまでの高圧域の校正が可能です。

圧力伝送器のフィールド校正

圧力スイッチテスト

圧力スイッチの試験では接点が開いた時、閉じた時の圧力とデッドバンド、接点が閉じた時の抵抗値を測定します。
試験手順が内蔵されており手順に沿った操作により試験が可能となっております。

圧力スイッチテスト

電空変換器の動作確認・入出力調整

電空変換器の入出力調整ではスパンの0,25,50,75,100%の電流を上昇および下降方向に加えて検査します。
CA700では4-20mA信号のステップ発生機能に加え発生圧力を、高確度に計測できる為信頼性の高い試験が可能です。

電空変換器の動作確認・入出力調整

20mA SIMULATE(2線式伝送器シミュレータ)

CA700では計装機器の外部電圧発生源(ディストリビュータ)から設定に応じた電流を吸い込む(SINK)ことで伝送器シミュレータとしてループテストが可能です。
4-20mA発生を0.015%rdgの高確度で実現します。

2線式伝送器シミュレータ

2線式伝送器ループチェック

伝送器電源DC24Vを供給しながらDCmA信号を計測します。
ゼロ点の確認等、DCmA信号計測を0.015%rdgの高確度で実現します。
また250Ω通信抵抗を内蔵(HART/BRAIN通信に対応)しており、ハンディターミナル接続時に250Ω外付け抵抗の必要がありません。

2線式伝送器ループチェック

レコーダ・コントローラの入力指示確認・調整

DC1-5V、4-20mA計装信号を0.015%rdgの高確度発生により計装ループの試験や機器の動作、指示確認が可能です。
またリニアスイープ/ステップスイープの2種の発生パターンが選択可能となっています。
(スイープの時間15/30/45/60sec から設定可能)

入力指示確認・調整

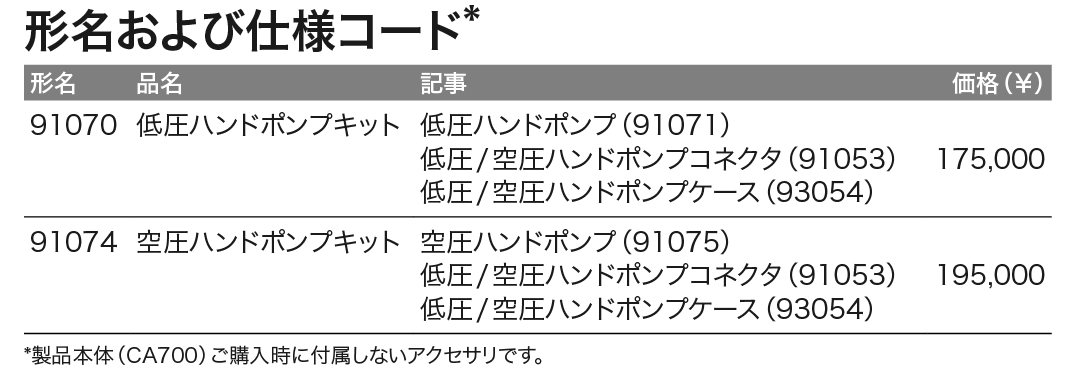

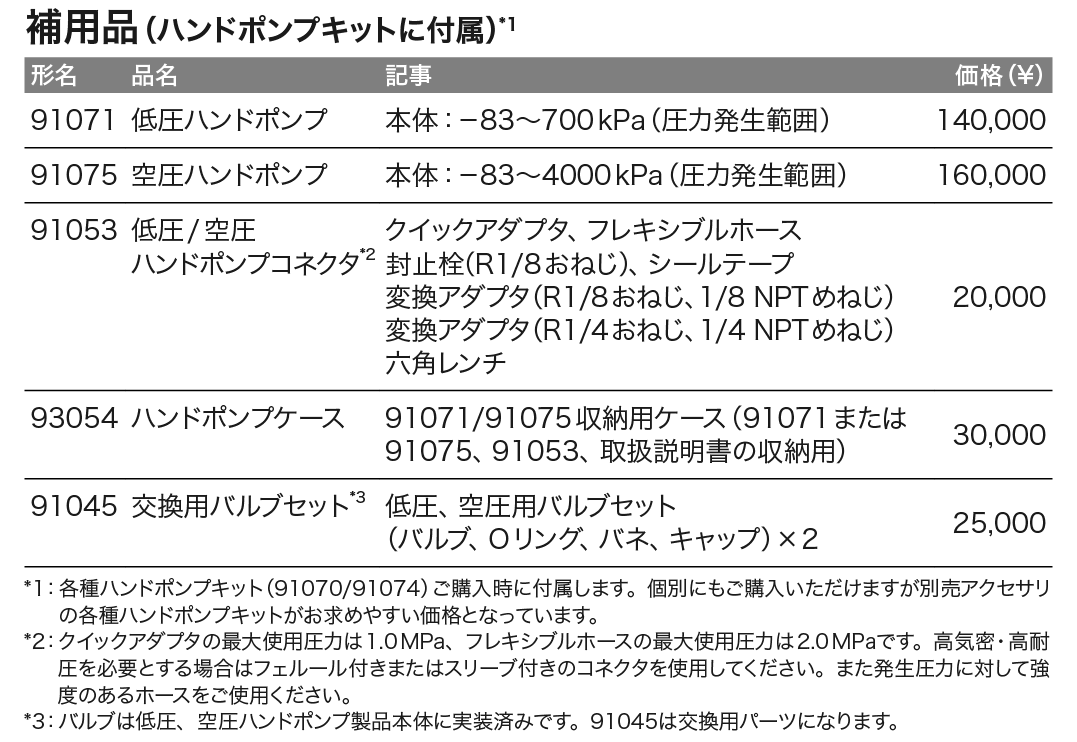

91051 低圧用ハンドポンプ

  • コンパクトボディの超小型ハンドポンプ
  • 低圧域の圧力調整に最適
  • 内部リークが少なくスムーズな加圧
  • 異物混入を防ぐストレーナ内蔵

  • 発生範囲: -83 ~ 700kPa

91061 液圧用ハンドポンプ

  • 70MPaまで加圧可能な高性能ハンドポンプ
  • 軽快なグリップ操作で高圧域までの加圧が可能
  • 内部リークが少なくスムーズな加圧
  • 異物混入を防ぐストレーナ内蔵

  • 発生範囲: -0 ~ 70MPa

91056 空圧用ハンドポンプ

  • ワイドレンジでの加圧が可能
  • 低圧~中圧域までの圧力を発生
  • 片手操作で微調整・減圧が可能
  • 内部リークが少なくスムーズな加圧
  • 異物混入を防ぐストレーナ内蔵

  • 発生範囲: -83 ~ 4000kPa

PM100 外部圧力センサー(CA700専用アクセサリ)

  • フィールドタイプで最高峰の測定確度を実現
    基本確度 : 0.02% of reading
  • クラス最高レベルの高分解能
    各レンジで0.0001MPaを実現
  • マルチレンジ(3種の圧力レンジを内蔵)
    16MPaモデル:7MPa/10MPa/16MPa
    70MPaモデル:25MPa/50MPa/70MPa  New!
