光スペクトラムアナライザ AQ6375E

長波長対応 1200 nm ～ 2400 nm (標準、リミテッド)、1000 〜 2500 nm (波長拡大）

通信用波長域だけでなく、ガスセンシングなどの環境計測や医療、バイオなどに使われる近赤外域まで幅広くカバーします。

広い測定ダイナミックレンジ　90 dB 　*代表値です。リミテッドモデルは異なります。

＋20 dBmから -70 dBmまでの広いレベルにわたるスペクトルの一括測定が可能です。

白色光源（黄色）の測定波形とAQ6375Eのノイズレベル（赤色）

高い近傍ダイナミックレンジ　55 dB 　*リミテッドモデルは異なります。

高分解能 0.05 nm ～ 2.0 nm　*リミテッドモデルは異なります。

ダブルパスモノクロメーター光学系を採用しています。
この光学系の採用により、高波長分解能（0.05 nm）と広近傍ダイナミックレンジ（55 dB）が実現でき、信号近傍のノイズ成分を信号と分離して測定することができます。

アドバンスドパルス光測定（APLM）モード

赤外パルス光スペクトルを測定する際には、分光器内の赤外放射の影響を軽減することが重要です。赤外放射の強度およびスペクトルは温度変化に伴って常に変動するため、測定への影響を軽減するには、赤外放射スペクトルの変化時間よりも十分に短い時間間隔で背景補正を行う必要があります。

APLMモードは、測定スパンを「n」個のセグメントに分割することで、1セグメントあたりの測定時間を短縮し、各セグメントごとに背景補正を行うことで、赤外放射の影響を低減しながら、短パルス光や長い繰り返し周期のパルス光に対応範囲を拡大した、パルス光測定機能です。

ALPMモードの概念図

パルス光測定機能の比較

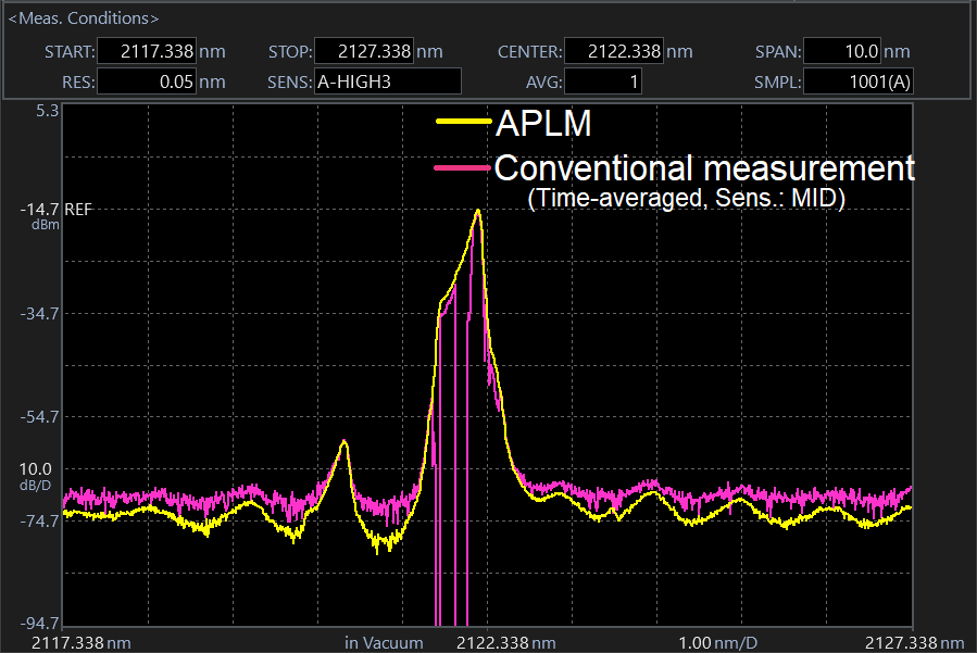

APLMと従来測定方法とのパルス光測定比較
(2µm DFB-LD 繰返し周波数 1 kHz)

パージ機構

近赤外域波長には、水蒸気の影響により強い光吸収が見られる波長領域が存在し、測定の妨げとなる場合があります。AQ6375Eは、背面に設けた給排気口よりモノクロメーター内部に窒素などのパージガスを連続的に供給することで、水蒸気の光吸収が測定へ及ぼす影響を低減できます。

高次回折光カットフィルター

モノクロメーターでは原理上、入射光の整数倍の高次回折光が発生します。AQ6375Eは内蔵の高次回折光カットフィルターにより、1150 nm未満の入射光を抑圧し高次回折光の影響を低減します。

*リミテッドモデルは除きます。

高速測定

高速挿引

弊社独自技術により、100 nmスパンで0.5秒の掃引スピードを実現しました。モノクロメーターでシステムアップした従来の測定システムと比べ、測定スループットを大幅に改善しました。また、ダブルスピードモードでは標準モードの最大2倍の速度で測定できます。この時、感度は約2 dB低下します。

高速コマンド処理とデータ伝送

新型プロセッサによる高速コマンド処理とイーサネットの採用により、従来のGP-IBと比べて最大100倍のデータ転送スピードを提供します。

【 測定例 】

■ 1800 nm DFB-LD 光源 分解能設定：50 pm、測定スパン：10 nm、 測定感度：HIGH1 / CHOP

■ 2010 nm DFB-LD 光源 分解能設定：50 pm、測定スパン：20 nm、 測定感度：HIGH1 / CHOP

フリースペース構造の採用

マルチモードファイバー対応

光入力部にフリースペース構造を採用しています。この構造により、シングルモードファイバーだけではなくマルチモードファイバーの測定が可能です。このフリースペース構造は、入力部に光ファイバーを用いた構造に比べ、光コネクタの抜き挿しによる測定値の変化が小さく再現性に優れています。正確で、安定した測定を実現できます。

校正用光源を標準で搭載

波長校正用の基準光源を標準で内蔵しています。波長校正・光軸調整のメンテナンスはワンボタンで実行可能です。

波長校正

内蔵の基準光源（ガスセル）を用いて校正します。

光軸調整

移動時などの振動や衝撃によるモノクロメーター内部の光軸ズレを自動調整します。
