直流電圧/電流源 GS200

高精度を追求、さらに進化した直流電圧電流源

GS200は、高精度・高安定。高分解能の直流電圧/電流源です。
優れたトレーサビリティと安定度、5.5桁の分解能を持ち、きわめて低ノイズの理想的な直流電圧及び電流を発生します。
また、オプションのモニタ機能により、電圧・電流の測定が可能です。

What's New


  • 高精度 ±0.016%の基本確度*
  • 高分解能 5.5桁 ±120,000表示カウント
  • 高安定 ±0.0008%/°Cの温度係数*
  • 低ノイズ 100µVp-p*
  • *10V発生レンジの基本仕様

  • ±32Vまでの電圧発生と±200mAまでの電流発生
  • 電圧、電流の簡易モニタ機能(オプション装備)
  • 最大10,000点のプログラム出力
  • USBマスストレ-ジ機能を搭載
  • 同期運転によるチャネル拡張

GS200用途

応用分野

計測センサ、半導体LSI、家電、OA機器、通信機器、自動車部品、2次電池用制御IC、 電子回路、電源、照明機器、産業向け光源、小型モータ、放射線計測機器、 オーディオアンプ、 マイクロ波加熱応用装置、画像診断システム、高圧ガス用機器、 信号変換器、 産業用空気圧機器、振動解析器、プラント建設、火力・原子力発電設備の 建設・保守、 成形・機械加工、真空炉・雰囲気炉など各種熱処理設備、水質・大気測定 装置、 製茶ライン など

高精度、高分解能で低ノイズの基準DCを発生

高精度

±0.016% of setting + 240μV

(10Vレンジ, 1年)

±0.03% of setting + 5μA

(100mAレンジ, 1年)

高安定

±0.001% of setting + 20μV

(10Vレンジ, 1日)

±0.004% of setting + 3μA

(100mAレンジ, 1日)

高分解能

100nV (DCV, 10mVレンジ)
10nA (1mAレンジ)

低ノイズ

100μVp-p (10Vレンジ, DC~10kHz)
3μAp-p (100mAレンジ, DC~10kHz)

乗算型デュアルD-Aコンバータ方式

電圧、電流発生ともに5.5桁、±120,000表示カウントの設定分解能を持っています。
100mV発生レンジ、10mV発生レンジでは高精度分圧方式を採用し、μVオーダの極めて低いノイズレベルを実現しました。
最小100nVの出力分解能と低ノイズ出力により、極めて小さな信号レベル変化を与えることができます。

高分解の出力

ソース&シンクによる広レンジ動作

±30V, ±200mAまでのソース動作(電流の供給)およびシンク動作(電流の吸込み)による4象限動作が可能です。
シンク時の動作領域は欠けることなく、ソースと同じ範囲での動作が可能です。
高精度電源としてだけでなく、高精度の定電流電子負荷装置として使用できます。

電圧、電流発生の動作範囲
電圧/電流発生の動作範囲

電圧 レンジ

10mV/100mV/1V/10V/30V
(10mV, 100mVレンジは高精度分圧器を使用)

最大出力電流

±200mA (1V/10V/30Vレンジにて)

電流レンジ

1mA/10mA/100mA/200mA

最大出力電圧

±30V

ソース動作(高精度電源)の例
ソース動作の例
シンク動作(高精度電子負荷)の例
シンク動作の例

シームレスなバイポーラ出力

GS200のバイポーラ出力は、機械式の接点を用いずに極性の反転を行うため、極性反転時に異常電圧(電流)が発生しません。
これにより負の最大出力から正の最大出力まで、真の連続可変出力が可能です。
ゼロクロス・コンパレータの評価や、両極性のセンサ出力信号模擬などにおいて威力を発揮します。
もちろんレンジ内の設定変更時にも、同様のグリッチは発生しません。

出力極性反転時の応答を比較

使いやすさの追求

ソース値5.5桁の各桁に▲▼キーを配置し、任意の数値桁をダイレクトに変更できるキーレイアウトを採用しました。
ソース値の変更が容易で、増加/減少ステップも自在に選ぶことができます。
試験対象のスレッショルドレベル検出やV-I特性測定において威力を発揮します。
また、ディスプレイには高精細ドットマトリクスVFDを採用し、豊富な情報表示と、自在なフォントサイズにより視認性、作業性を高めています。
ソフトキーメニューの採用により、シンプルな操作メニュー体系を実現しました。

GS200の表示部とキーレイアウト

電圧/電流の簡易モニタ機能(オプション)

GS200は高精度の電圧、電流出力に加え、電圧、電流の簡易モニタ機能を備えています(オプション装備)。
電圧発生時の電流モニタ、または、電流発生時の電圧モニタが可能で、4.5桁の表示分解能を持っています。
モニタ値はソース値とともに内部メモリ(USBマスストレージ)に格納できます。

電圧/電流の簡易モニタ機能

USBストレージ機能を使った簡単プログラミング

ソ-ス値を最大10,000ステップまで設定し、内部メモリに記憶できます。また、出力インターバルや静定時間の設定が可能です。
パソコンとGS200をUSB接続すると、GS200の内部メモリはパソコンの外部記憶装置(USBマスストレージ)として認識されます。
パソコン上のデータはドラッグ&ドロップ動作により、GS200の内部メモリへ簡単に転送されます。
また、本体のキー操作によるソ-ス値の入力や編集も可能です。
さらにモニタ搭載モデル(オプション装備)では、モニタ値はソ-ス値とともに内部メモリに格納されます。
内部メモリ上のモニタ値は、ドラッグ&ドロップ動作により簡単にパソコンに転送できます。
簡易的なV-Iカーブトレーサやデータロガーとしての利用が可能です。

USBストレージ機能を使った簡単プログラミング

同期運転によるチャネル拡張

GS200は同期運転によるチャネル拡張が可能です。
複数ピンへの電圧の同時印加や、電流の同時モニタを簡単に実現できます。同期制御回路や、複雑な配線は必要ありません。
ソース値とモニタ値は各機の内部メモリ(USBマスストレージ)にCSVファイルとして保存されるので、これらのファイルを各機から収集しマージすれば、複数チャネルの電圧、電流の関係を一覧で捉えることができます。



GS200 2台



同期運転によるチャネル拡張

リアパネル

リアパネル

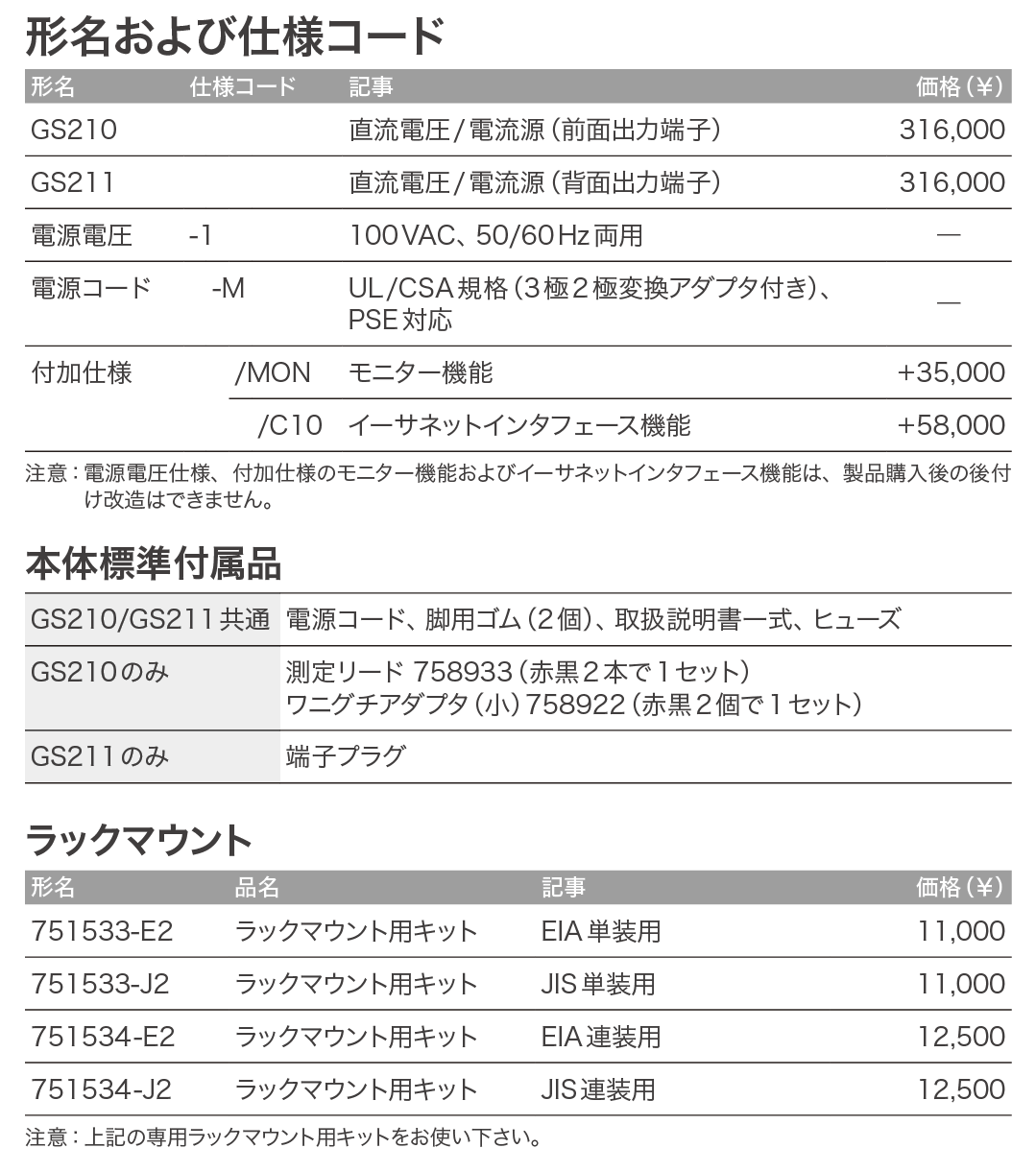

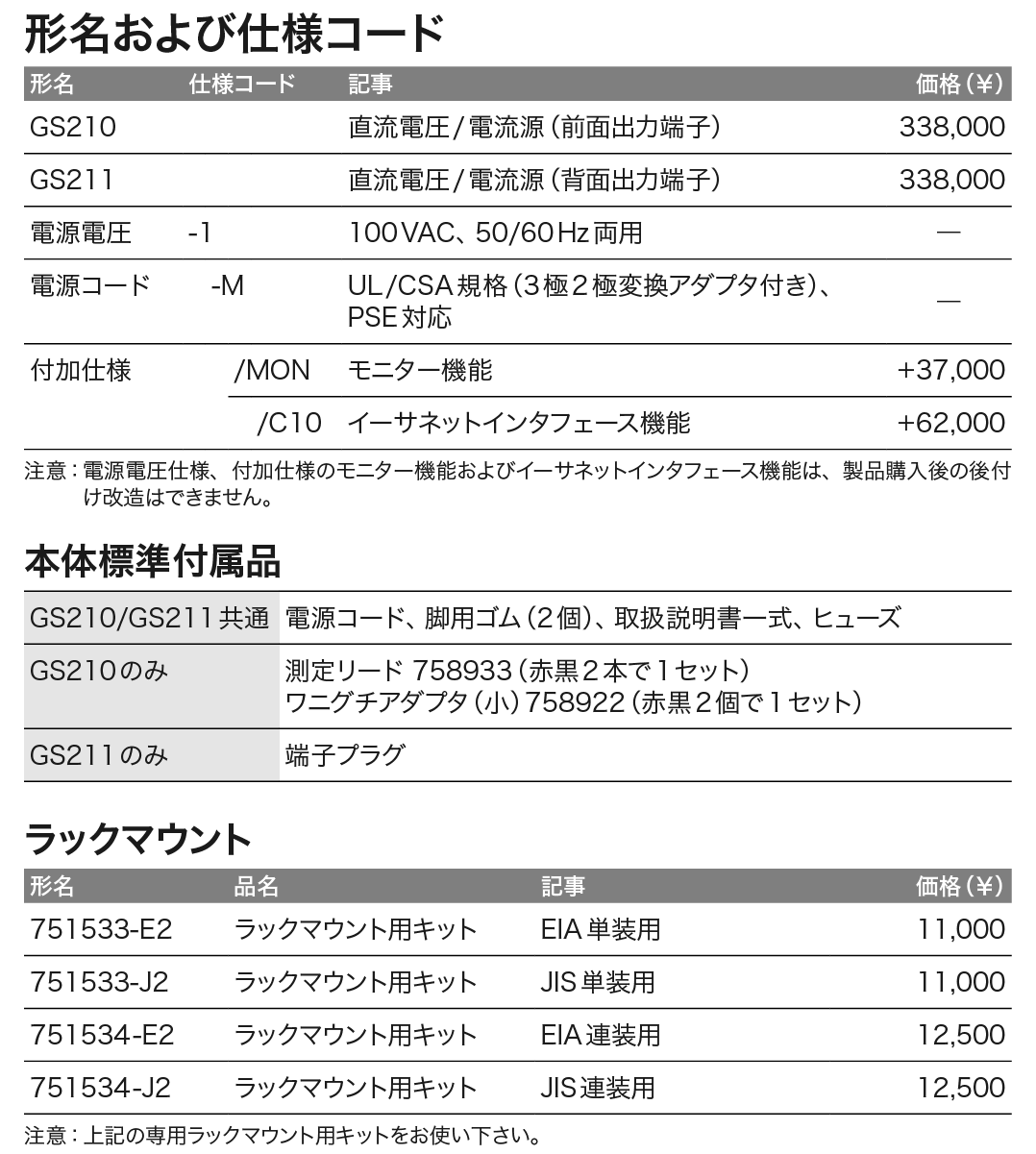

GS200_価格_左

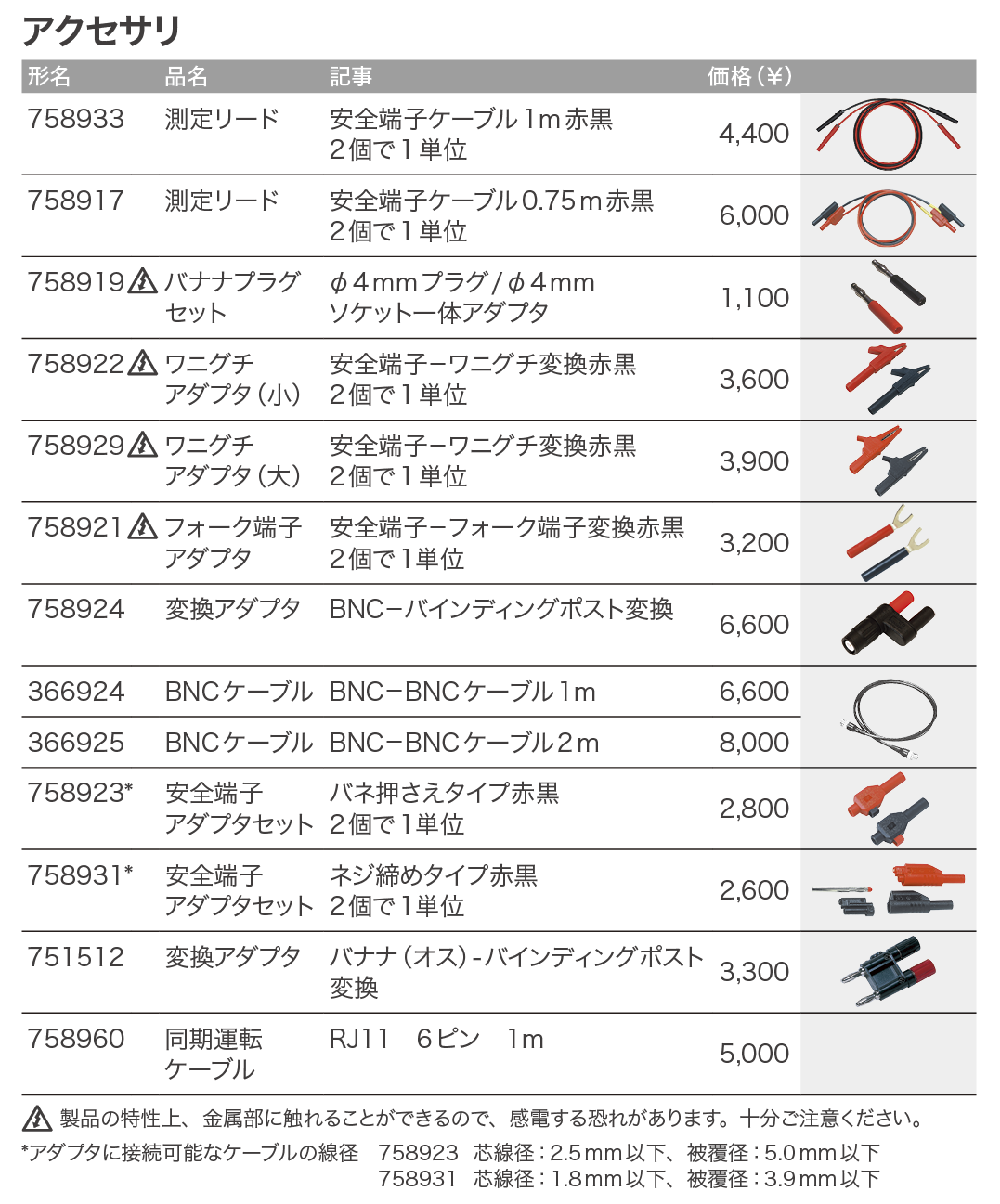

GS200_価格_右

記載内容は2023年4月1日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。



1:1 セーフティアダプタリード 701901

1000Vrms-CATⅡ、1.6m、安全型BNC(オス)-安全端子(バナナ オス)
701954、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥7,000 (税抜)

安全BNCケーブル 701902/701903

701902:1000Vrms-CATII(BNC-BNC)、1m
販売単位:1
価格 ¥5,000 (税抜)

701903:1000Vrms-CATII(BNC-BNC)、2m
販売単位:1
価格 ¥6,000 (税抜)

変換アダプタ 366922

バナナ(オス)‐BNC(メス)変換
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥3,500 (税抜)

測定リードセット 758917

1000Vrms-CATⅡ、0.75m、安全端子(バナナ オス)‐安全端子(バナナ オス)赤黒2本セット
701959、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥5,500 (税抜)

フォーク端子アダプタセット 758921

1000Vrms-CATII、赤黒2ヶセット、フォーク端子4mm-バナナ端子(メス)変換
販売単位:1
価格 ¥2,800 (税抜)

ワニグチアダプタ(小)758922

定格300V、300Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥2,200 (税抜)

変換アダプタ 751512

バナナ(オス)‐バインディングポスト変換
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥3,300 (税抜)

安全端子アダプタセット 758923

バネ押さえタイプ(バナナ オス)、赤黒2ヶセット
販売単位:1
価格 ¥2,800 (税抜)

BNC変換アダプタ 758924

500Vrms-CATII、安全端子(バナナ メス)-BNC(オス)変換
販売単位:1
価格 ¥6,600 (税抜)

ワニグチアダプタ(大)758929

定格1000V、1000Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)‐ワニグチ変換
販売単位:1
価格 ¥3,500 (税抜)

安全端子アダプタセット 758931

ネジ締めタイプ(バナナ オス)、赤黒2ヶセット
ケーブル固定用1.5mm六角レンチ(B9317WD)付
販売単位:1
価格 ¥2,000 (税抜)

測定リード 758933

安全端子ケーブル、1m、アダプタ・クリップと組み合わせて使用
定格:1000V CAT III 赤黒2本セット
販売単位:1
価格 ¥4,400 (税抜)

安全ミニクリップ(フック型)701959

1000 Vrms-CATII
2個(赤・黒)

ラックマウント用キット 751533-E2

EIA単装用
販売単位:1
価格 ¥11,000 (税抜)

同期運転ケーブル 758960

RJ11 6ピン 1m
販売単位:1
価格 ¥5,000 (税抜)

ラックマウント用キット 751533-J2

JIS単装用
販売単位:1
価格 ¥11,000 (税抜)

ラックマウント用キット 751534-E2

EIA連装用
販売単位:1
価格 ¥11,000 (税抜)

ラックマウント用キット 751534-J2

JIS連装用
販売単位:1
価格 ¥11,000 (税抜)
