プレシジョンパワースコープ PX8000

多くのお客様とともに培ったYOKOGAWAの高精度な電力測定技術と、長年オシロスコープの開発を支えた波形測定技術の融合により、電力測定に変革をもたらす新たな高精度電力測定器「プレシジョンパワースコープ PX8000」を開発しました。電気エネルギーを正確に測定する必要に迫られている場合には、「高精度な電力測定」と「時間軸の分解能を上げた波形測定」との両立は電力測定器の理想となります。PX8000は、相反するこの2つの命題を1台で解決へと導きます。

日々技術革新が進んでいる、効率的な電力変換や搬送システムの開発現場においては、エネルギー消費量の削減のため、より緻密な電力測定が求められています。PX8000は、それら電力測定に対する厳しい要求に応えるべく、以下の3つの特長を備えています。

斬新な機能

従来の電力計にはなかった、過渡的な電力測定および解析機能を搭載することで、さらなるエネルギー損失の削減やパフォーマンス向上に貢献します。

高い信頼性

高速サンプリング性能を持ちながらも、従来の電力計と同様にトレーサビリティのとれた電力測定が可能です。

ポータビリティ

従来の電力計シリーズにはないコンパクトなサイズに設計したことで、その機動性を生かして、現場での高精度測定が可能となりました。

PX8000の高速サンプリングと確度保証により、さらなる高周波化が進む今日の省エネ機器の評価に際して、最先端の測定ソリューションを提供します。

基本仕様

電力基本確度
±(0.1% of reading + 0.1% of range) (50/60Hz)

測定周波数帯域
DC~20MHz (-3dB、電圧、電流センサー入力)
DC~10MHz (-3dB、電流直接入力)
*電力は1MHzまで確度保証

最大レコード長
標準 10Mポイント/CH
/M1  50Mポイント/CH
/M2 100Mポイント/CH

最高サンプリング周波数
100MS/s

電流レンジ
10mA~5A

電圧レンジ
1.5V~1000V

主な特長

  • 過渡的な電圧・電流・電力を解析可能!
  • 波形データの特定ポイントの測定(CURSOR)
  • サイクル毎の電力を波形演算(MATH)
  • カーソル間の平均値を演算可能(MEASURE)
  • デスキュー(位相補正)機能搭載
  • 電流センサー用電源搭載可能(PDオプション)

Power meets precision -緻密な電力測定へ-

Power meets precision

緻密な電力測定へ

パワーエレクトロニクス技術の発展に伴い、電気エネルギー変換が行われるあらゆる分野では、マイクロコントローラによるエレクトロニクス制御が行われています。そして、測定器に対しても従来とは異なる電力測定技術、解析機能が求められるようになってきました。

電力測定用途として一般的に広く使用されている電力計は、比較的緩やかに変化する測定対象には適していますが、短時間で急激に変化する動的特性の評価や、駆動周波数が高い測定対象に対しては必ずしもマッチしていませんでした。他方、オシロスコープは高速波形の観測を得意とするものの、精度よく測定するようには設計されていないため、測定値には大きな誤差を含んでいました。さらに、オシロスコープでは、電力測定に関して信頼性を裏 付けるトレーサビリティがないことから本質的な課題もありました。

PX8000は、これら2つの測定器のそれぞれの長所を備えた「プレシジョンパワースコープ」です。従来の測定器では困難だった、急速な動きを伴う機器や、高い周波数で駆動される機器の高精度な電力測定が可能となります。



Focus on precision

緻密さへのこだわり

PX8000は、高性能な波形捕捉技術と演算機能により、高精度な電力演算を可能にしています。その主な特長は以下のとおりです。

多入力波形の同時表示
電圧、電流、電力の瞬時波形を12個まで同時に表示できます。これにより、機器の瞬時の変化を視覚的に把握できます。

過渡変動の詳細な解析
測定開始と終了までの期間をカーソルで指定し、その区間の各種電力パラメータを測定します。

トレンド演算
1サイクルごとの実効値、平均値整流実効値校正、直流値、周波数のトレンドを演算し、波形表示する機能を標準装備しています。

デスキュー位相補正
高電圧、大電流の測定時に用いられるプローブ/センサーを使用する際に、電圧入力と電流入力間の位相差を補正できます。

高速、絶縁テクノロジー
isoPRO
TMisopro

PX8000は、光ファイバーを駆使したisoPROテクノロジを用いて、高速ADコンバータのクロックデータの絶縁伝送を実現しています。
YOKOGAWAのこの最新技術は、高電圧、大電流、高速動作が求められている高効率インバータなど、最新の省エネ技術の開発現場で威力を発揮します。

過渡電力測定とその解析

PX8000は、過渡的な電力変動の測定に際し、斬新な解析機能を提供します。

瞬時電力の同時演算

PX8000は電圧波形、電流波形に加え、瞬時電力波形を同時に演算します。
瞬時電力波形は、同じタイミングでサンプリングされた電圧波形と電流波形の積によって得られます。
本機能は標準装備されていますので、他の特別な設定は不要です。
表示された全区間の波形から求められる電力データ*は、数値画面上に表示されます。
瞬時電力の値は、カーソル機能によって読み取ることが可能です。

*ゼロクロスなどの平均区間の設定により値が異なります。
また、波形表示される測定期間は、アクイジションメモリーと時間軸設定により決定されます。

瞬時電力の同時演算



1サイクルごとのトレンド電力演算

最大4Mポイントのユーザー定義演算機能(波形演算、以降MATH)を用いることで、1サイクルごとの電力のトレンド波形の演算が可能です。
得られた波形から、カーソルを用いることで指定された区間の平均値を求めることができます。
機器の電源投入などの起動時は電力評価において大変重要な評価項目となります。
特に照明機器やモーターなどの回転機器の解析においては、1サイクルごとのトレンド電力演算が威力を発揮します。

1サイクルごとのトレンド電力演算



カーソルで指定された区間の波形パラメータ自動演算

画面に表示される波形の全区間データから得られる測定値は、数値画面に表示されますが、指定区間の演算は波形パラメータの自動測定機能(MEASURE)で実現できます。
両者はそれぞれ設定が可能です。また、多くの演算項目を設定できます。
たとえば、コピー機、複合機などの動作には何種類かのモード(スリープ、IHローラーの予熱、あるいはコピー動作)がありますが、各モードの消費電力の測定とその削減には、カーソル間の演算機能が威力を発揮します。

カーソルで指定された区間の電力演算



カーソル区間の電力数値パラメータ演算

カーソルによる特定区間の、電力に関連する各種数値パラメータを、数値画面に表示させました。機器の起動時や電源投入時などの、電圧値・突入電流・電力値を同時に演算できますので、変動する電力を評価する際の効率化が図れます。

各種数値パラメータの数値画面



X-Y表示によるS-Tカーブ

X-Y表示を活用することで、モーターのトルクと回転速度の測定データから、特性グラフ「S-Tカーブ」を表示できます。この評価結果でモーター特性を確認できます。
また、機器の入力と出力の波形を観測することで位相解析が可能です。

X-Y表示によるS-Tカーブ



異常現象の波形データ捕捉

繰り返し測定をする場合、表示された異常現象を見てからSTOPキーを押しても、画面にはデータは残っていません。
ヒストリ機能は、内蔵されているロングメモリーを分割して、最大1,000枚の“ヒストリ(履歴)データ”を自動的に保存し、再表示、演算できる機能です。
異常波形だけを取り出したいときには、条件を設定して検索することもできます。
画面内に四角い検出ゾーンを作成し、そのゾーンを通るか通らないかで異常現象を抽出できます。
また、振幅などのパラメータで抽出することも可能です。測定時にヒストリ機能を意識する必要はありません。
測定後にいつでも呼び出すことが可能です。呼び出された波形でズームやパラメータ演算も可能です。

異常現象の波形データ捕捉



PCによるデータ保存と解析

PX8000には、専用のPCアプリケーションソフトウェア 760881PowerViewerPlusが用意されています。
PX8000による測定データを転送することで、PC上にて、大容量のデータに対してPX8000と同様の波形解析や数値演算ができます。
本ソフトウェアは、オシロスコープ向けにYOKOGAWAから販売されているXviewer、および電力計WTシリーズ用のWTViewerと同様な操作性を採用しています。
さらに、お客様自らプログラミングをされる場合は、LabVIEWドライバを提供しています。
サポートされるのは、LabVIEW 2013、2012、2010 とLabVIEW 8.xです。
対応する通信機能は、イーサネット/GP-IB/USBです。

PCによるデータ保存と解析



FFT波形解析、ユーザー定義演算機能

PX8000には2チャネルのFFT機能が標準で搭載されています。高周波の波形成分の観測に役立ちます。
また、最大8波形までのユーザー定義演算機能(MATH)が標準で搭載されており、1サイクルごとのトレンド演算などができます。
さらに、20個までのユーザー定義ファンクション(数値演算)が標準で搭載されています。
電圧、電流、電力、トルク、および回転速度のデータから機械的出力など、指定された式に従って他の物理量に変換して表示できます。

FFT波形解析、ユーザ定義演算機能



同時高調波測定

電力に関連するトータルの電圧値、電流値、電力値などの測定項目とともに、基本波の次数倍となる高調波成分の同時測定ができます。
最大500次までの高調波成分、含有率や位相差とともに総合ひずみ率、あるいはK-factorなどを同時に演算します。

同時高調波測定



モジュール

右側面

安全設計

デスキュー機能

電力測定エレメント

(電圧モジュールと電流モジュールのセット、最大4セット装着可能)。

  • 電圧モジュール(760811)
  • 電流モジュール(760812)
  • 電流モジュール(760813)
  • センサー、電圧入力(最大3セット装着可能) AUXモジュール(760851)

誤挿入防止機能

電圧モジュールと電流モジュールのミスマッチを防ぐ機能
画面上で警告メッセージ
オーバービュー画面でマッチング表示

安全設計

電流直接入力端子にオス型安全端子を採用
電圧入力端子アダプタ(B8213ZD)と、電流端子アダプタ(B8213ZA)を標準装備
電流入力端子からのアダプタの抜け防止のために、結束バンド向けホックを標準装備

デスキュー機能

電圧出力型の電流センサーを利用して電力測定をするとき、それらセンサーからの電流入力の位相遅れを補正する機能です。電流センサーによる位相遅れの時間データを入力すると、自動的にその位相遅れを補正して電力演算します(電力測定エレメントごとに設定可能)。



仕様

入力モジュール
1

電圧モジュール (760811)
100 MS/s & 12ビット AD変換
測定帯域 (-3 dB) DC~20 MHz
直接入力 1.5 V~1000 Vrms
確度 (45 Hz~1 kHz) 0.1% of reading +0.1% of range

2

電流モジュール (760812)
100 MS/s & 12ビット AD変換
測定帯域 (-3 dB) 直接入力 DC~10 MHz
測定帯域 (-3 dB) 電流センサー電圧入力 DC~20 MHz
直接入力10 mA~5 Arms
電流センサー用電圧入力 50 mV~10 Vrms
確度 (45 Hz~1 kHz) 0.1% of reading +0.1% of range

3

電流モジュール (760813)
100 MS/s & 12ビット AD変換
測定帯域 (-3 dB) 直接入力 DC~10MHz
直接入力10 mA~5 Arms
確度 (45 Hz~1 kHz) 0.1% of reading +0.1% of range

4

センサー、電圧入力 (最大3セット装着可能)
AUXモジュール (760851)

100 MS/s & 12ビット AD変換
測定帯域 (-3 dB) DC~20 MHz
直接入力 最大 200 V (DC+ACpeak)
プローブ入力 最大 1000 V (DC+ACpeak) (700929使用時)
確度 DC入力にて 1% of range
トルク、回転速度 センサー入力
アナログ入力 50 mV~100 V
パルス入力 2 Hz~1 MHz

PX8000の設定

1

多彩な表示フォーマット:
数値/波形/ベクトル/バーグラフ/X-Yの各フォーマットの詳細設定、およびそれらの組合せによる画面を表示できます。

1

結線方式、デスキュー:
1P2W/1P3W/3P3W(2電力計法)/3P4W/3V3A(3電力計法)より用途に合わせて選択できます。デスキューも設定できます。

1

自由なアクイジションメモリー設定:
メモリー容量は、オシロスコープのように自由に設定できます。サンプルレートは、アクイジションメモリーの容量の設定と時間軸のTime/divの設定によって、自動的に決まります。

1

電圧/電流/AUX各モジュールのパラメータ設定:
電圧/電流(直接入力/センサー入力)のレンジ、オートレンジ/オフセット/垂直軸/フィルター/スケーリングおよび同期ソースを設定できます。

1

豊富な電力解析機能の設定:
ユーザー定義演算機能(MATH)によるサイクルごとのトレンド演算、波形パラメータの自動測定機能(MEASURE)、カーソル間の波形パラメータ演算、高調波とFFTによる周波数解析の設定、ユーザー定義ファンクションによる演算式設定、およびNULL値を設定できます。

パネル

多彩なインタフェース

インタフェース
1

EXT I/O
GO/NO-GOの判定結果を出力したり、スタート・ストップなど外部信号でPX8000を制御したりできます。
外部I/Oケーブル720911をご使用ください。

1

外部クロック入力(EXT CLK IN)
外部信号のタイミングでサンプリングできます。
最大9.5 MHz

1

外部トリガー入力(EXT TRIG IN)
外部信号のタイミングでトリガーを掛けることができます。

1

外部トリガー出力(EXT TRIG OUT)

1

ビデオ信号出力(VIDEO OUT)
アナログRGB(XGA)対応の外部ディスプレイに画面を表示できます。

1

USB-PC接続端子
PCからPX8000の制御が可能です。

1

イーサネット通信インタフェース1000BASE-T

1

GP-IB通信インタフェース

1

SDカードスロット
SD、SDHC準拠(16GBまで)

1

USB周辺機器接続端子
USBストレージ、キーボード、マウスに対応

1_red

IRIG(/C20オプション)
外部時刻同期信号を入力して、複数台のPX8000を同期測定できます。

1_red

プローブ用電源(/P4オプション)
差動プローブ用DC電源です。

1_red

電流センサー用電源(/PD2オプション)
CTシリーズ用のDC電源です。
専用ケーブルとシャント抵抗BOXもご用意しました。

*電流センサーと組み合わせた測定時の確度は、PX8000と電流センサーの確度の和となります。

アクセサリとの接続例

電流センサー用電源(/PD2オプション)とアクセサリ(電流センサー用ケーブル、シャント抵抗BOX)を用いた接続例。
電流モジュールは760812が必要です。

長時間現象の測定

100 Mポイント/CHのロングメモリー(/M2オプション)を搭載することで、長時間の現象をより高速なサンプリングで詳細にとらえることができます。

再生可能エネルギーから高度なロボット工学に至るあらゆる分野において、消費電力の削減が求められています。PX8000は、高精度な測定性能と緻密な解析能力により、開発に携わるエンジニアをサポートします。

EV向けインバータとモーターの評価

EV(電気自動車)などは多くの電気部分と機械部分とで成り立っています。その効率評価には、電気部分と機械部分を同時に測定することが求められます。PX8000は、電圧、電流の電気信号と、トルクおよび回転速度の機械的信号から、インバータやモーターの効率測定とともに、起動時などの過渡的な変化を評価できます。

インバータ、モーターの効率測定


PX8000の優位性

100MS/s、12ビット、20MHz帯域による高速波形の捕捉

高精度測定には、垂直軸の分解能が大変重要なファクターです。PX8000は100 MS/sかつ20 MHz帯域でさらに12ビットのAD分解能を採用していますので、高速のインバータ波形を適確に捕捉して、電力演算できます。

コンパクトボディーを生かした狭い現場や実車時の測定

PX8000は、コンパクトなサイズの電力アナライザです。プローブ用・センサー用電源(いずれもオプション)を搭載することで、センサー類と本体一台で高電圧・大電流測定ができます。容易に持ち運びが可能なほか、狭い現場での測定や、実車状態における評価時に大変有効です。

インバータとモーターの周波数成分解析(高調波測定とFFT)

PX8000は、周波数成分の解析機能として高調波測定機能とFFT機能の両方を備えています。高調波測定は、20 Hzから約400 kHzまでの基本波の高調波成分を解析でき、FFT機能は1 kから100 kポイントの2チャネルのFFT演算が可能です。両者を補間しながら活用することで、インバータのキャリア周波数成分のモーターへの影響などの解析に役立ちます。

NULL機能を用いたモジュールごとのオフセット補正

インバータとモーターの評価の際、電流センサーなどを含めた結線が終了した後、ゼロ入力状態にも拘らず、様々な要因によって測定値がゼロでないケースがあります。特にセンサー類のDCオフセットは、微小でも測定値に大きな影響を与えることから、補正を行う必要があります。PX8000はモジュールごとにこれらのオフセットをNULL設定できます。

周波数特性例

周波数特性例



リアクトルの損失測定や磁性材料となるコアロス評価

リアクトルの利用目的には、系統でのフィルターの他にインバータの前段の昇圧回路への適用があります。リアクトルはコイルと磁性材料のコアから成り、その特性評価には、直接損失を測定する場合と、磁性材料を評価する場合とがあります。
PX8000は安定した高帯域特性と位相特性を備えていますので、リアクトルの特性評価に適しています。

コアロス評価リアクトルの特性評価

PX8000の優位性

低力率デバイスの特性評価

PX8000の高速サンプリングと高周波特性は、トランスやリアクトルのような低力率の誘導性負荷の評価では大変有効です。これらデバイスの評価においては、ゼロ力率の周波数特性が大きく貢献します。

センサー使用時のデスキュー補正機能

デスキュー補正機能は、電圧や電流センサーを用いて測定する際に大変有益な機能です。PX8000は、あらかじめ入力された両者の位相差の時間データを元に、測定された電圧波形と電流波形から電力値を演算します。

高周波帯域におけるコアロス測定

エプスタイン法を利用したコアロス測定では、一次側の電流と二次側の電圧から、損失に比例した電力値が測定されます。他のパラメータとして、磁束密度Bや磁界Hの演算も可能です。これらのパラメータ演算には、ユーザー定義ファンクションが大変有効です。

コアロス測定


工業用ロボットの過渡電力測定

工業用ロボットで使用されているサーボモーターの評価では、動作パターンの決まった応答を行うように制御されているときの、コントローラからの供給電力を測定します。その繰り返し動作中の1パターンについて、電圧値、電流値および電力値を観測します。さらに、供給電力に対する機械的出力を測定して効率を求めます。

過渡電力測定

PX8000の優位性

指定区間のカーソル間演算機能

PX8000は、カーソルを用いて、一定動作パターン内の指定区間の電圧実効値、電流実効値および平均電力値を測定できます。

インバータの各部の効率演算

1台のPX8000で最大4つの電力測定が可能です。あるいは3つの電力測定エレメントと1つのAUXモジュールを用いることで、モーターのトルクと回転速度を同時に測定し、機械的出力、モーター効率を演算することが可能です。さらに各部の電力の測定結果から、システム全体の効率演算ができます。

1サイクルごとのトレンド演算による過渡電力演算

PX8000は、標準にて瞬時電力の波形表示を行います。このことでダイナミックな電力変化の様子を観察することができます。同時に、ユーザー定義演算機能(MATH)による1サイクルごとのトレンドを演算できますので、過渡的な電圧値、電流値および電力値をとらえることが可能です。

PowerViewerPlusを用いた波形データ保存とその解析

PCにデータ保存して、波形解析を行う場合には、専用のPCアプリケーションソフトウェア 760881 PowerViewerPlusが便利です。PX8000による測定データを転送することで、PC上にて、大容量のデータに対してPX8000と同様の波形演算解析や数値演算ができます。

PX8000_価格_左

PX8000_価格_右

記載内容は2023年4月1日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。



概算シミュレーション (価格には別途消費税が加算されます。)

表内の  を選択、 に数量を入れて をクリックすると、合計額が表示されます。これは予め概算を知るためのサービスです。実際の見積もりは、こちら からご確認ください。

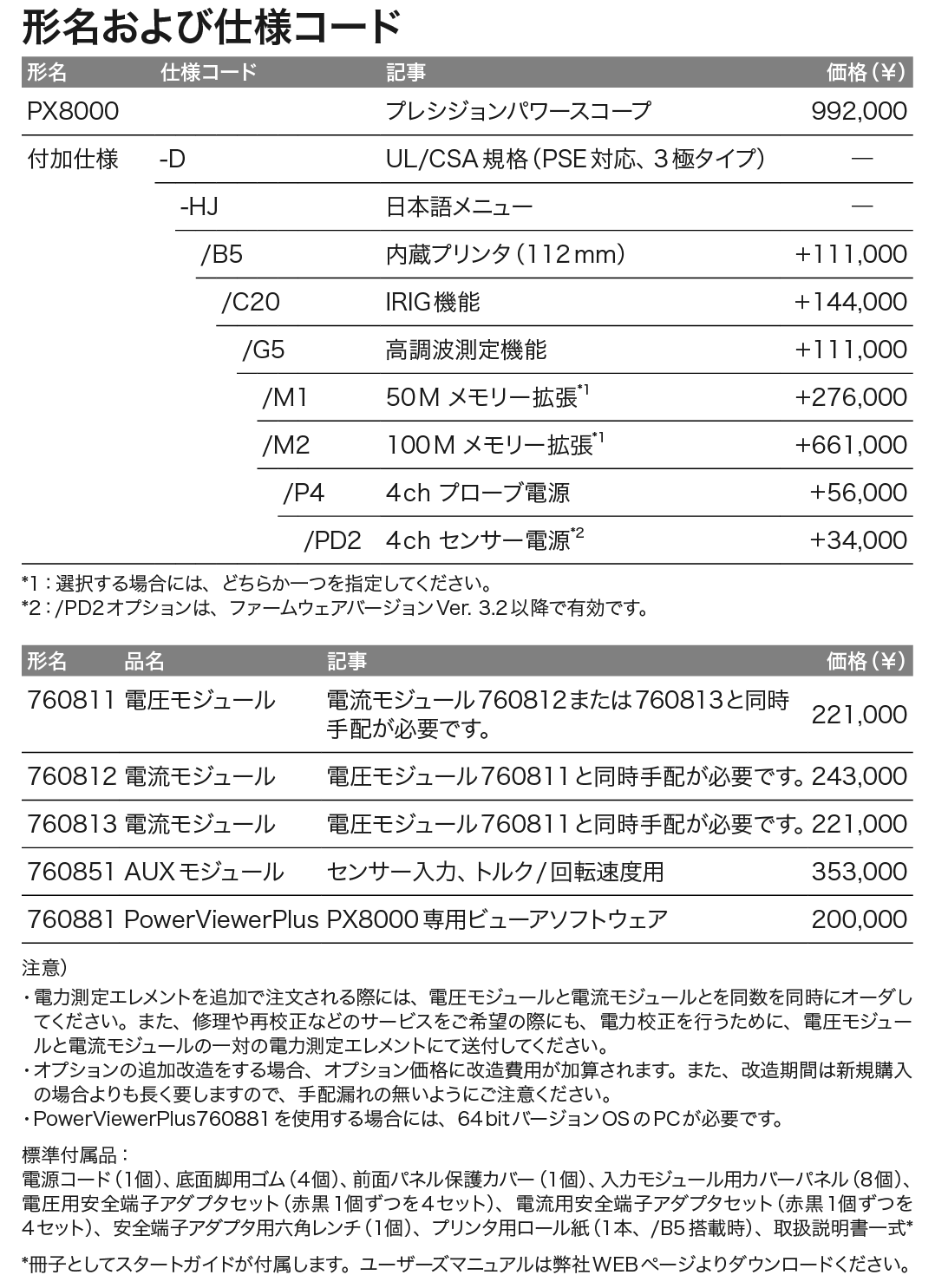

形名および仕様コード
形名 仕様コード 記事 価格(¥)
PX8000   プレシジョンパワースコープ 972,000
言語メニュー -HJ 日本語メニュー
電源コード -D UL /CSA 規格(PSE対応、3極タイプ)
付加仕様 /B5 内蔵プリンタ(112 mm) +108,000
/C20 IRIG機能 +141,000
/G5 高調波測定機能 +108,000
/M1 50 M メモリー拡張*1 +270,000
/M2 100 M メモリー拡張*1 +648,000
/P4 4 ch プローブ電源 +54,000
/PD2 4 ch センサー電源*2 +33,000
760811   電圧モジュール  電流モジュール760812または760813と同時手配が必要です 216,000
760812   電流モジュール  電圧モジュール760811と同時手配が必要です。 238,000
760813   電流モジュール  電圧モジュール760811と同時手配が必要です。 216,000
760851   AUXモジュール センサー入力、トルク/回転速度用 346,000
760881   PowerViewerPlus  PX8000専用ビューアソフトウェア 200,000
*1:選択する場合には、どちらか一つを指定してください。
*2:/PD2オプションは、ファームウェアバージョンVer. 3.2以降で有効です。

注意)
・ 電力測定エレメントを追加で注文される際には、電圧モジュールと電流モジュールとを同数を同時にオーダしてください。また、修理や再校正などのサービスをご希望の際にも、電力校正を行うために、電圧モジュールと電流モジュールの一対の電力測定エレメントにて送付してください。
・ オプションの追加改造をする場合、オプション価格に改造費用が加算されます。また、改造期間は新規購入の場合よりも長く要しますので、手配漏れの無いようにご注意ください。
・ PowerViewerPlus760881を使用する場合には、64 bitバージョンOSのPCが必要です。
標準附属品:
電源コード(1個)、底面脚用ゴム(4個)、前面パネル保護カバー(1個)、入力モジュール用カバーパネル(8個)、電圧用安全端子アダプタセット(赤黒1個ずつを4セット)、電流用安全端子アダプタセット(赤黒1個ずつを4セット)、安全端子アダプタ用六角レンチ(1個)、プリンタ用ロール紙(1本、/B5搭載時)、取扱説明書一式
取扱説明書:
スタートガイドは冊子、その他のユーザーズマニュアル(機能編、操作編、通信編)はCD-RによるPDF 形式データ
小計

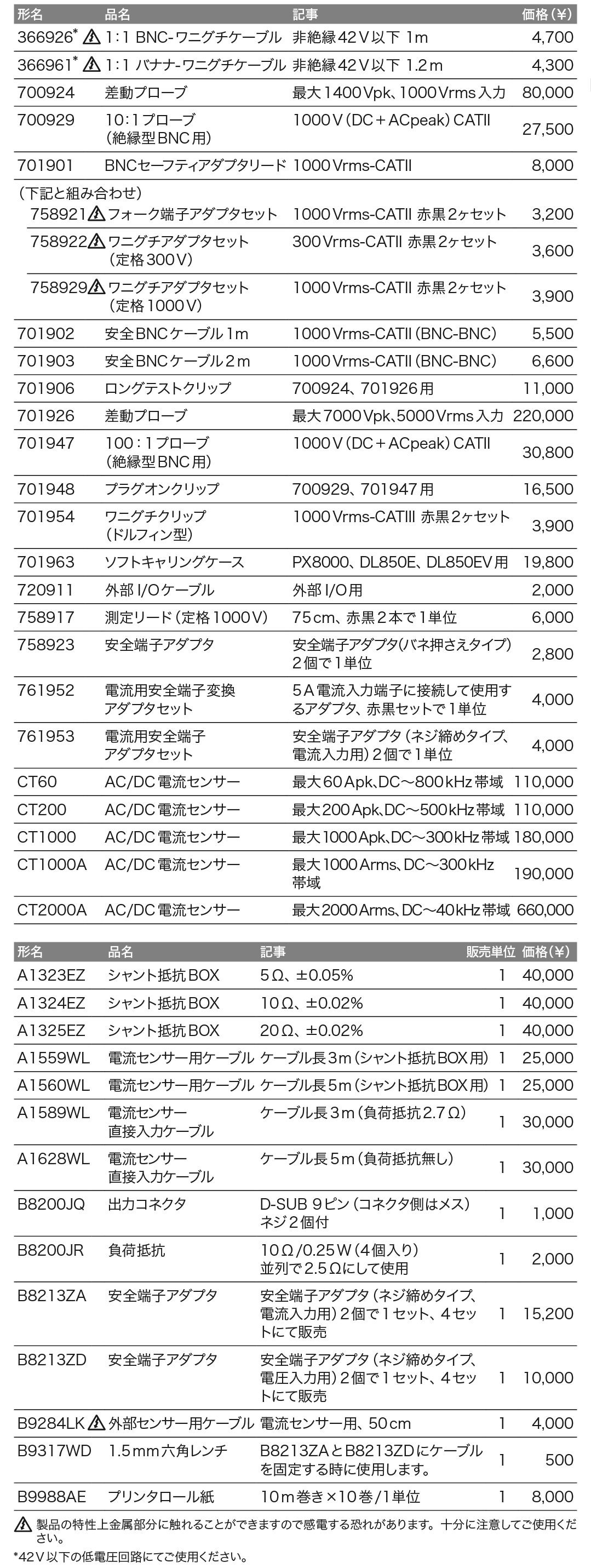

アクセサリ
型名 品名 記事 価格(¥)
366926* 注意点 1:1 BNC-ワニグチケーブル 非絶縁42 V 以下 1 m 4,200
366961* 注意点 1:1 バナナ-ワニグチケーブル 非絶縁42 V 以下 1.2 m 3,900
700924 差動プローブ 最大1400 Vpk、1000 Vrms入力 80,000
700929 10:1プローブ(絶縁型BNC用) 1000 V(DC + ACpeak)CATII 25,000
701901 BNCセーフティアダプタリード 1000 Vrms-CATII 7,000
758921 注意点 フォーク端子アダプタセット 1000 Vrms-CATII 赤黒2ヶセット 2,800
758922 注意点 ワニグチアダプタセット(定格300 V) 300 Vrms-CATII 赤黒2ヶセット 2,200
758929 注意点 ワニグチアダプタセット(定格1000 V) 1000 Vrms-CATII 赤黒2ヶセット 3,500
701902 安全BNCケーブル1 m 1000 Vrms-CATI(I BNC-BNC) 5,000
701903 安全BNCケーブル2 m 1000 Vrms-CATI(I BNC-BNC) 6,000
701906 ロングテストクリップ 700924、701926用 10,000
701926 差動プローブ 最大7000 Vpk、5000 Vrms 入力 220,000
701947 100:1プローブ(絶縁型BNC用) 1000 V(DC + ACpeak)CATII 28,000
701948 プラグオンクリップ 700929、701947用 15,000
701954 ワニグチクリップ(ドルフィン型) 1000 Vrms-CATIII 赤黒2ヶセット 3,500
701963 ソフトキャリングケース PX8000、DL850E、DL850EV用 18,000
720911 外部I/Oケーブル 外部I/O用 2,000
758917 測定リード(定格1000 V) 75 cm、赤黒2本で1単位 5,500
758923 安全端子アダプタ 安全端子アダプタ(バネ押さえタイプ)2個で1単位 2,800
761952 電流用安全端子変換アダプタセット 5 A電流入力端子に接続して使用するアダプタ、赤黒セットで1単位 4,000
761953 電流用安全端子アダプタセット 安全端子アダプタ(ネジ締めタイプ、電流入力用)2個で1単位 4,000
CT60 AC/DC電流センサー 最大60 Apk、DC~800 kHz帯域 110,000
CT200 AC/DC電流センサー 最大200 Apk、DC~500 kHz帯域 110,000
CT1000 AC/DC電流センサー 最大1000 Apk、DC~300 kHz帯域 170,000
CT1000A AC/DC電流センサー 最大1000 Arms、DC~300 kHz帯域 190,000
CT2000A AC/DC電流センサー 最大2000 Arms、DC~40 kHz帯域 600,000
A1323EZ シャント抵抗BOX 5 Ω、±0.05% 販売単位1 40,000
A1324EZ シャント抵抗BOX 10 Ω、±0.02% 販売単位1 40,000
A1325EZ シャント抵抗BOX 20 Ω、±0.02% 販売単位1 40,000
A1559WL 電流センサー用ケーブル ケーブル長3 m(シャント抵抗BOX用)販売単位1 25,000
A1560WL 電流センサー用ケーブル ケーブル長5 m(シャント抵抗BOX用)販売単位1 25,000
A1589WL 電流センサー直接入力ケーブル ケーブル長3 m(負荷抵抗2.7 Ω) 販売単位1 30,000
A1628WL 電流センサー直接入力ケーブル ケーブル長5 m(負荷抵抗無し) 販売単位1 30,000
B8200JQ 出力コネクタ D-SUB 9ピン(コネクタ側はメス)ネジ2 個付 販売単位1 1,000
B8200JR 負荷抵抗 10 Ω/0.25 W(4個入り)並列で2.5 Ωにして使用 販売単位1 2,000
B8213ZA 安全端子アダプタ 安全端子アダプタ(ネジ締めタイプ、電流入力用)2 個で1セット、4セットにて販売 販売単位1 15,200
B8213ZD 安全端子アダプタ 安全端子アダプタ(ネジ締めタイプ、電圧入力用)2 個で1セット、4セットにて販売 販売単位1 10,000
B9284LK 注意点 外部センサー用ケーブル 電流センサー用、50 cm 販売単位1 4,000
B9317WD 1.5 mm六角レンチ B8213ZAとB8213ZDにケーブルを固定する時に使用します。 販売単位1 500
B9988AE プリンタロール紙 10 m巻き ×10巻/1単位 販売単位1 8,000
注意点製品の特性上金属部分に触れることができますので感電する恐れがあります。十分に注意してご使用ください。
*42 V以下の低電圧回路にてご使用ください。
小計

総計


電圧モジュール 760811

100 MS/s & 12ビット AD変換
測定帯域 (-3 dB) DC~20 MHz
直接入力 1.5 V~1000 Vrms
確度 (45 Hz~1 kHz) 0.1% of reading +0.1% of range
販売単位:1
価格 ¥216,000 (税抜)

電流モジュール 760812

100 MS/s & 12ビット AD変換
測定帯域 (-3 dB) 直接入力 DC~10 MHz
測定帯域 (-3 dB) 電流センサ電圧入力 DC~20 MHz
直接入力10 mA~5 Arms
電流センサ用電圧入力 50 mV~10 Vrms
確度 (45 Hz~1 kHz) 0.1% of reading +0.1% of range
販売単位:1
価格 ¥238,000 (税抜)

電流モジュール 760813

100 MS/s & 12ビット AD変換
測定帯域 (-3 dB) 直接入力 DC~10MHz
直接入力10 mA~5 Arms
確度 (45 Hz~1 kHz) 0.1% of reading +0.1% of range
販売単位:1
価格 ¥216,000 (税抜)

AUX モジュール 760851

100 MS/s & 12ビット AD変換
測定帯域 (-3 dB) DC~20 MHz
直接入力 最大 200 V (DC+ACpeak)
プローブ入力 最大 1000 V (DC+ACpeak) (700929使用時)
確度 DC入力にて 1% of range
トルク、回転速度 センサ入力
アナログ入力 50 mV~100 V
パルス入力 2 Hz~1 MHz
販売単位:1
価格 ¥346,000 (税抜)

BNCケーブル 366924

BNC-BNC(1m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥6,000 (税抜)

高電圧差動プローブ 700924

100MHz、1000:1/100:1、差動入力電圧:±1400V(DC+ACpeak)(1000:1)、電源:電池駆動またはプローブ電源
販売単位:1
価格 ¥80,000 (税抜)

BNCケーブル 366925

BNC-BNC(2m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥7,000 (税抜)

10:1 プローブ(絶縁型BNC用)700929

100MHz、10:1、絶縁型BNC、最大入力電圧:1000V CAT II、1.5m スコープコーダ絶縁入力モジュール用
販売単位:1
価格 ¥25,000 (税抜)

1:1 BNC-ワニグチケーブル 366926

非絶縁、42V以下、1m
販売単位:1
価格 ¥4,200 (税抜)

1:1 セーフティアダプタリード 701901

1000Vrms-CATⅡ、1.6m、安全型BNC(オス)-安全端子(バナナ オス)
701954、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥7,000 (税抜)

1:1 バナナ-ワニグチケーブル 366961

非絶縁、42V以下、1.2m
販売単位:1
価格 ¥3,900 (税抜)

安全BNCケーブル 701902/701903

701902:1000Vrms-CATII(BNC-BNC)、1m
販売単位:1
価格 ¥5,000 (税抜)

701903:1000Vrms-CATII(BNC-BNC)、2m
販売単位:1
価格 ¥6,000 (税抜)

ロングテストクリップ 701906

1000V CAT II、200mm、赤黒2ヶセット
差動プローブやセーフティアダプタリード (700924、701926、701901など)用
販売単位:1
価格 ¥10,000 (税抜)

高電圧差動プローブ 701926

50MHz、1000:1/100:1、差動入力電圧:5000Vrms/7000Vpeak(1000:1)、電源:電池駆動またはプローブ電源
販売単位:1
価格 ¥220,000 (税抜)

100:1 プローブ(絶縁型BNC用)701947

200MHz、100:1、絶縁型BNC、最大入力電圧:±1000V(DC+ACpeak) CAT II±3540V(DC+ACpeak) CAT O
1.5m スコープコーダ絶縁入力モジュール
販売単位:1
価格 ¥28,000 (税抜)

外部I/Oケーブル 720911

DL850シリーズ、PX8000用
販売単位:1
価格 ¥2,000 (税抜)

測定リードセット 758917

1000Vrms-CATⅡ、0.75m、安全端子(バナナ オス)‐安全端子(バナナ オス)赤黒2本セット
701959、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥5,500 (税抜)

外部センサー用ケーブル B9284LK

外部入力接続用ケーブル、50cm、水色
販売単位:1
価格 ¥4,000 (税抜)

変換アダプタ 366923

接栓アダプタ、T型BNC用
販売単位:1
価格 ¥2,400 (税抜)

プローブ電源 701934

電流/FET/差動の各プローブへの電源供給が可能
(最大4本、702915/ 702916の最大入力時では2本まで)
AC100V/200V両電源対応
販売単位:1
価格 ¥81,000 (税抜)

プラグオンクリップ 701948

1000V CAT II、200mm
絶縁入力対応安全プローブ (700929、701947 など ) 用
販売単位:1
価格 ¥15,000 (税抜)

ワニグチクリップ(ドルフィン型)701954

1000Vrms-CATII、赤黒2ヶセット
販売単位:1
価格 ¥3,500 (税抜)

ソフトキャリングケース 701963

DL850シリーズ/DL750シリーズ/PX8000用
収納用ポケット3ヶ付
販売単位:1
価格 ¥18,000 (税抜)

A1559WL, A1560WL 電流センサ用ケーブル

A1559WL:ケーブル長3m
販売単位:1
価格 ¥25,000 (税抜)

A1560WL:ケーブル長5m
販売単位:1
価格 ¥25,000 (税抜)

フォーク端子アダプタセット 758921

1000Vrms-CATII、赤黒2ヶセット、フォーク端子4mm-バナナ端子(メス)変換
販売単位:1
価格 ¥2,800 (税抜)

ワニグチアダプタ(小)758922

定格300V、300Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥2,200 (税抜)

電流センサー直接接続ケーブル A1589WL

ケーブル長3m、負荷抵抗2.7Ω
販売単位:1
価格 ¥30,000 (税抜)

安全端子アダプタセット 758923

バネ押さえタイプ(バナナ オス)、赤黒2ヶセット
販売単位:1
価格 ¥2,800 (税抜)

BNC変換アダプタ 758924

500Vrms-CATII、安全端子(バナナ メス)-BNC(オス)変換
販売単位:1
価格 ¥6,600 (税抜)

ワニグチアダプタ(大)758929

定格1000V、1000Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)‐ワニグチ変換
販売単位:1
価格 ¥3,500 (税抜)

安全端子アダプタセット 758931

ネジ締めタイプ(バナナ オス)、赤黒2ヶセット
ケーブル固定用1.5mm六角レンチ(B9317WD)付
販売単位:1
価格 ¥2,000 (税抜)

プリンタ用ロール紙 B9988AE

10m巻き (DL850シリーズ/ DLMシリーズ/ DL750/ DL6000/ DL9000用)
販売単位:10
価格 ¥800 × 10(税抜)

安全端子アダプタ B8213ZA

安全端子アダプタ(ネジ締めタイプ、電流入力用)
2個で1単位、4単位にて販売
販売単位:4
価格 ¥3,800×4(税抜)

A1323EZ, A1324EZ, A1325EZ シャント抵抗BOX

A1323EZ:5Ω、±0.05%
販売単位:1
価格 ¥40,000 (税抜)

A1324EZ:10Ω、±0.02%
販売単位:1
価格 ¥40,000 (税抜)

A1325EZ:20Ω、±0.02%
販売単位:1
価格 ¥40,000 (税抜)

AC/DC電流センサー CT2000A/ CT1000A/ CT1000/ CT200/ CT60

CTシリーズはそれら電力・効率測定の可能性を広げ、大電流の動作環境下での評価を可能にする電流センサーです。

電流センサー直接接続ケーブル A1628WL

ケーブル長5m、負荷抵抗無し
販売単位:1
価格 ¥30,000 (税抜)
アプリケーションノート
3.3 MB
2版
アプリケーションノート
481 KB
業種:
アプリケーションノート
アプリケーションノート
アプリケーションノート
業種:

製品紹介

使い方

    概要:

    IEC61000-3-11などの規格に対するAC電源をテストするアプリケーションでは、電圧および電流信号を監視して信号に急激なディップ(下降)や、スウェル(上昇)を確認する必要があります。

    規格をテストするには、ISO17025やNISTなどの国家標準の校正にまでトレースバックできる精度が測定器に備わっている必要があります。

    このビデオでは、PX8000プレシジョンパワースコープを使用して電力信号の過渡現象を測定する方法をご紹介します。

お気軽にお問い合わせ・ご相談ください。


お問い合わせ

Precision Making

トップ
