TY500シリーズ ディジタルマルチメータ

安全設計を基本に保守保全の用途を拡大

安全設計

電流端子誤挿入防止シャッター(ターミナルシャッター)
DMMの測定回路にて保護回路を充実しても、「テストリードを電流測定端子に接続したまま測定機能を電流以外のファンクションに設定」した場合には短絡によりDMMは破損します。
このヒューマンエラーを防止するのが、ターミナルシャッター機能です。

安全規格EN61010-1に適合
1000V CATIII, 600V CATIVに対応

高い測定確度

  • 基本確度:0.09%
  • 真の実効値測定

横河ミドルクラスDMM初の測定機能

  • 電流クランプセンサ(別売)の電流直読機能
  • ローパスフィルタ
  • ロギング用メモリを1600データ搭載(TY530)
  • USB通信、アプリケーションソフト
    (DMM用通信パッケージ別売)(TY530)

現場での安全性を確保

  • 安全規格EN61010-1に適合
    1000V CAT.Ⅲ、600V CAT.Ⅳ
  • 誤挿入防止用電流端子シャッター

自設備の校正機器で調整が可能

  • ユーザーキャリブレーション機能

測定機能

直流電圧、交流電圧、、直流電流、交流電流、周波数、温度、キャパシタンス、導通チェック、ダイオードテスト

※交流電圧・交流電流は、実効値検波/平均値検波の切替可能(TY530のみ)。
ローパスフィルタのON/OFFが可能。

付加機能

データホールド、オートホールド、レンジホールド、
最大値/最小値/平均値(TY530のみ)
抵抗、偏差/%演算、メモリ機能(TY530のみ)、通信機能(TY530のみ)、
ロギングメモリ(TY530のみ)、オートパワーオフ、 バックライト、センサモード機能

各種センサ出力信号をDMMで直読可能(センサモード機能)

組み合わせ

各種センサ出力信号(DC/ACmV)を任意のスケーリングができ、単位も変更可能です。(単位は16種類から選択になります)
ディスプレイは2段表示になっており、出力信号とスケーリングの値を同時に確認できます。

一般仕様

表     示 :
3.5桁液晶表示 ・・・・・ 7セグメント
ディジタル表示 ・・・・・ 「6000」カウント
バーグラフ表示 ・・・・・ 31セグメント
極性表示 ・・・・・ (-)符号のみ点灯
オーバーレンジ表示 ・・・・・ 「OL」表示
測定周期 :  5回/秒(周波数測定は1回/秒、キャパシタンスは最大0.14回/秒(1000μF)、
抵抗測定は2.5回/秒、温度は0.7回/秒)
バーグラフ表示:25回/秒(直流電圧、ダイオードテスト:5回/秒)
使用温湿度 : -10℃~55℃(80%RH以下)ただし、結露がないこと。
40℃~55℃の範囲においては70%RH以下
保存温湿度 : -30℃~70℃(70%RH以下)ただし、結露がないこと。
温 度 係 数 : -10℃~18℃、28℃~55℃の範囲において、23℃±5℃での確度×0.1/℃以下
電    源 : 単3形乾電池 4本
電 池 寿 命 : 約300時間(直流電圧測定でアルカリ乾電池使用の場合)
耐  電  圧 : 6.88kV 5秒間(入力端子―ケース間)
外 形 寸 法 : 約90mm(W)×192mm(H)×49mm(D)
質    量 : 約570g (電池含む)
適 合 規 格 : 安全規格 EN61010-1、EN61010-031、1000VCATⅢ、600CATⅣ、汚染度2、標高2000m以下
EMC規格 EN61326-1 ClassB EN55011 Class B Group1
付  属  品 : 乾電池(4本)、テストリード1組、ヒューズ(本体収納)440mA/1000Vおよび10A/1000V、取扱説明書(1部)

仕様

直流電圧測定
(DCV)
: 600.0mV/6.000V/60.00V/600.0V/1000V
交流電圧測定
(ACV)
: 600.0mV/6.000V/60.00V/600.0V/1000V
直流電流測定
(DCA)
: 600.0μA/6000μA/60.00mA/600.0mA/6.000A/10.00A
交流電流測定
(ACA)
: 600.0μA/6000μA/60.00mA/600.0mA/6.000A/10.00A
抵抗測定 : 600.0Ω/6.000kΩ/60.00kΩ/600.0kΩ/6.000MΩ/60.00MΩ
周波数測定 : 10.00Hz~99.99kHz
導通チェック : 600.0Ω
ダイオードテスト : 2.000 V
温度測定 : -50~600℃ 【熱電対Kタイプセンサ(オプション)】

希望小売価格(税別)

TY530:¥28,000
TY520:¥25,000

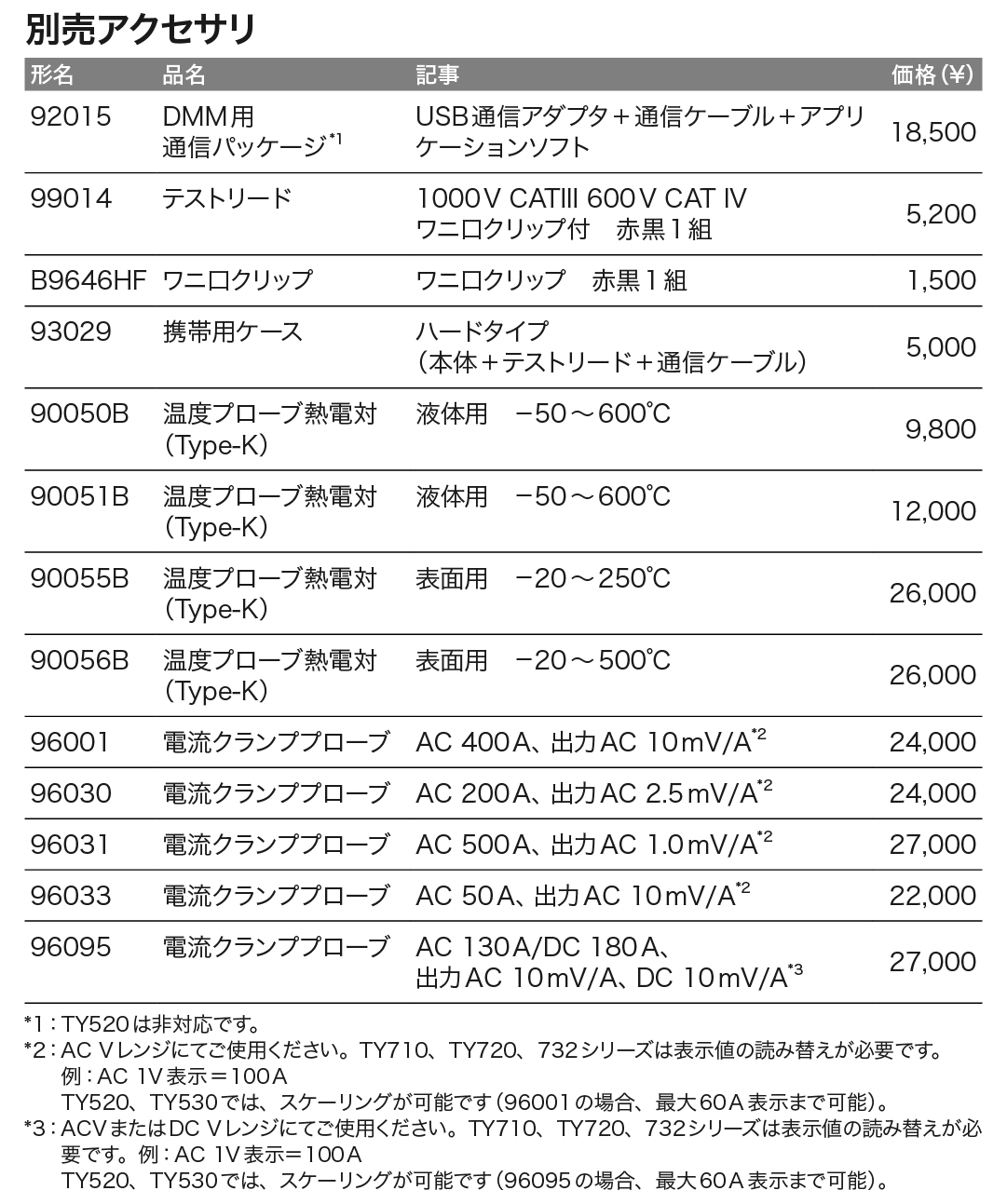

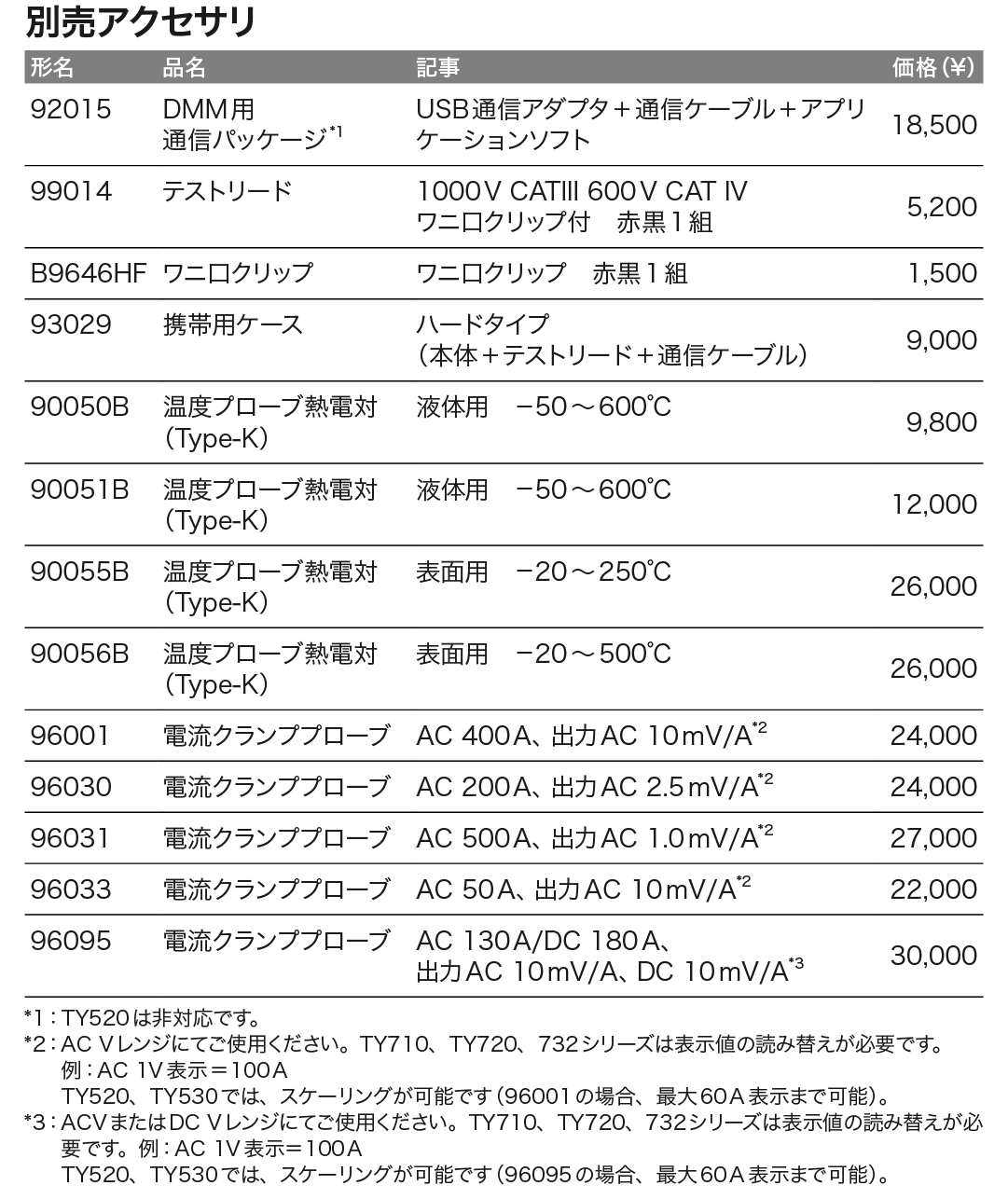

DMM通信パッケージ 92015

アプリケーションソフトは測定機能のみ使用が可能です。(ロギング機能限定)
USB通信アダプタ+USB通信ケーブル+アプリケーションソフト
販売単位:1
価格¥15,000(税抜)

テストリード 98073

600V CATIV 1000 CATIII 赤黒1組
販売単位:1
価格 ¥1,500 (税抜)

ワニ口テストリード 99014

600V CATIV 1000 CATIII 赤黒1組
販売単位:1
価格 ¥4,500 (税抜)

TC-K温度プローブ 9005xB

90050B -50~600°C (液体用)
販売単位:1
価格 ¥8,000 (税抜)

90051B -50~600°C (液体用)
販売単位:1
価格 ¥10,000 (税抜)

90055B -20~250°C (表面用)
販売単位:1
価格 ¥22,000 (税抜)

90056B -20~500°C (表面用)
販売単位:1
価格 ¥22,000 (税抜)

ACクランププローブ 96001

  • 20Hz~20kHzのワイドな周波数特性
  • オシロレコーダ等による波形観測やディジタルマルチメータでの電流測定が可能
  • CT方式により電源が不要の高性能クランププローブ
  • 小形・軽量・ローコストタイプ

電流クランププローブ 96030

Φ30mm AC200A、CW120/CW121/CW240専用
販売単位:1
価格 ¥20,000 (税抜)

電流クランププローブ 96031

Φ30mm AC500A、CW120/CW121/CW240専用
販売単位:1
価格 ¥22,000 (税抜)

電流クランププローブ 96033

Φ18mm AC50A、CW120/CW121/CW240専用
販売単位:1
価格 ¥18,000 (税抜)


電流クランププローブ 96036

Φ40mm AC2A、CW120/CW121/CW240専用
販売単位:1
価格 ¥30,000 (税抜)

携帯用ケース 93029

通信アダプタ収納可
販売単位:1
価格 ¥4,000 (税抜)
