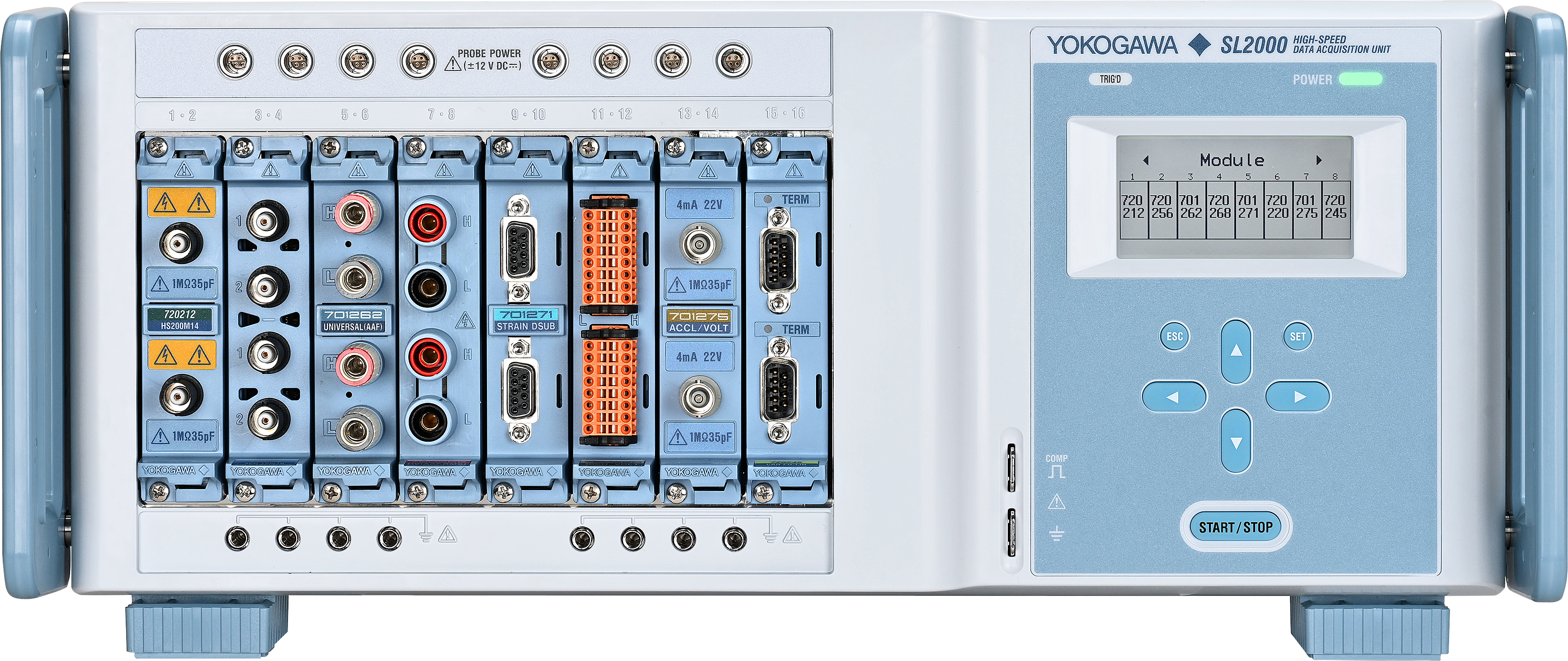

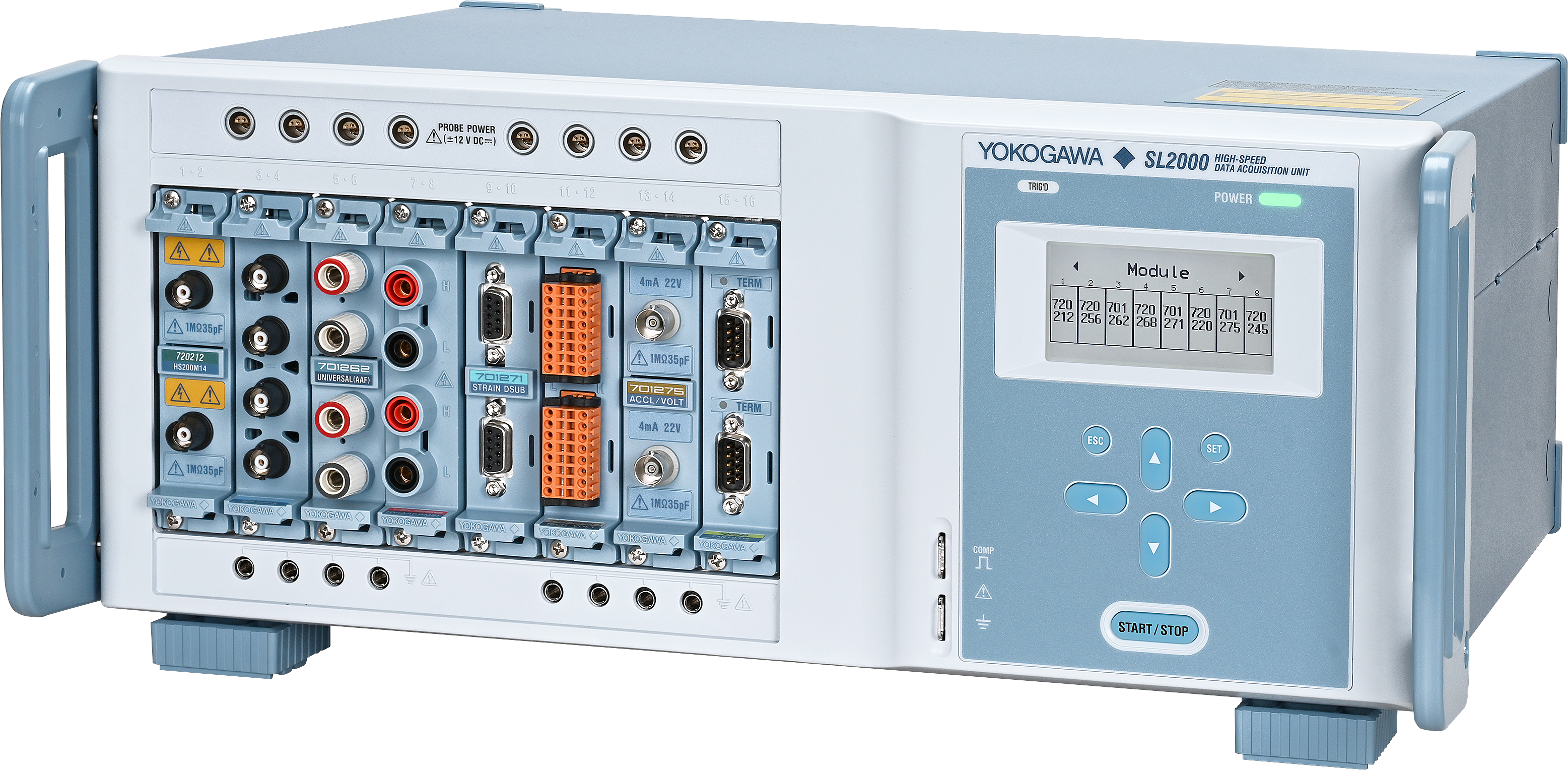

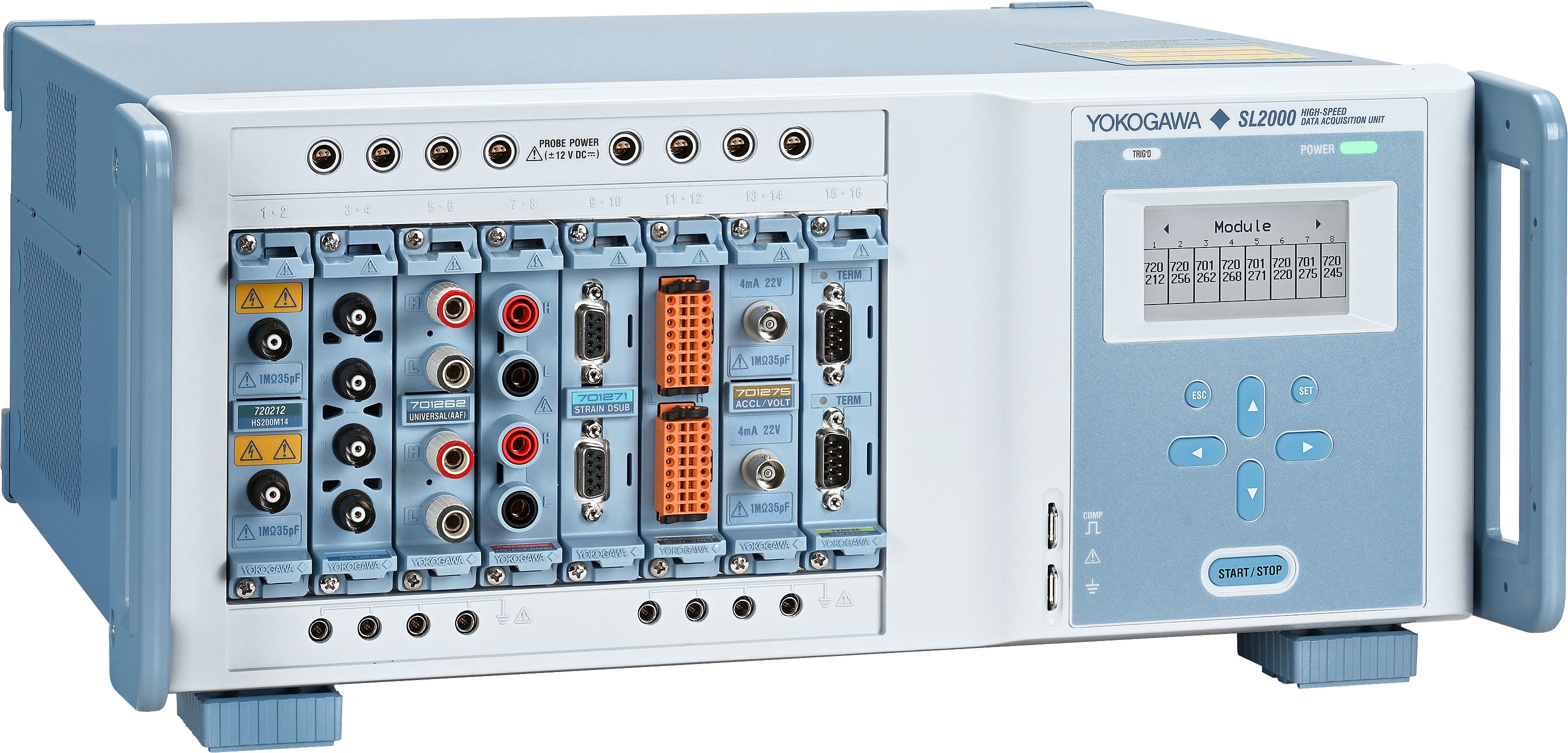

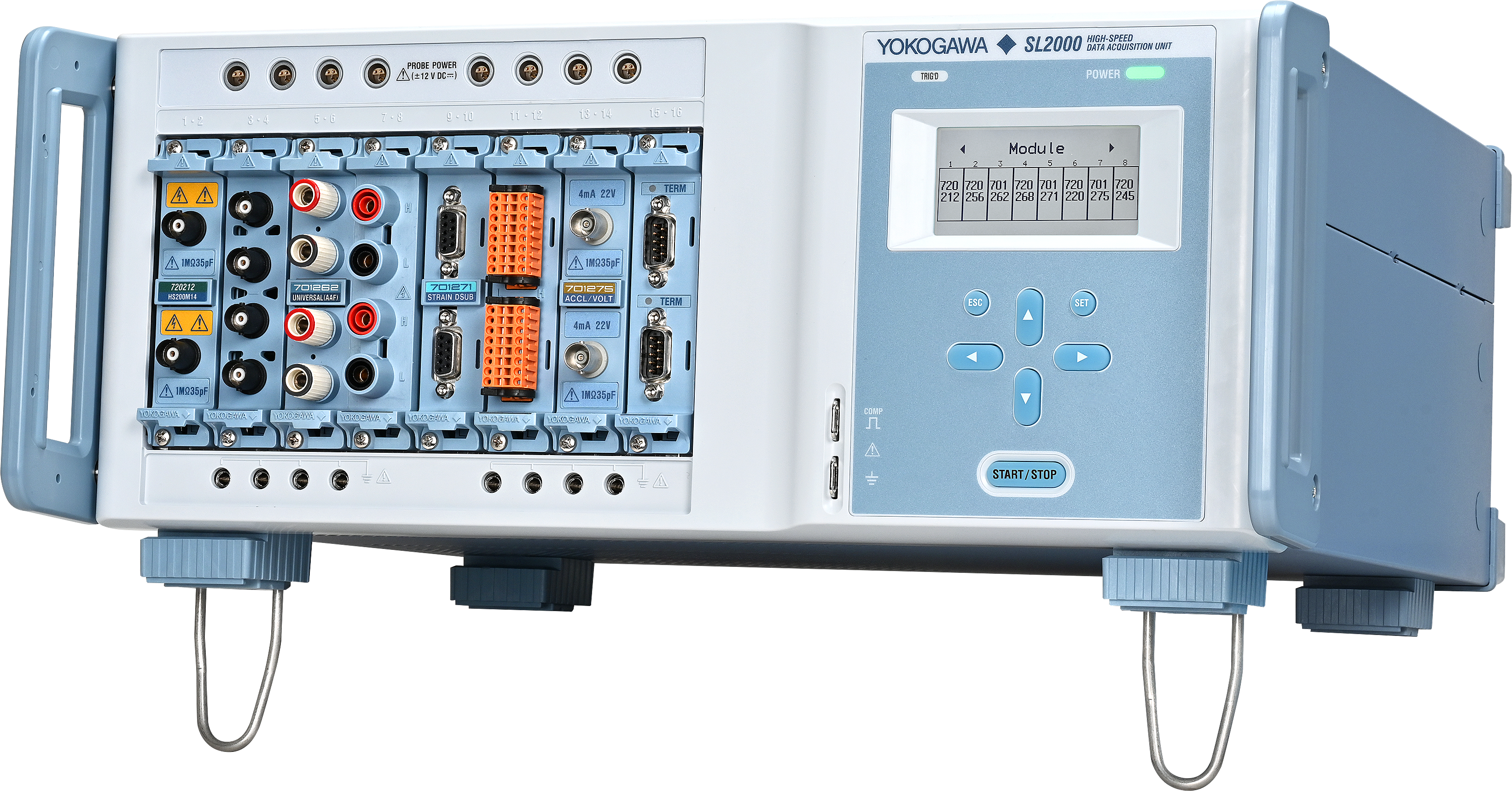

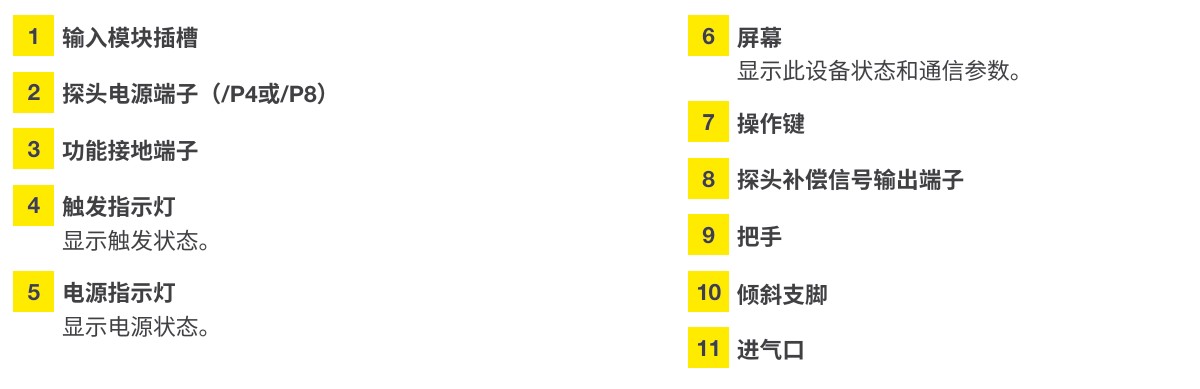

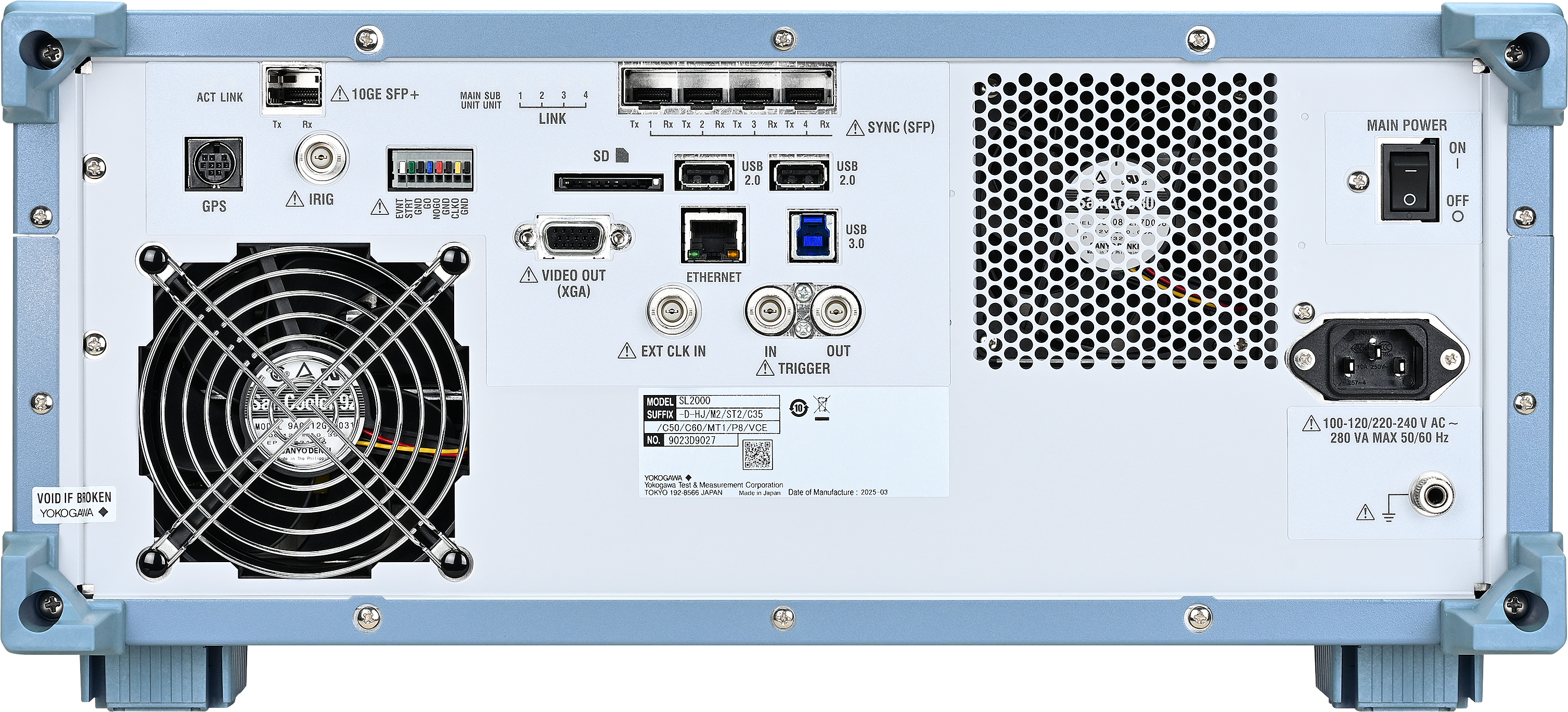

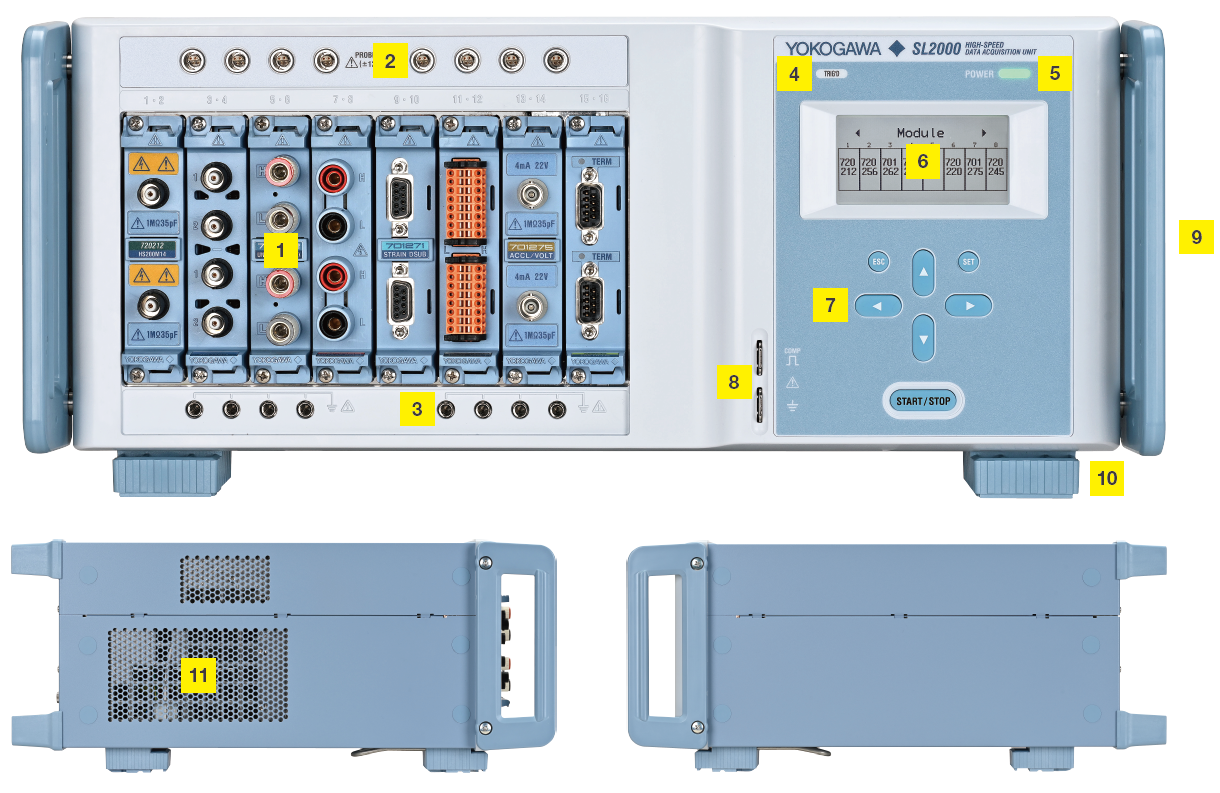

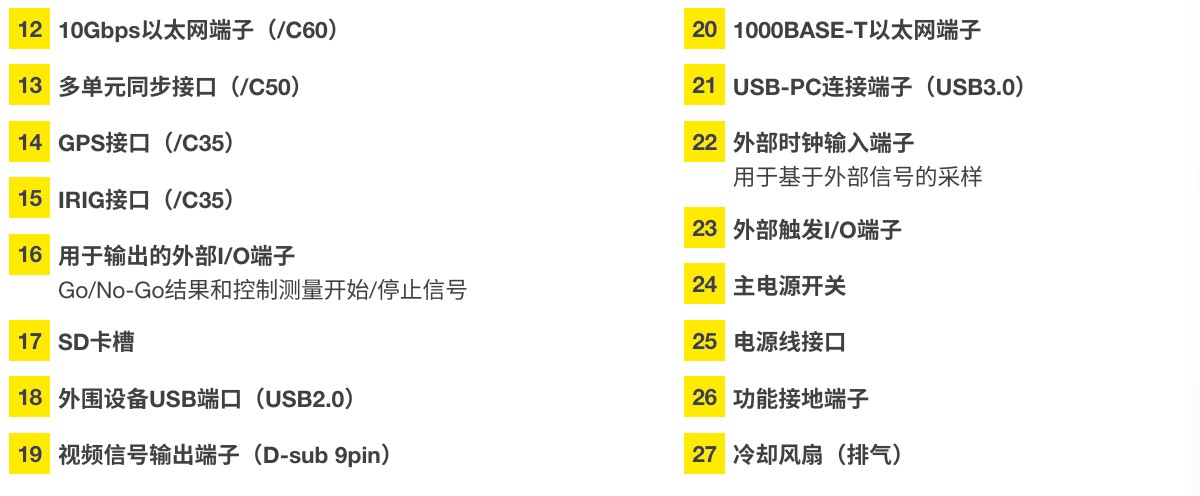

高速数据采集仪 SL2000
SL2000 是一款高速模块化数据采集系统，它将隔离型示波器的功能与高速数据采集系统的灵活性相结合，非常适合设计验证、自动测试设备系统和运行测试。
SL2000 与 DL950 示波记录仪兼容相同的可插拔模块，为混合信号测量提供了卓越的灵活性。一台设备即可同时捕获多种信号，包括高电压、车辆串行总线数据，以及诸如振动、应变和温度等 NVH 输入信号。
关键指标:
- 1000 V 隔离输入，使用差分探头时最高可达 7000 V 输入
- 最高 200 MS/s 采样率
- 最高 8 G 点内存
- 10 Gbps PC 流式传输
- 实时功率和电机 d-q 分析

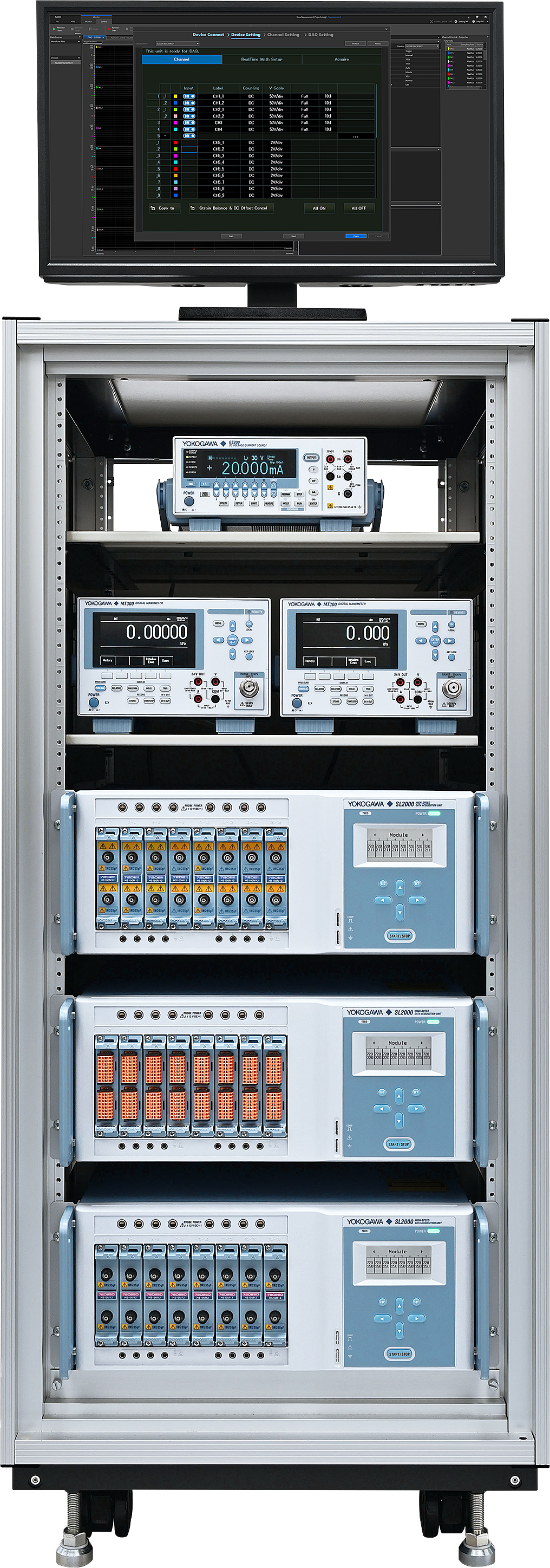

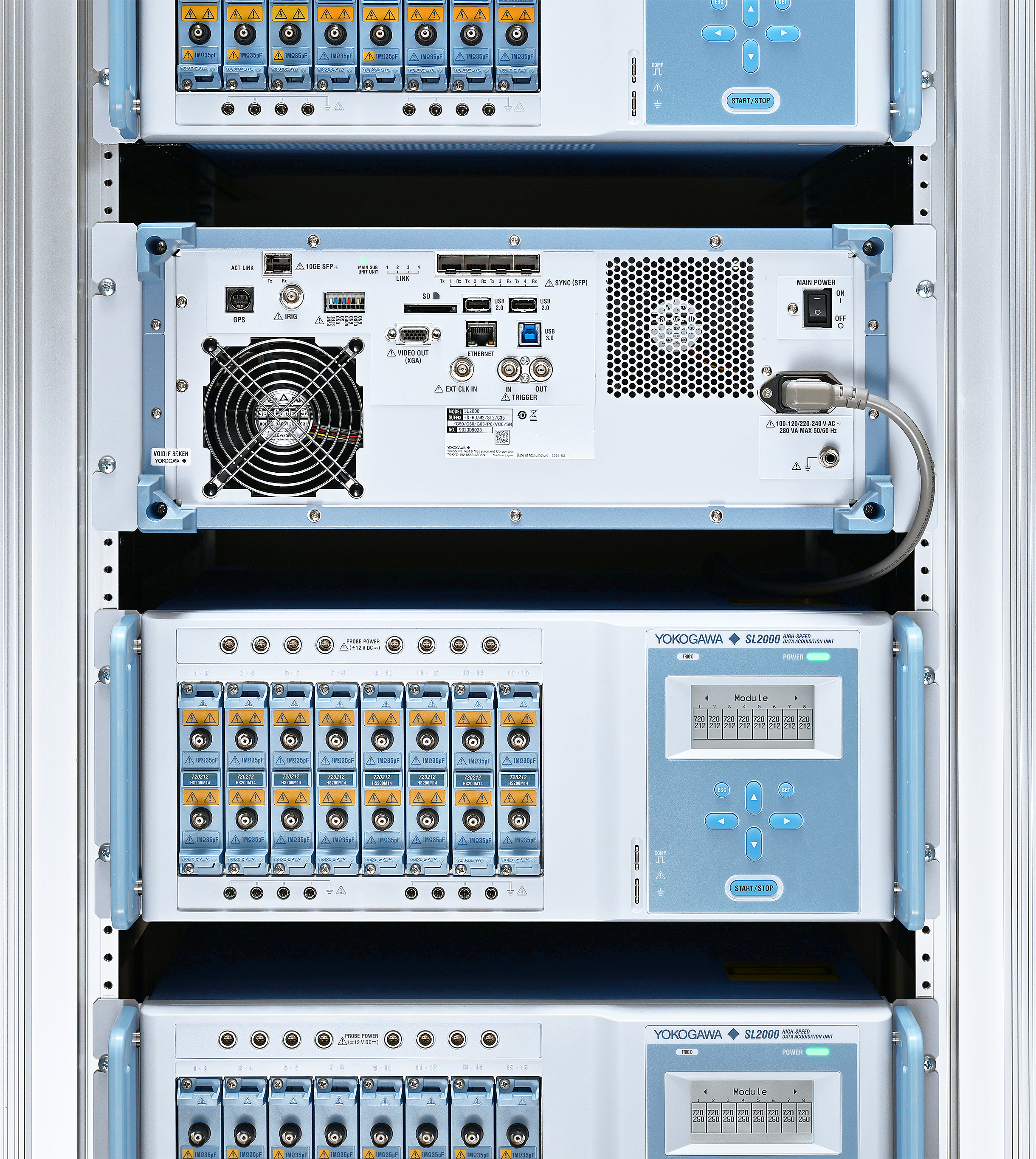

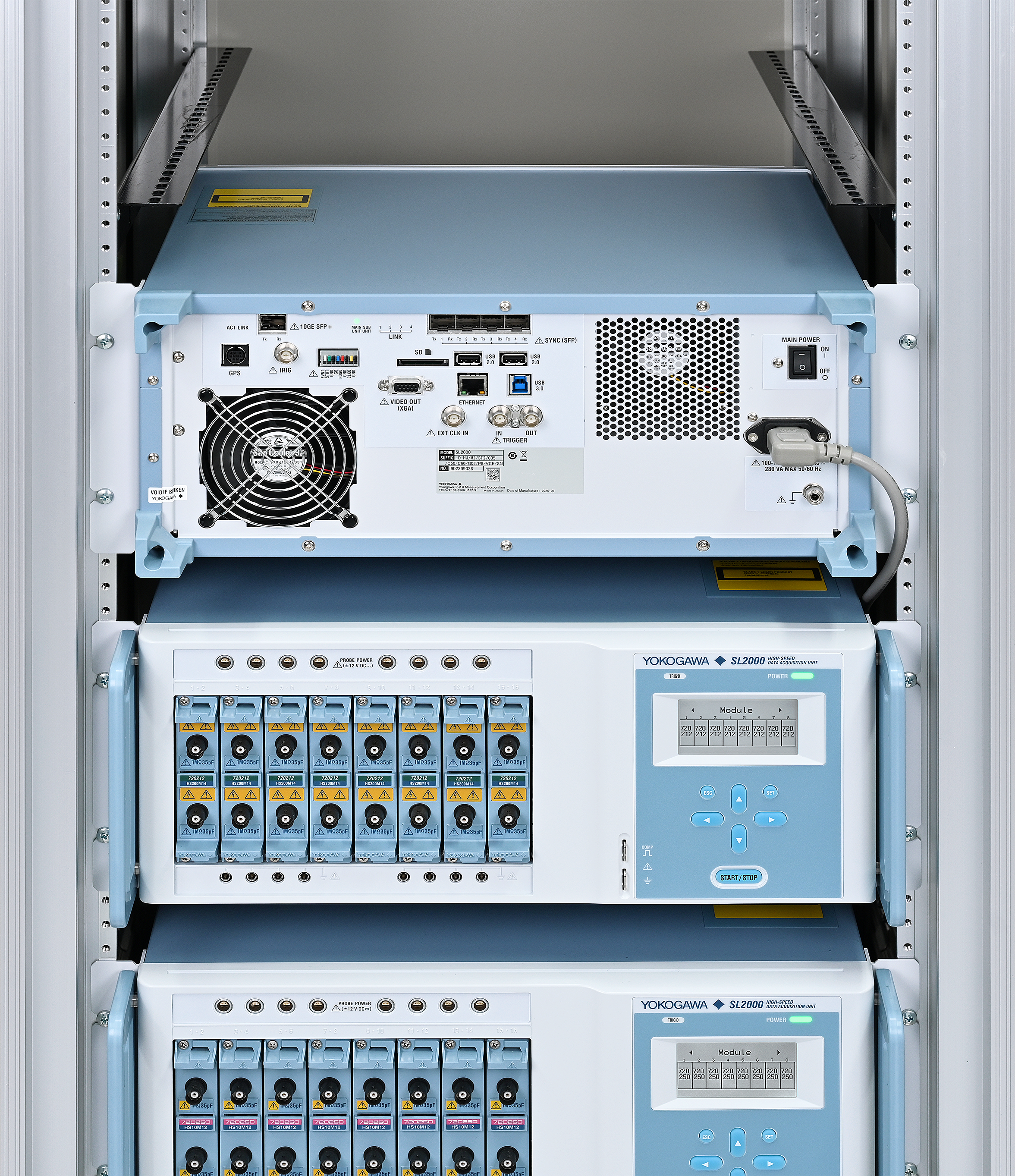

专为自动测试系统打造
专为自动测试系统打造机架式SL2000专为多通道数测量、基于PC控制和长期记录而设计，适用于自动化测试和验证的集成系统，既是高速数据采集系统又是模块化隔离型示波器。
通过集成多种可插拔模块，SL2000 能够实现对瞬态信号以及长时间、多通道的各类信号（包括电压、电流、温度、加速度、应变、频率、数字输入/输出以及诸如 CAN、CAN FD、LIN 和 SENT 等汽车通信协议）的记录。
两种操作模式：示波器和数据采集（DAQ）
示波器模式:非常常适合捕捉高速信号和重复波形:
- 基于触发事件记录波形，通过时间轴（T/div)与采样点数设置采样率。
- 纵轴以单位刻度（V/div）显示。
记录仪模式:是长时间连续波形记录的理想 之选。:
- 支持根据预定义条件进行单次测量，或通过指定采样间隔和记录持续时间进行连续记录。
- 测量范围以满刻度为基准，通过上下限值显示。

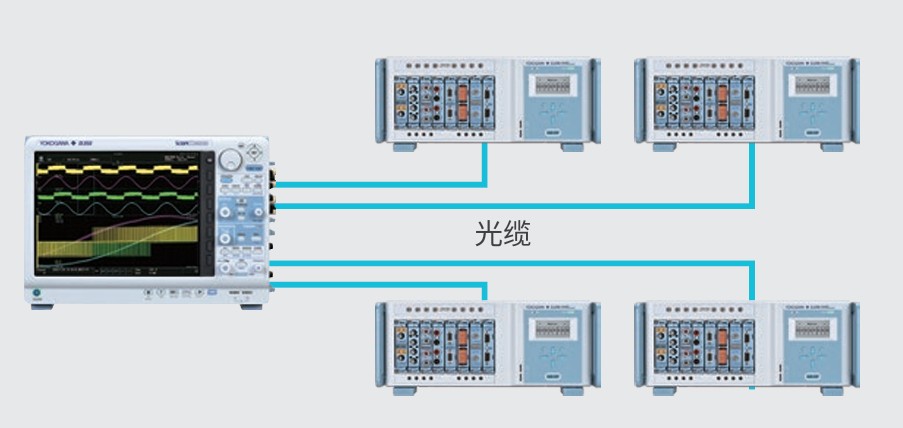

使用 IS8000 软件可扩展至 160 个通道

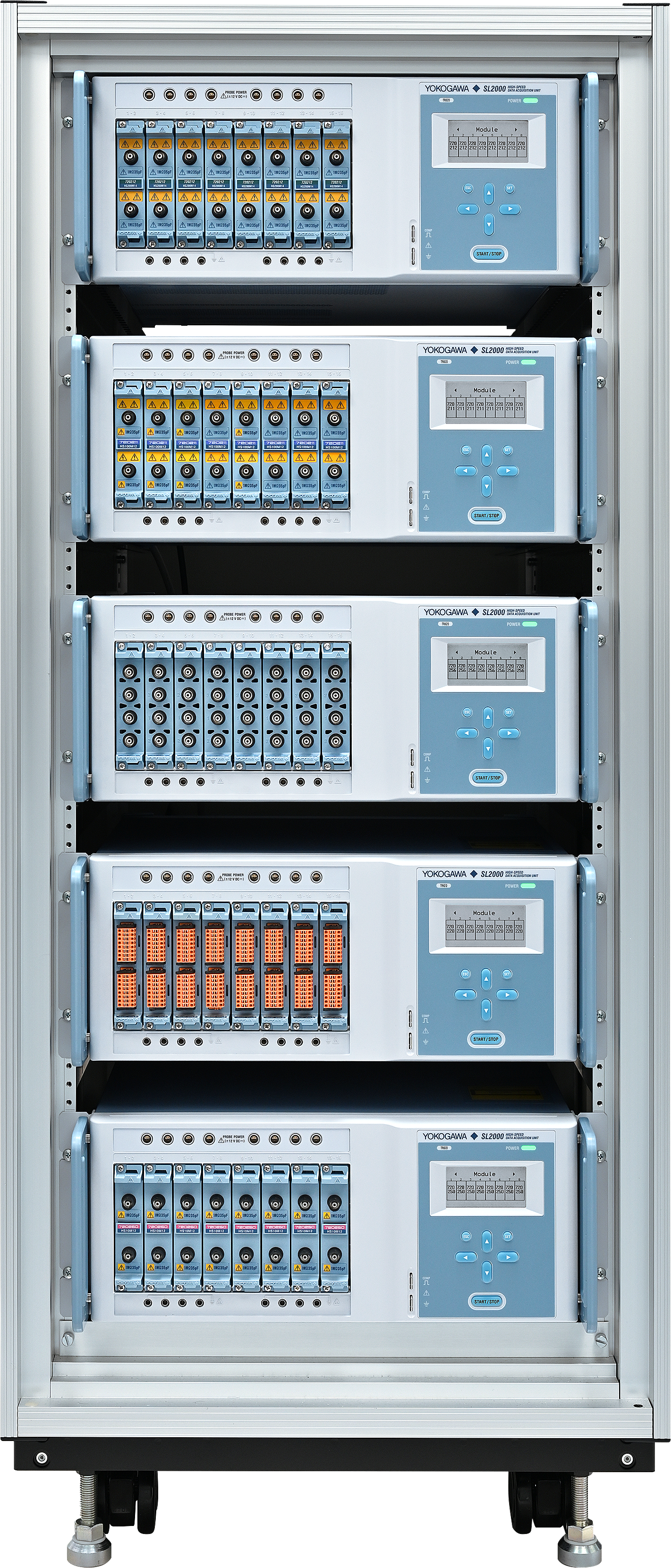

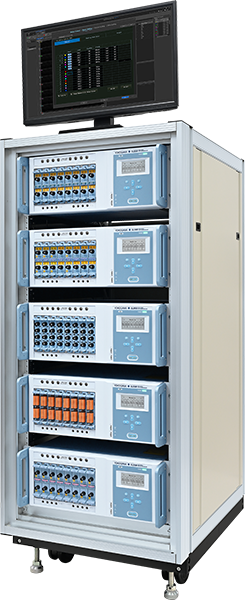

以高达 200 MS/s 的速度捕获信号，并通过连接多达五个同步单元，可扩展至 160 个通道（/C50）。
通过定制集成，甚至可以实现更高的通道数。
适用于自动化长期记录的灵活控制软件
IS8000可轻松为标准化和长时间测试配置仪器并记录设置，而无需复杂的编程。
对于完全定制化的系统，横河YOKOGAWA的开放 API 和示例代码能够实现与您专属的自动测试设备（ATE）软件的无缝集成，从而实现精确控制和数据流传输。
高级实时分析
SL2000 具备诸如实时数学运算（/G03）、功率计算（/G05）和电机 dq 分析（/MT1）等可选功能，能够进行实时波形计算、功率分析和电机控制矢量分析。还可以根据计算得出的数学结果设置触发条件。
SL2000 的功能被划分为五个关键类别，以支持高吞吐量的自动化测试应用。该设备注重灵活性、速度和精度，每个功能都能在严苛的验证和生产环境中加快工作流程。
高带宽数据流传输
高带宽数据流传输SL2000 能实现持续的高速数据传输，与自动化软件和测试编排平台实现实时集成。

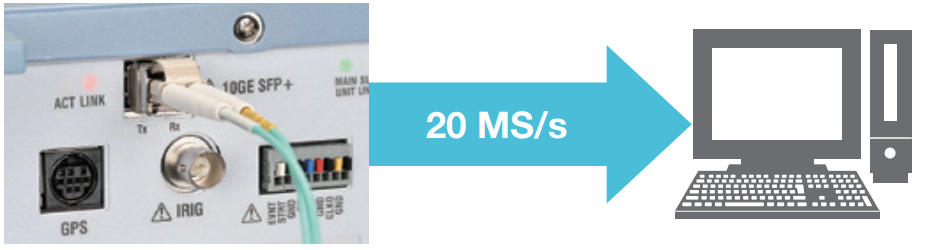

- 以 20MS/秒的速度将原始和计算后的波形流式传输至 PC，传输速率可达 10GbE
- 通过 SDK 以自由运行或触发的方式通过 USB、以太网或 10GbE 进行流式传输
- 为 C、Python、MATLAB 和 LabVIEW 环境提供开放的 SDK 访问权限
- 无需编码即可使用横河IS8000软件进行即插即用测试
可扩展、同步的系统
可扩展、同步的系统对于高通道数系统或多仪器测试平台，SL2000 能提供精确的同步和无缝的扩展能力。
- 多机架扩展: 5 个同步的 SL2000 设备可提供多达 160 个通道（时间偏差在±30 纳秒范围内）。

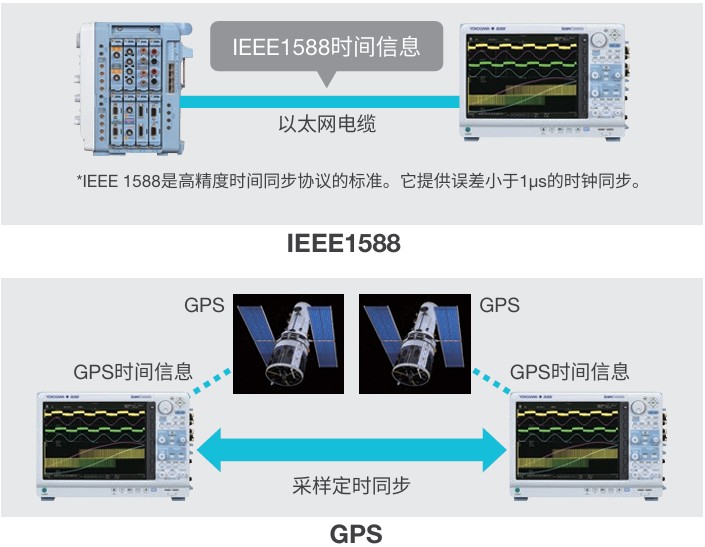

- 支持 IEEE1588 PTP、IRIG 和 GPS 时间选项，可在分布式或移动设置中实现同步。
- 与 IS8000 平台集成，用于与摄像机、功率分析仪和外部设备同步
多功能输入
SL2000 支持多种传感器类型和信号，具有高度的适应性，可适用于各种测试配置。
- 模块化输入架构：可容纳多达 8 个可插拔模块。
- 模拟输入：电压（最高 200MS/秒，14 位精度），电流传感器，应变，温度，振动等。
- 逻辑和数字输入：数字逻辑，串行总线负载解码与测量（CAN、CAN FD、LIN、SENT）。
- 高压输入（1kV 直流/7kV 采用差分探头）以及用于电池、逆变器和电源级测试的隔离功能。
丰富的触发库和 GO/NO-GO 逻辑
复杂的触发和自动测试决策有助于简化通过/不通过评估以及事件驱动的采集。
- 灵活的触发模式：自动、正常、单次、启动时以及基于时间的触发。
- 可以从任何来源触发：模拟信号、逻辑信号、数学通道、外部信号或定时触发。
- 高级条件：边沿、脉冲宽度、A→B（N）、波形窗口和电源异常触发。
- GO/NO-GO 操作：根据波形评估保存数据、触发警报或发送电子邮件。
- 支持双捕获和长记忆功能，可同时进行瞬态和趋势分析。

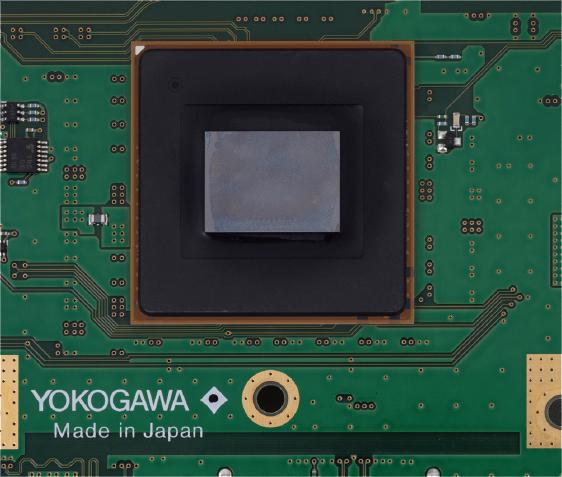

硬件加速的数学与分析
硬件加速的数学与分析内置计算功能可在无需外部后处理或降低采集速度的情况下进行实时分析。
- 用户自定义及实时数学通道（/G02 和 /G03）：执行波形计算，例如积分、滤波、均方根值、脉冲宽度调制、组合波形数学运算以及自定义操作
- 电压/电流功率分析（/G05）：包括谐波、功率因数和效率的分析。

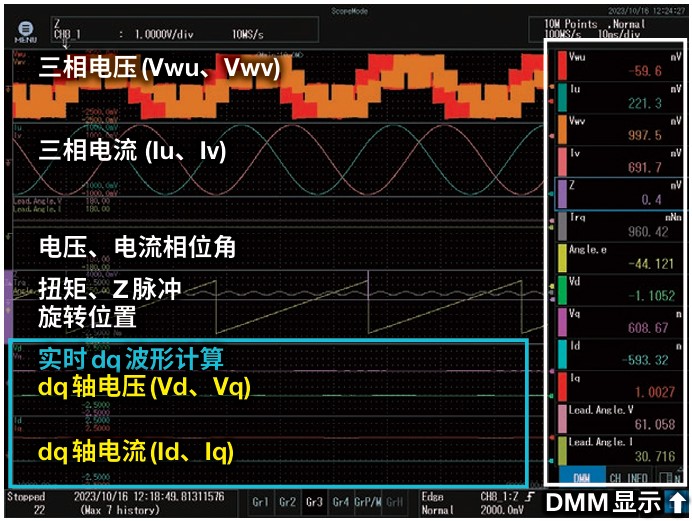

- 电机 dq 分析（/MT1）：带有速度、扭矩和转子位置输出的帕克/克拉克变换.
符合您测试策略的软件选项
SL2000 旨在完美融入您的测试环境——无论您是想立即使用直观的软件开始工作，还是构建一个完全定制化的系统，都可以选择最适合您工作流程的方案。
1. 即用型软件，实现即时测量与分析
借助横河YOKOGAWA专为 SL2000 设计的强大软件平台，您可迅速启动运行。无需编程——只需连接、配置即可进行测量。

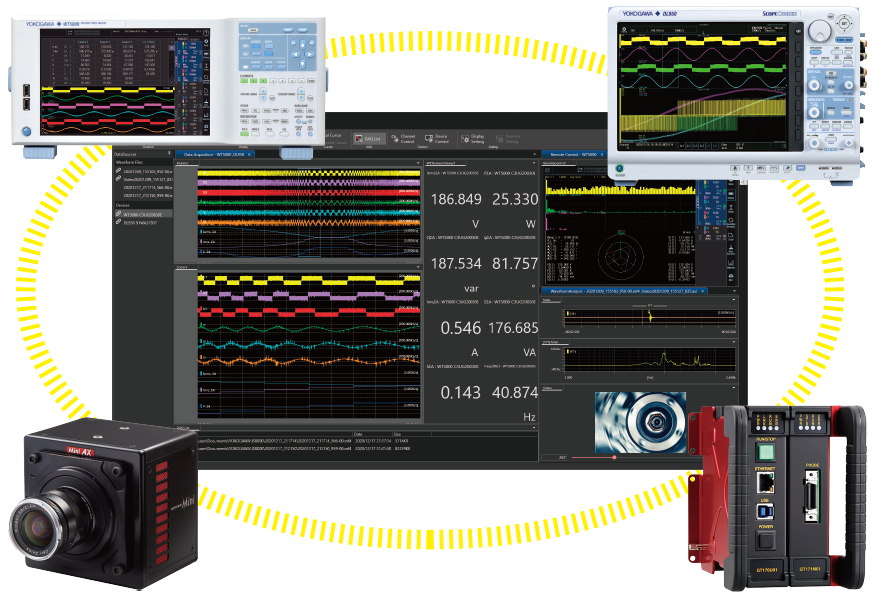

IS8000 集成测量软件平台
IS8000 能够对 SL2000 、DL950及横河YOKOGAWA的功率分析仪和其他制造商的高速摄像机等设备，进行同步控制和可视化操作。它将电气、机械和协议数据集成于统一平台——所有数据尽在一个视图中呈现。
- 远程设置并控制 SL2000
- 实时查看并记录数据
- 分析波形、进行数学运算并导出结果
- 以 MDF 格式保存数据以满足合规性和可追溯性要求
- 通过多设备同步缩短测试设置时间

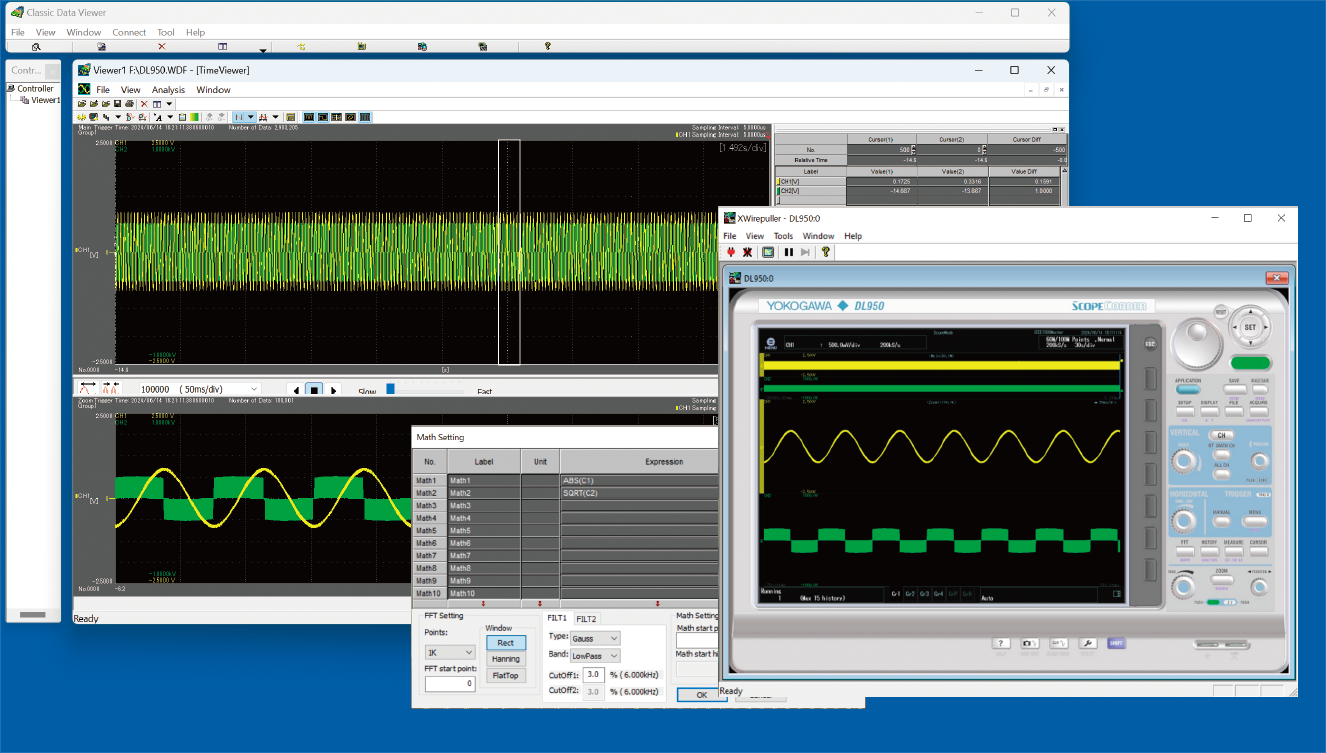

IS8002CDV 经典数据查看器
对于那些需要简单查看和远程访问的工程师而言，IS8002CDV 是一款功能强大的用于 SL2000 数据文件和仪器控制的查看器。
- 远程操控 SL2000 并传输数据
- 显示、缩放并测量波形参数
- 进行波形计算（可选附加功能）
- 将数据转换为各种文件格式以供分享或分析
综上，IS8000 和 IS8002CDV 为实现精确测量、快速分析以及数据管理提供了一种高效且可靠的解决方案——所有这些功能无需开发定制软件即可实现。
2. 针对高级测试环境的定制集成与自动化
对于那些正在构建自动化系统或专门工作流程的测试工程师和开发人员而言，横河YOKOGAWA提供了一套强大的开发工具和库，以便根据您的具体需求对 SL2000 进行定制。

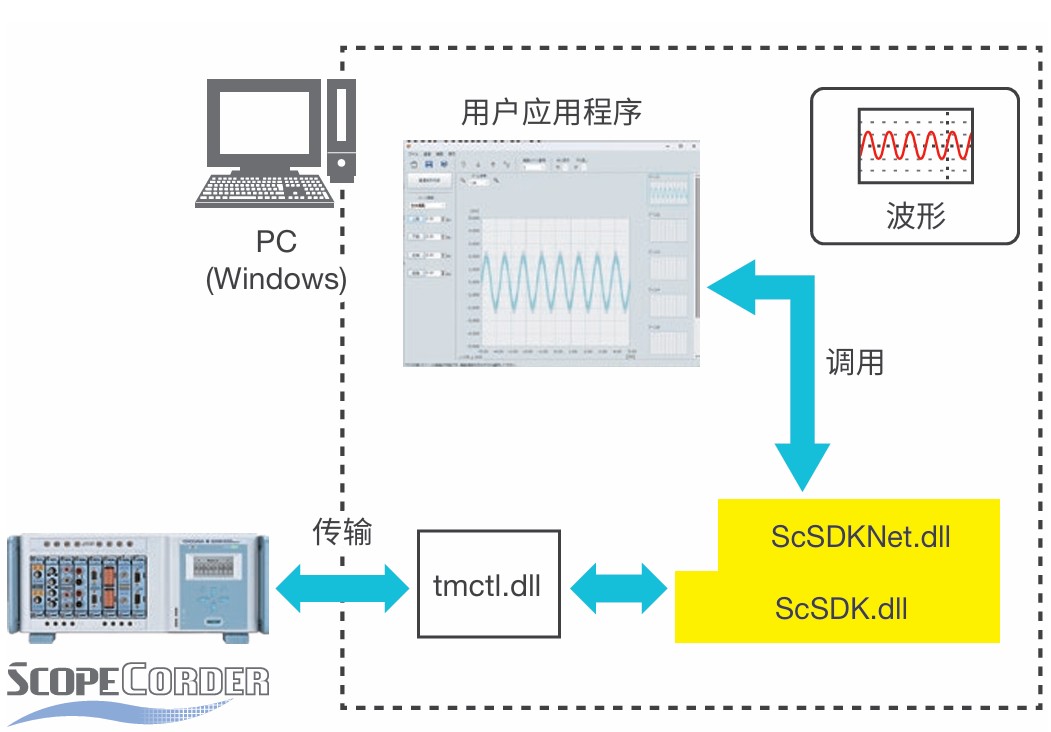

示波记录仪 SDK（软件开发套件）
该 软件包含一个基于动态链接库的 API，使您能够从自己的软件环境中完全控制 SL2000。能够轻松地从 PC 上自动执行采集、触发事件以及数据传输操作。
关键支持的操作：
- 自由运行模式：从开始到结束持续进行数据采集
- 触发模式：基于事件进行波形捕获
- 闪存访问：从闪存中传输存储的波形
- 文件处理：自动执行文件检索和数据归档
开发工具与驱动程序
- WDF 文件访问库：读取并处理波形数据文件
- MATLAB 工具箱：直接将 WDF 文件导入到 MATLAB 中
- 数据格式转换工具：将二进制数据转换为人类可读的格式
- DL-Term：用于通信和脚本的命令行工具
- TMCTL 库：简化对 USB、以太网或串行接口的控制
- LabVIEW 和 USB 驱动程序：将 SL2000 集成到基于 LabVIEW 的系统中
- 示例程序：使用 C、Python 等语言中的示例快速入门
无论您是构建测试自动化系统、开发定制化的可视化工具，还是将 SL2000 集成到更大的实验设备中，这些资源都能帮助您充分发挥测量硬件的性能。

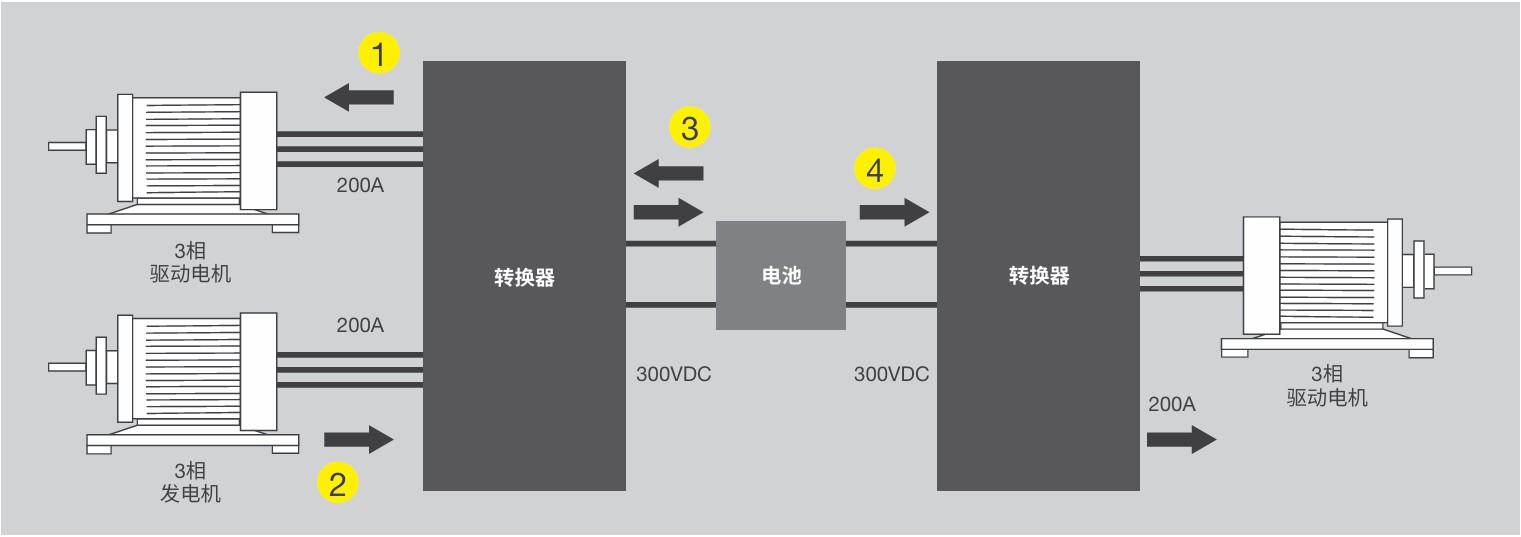

电动汽车2电机/4电机系统测试
在混合动力电动汽车（HEV）的研发过程中，通常会采用两个或四个电机系统，每个电机直接与一个驱动轮相连。这种设计摒弃了传统的动力系统，简化了整个系统，消除了驾驶四驱车在雪地行驶时的担忧。在多电机系统中，多通道/高速隔离型的 DL950 /SL2000 能够同时捕捉并分析这些多电机系统的信号。

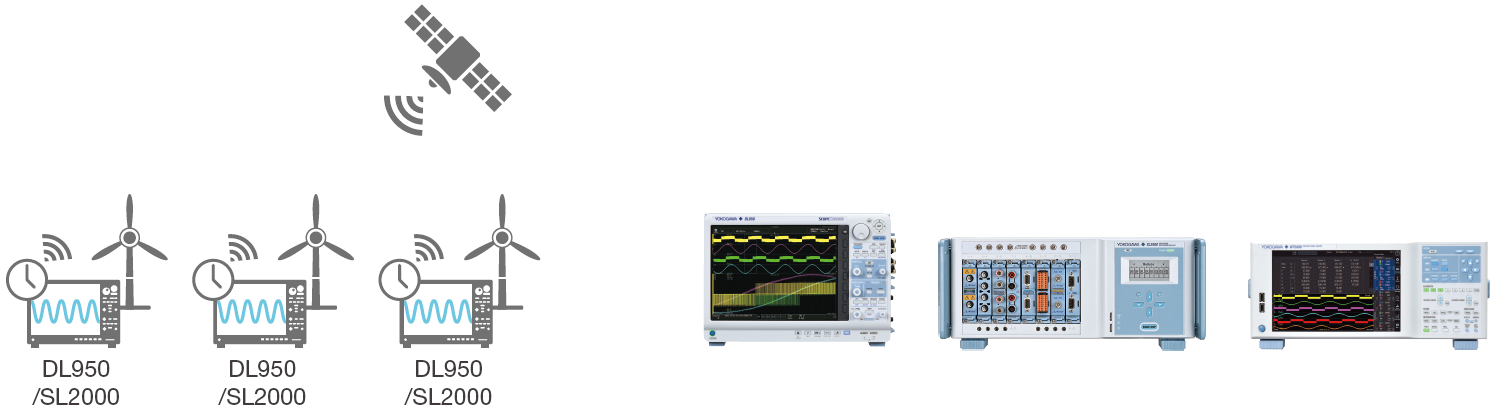

分布式能源测试（可再生能源）
水能、太阳能和风能等可再生能源并入电网，推动着社会可持续发展转型。DL950/SL2000通过其长期功率记录和分析功能为此转型提供支持。例如，风力发电机需要对多个地点的发电效率进行同步监测，而这可通过GPS或IRIG信号实现高精度监测。
此外，还可使用WT5000高精度功率分析仪精确测量太阳能电池板产生的DC电源的DC/AC转换效率，同时将DL950/SL2000的波形数据与WT5000的测量数据无缝集成，以提供对逆变器性能的全面分析。

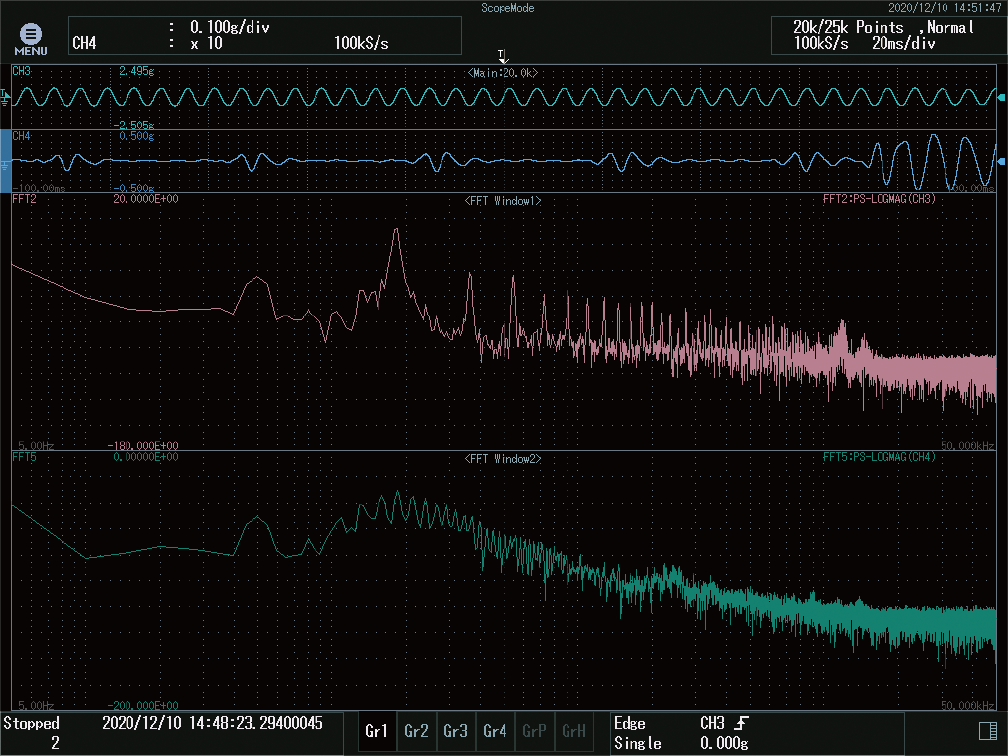

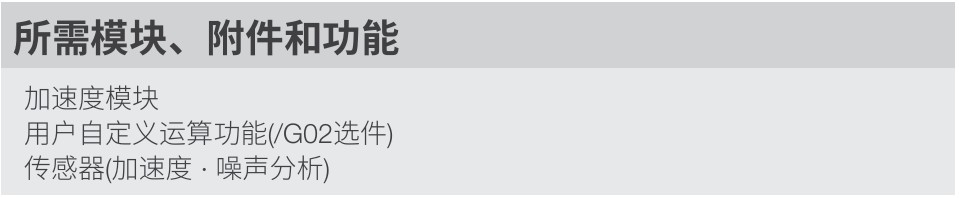

振动和声学分析
振动是电机和发动机等“运动物体”固有的特性。分析振动频率以确定异常区域是“运动物体”开发过程中的一项重要测试。通过使用多个加速度模块，可同时捕获多个点的振动数据，并使用FFT函数分析多达八个振动频率，以精准定位故障部件。

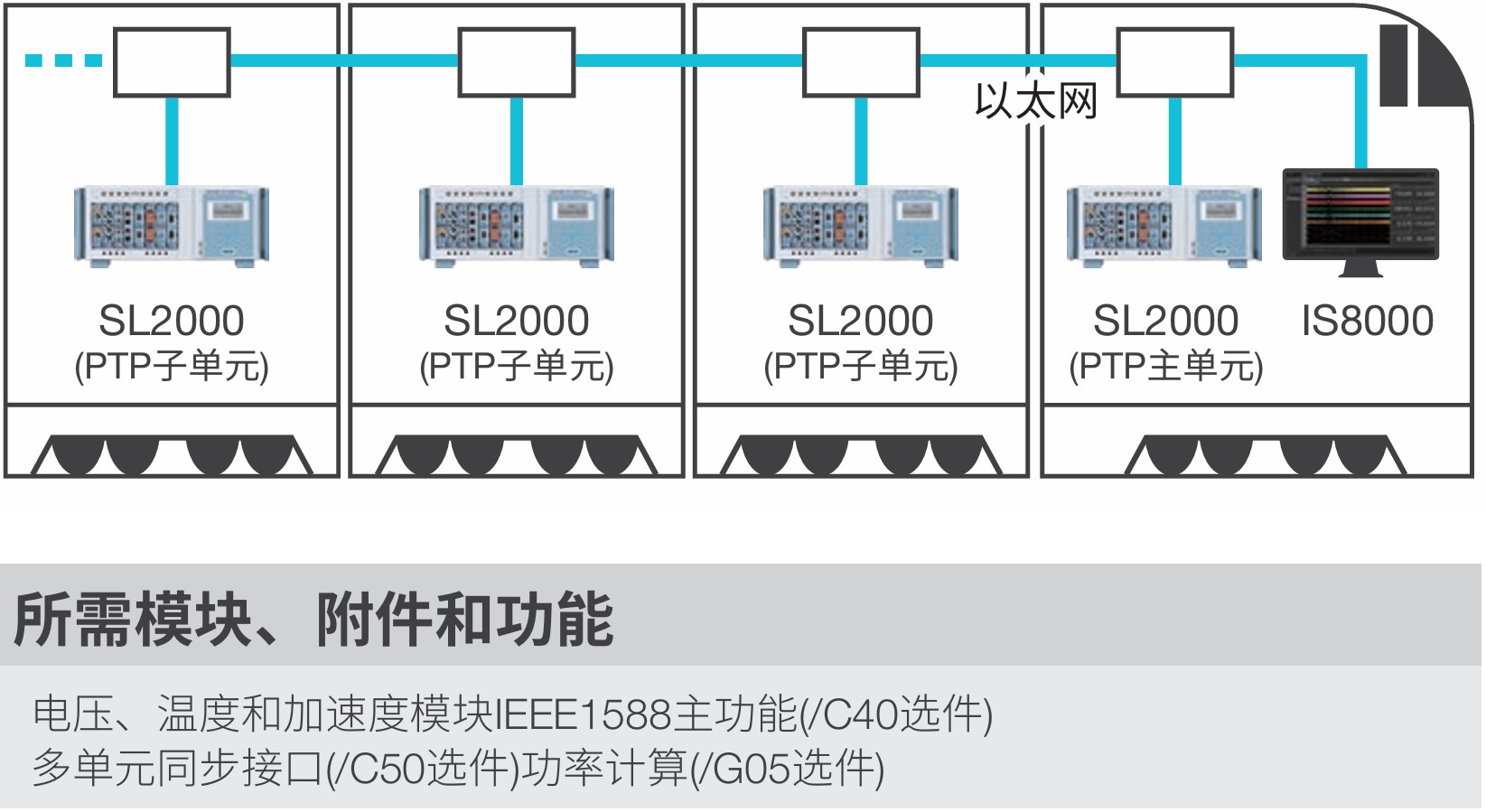

轨道车辆运行测试
通过使用DL950和SL2000，可以同时记录电池、逆变器和驱动电机的电压、电流和转速，以及轨道车辆的振动和车内温度。
- 同时测量远程设备，同步精度为±150ns(典型值)(使用/C40选件时)。
- 高达160个通道的分布式同步测量。
- 还可同时记录应变和声音信号(使用电压输出麦克风或声级计)。
- 过功率计算和电机dq分析，可以评估功率效率和电机性能。
车辆串行总线数据记录和行驶轨迹显示
可以在同一屏幕上同时查看CAN/CAN FD总线数据中物理值的变化趋势和相应的测量波形。例如，可以在同一屏幕上验证点火开关的ON/OFF信号、相应的CAN/CAN FD信号以及相关压力传感器的实际信号之间的相关性。通过连接GPS单元，可将纬度、经度、海拔、速度、方向和时间信息添加到测量数据中。使用DIAdem可以同时显示测量数据和行驶位置。通过物联网网关或M2M路由器，可以无线方式进行远程控制和数据监控

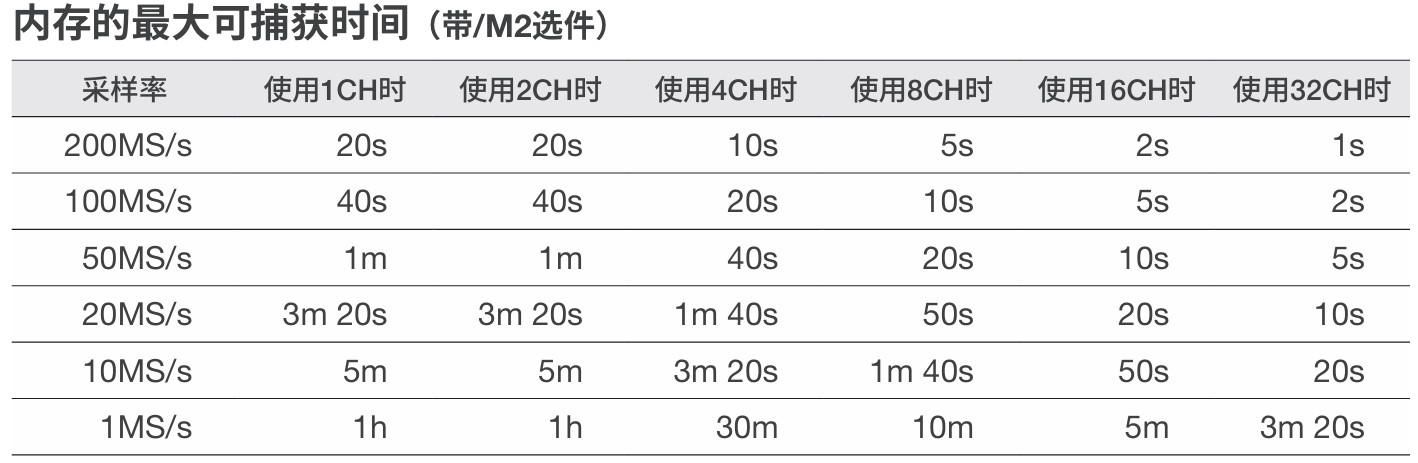

8G点大内存(/M2 选件)
高达8G点的内存和20秒连续捕获，即使是以200MS/s的速度，也不会错过 任何信号变化。
*每通道最多分配4G点内存。

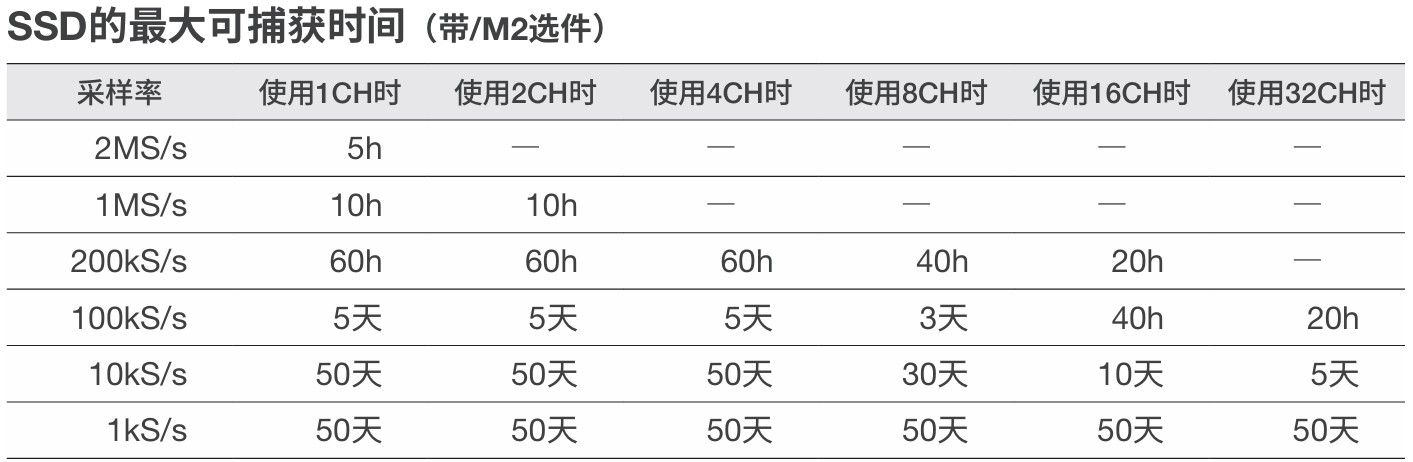

SSD 记录 (/ST1 或 /ST2 选件)
512 GB内部SSD可以高达2MS/s的速度进行长时间记录。此外，还可以记 录双捕获波形，这对于车内耐久性测试和罕见自发事件的捕获非常有效。

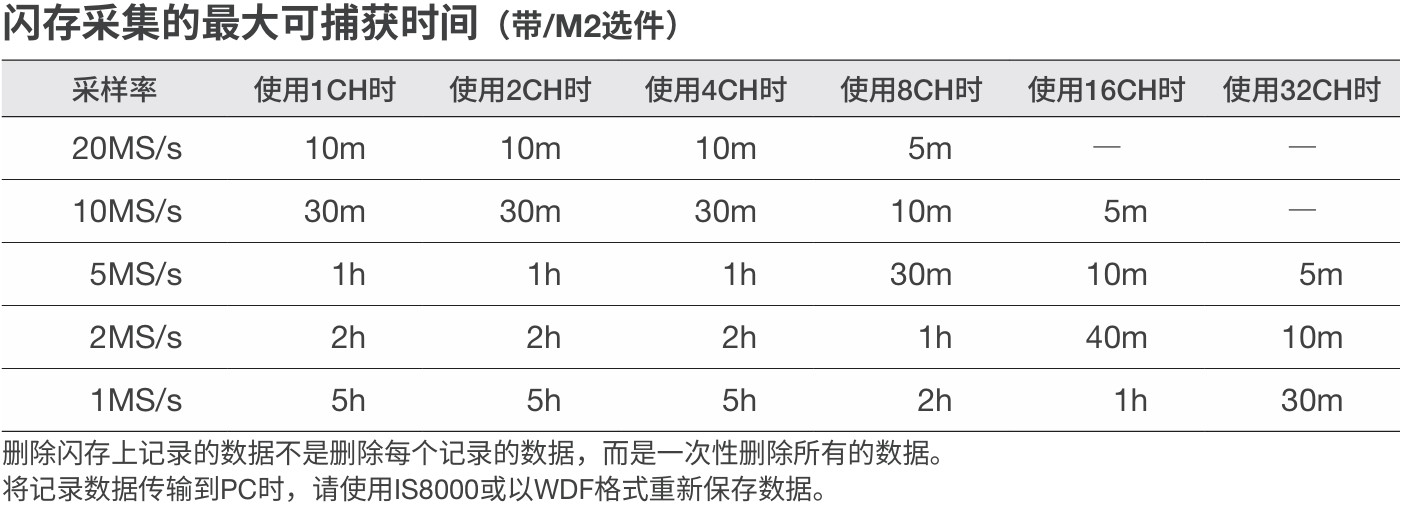

闪存采集 (/ST2 选件)
提供高达20MS/s的长时间记录，比之前型号快100倍。可以在任何不能携带 PC的场所捕获数据，如车载或现场测试。闪存为非易失性，因此即使在关闭电源后，捕获的数据也会保留在仪器中。 测试结束后可以将数据传输到PC上。

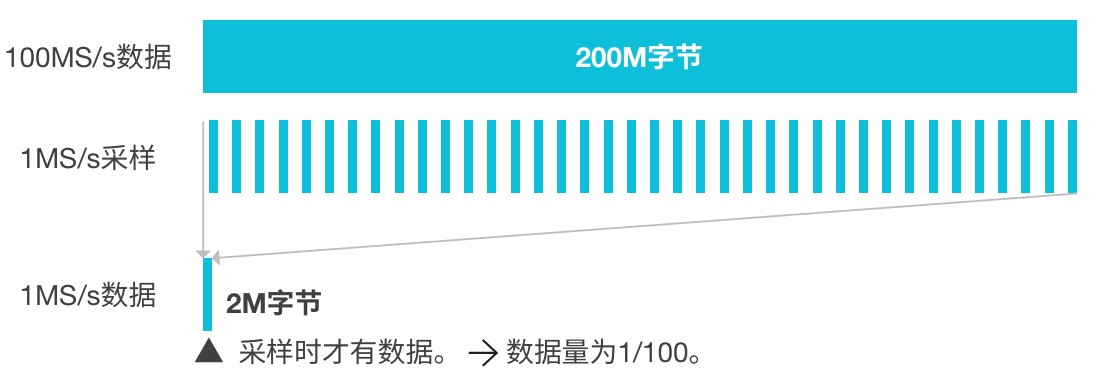

多采样率
可按通道设置采样率。即使高采样率和低采样率的模块混合在一起，降低采样率也可以减少数据量。这样即可使用更少的内存空间也可一并提高传输速度。

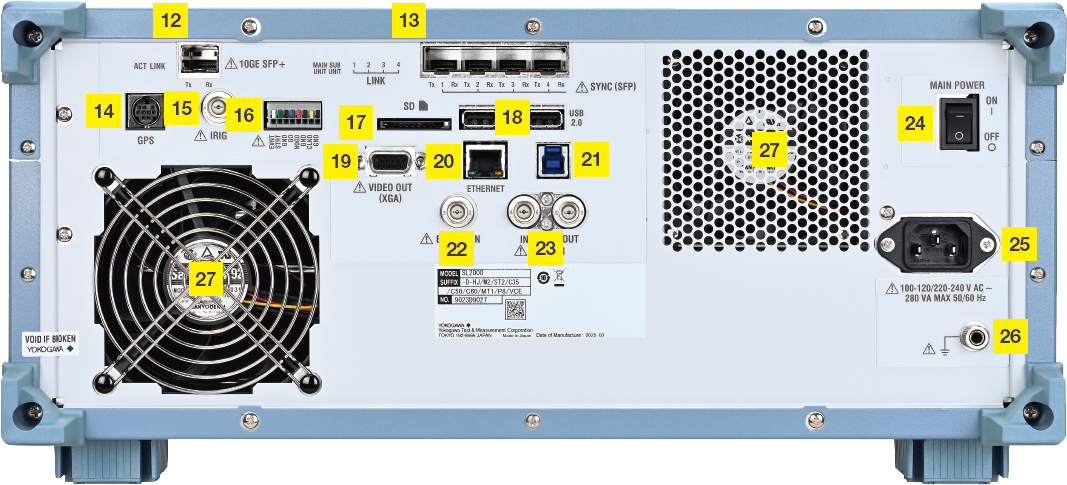

可用数据存储
• 内置SSD 512 GB
•SD存储卡(SD/SDHC/SDXC)
• USB存储容量可达8 TB
• 网络驱动器
