高精度功率测量仪 WT1500
电动汽车技术与可再生能源的持续发展，正不断加速市场对基于高压设备的评估、测试及生产能力的需求。这类系统的目标电压可达数千伏特，因此在常规分析配置中需要使用专用高压分压器设备。而这类分压器可能引入测量误差，降低整体测量精度，同时还会增加布线与设备安装的复杂度。此外，传统的电机效率测量还需要在PC上对单独采集的功率信号与旋变信号进行同步处理。
现有市场常见的功率分析仪型号无法满足储能系统（ESS）与功率转换系统（PCS）所需的电压输入范围要求，或是不支持旋变电机测试，或是体积过大，无法适配常规机架安装或桌面安装布局。横河测试测量专门推出WT1500功率分析仪填补这一市场空白，不但提供相应的性能与功能、无需为最高2000V的系统配置高压分压器，而且整体设计紧凑——19英寸宽、2U高。
即将举办的活动
2026年8月26~28日
上海世博展览馆
展位号：12018
Join us at CIGRE Paris Session 2026 and see how we approach power measurement with precision. We will be at Palais des Congrès, Booth B232.
We will demonstrate how engineers in power generation, transmission, distribution, and energy conversion validate electrical performance with confidence.
高性能
WT1500的总功率精度可达 ±0.038% (DC, 50/60 Hz) ，在50/60Hz下的低功率因数精度可达视在功率的 ±0.07%，是WT系列产品中的最优指标，同时支持高压（HV）与宽带宽（WB）两类输入单元。其中高压模块支持最高2000VDC直接测量，带宽可达300kHz，是高压功率变换系统（PCS）与储能系统（ESS）应用场景的理想选择；宽带宽模块支持最高1000V输入，带宽可达2MHz，可满足现代电气化汽车（xEV）电机复杂高频波形的测量需求。两类输入单元使用相同的电流传感器输入接口，可在同一台设备中混合配置。
系统集成与空间优化设计

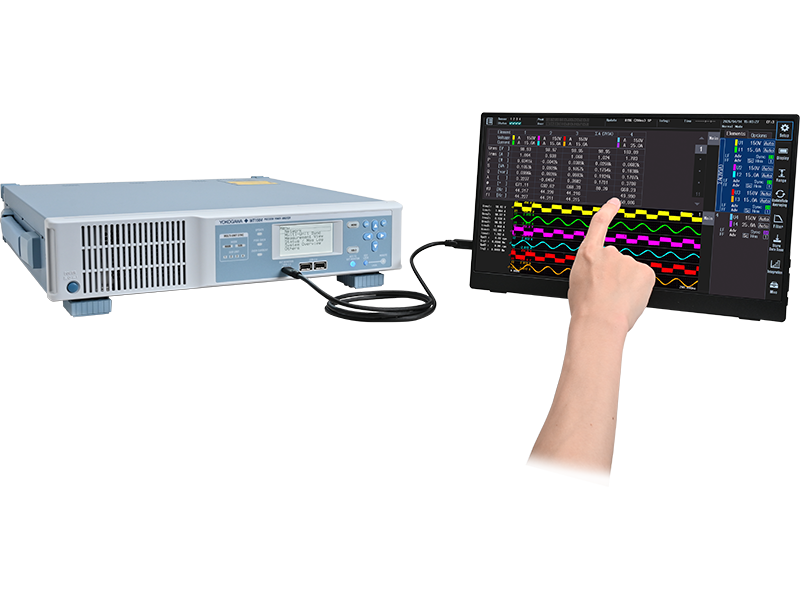

WT1500采用紧凑型2U高度设计，单台设备可支持4路功率测量与4路电机评估，同时集成编码器与旋变信号输入、IEEE 1588时间同步功能，支持CAN/CAN-FD总线数据输出，以及基于UDP通信的低延迟数据传输。设备配备多种接口，支持通过PC、外部显示器或平板电脑实现远程控制；前置小型面板可直接完成便捷连接设置，也可支持设备独立运行。WT1500具备极高的空间利用率，可轻松集成至评估系统机架。
可扩展测量能力

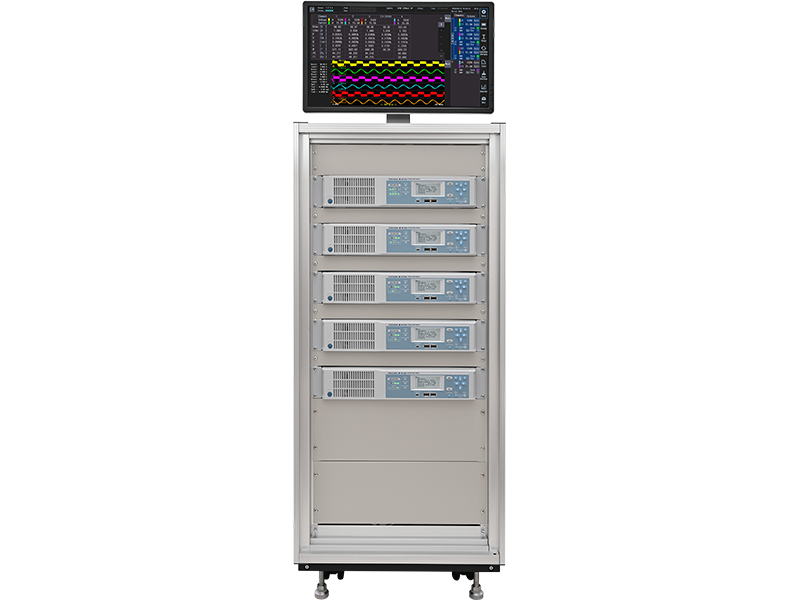

针对需要超过4通道的测量场景，最多可同步5台WT1500，实现20通道功率测量。其中一台设备作为主机，负责从机配置调度与采集数据汇总。多设备同步功能即将推出。

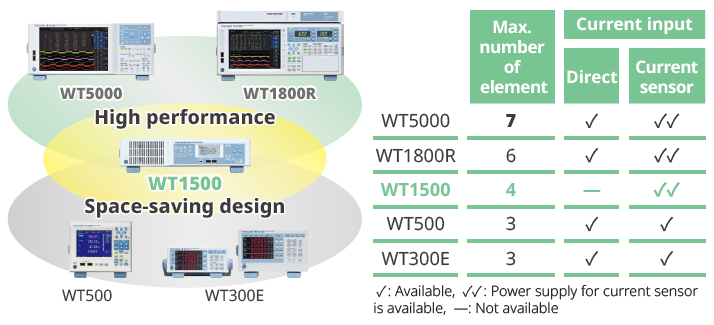

仅2U空间内集成4个功率通道和4个电机通道

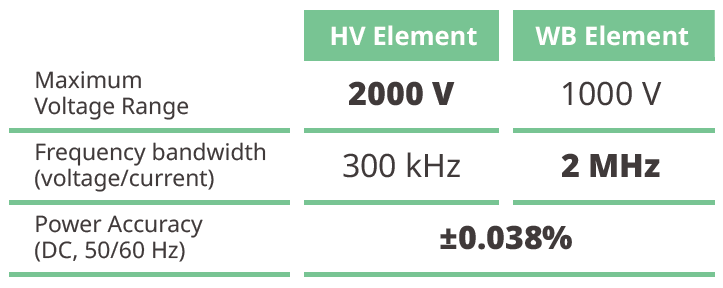

行业领先的精度、高电压与宽带宽

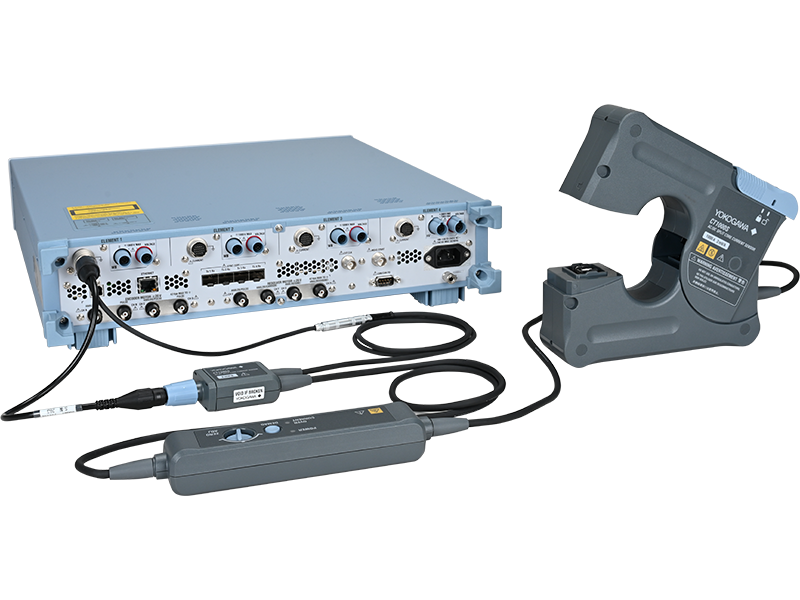

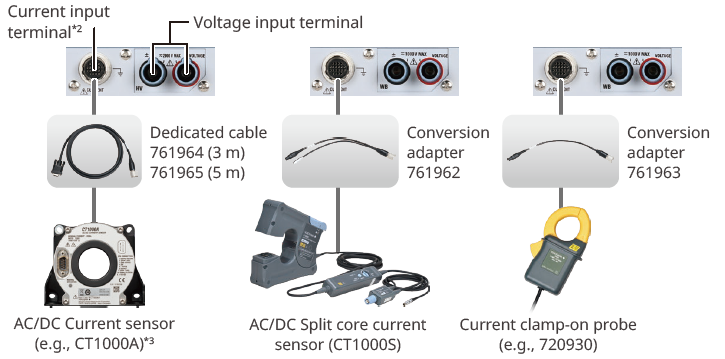

广泛的电流传感器兼容性

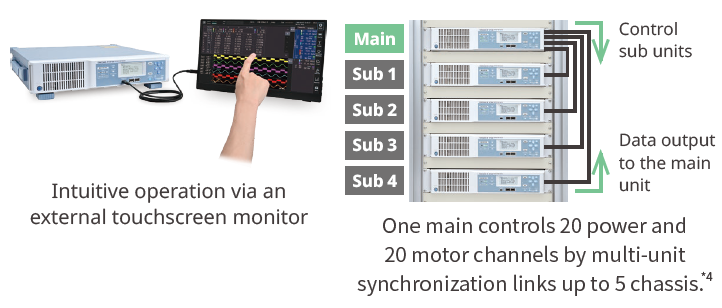

20路同步功率通道
*1: 总精度。电流传感器精度与功率精度相加。
*2:电流测量需要使用电流传感器。电流传感器的精度会叠加到电流和功率的精度上。
*3: 也可通过761966转换适配器搭配761954/55/56专用线缆进行连接。
*4: 多单元同步功能需要/SY1选件支持。该选件将于近期推出，可通过即将发布的选件升级许可激活添加至已采购设备中。

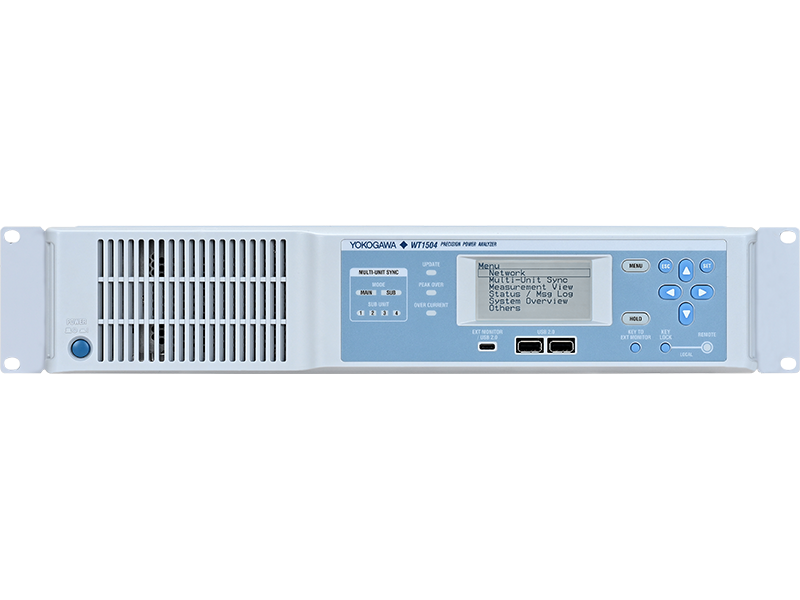

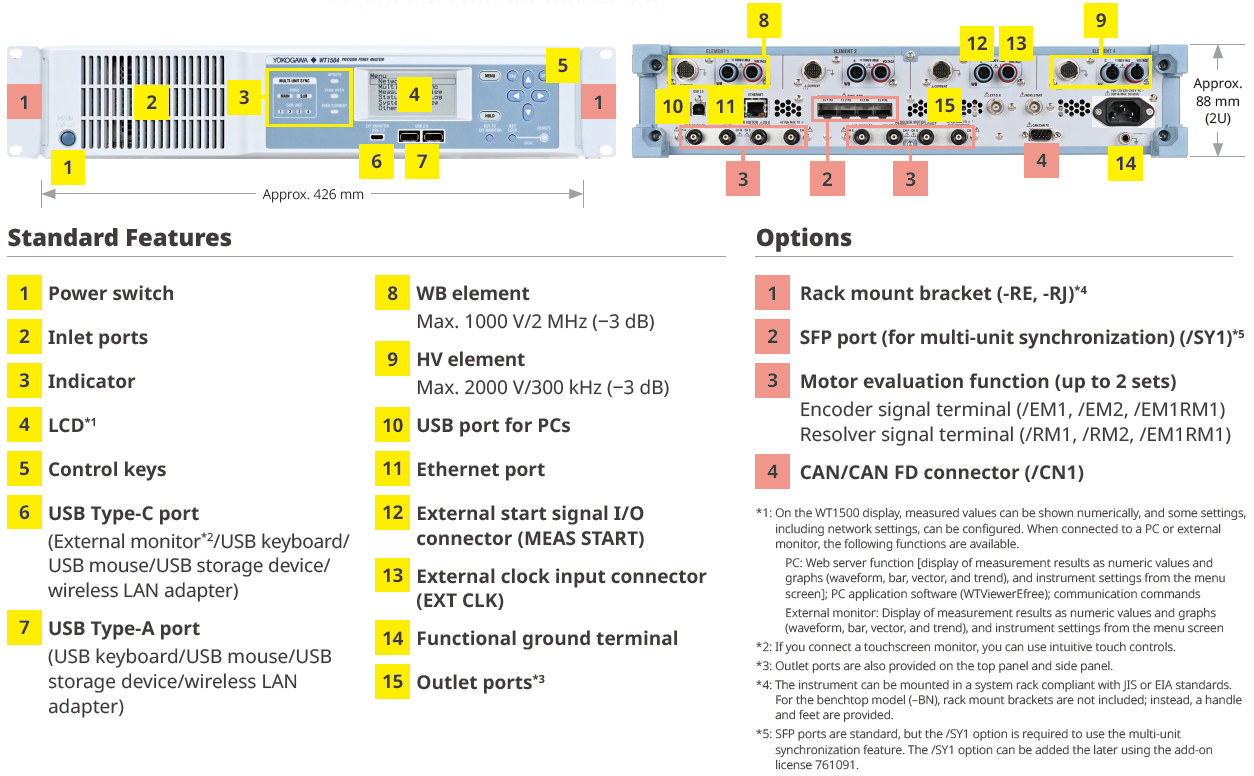

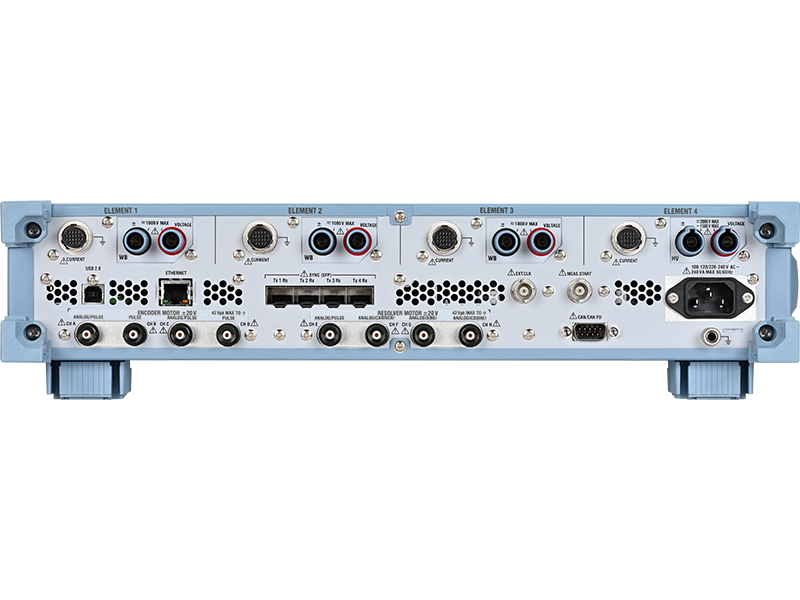

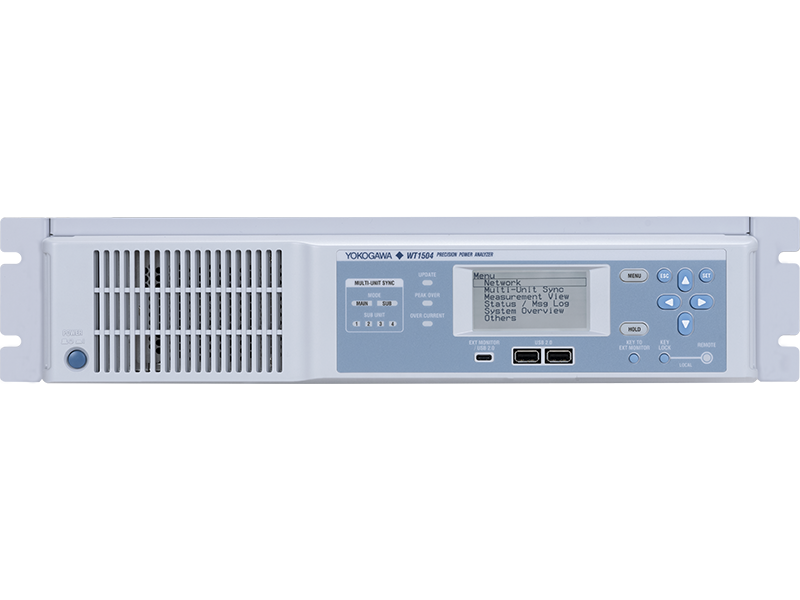

前面板/后面板（EIA机架安装型号 -RE）

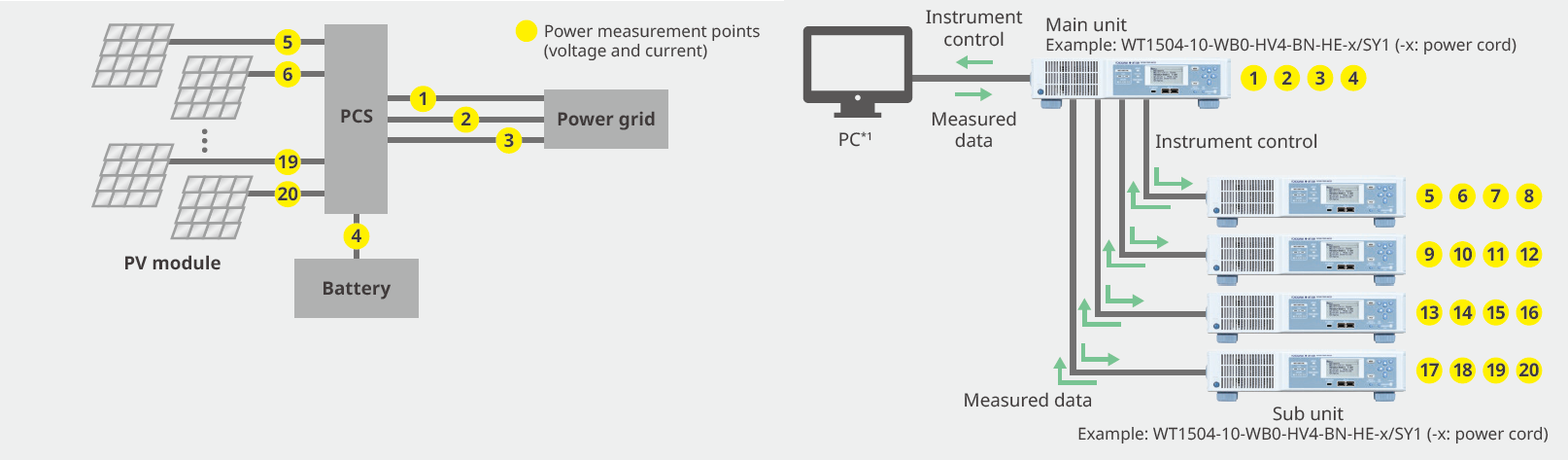

电力调节系统性能评估 (PCS)
研究背景与挑战
可再生能源系统正朝着更高工作电压(> 1500 V) 与多串架构方向发展，以提升能源利用效率并降低成本。上述发展趋势增加了测量节点的数量，同时对功率测量的精度提出了更高要求。
WT1500解决方案
- 功率测量精度可达±0.038% (DC, 50/60 Hz)*2
- 可直接测量最高2000VDC电压*3
- 20路同步功率通道，支持集中控制*4
| *1： | 本系统可提供通信指令、网络服务器及WTViewerEfree免费软件。 |
| *2： | 以上为WT1500功率分析仪的精度指标，电流传感器的精度需在此基础上叠加计算。 |
| *3： | 若测量电压超过1000 V，需使用高压测量单元、758932型高压安全端子适配器及兼容电缆。 |
| *4： | 需要 /SY1 选项、720941 光纤收发模块和 720942 光纤跳线。 |
| *5： | 需要一个WB单元。 |
| *6： |
用户可以根据需求选择输入信号类型（编码器或旋变）以及待分析电机的数量（1至4台），可选参数如下：/EM1（支持最多2台电机输入分析）、/RM1（支持1台电机的旋变输入分析）、/EM2（支持最多4台电机输入分析）、/RM2（支持最多2台电机的旋变输入分析），或/EM1RM1（支持最多2台电机的编码器输入分析与1台电机的旋变输入分析）。 |
| *7： | 需选择/CN1选项。在每个数据更新周期内，可输出常规测量数据或谐波测量数据。 |

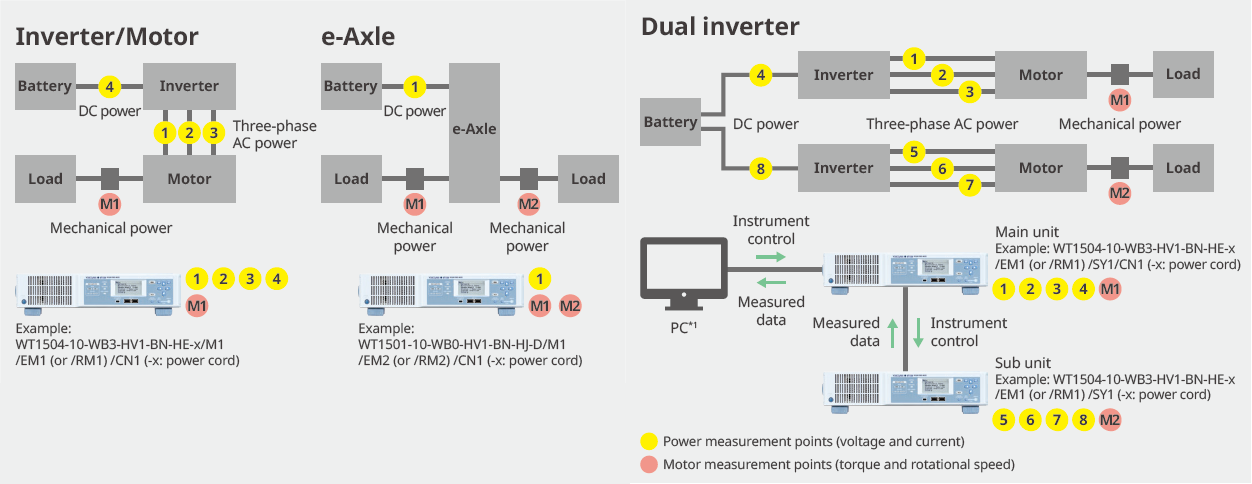

电动汽车动力总成效率评估
研发背景与挑战
电动汽车动力系统正朝着集成化电驱动桥与双逆变器架构方向发展，以实现效率提升、重量降低与系统设计简化。此类架构要求对多条功率路径上的直流信号、交流信号、转矩、转速等电信号与机械信号同时进行测量。随着测量点数量增加，同步高精度多通道采集，以及通过CAN、CAN-FD等接口实现与控制系统的无缝集成已成为必备要求。
WT1500解决方案
- 精度达±0.038%的高精度功率测量 (DC, 50/60 Hz) *2带宽性能最高可达2 MHz*5
- 灵活可扩展的通道配置可支持多逆变器与多电机测试，并能实现多单元间同步。*2
- 同时测量电气和机械信号，支持编码器和旋变输入*6
- 支持通过CAN/CAN-FD协议输出集成化数据，可实现与ECU及控制系统的无缝连接。*7
- 基于UDP通信的低延迟数据传输。
| *1： | 本系统可提供通信指令、网络服务器及WTViewerEfree免费软件。 |
| *2： | 这是WT1500的精度，电流传感器的精度需要叠加在此精度上。 |
| *3： | 若测量电压超过1000V，需使用高压输入单元、758932型高压安全终端适配器及适配电缆进行操作。 |
| *4： | 需配置/SY1选项、720941型光收发模块以及720942型光纤缆线。 |
| *5： | 需要一个WB单元。 |
| *6： | 您可根据输入信号类型（编码器或旋变）及待分析的电机数量（1至4台）选择以下选件：/EM1（支持最多2台带编码器的电机分析）、/RM1（支持1台带旋转变压器的电机分析）、/EM2（支持最多4台带编码器的电机分析）、/RM2（支持最多2台带旋变的电机分析），或/EM1RM1（支持最多2台带编码器的电机分析及1台带旋变的电机分析）。 |
| *7： | 需选择/CN1选项。系统可在每个数据更新周期输出常规测量数据或谐波测量数据。 |
宣传手册
- WT1500 Series Precision Power Analyzer (1.5 MB)
- WT1500系列高精度功率分析仪 (2.1 MB)
- Current Sensors & Probes CT2000A /CT1000A /CT1000 /CT200 /CT60 /751552 (2.5 MB)
- CT1000S Split core current sensor (3.2 MB)
规格说明

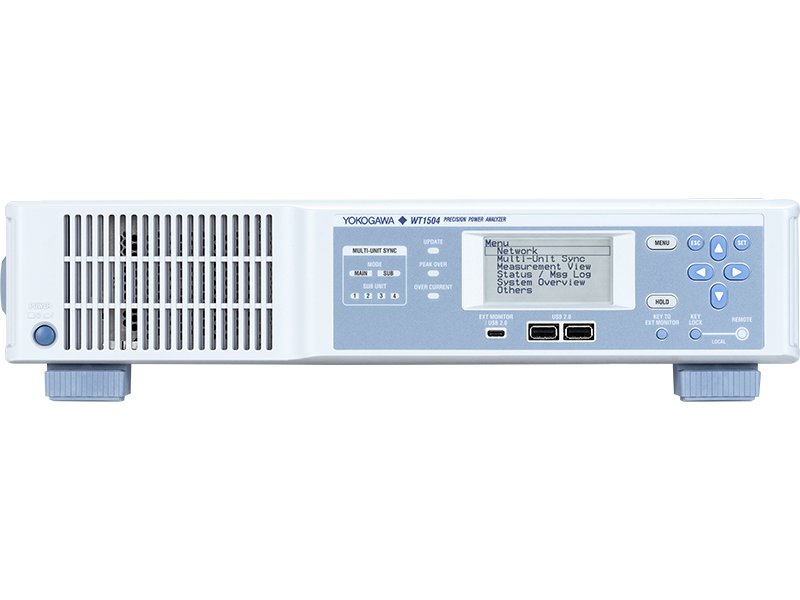

产品展示

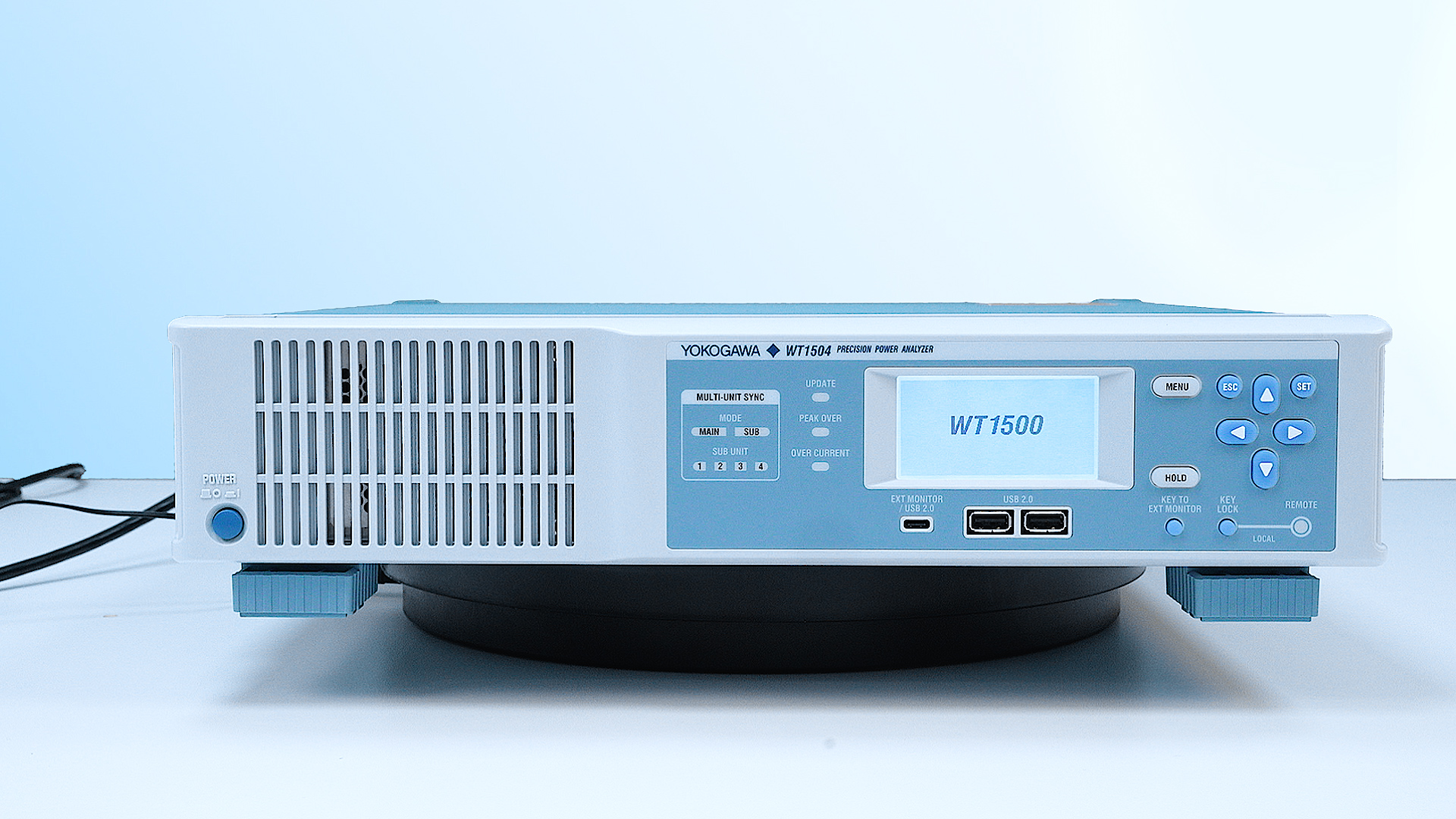

30秒速览WT1500 高精度功率分析仪核心特性
