横河电源开发测试解决方案（四）

- 时序特性分析 -

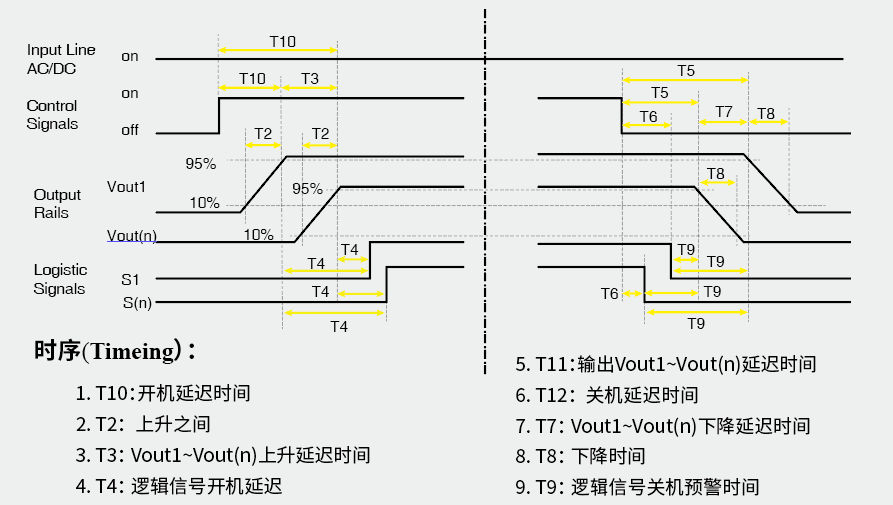

时序是指输入信号与输出信号或者控制信号之间的时间关系，以及多路输出信号之间的时间关系。时序测试(Timing Test)的目的是验证被测电源在开关机时的各种时序是否符合设计预期。

上升/下降时间

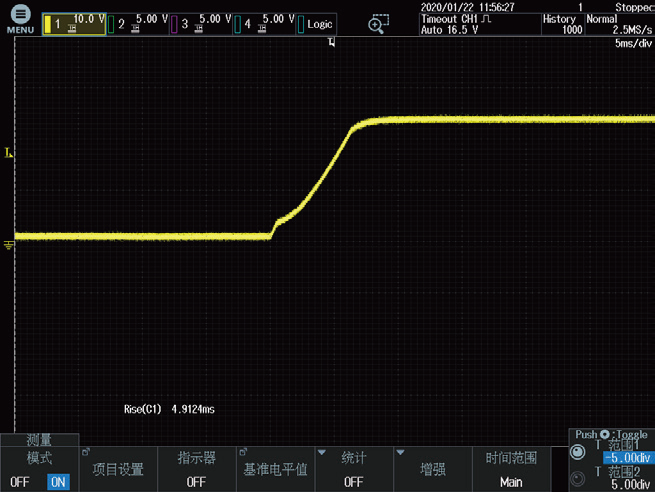

上升时间测试(RISE TIME TEST)：

上升时间是指电源输出时设定值10%~90%的所需时间。
测试方法：根据被测电源的规格设定交流电源的电压、频率和电子负载；设定示波器，电压输出通道作为触发源，触发电平设在Vout的60%~80%，上升沿，使用测量功能读出上升时间。

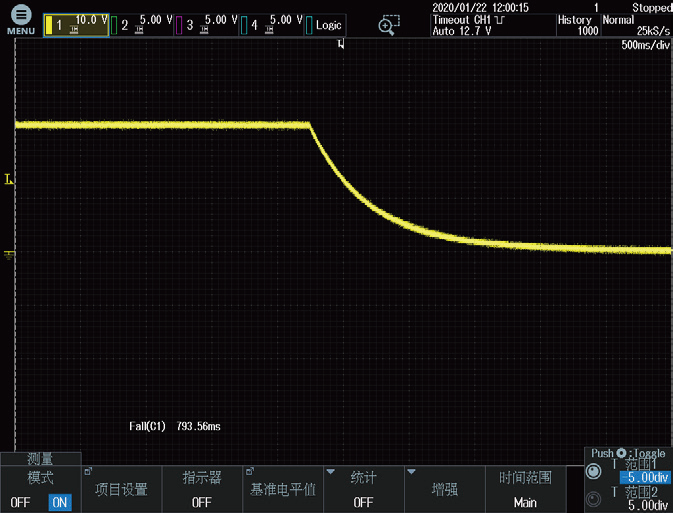

下降时间测试(FALL TIME TEST)：

下降时间是指电源输出时设定值10%~90%的所需时间。
测试方法：根据被测电源的规格设定交流电源的电压、频率和电子负载；设定示波器，电压输出通道作为触发源，触发电平设在Vout的60%~80%，下降沿，使用测量功能读出下降时间。

开机延迟与关机维持

开机延迟时间测试：

开机延迟时间是指电源打开时，电源输入到输出之间的时间差。
测试方法：根据被测电源的规格设定交流电源的电压、频率和电子负载；示波器需要两个通道，分别测量电源输入和电源输出，电压输出通道作为触发源，触发电平设在Vout的60%~80%比较合适，上升沿，单次触发，使用Delay测量功能自动读出时间差。

关机维持时间测试：

关机维持时间是指电源关闭时，电源输入到输出之间的时间差。
测试方法：根据被测电源的规格设定交流电源的电压、频率和电子负载；示波器需要两个通道，分别测量电源输入和电源输出，电压输出通道作为触发源，触发电平设在Vout的60%~80%比较合适，下降沿，单次触发，使用Delay测量功能自动读出时间差。

多路电源时序测试

多路电源时序测试:

多路电源上电顺序是指电源输出时，各个输出值之间的时间差是否满足规格的设定。
测试方法：根据被测电源的规格设定交流电源的电压、频率和电子负载；设定示波器，据电源输出路数确定需要通道数，共同参考电压输出通道作为触发源，利用Delay测量功能，自动测量出各通道与参考通道的时间差。

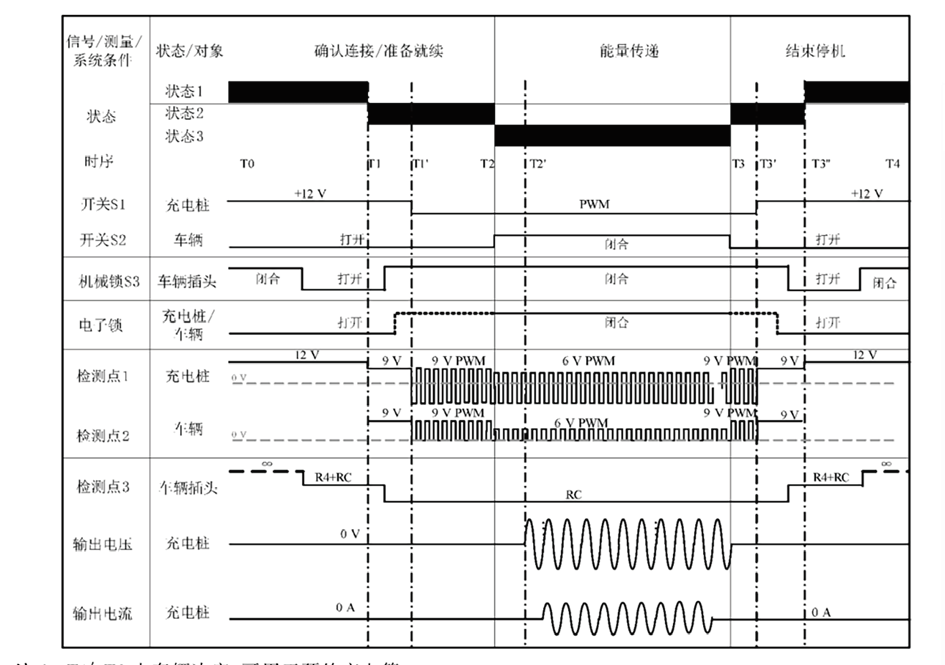

充电桩电源时序测试——
车辆互操作及协议一致性测试

测试要求：监测充电电压、电流、控制信号、CAN报文信息，测量各个信号之间的时间差是否满足标准要求。

以上时序特性分析，横河提供完成的测试方案，包括仪器和相应的软件，详情请咨询横河的测量专家。
