校准FA用压力测试解决方案

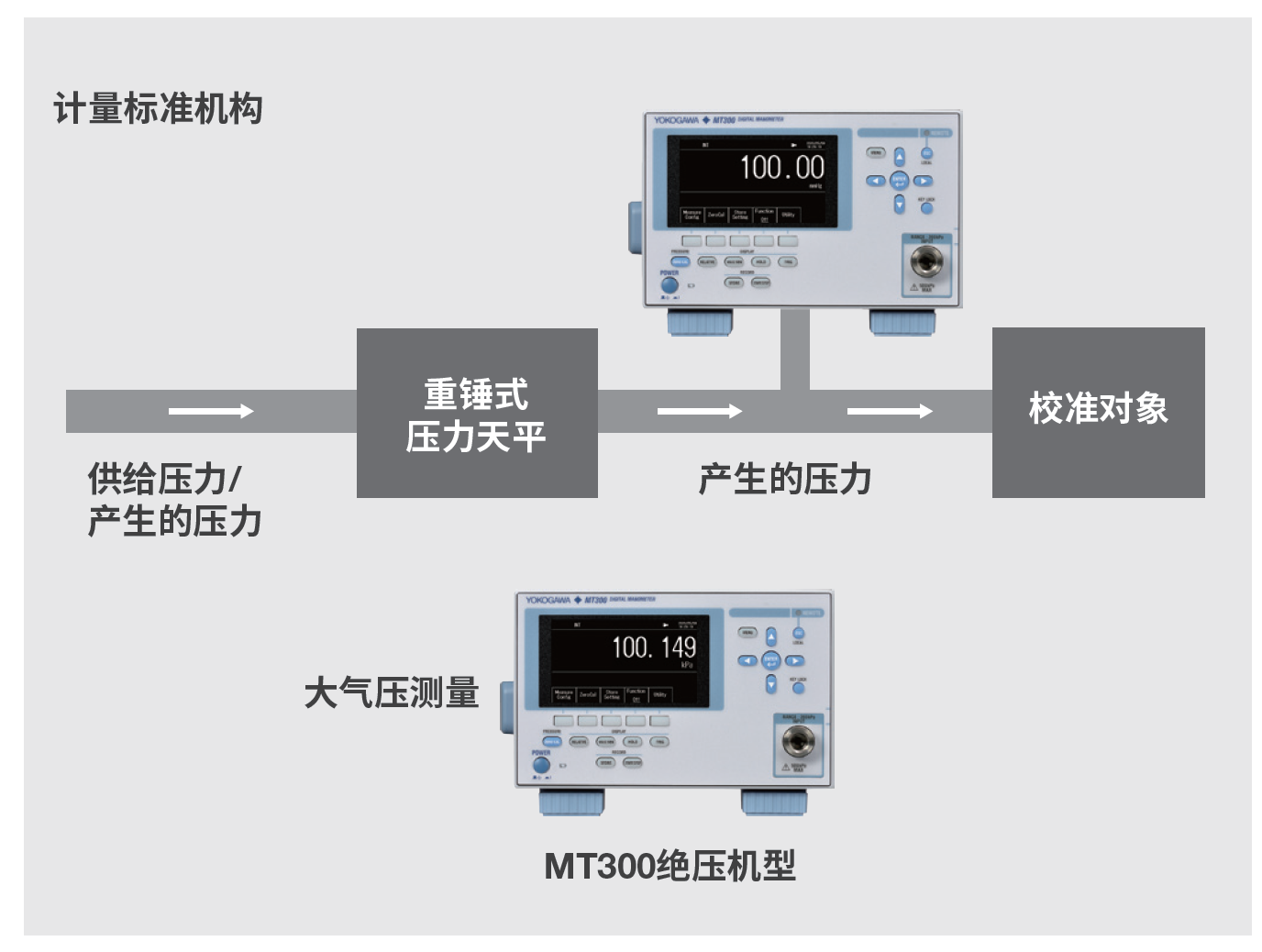

基于重锤式压力天平的压力校准

进行需要较高的校准能力的压力校准时，使用重锤式压力天平。

重锤式压力天平，是一种可靠性较高的设备，被各国的国家计量标准机构与高端校准企业广泛用作压力标准。

概要

使用重锤式压力天平校准时，需要连接压力表，并确认是否正确地生成了校准值。

另外，气压的变化会影响校准压力，所以环境测量是非常重要的要点。

测量解决方案

可以对产生的压力进行高精度测量，以实现较高的校准能力。

此外，校准设备的长期稳定性，可以长期维护设备与环境，从而为处于同一环境下的校准对象提供稳定、可靠的校准结果。

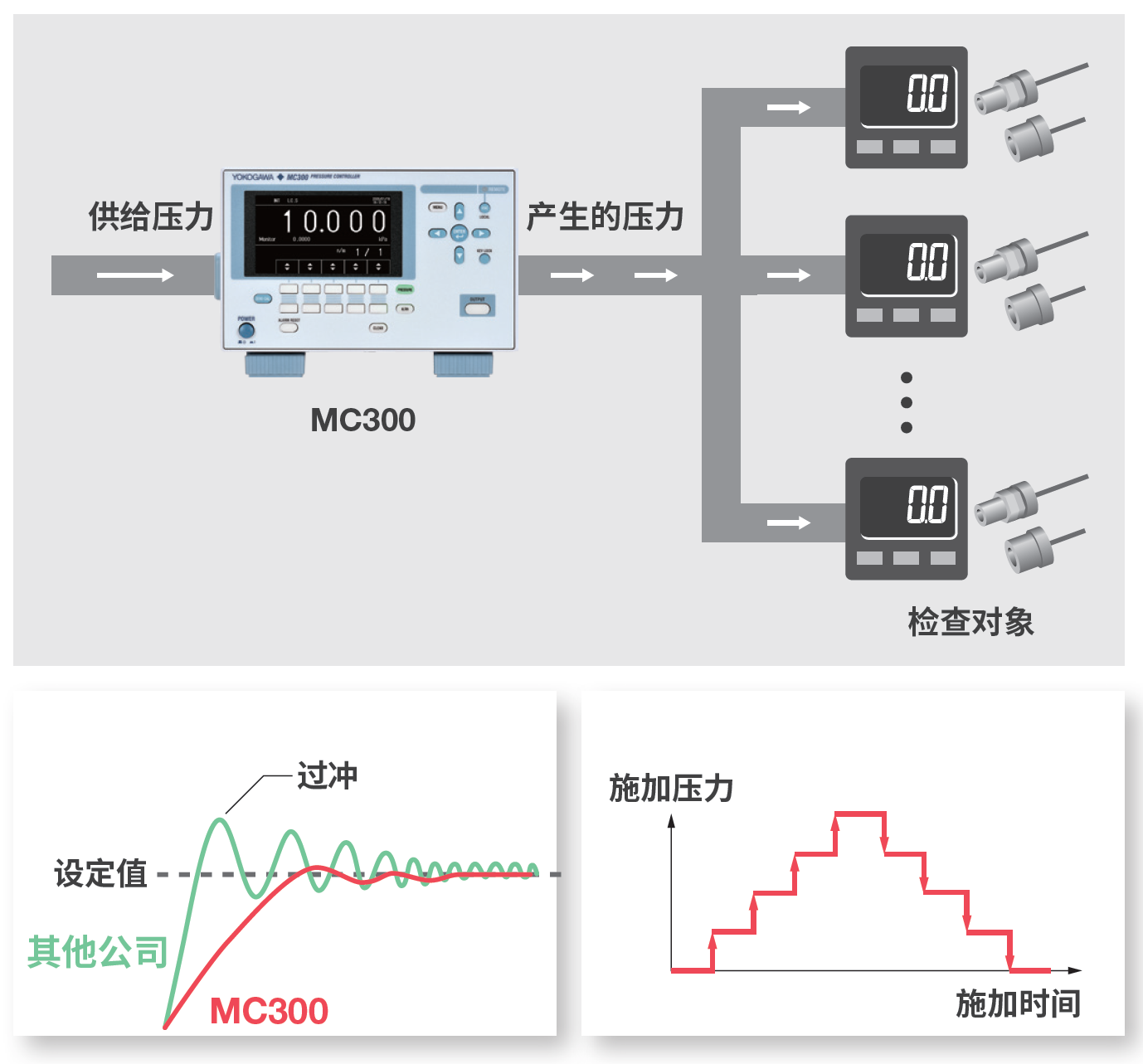

压力传感器出厂检验

安装在汽车、工业设备与医疗设备等各种设备上的压力传感器, 根据其不同的测量原理，具有不同的特性，

例如测量范围、精度、响应、滞后等，因此需要根据每个特性进行性能评估与出厂检验。

概要

大量生产压力传感器时，缩短生产节拍时间至关重要。

使用压力发生器或压力控制器，向被检查的压力传感器施加预定的压力，并高速切换该压力值。

测量解决方案

与电磁阀式压力控制器相比，针阀式压力控制器MC300可以更快地达到预设定压力值，

因此检测批量生产线上的传感器时，可以有效地缩短节拍时间。

另外，使用压力控制器，可以逐步生成设定压力，便于检查上升压力、下降压力，并且有助于提高检查效率。

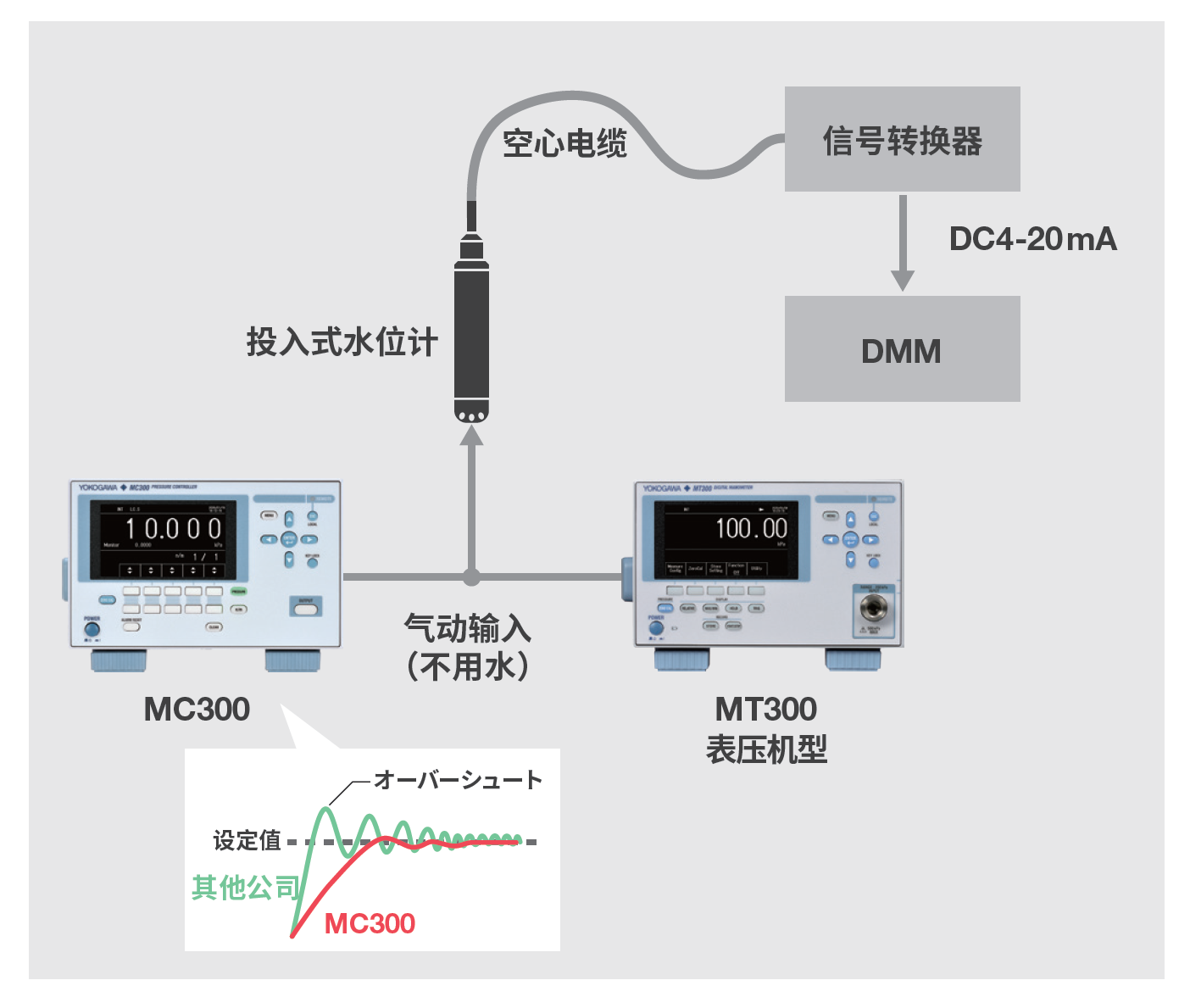

投入式水位计校准中的精密压力测量

在监测上下水道与河流水位的水位计中，投入式（压力式）水位计用于测量随着水深变化而产生的液体压力，并将其转换为水位。

其特点是测量精度高于超声波水位计，有些产品可以确保±0.2%的精度。

概要

投入式（压力式）水位计， 其20m水位的压力值大约为200kPa，在精度为±0.2%的水位计性能试验中，

使用产生压力为200kPa以上，精度为0.1%以下的压力控制器或数字压力表。

测量解决方案

在水位计的性能评价过程中，应当在不超过设定值的情况下，使施加的压力平稳地过渡到设定的压力，以控制滞后现象的影响。

相比电磁阀式控制器，使用针阀进行控制的压力控制器，可以在不超过设定值的情况下进行调节，因此可以正确地评价水位计内置压力传感器的性能。

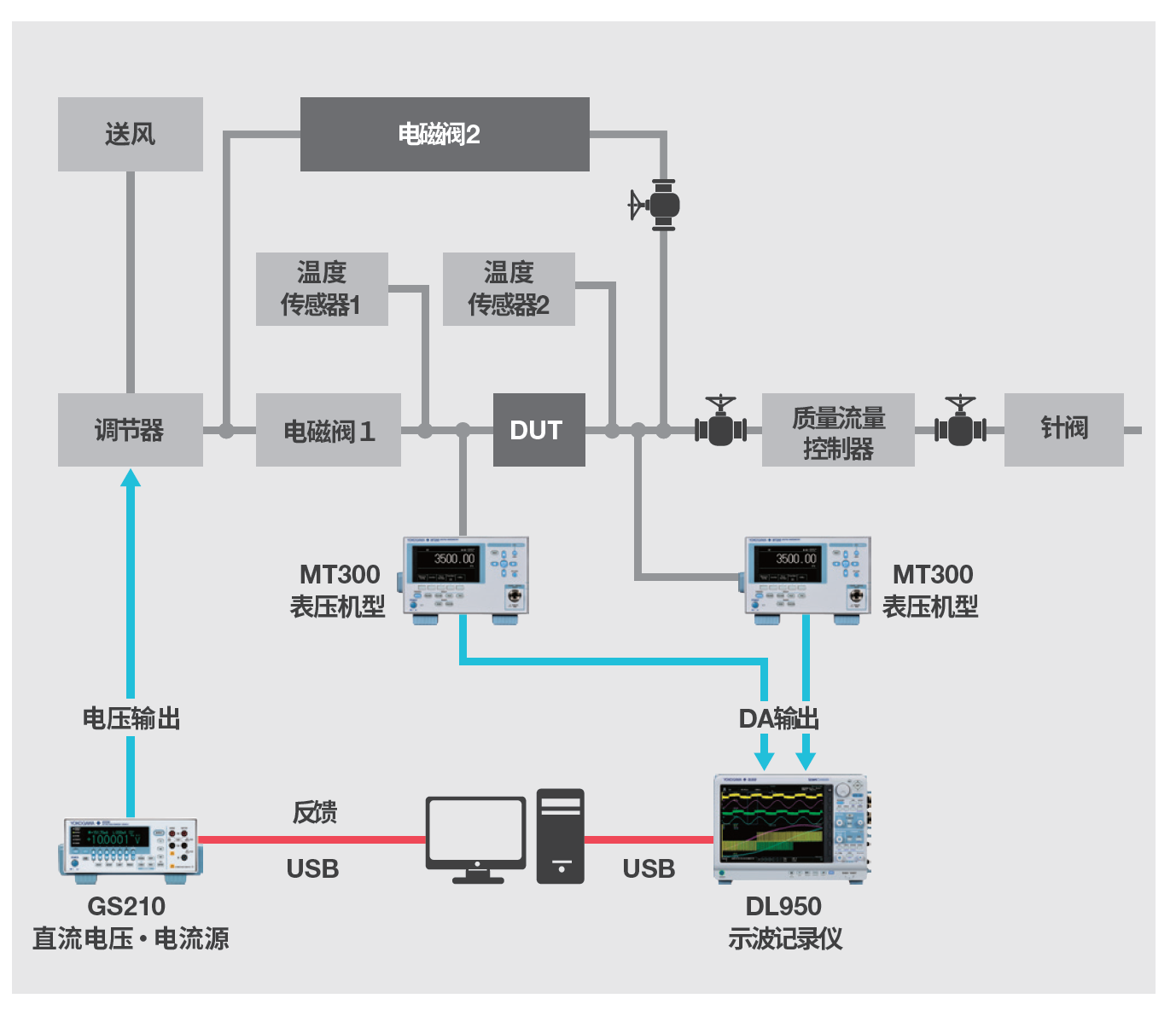

电动气动调节器流量特性评价

电动气动调节器，是用于控制电动泵、压缩机等设备输送的液体与气体压力的装置。

电动气动调节器内置有压力传感器，通过反馈控制的方式，控制电磁阀，以产生设定的压力。

研发阶段，需要同步精确测量控制信号与压力水平，以检验精确的压力控制。

概要

使用GS210直流电压/电流源向电动气动调节器输出电压，控制产生的压力，并使用MT300来检查被测调节器的流量特性。

MT300通过DA输出功能（16Bit）输出测量压力电平，并通过数据记录仪进行同步测量。

测量解决方案

横河可以提供系统所需要的所有的测量仪器，例如，用于控制电动气动调节器的低噪声电压发生器

精确测量输出压力的MT300、可以按照时间序列测量数据的数据记录仪（DL950示波记录仪）等。

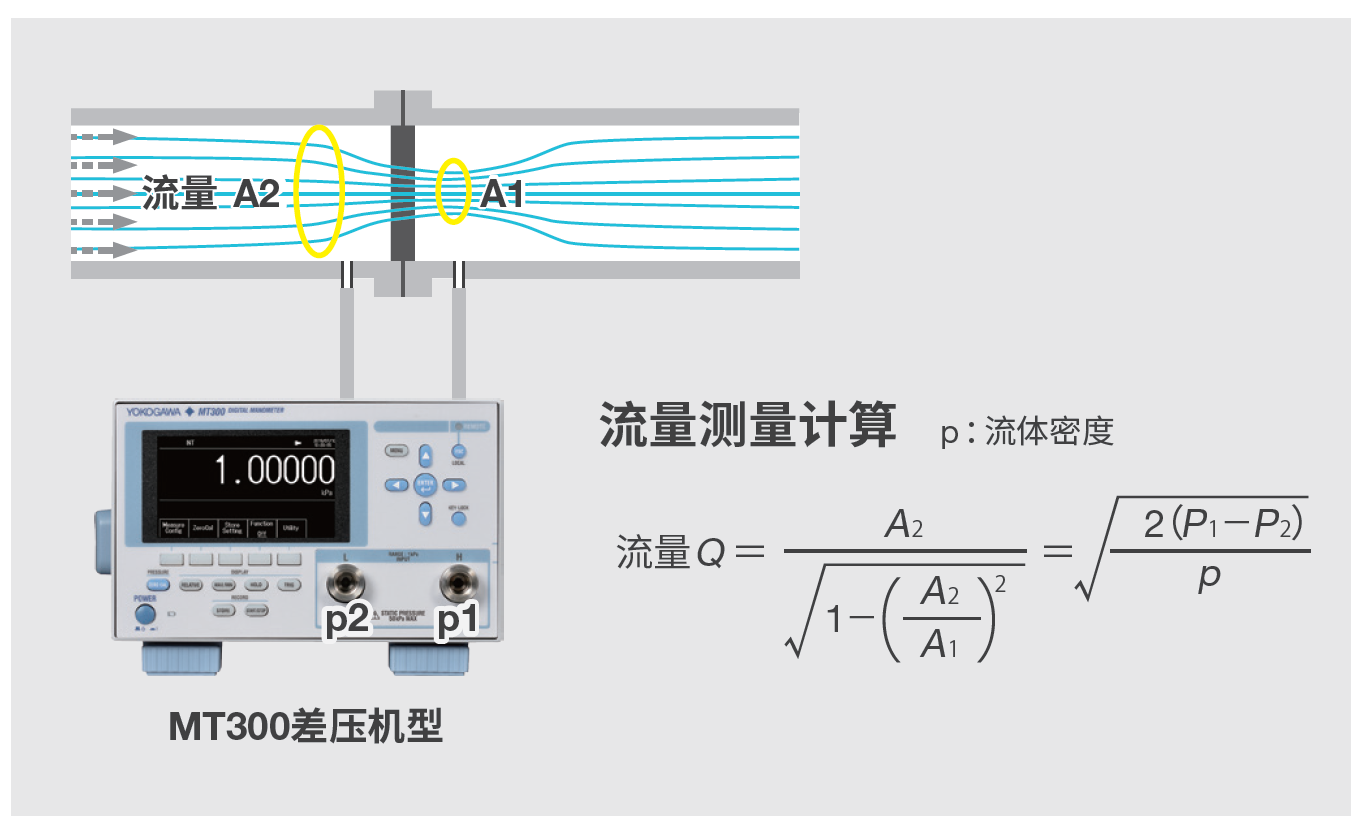

小型压缩机性能试验中的差压（流量）测量

按照JIS B 8341/ISO1217进行小型压缩机（容积式压缩机）的性能试验，但是实际体积流量的测量方法，

建议使用JIS Z8762/ISO 5167规定的使用圆形管道节流机构的流量测量方法。

概要

JIS Z 8762/ISO 5167 规定，测量流过圆形管道的流体的流量时，需要测量在圆形孔板上游侧与下游侧之间产生的静压差。

测量解决方案

JIS Z 8762/ISO 5167规定的孔口的节流孔径为12.5mm或更大，用于测量小流量时，由于上游侧与下游侧的差压变小

因此需要使用能够精确测量微差压的压力表。

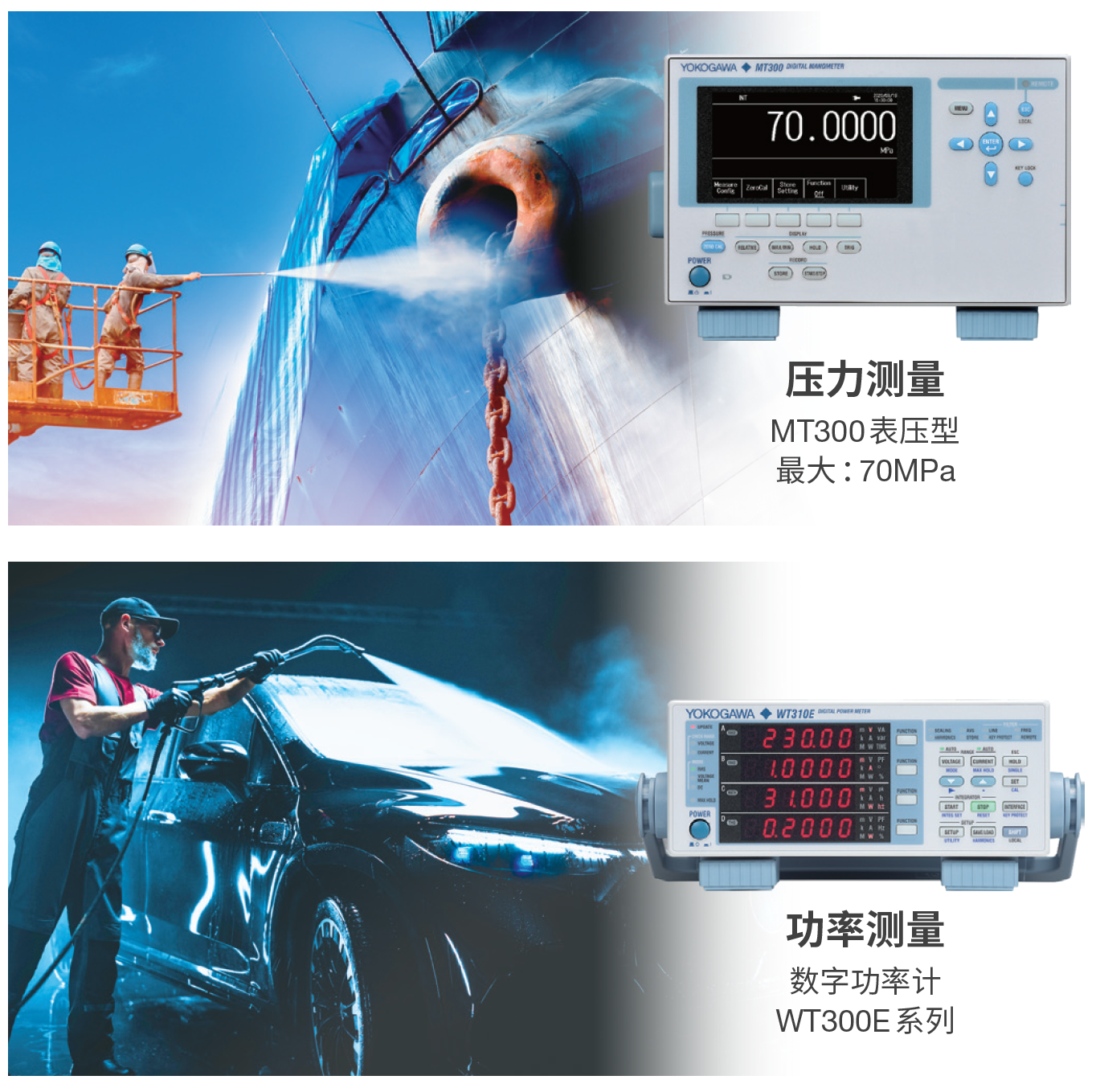

高压喷射清洗机研发过程中的压力测量

高压清洗机是通过内置水泵来提高水压，并利用高压水去除污垢的装置。

进行该高压清洗机的研发与出厂检验时，压力测量是用于确认产品安全性、节能效果、性能等的重要测量项目。

概要

普通家庭使用的高压清洗机的压力基准值为“2.5MPa～25MPa”。

在产品的研发、测试过程中，使用数字压力表来测量压力能否达到规定的压力。

这种情况下，会进行各种测量，例如，测量压力值与消耗的电力等，以确定产品性能。

测量解决方案

由于高压清洗机在高压下运行， 因此JIS C 9335-2-79/IEC60335-2-79对安全性提出了较高的要求，

需要在安装喷嘴和软管的状态下测量额定压力与功率。

MT300可以测量覆盖压力基准设备，高达70MPa的压力，此外，可以使用数字功率计，例如WT300E等系列产品，同步进行功率测量。
