AQ1000 Optisches Rückstreumessgerät der Einstiegsklasse
Das AQ1000 wurde speziell entwickelt, um die Produktivität der Techniker bei der Installation und Einrichtung von optischen Zugangsnetzen, wie auf der letzten Meile im FTTH (Fiber-to-the-Home), zu verbessern. Obwohl es als Einstiegsmodell positioniert ist, erfüllt es trotzdem die üblichen Standards von Yokogawa im Hinblick auf Qualität und Zuverlässigkeit. Außerdem bietet es eine Funktionalität, die normalerweise nur in deutlich teureren Modellen zu finden ist, wie einen hochwertigen kapazitiven Touchscreen mit Multi-Touch-Bedienung und drahtlose Konnektivität.
Auf einen Blick
Der AQ1000 erfüllt die Test- und Messanforderungen für die Analyse von optischen Zugangsnetzen.
- Wellenlänge: 1310 / 1550 nm
- Dynamikbereich: 32 / 30 dB
- Größe: 185 mm (B) × 116 mm (H) × 56 mm (T) ( 7.3" (B) × 4.6" (H) × 2.2" (T) )
- Gewicht: 660 g ( 1.46 Lbs )
Display mit Multi-Touch-Bedienung
Intuitiv und reaktionsschnell
Das intuitive und reaktionsschnelle Multi-Touch-Display unterstützt Gesten, wie Tippen, Wischen, Zusammenziehen und Drücken. Der hochauflösende und reaktionsschnelle kapazitive 5.0" Touchscreen mit Multi-Touch-Funktionalität sowie feste Tasten ermöglichen einen einfachen und intuitiven Einsatz des OTDR.
Messung mit einem Tastendruck
Vollautomatisch
Mit nur einem einzigen Tastendruck führt der AQ1000 eine OTDR-Messung durch, entdeckt und charakterisiert umfassend Netzwerkereignisse und führt eine PASS/FAIL-Beurteilung auf der Basis vom Anwender definierten Grenzwerten durch. Die Messdaten werden auf Wunsch automatisch gespeichert.
OTDR-Darstellungsmodi
Trace-Darstellung
Konventionelle Darstellung mit OTDR-Signalen und Ereignis-Marken.
Kartendarstellung
Einfache, Symbol-basierte Kartendarstellung erlaubt eine einfache Interpretation von Netzwerkereignissen.
Lange Batterielaufzeit
Mehr als 10 Stunden!
Keine Angst, die Batterie hält einen ganzen Arbeitstag. Das AQ1000 verfügt über eine Li-Ionen-Batterie mit hoher Kapazität, die eine Nutzungsdauer von 10 Stunden entsprechend den Telcordia Standard-Bedingungen gewährleistet.
Schnelles Einschalten
Weniger als 10 Sekunden!
Das vollständig ausgeschaltete Gerät ist in weniger als 10 Sekunden für die erste Messung bereit!
Wichtige Messfunktionen
Entfernungsmessung
Dämpfungsmessung
Messung der Rückflussdämpfung (Gesamt / Abschnitt)
Automatische Ereignis-Suche
Pass/Fail-Beurteilung
Echtzeit
Einfache und schnelle Beurteilung einer Netzwerkverbindung und Durchführung einer Pass/Fail-Beurteilung der Netzwerkverbindung. Marker ermöglichen dabei Entfernungs- und Dämpfungsmessungen.
PC, LS und VLS integriert
Power Checker (PC)
Messung und Darstellung der optischen Leistung des eingehenden Lichts, um die Netzwerkleistung zu überprüfen.
Lichtquelle (LS)
Ausgabe eines stabilen, Dauerstrich/modulieren Lichtsignals, um in Verbindung mit einem optischen Leistungssensor die End-to-End-Dämpfung genau zu messen.
Quelle für sichtbares Licht (VLS)
Ausgabe von rotem Licht, um die Durchgängigkeit von Glasfasern oder um die Zuordnung von Leitungen zu überprüfen. Außerdem lassen sich Brüche und Durchbiegungen visuell erkennen.
(/VLS Option ist erforderlich)
Datenverarbeitung
Direkte Datenspeicherung
Einfach auf das Symbol "Direct save" drücken, um die Messwerte im SOR- oder PDF-Format gemäß der vorherigen Auswahl des Anwenders zu speichern.
PDF-Berichte
Die integrierte Nachbearbeitungssoftware erzeugt OTDR-Berichte im PDF-Format. Die flexible Konfiguration der Berichtsvorlage erfüllt unterschiedlichste Anforderungen der Anwender.
Datenübertragung
Die im AQ1000 gespeicherten Daten- oder PDF-Dateien lassen sich einfach über eine USB-Verbindung auf einen PC übertragen.
WLAN (ist in Kürze verfügbar)
In Verbindung mit WLAN-fähigen Geräten unterstützt der AQ1000 eine drahtlose Datenübertragung und Fernsteuerung.
Drahtlose Datenübertragung
Die im AQ1000 gespeicherten Datendateien können mit dem OTDR Data Transporter auf ein Smartphone oder Tablet oder mit der OTDR Remote Controller Software auf einen PC übertragen werden.
Fernsteuerung
Der AQ1000 unterstützt eine Fernsteuerung über ein Smartphone oder Tablet mittels eines Internet-Browsers und zusätzlich mit dem OTDR Remote Controller auch durch einen PC.
Anmerkung:
/WLN-Option ist erforderlich. Bitte fragen Sie unseren Vertriebsbeauftragten betreffend der Verfügbarkeit im jeweiligen Land.
Die Anwendungssoftware OTDR Data Transporter und OTDR Remote Controller ist kostenfrei erhältlich.
- USB-Port (Typ Micro B)
- USB-Port (Type A)
- 5,0" Farb-LCD mit kapazitivem Touchscreen
- VLS-Port (Option)
- OTDR-Port
- Tasten
USB-Stromversorgung
Über den USB-Port kann auch die Batterie des AQ1000 aufgeladen werden. Damit muss nicht mehr ein sperriges Netzteil mitgefügt werden.
Anmerkung:
Ein USB-Netzteil wird nicht mitgeliefert. Bitte fragen Sie unsere Vertriebsmitarbeiter, welche USB-Netzteile geeignet sind und von Yokogawa freigegeben wurden.
Mehrsprachig
Die Bildschirmausgabe kann in verschiedenen Sprachen erfolgen und ermöglicht somit dem Anwender eine Bedienung des AQ1000 in seiner Muttersprache.
OTDR Data Transporter for Android / for iOS
OTDR Data Transporter software allows user to view OTDR waveforms and report file saved in internal storage(*) using mobile devices.

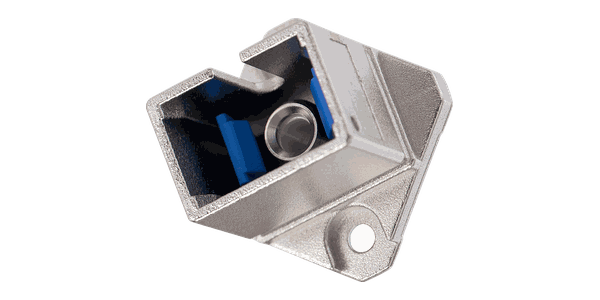

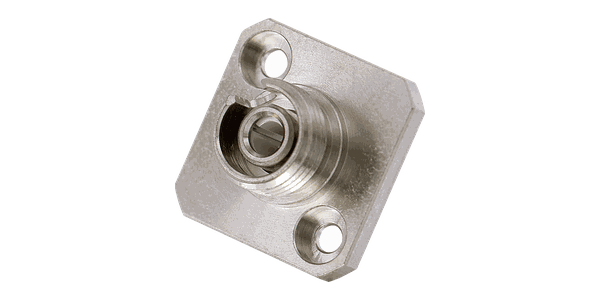

B8105EP Strap
Used by attaching to the main body.
