マルチアプリケーションテストシステム AQ2300シリーズ
デモのご依頼 - 外部インタフェースの種類とGP-IBの有無により4種類のラインアップがあります。
| 形名 | 外部トリガ I/O 1 |
外部トリガ I/O 2 |
Digital I/O | GP-IB |
| AQ23011A-EDP-N01 AQ23012A-EDP-N01 |
✓ | ✓ | ||
| AQ23011A-EDP-C01 AQ23012A-EDP-C01 |
✓ | ✓ | ✓ | |
| AQ23011A-ETP-N01 AQ23012A-ETP-N01 |
✓ | ✓ | ||
| AQ23011A-ETP-C01 AQ23012A-ETP-C01 |
✓ | ✓ | ✓ |
フルタッチディスプレイ
ボタン操作無しでフルタッチ操作が可能です。

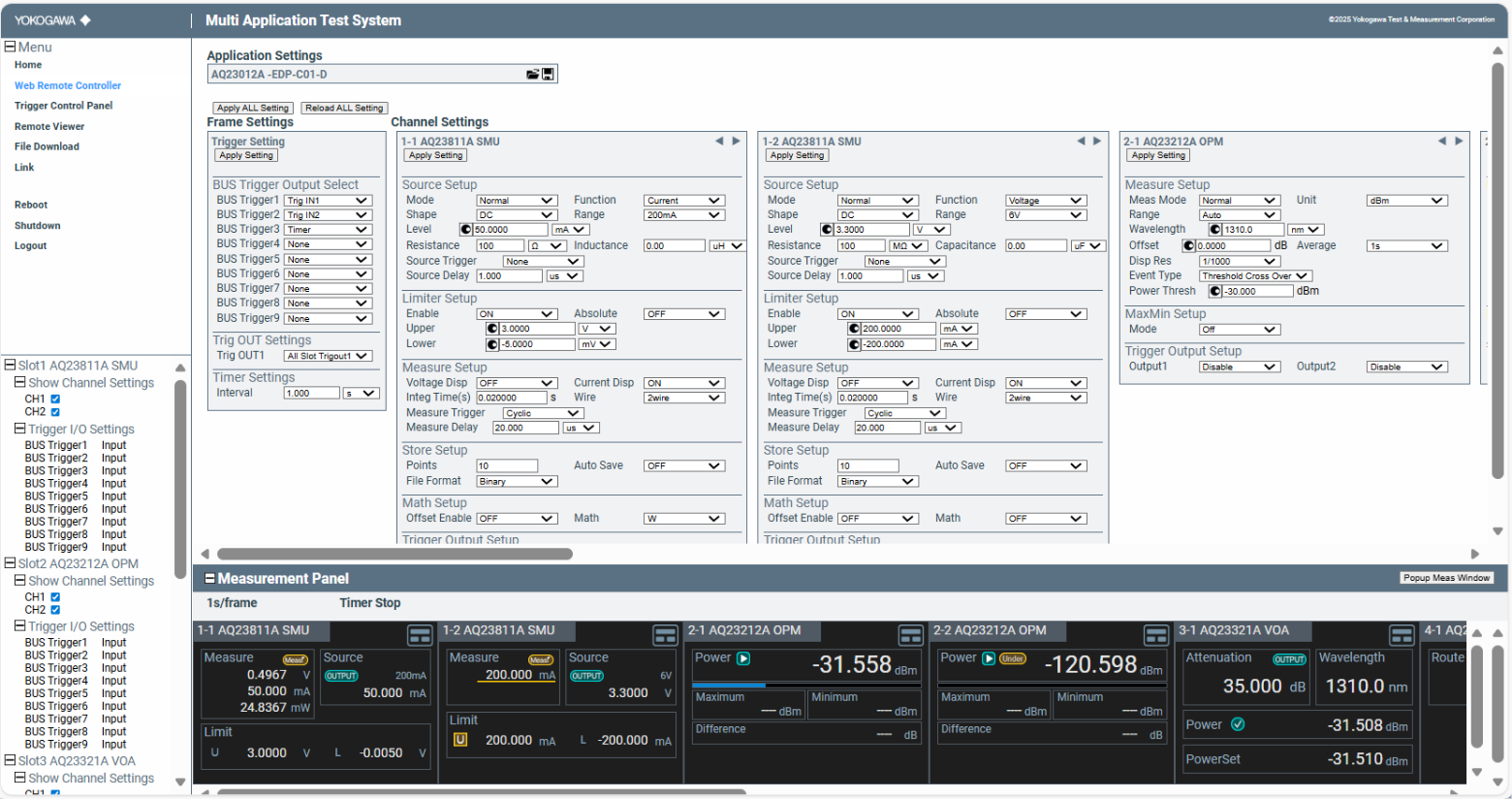

リモートコントロール
LAN（1000BASE-T）、USB（Type-C）を標準装備しています。GP-IBは選択オプションになります（後付け不可）。
外部インタフェース
トリガ I/Oのみ、トリガ I/OとDigital I/O、の2種から選択できます（購入後の変更は不可）。
トリガ I/O（2ポート）
トリガ I/O（1ポート）とDigital I/O
※Digital I/O仕様
外部機器からの測定開始通知、外部機器への測定完了通知を、HighまたはLowの電圧を利用して行うためのインタフェースです。
- I/O端子：8ポート（3.3V/5V-CMOS）
（入力と出力、HighとLowの選択可能） - Vcc端子：2ポート
- GND端子：2ポート
ストレージ
前面のUSBポート（Type-A）、背面のUSBポート（Type-C）を利用して、データの取り出し および保存ができます。
ホットスワップ
電源ONのまま、モジュールの交換が可能です。
アプリケーション
光パワーメーターおよびソースメジャーユニット用のスイープ測定、光パワーメーター用のロギング測定、光コネクタの端面観察画像の表示 など、便利なアプリケーションを搭載しています。
アプリケーションメニュー
Loggingグラフ
光コネクタ端面画像
カタログ
- AQ2300シリーズ マルチアプリケーションテストシステム (3.7 MB)
取扱説明書
- AQ23011A、AQ23012A フレーム ユーザーズマニュアル[ 機能編] (1.3 MB)
- AQ23011A、AQ23012A フレーム ユーザーズマニュアル [ 機能編]/[ 操作編] (6.8 MB)
- AQ23011A、AQ23012A フレーム ユーザーズマニュアル[ 操作編] (5.7 MB)
- AQ23011A、AQ23012A フレーム スタートガイド(補遺票あり) (5.1 MB)
- AQ23011A、AQ23012A フレーム 通信インタフェース ユーザーズマニュアル (2.2 MB)
- Model 735183-03 AQ23011A用ラックマウントキット ユーザーズマニュアル (469 KB)
- Model 735183-09 AQ23012A用ラックマウントキット ユーザーズマニュアル (591 KB)
ソフトウェア
外形図
- AQ23011A フレーム (1.2 MB)
- AQ23012A フレーム (1.7 MB)
