クランプテスタ｜クランプメーター
広範囲の電流測定に対応したCLシリーズ、1mAの漏れ電流が測定可能な30031A、2次以降の高調波電流成分を除去できるフィルターを搭載した30032A。
YOKOGAWAのクランプテスタ｜クランプメーターは、リーク電流からDC/AC電流まで幅広いニーズに応える豊富なラインアップをご用意しています。
| 口径 | : | φ54mm、平均値タイプ |
| 測定レンジ | : | 400/2000A |
| 特長 | : | 交流/直流電圧測定、導通チェック、レコーダ出力付、データホールド、ピークホールド |
| 口径 | : | φ54mm、実効値タイプ |
| 測定レンジ | : | 400/2000A |
| 特長 | : | 交流/直流電圧測定、導通チェック、レコーダ出力付、データホールド、ピークホールド |
| 口径 | : | φ55mm、平均値タイプ |
| 測定レンジ | : | （直流）400/2000A、（交流）400/2000A |
| 特長 | : | 交流/直流電圧測定、導通チェック、最大値メモリ機能搭載、レコーダ出力付、データホールド |
| 口径 | : | φ55mm、実効値タイプ |
| 測定レンジ | : | （直流）400/2000A、（交流）400/2000A |
| 特長 | : | 交流/直流電圧測定、導通チェック、周波数測定、レコーダ出力付、データホールド、ピークホールド |
| 口径 | : | φ68mm、平均値タイプ |
| 測定レンジ | : | 200mA/2A/20A/200A/1000A |
| 特長 | : | 波形モニター出力、レコーダ出力、データホールド、ピークホールド |
- ループ切断なくプロセス信号（DCmA）の測定が可能
- 確度0.2％ 分解能0.01mA
- 測定値とスパンに対する％（割合）を同時表示
- 暗所作業に最適なLEDライトとバックライト照明
- アナログ出力機能
出力ケーブル（別売）でレコーダやデータロガーにトレンド記録が可能
| 口径 | : | φ40mm、平均値タイプ |
| 測定レンジ | : | 3/30mA、30/60A |
| 特長 | : | 1mA（漏れ電流）測定可能、データホールド、オートパワーオフ |
Bluetooth通信を利用して30032Bリーククランプテスタからモバイル端末へ測定データを転送するアプリケーションです。
転送されたデータはディジタルデータとして管理・活用でき、記録や解析を簡単に行うことができます。
リーク電流の測定方法
： リーク電流の測定個所 Ａ ： 変圧器Ｂ種接地工事の接地線の測定 Ｂ ： 電路における測定 Ｃ ： 電気機器接地線における測定
（1）三相3線式電路の場合
（2）単相3線式電路の場合
負荷電流の場合
CLシリーズの負荷測定例

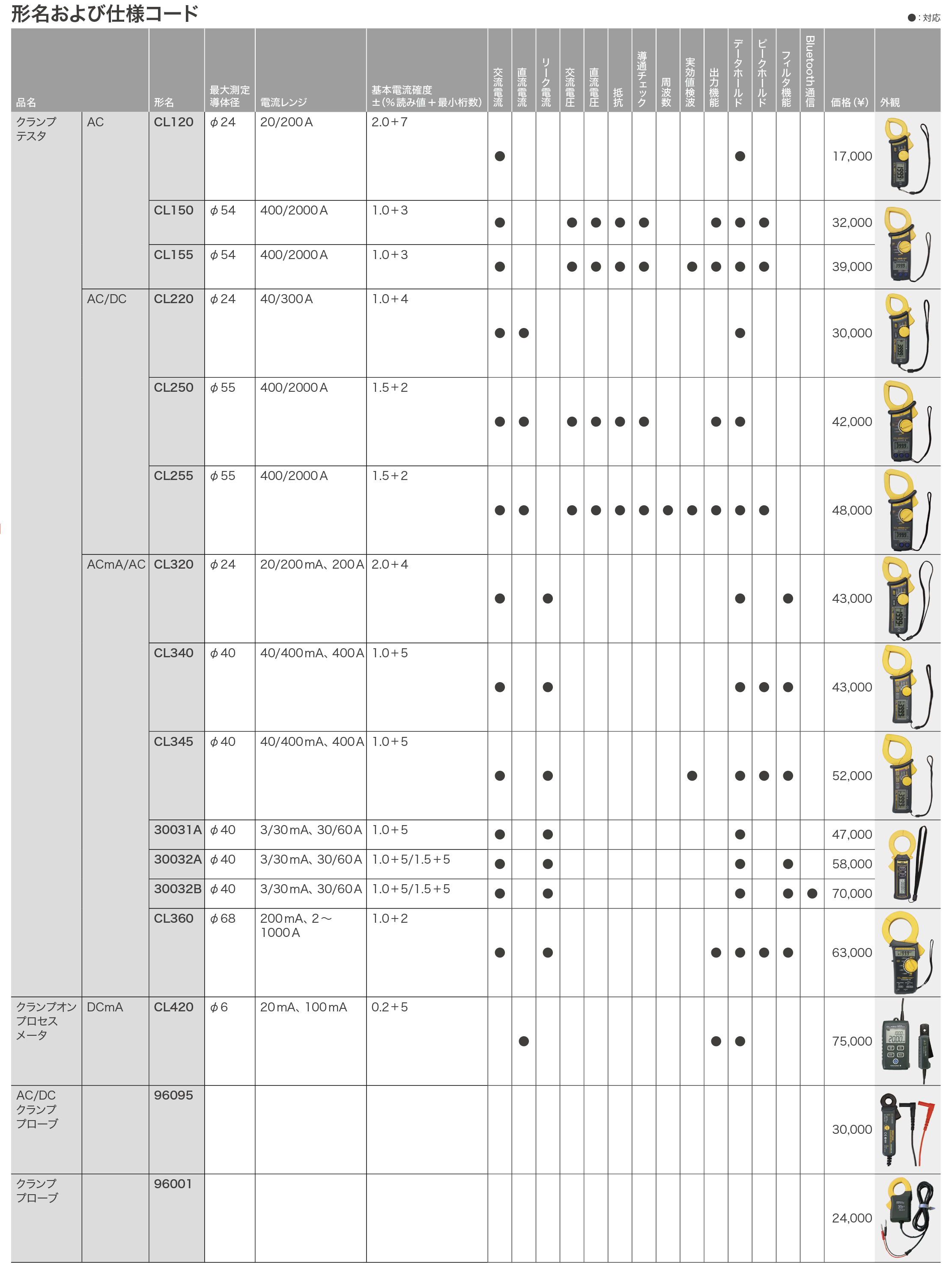

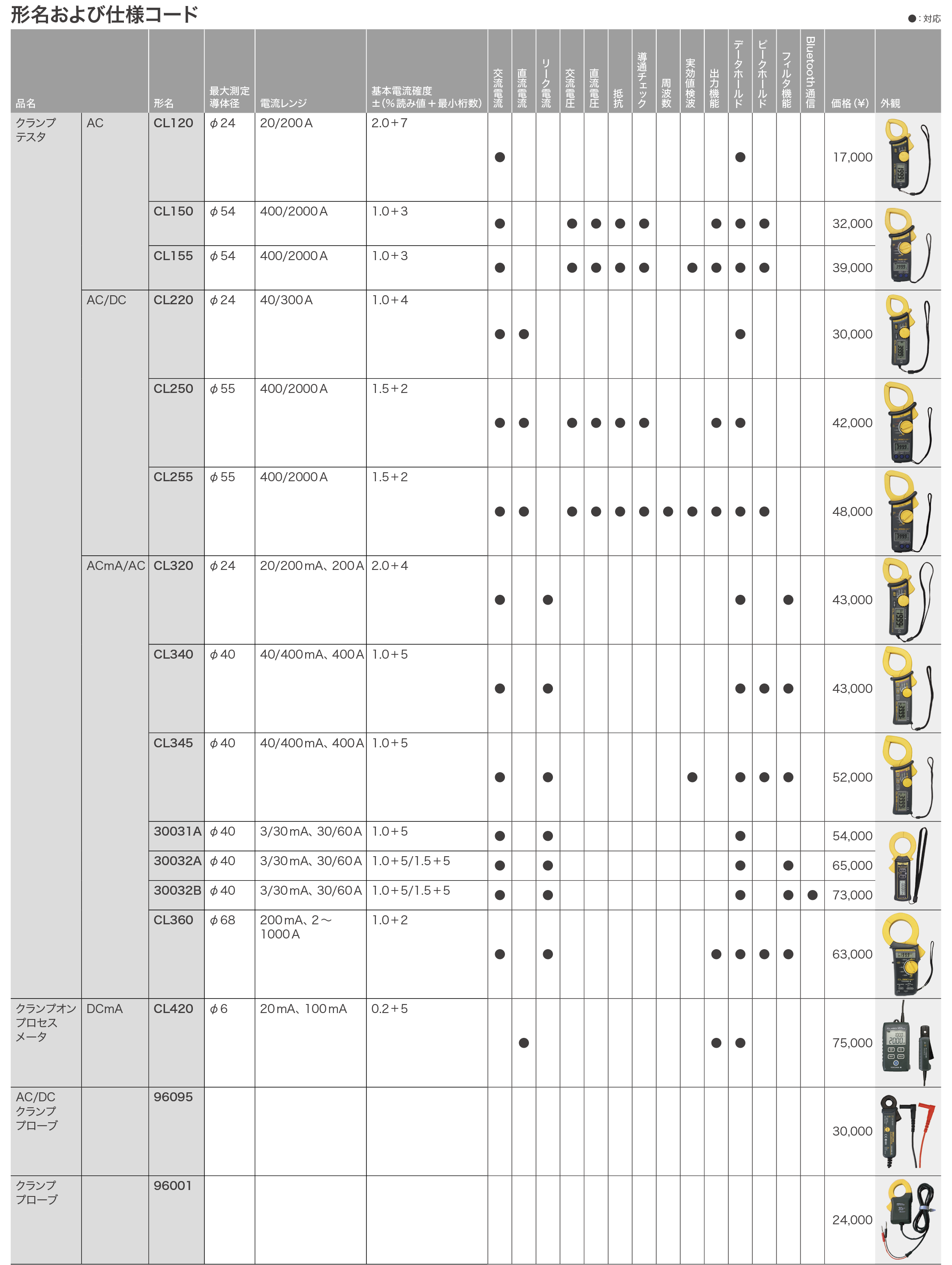

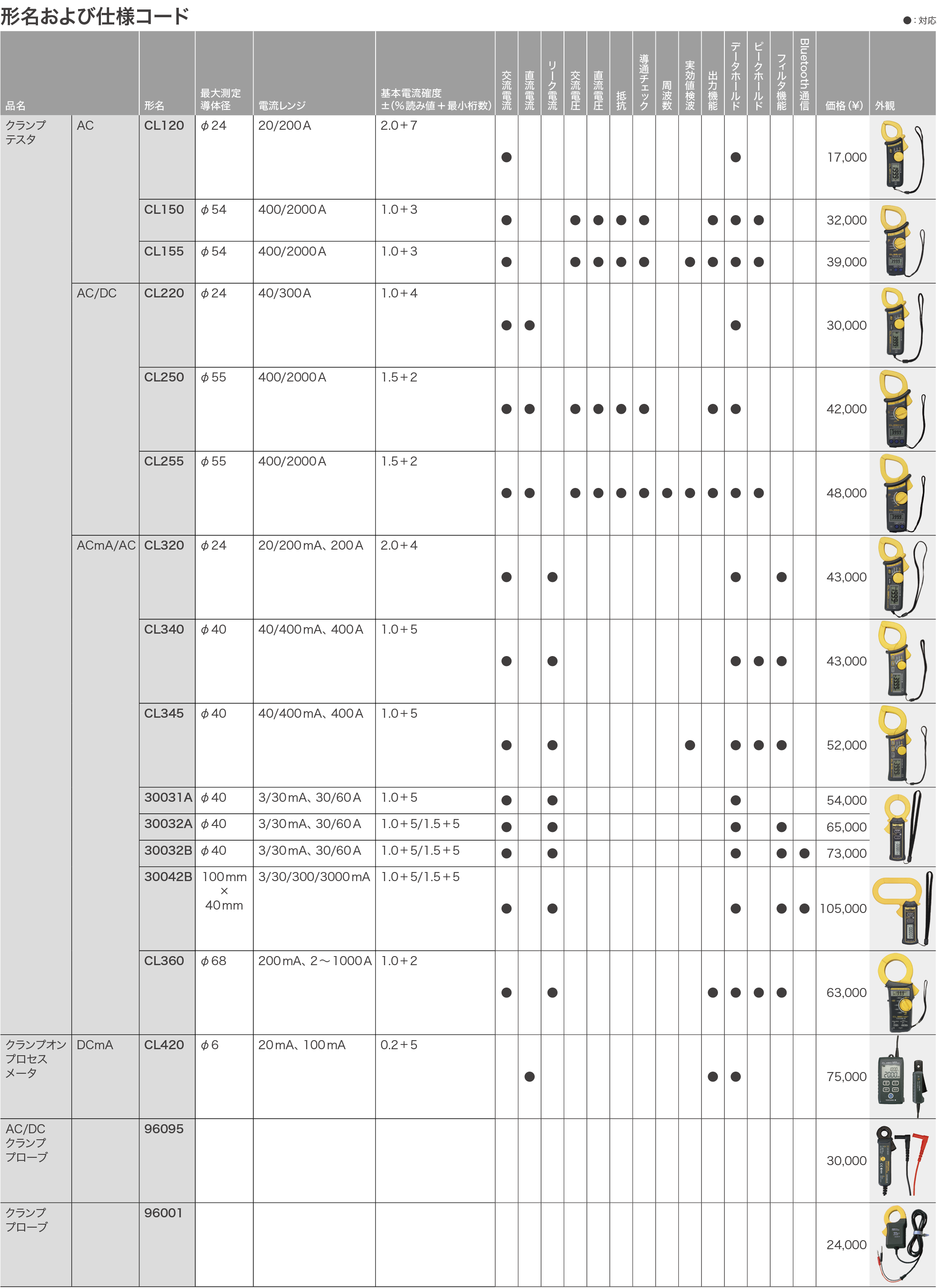

クランプテスタ 価格・仕様一覧
用途に合わせて条件を設定・比較してください。おすすめのクランプテスタを表示します。
見積もりのご相談
絞り込み条件
測定導体径 >= 検波方式 =
|
形名
|
CL120
|
CL150
|
CL155
|
CL220
|
CL250
|
CL255
|
CL320
|
CL340
|
CL345
|
CL360
|
CL420
|
30031A
|
30032A
|
30032B
|
|
価格
|
￥17,000
|
￥28,000
|
￥35,000
|
￥30,000
|
￥42,000
|
￥48,000
|
￥40,000
|
￥40,000
|
￥49,000
|
￥60,000
|
￥75,000
|
￥47,000
|
￥58,000
|
￥70,000
|
|
測定導体径
|
φ24mm
|
φ54mm
|
φ54mm
|
φ24mm
|
φ55mm
|
φ55mm
|
φ24mm
|
φ40mm
|
φ40mm
|
φ68mm
|
φ6mm
|
φ40mm
|
φ40mm
|
φ40mm
|
|
検波方式
|
平均値
|
平均値
|
実効値
|
平均値
|
平均値
|
実効値
|
平均値
|
平均値
|
実効値
|
平均値
|
‐
|
平均値
|
平均値
|
平均値
|
|
周波数特性
|
40～1kHz
|
40～1kHz
|
40～1kHz
|
20～1kHz
|
40～1kHz
|
30～1kHz
|
40～400Hz
|
20～1kHz
|
20～1kHz
|
40～1kHz
|
DC
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
|
交流電流 レンジ
|
20/200A
|
400/2000A
|
400/2000A
|
40/300A
|
400/2000A
|
400/2000A
|
20/200mA, 200A
|
40/400mA, 400A
|
40/400mA, 400A
|
200mA, 2/20/200A, 1000A
|
‐
|
3/30mA, 30/60Ａ
|
3/30mA, 30/60Ａ
|
3/30mA, 30/60Ａ
|
|
交流電流 最小分解能
|
0.01A
|
0.1A
|
0.1A
|
0.01A
|
0.1A
|
0.1A
|
0.01mA
|
0.01mA
|
0.01mA
|
0.1mA
|
‐
|
0.001mA
|
0.001mA
|
0.001mA
|
|
直流電流 レンジ
|
‐
|
‐
|
‐
|
40/300A
|
400/2000A
|
400/2000A
|
‐
|
‐
|
‐
|
‐
|
20/100mA
|
‐
|
‐
|
‐
|
|
直流電流 最小分解能
|
‐
|
‐
|
‐
|
0.01A
|
0.1A
|
0.1A
|
‐
|
‐
|
‐
|
‐
|
0.01mA
|
‐
|
‐
|
‐
|
|
交流電圧
|
‐
|
○
|
○
|
‐
|
○
|
○
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
|
直流電圧
|
‐
|
○
|
○
|
‐
|
○
|
○
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
|
抵抗（導通チェック）
|
‐
|
○
|
○
|
‐
|
○
|
○
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
|
周波数
|
‐
|
‐
|
‐
|
‐
|
‐
|
○
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
|
データホールド
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
ピークホールド
|
‐
|
○
|
○
|
‐
|
‐
|
○
|
‐
|
○
|
○
|
○
|
‐
|
‐
|
‐
|
‐
|
|
レコーダ出力
|
‐
|
○
|
○
|
‐
|
○
|
○
|
‐
|
‐
|
‐
|
○
|
○
|
‐
|
‐
|
‐
|
|
高調波除去フィルタ
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
○
|
○
|
|
フィルタ切換
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
○
|
○
|
○
|
○
|
‐
|
‐
|
○
|
○
|
|
Bluetooth通信
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
○
|
|
外形寸法 (W x H x D) ※突起部を除く
|
59 x 148 x 26mm
|
105 x 247 x 49mm
|
105 x 247 x 49mm
|
59 x 147 x 25mm
|
105 x 250 x 49mm
|
105 x 250 x 49mm
|
60 x 149 x 26mm
|
81 x 185 x 40mm
|
81 x 185 x 40mm
|
129 x 248 x 55mm
|
61 x 111 x 40mm
|
70 x 178 x 25mm
|
70 x 178 x 25mm
|
70 x 178 x 25mm
|
|
質量 （電池含む）
|
約100g
|
約470g
|
約470g
|
約100g
|
約530g
|
約540g
|
約120g
|
約270g
|
約270g
|
約570g
|
約290g
|
約200g
|
約200g
|
約200g
|
お電話によるお問い合わせ
横河計測 カスタマサポートセンター
フリーダイヤル：0120-137-046
受付時間：平日 9:00-12:00、13:00-17:00
記載内容は2026年1月16日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。
