交流電力校正器 LS3300

当社は、長い間産業業界へ計測器を提供しており、様々なお客様のご要望にお応えし続けることにより、計測技術を蓄積、向上させてまいりました。
一方、校正市場では、多くの生産工場のISO規格取得により、計測器の精度維持に必要な校正への要求が高まっています。
LS3300は、こうした要求に応えるため、長年蓄えた高い計測技術を使って開発した交流電力校正器です。
単相から三相までの校正に対応し、校正作業の効率向上のための当社の考えるベストソリューションを提供します。
LS3300は電力校正が1台で可能な校正器です。電力校正のため、電圧/電流の発生とその電圧/電流の位相および電力の照合用電力計無しに、電力確度0.15%の校正作業ができます。

LCA

従来機種と比べて、エネルギー、CO2、NOx、SOxを、約50%削減
ライフサイクルアセスメント結果

  • 広範囲出力
    交流電圧/電流出力:最大1250V/62.5Aの出力と複数台の同期出力の大電流出力
  • 高確度
    交流電力確度 :±450ppm(±0.045%)
    交流電圧確度 :±350ppm(±0.035%)
    交流電流確度 :±450ppm(±0.045%)
  • 高安定
    交流電力 : ±100ppm(±0.01%)
    交流電圧/電流 : ±50ppm(±0.005%)
  • 複数台使用で様々な結線に対応(1P2W~3P4W)
    複数台制御機能により単相3線から三相4線まで校正システムの構築ができます。
    三相電力の出力状態は位相図で位相角を表示

  • 電圧出力型電流センサーを使用する電力計校正に対応
    クランプ電力計や交流電力計の外部電流センサ入力(電圧)に対応

単相から三相電力校正に対応

LS3300は単独で単相2線、複数台で単相3線、三相3線、三相4線に対応します。校正対象機器の交流電圧/電流、有効/無効電力、力率、位相角の校正が可能です。

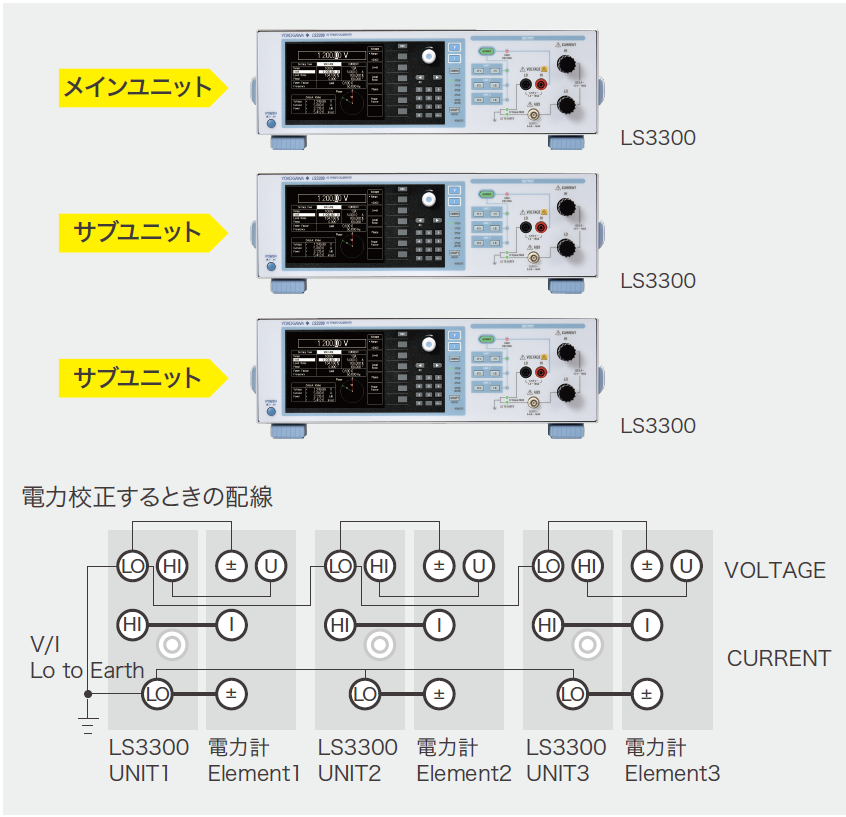

複数台を使用する三相電力校正システムは、制御用USBケーブルと同期用BNCケーブルを接続することで、簡単に構築することができます。
出力設定は下記のフロントパネル画面から相線、電圧、電流、力率、位相など容易に設定することができます。

LS3300

相線設定

LS3300

電流値設定

三相電力の制御と出力

複数台のユニットをUSBケーブルで接続し、結線方式を設定することで、マスターとスレーブに設定されます。マスターユニットのフロントパネルの操作で、各スレーブユニットへ平衡条件の電圧、 電流、力率、位相などの値を自動で設定することができ、LCDの位相表示で各相の状態を確認することができます。
三相電力出力時にマスターユニットで各ユニットの出力状態を確認したい場合、「CONFIG」→「UNIT」キーのメニューからそれぞれの機器の出力状態を確認することができます。

LS3300

単相3線/三相3線の場合

三相3線(3電圧3電流)または、三相4線の結線から単相3線、三相3線に変更する場合は、UNIT2を利用するT相基準とUNIT3を利用するS相基準を選ぶことが可能です。 マスターの設定により使用状況に合わせて利用できます。

LS3300

三相3線(3電圧3電流)/三相4線の場合

(1) 三相平衡状態を出力する場合
平衡状態の電圧/電流を出力する場合は、マスターユニットの操作により各スレーブユニットに適切な値が設定され、スレーブユニットはすべての設定変更や出力動作に追従します。
もしスレーブユニットで過負荷などの異常動作が発生した場合はマスターユニットが異常を通知し、出力が停止します。

(2) 三相不平衡状態を出力する場合
不平衡状態の電圧/電流を出力する場合は、マスターユニットから平衡状態の条件を各スレーブユニットへ設定します。単相設定に変更し、それぞれの機器の相の不平衡状態の条件を手動により設定します。

最大180Aの大電流出力

LS3300は3台を同期連結し、並列出力することで、マスターユニットからの操作によって簡単に最大180Aを出力できます。
結線方式の選択から「Hi Current」を設定し、複数台を同期運転することにより、大電流出力が可能になります。
シャント抵抗、電流センサーやスマートメーターなどの大電流が必要な機器に対応できます。

最大180Aの大電流出力

AUX出力による校正対象の多様化

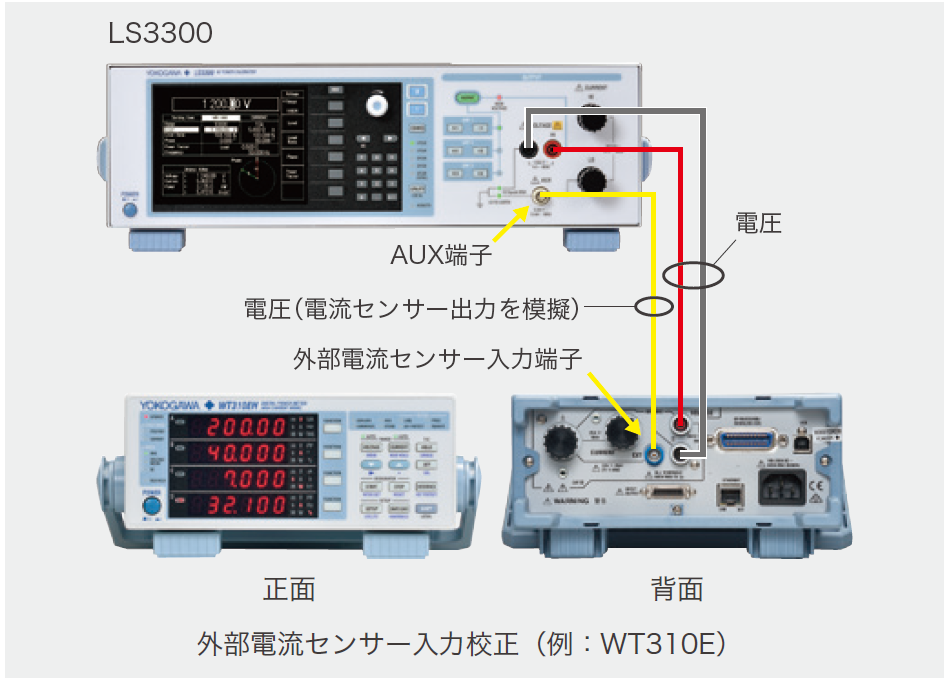

電力測定市場で多く使われているクランプ電力計や大電流センサーの校正用にAUX端子を備えています。この端子は、クランプ電力計本体や電力計の外部電流センサー入力(電圧入力)の校正を行う場合に使用します。 電流センサー用信号(Ext.Sensor)の電圧出力範囲は0〜6.25Vです。電流センサーの出力レンジに合わせて、500mVと5Vレンジが選択可能です。

AUX出力による校正対象の多様化

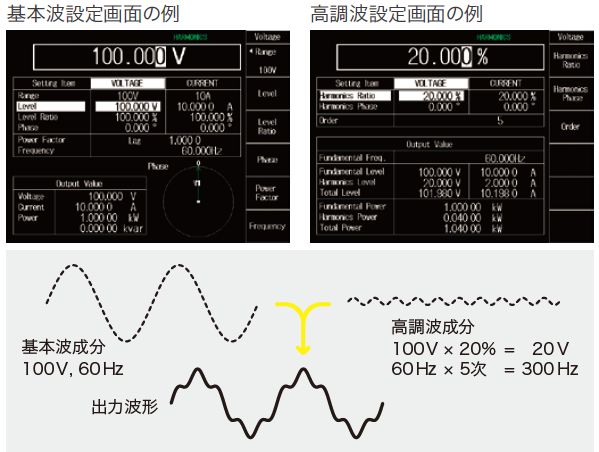

LCDによる見やすい表示

5.7型のカラーLCDを搭載、相線や電力などの設定値や相線の位相関係が図として表示できるため、出力状態をすばやく認識できます。 実際の出力設定状態や位相表示図は下記のように表示されます。
また、本体情報として、UTILITYメニューからシリアル番号、バージョン情報、通信設定情報などの本体情報を表示することができます。
出力値の表示については、レベル、レベルレシオ、力率により定まる電圧値、電流値、有効電力値、無効電力値を表示できます。

LCDによる見やすい表示

高精度、高安定度を示す基本特性例

電力のリニアリティ特性例

電力のリニアリティ特性例

電力の安定特性例

電力の安定特性例

周波数―電力の特性例

周波数―電力の特性例

位相安定度の特性例

位相安定度の特性例

従来の交流発生器2558Aとの比較表(1年確度)

  LS3300 2558A
交流電圧 確度保証範囲 10mV~1250V 1.00mV~1200.0V
確度 50/60Hz ±350ppm ±500ppm
交流電流 確度保証範囲 0.3mA~62.5A 1.00mV~60.0A
確度 50/60Hz ±450ppm ±650ppm
周波数 確度保証範囲 40~1200Hz 40~1000Hz
確度 ±100ppm ±100ppm
交流電力 確度保証範囲 電圧、電流、周波数の上記条件
確度 50/60Hz ±450ppm
電力安定度 ±100ppm
力率(Lead/Lag) -1~0~1
位相角 -180.000゜~359.999゜
最大出力 約36VA 約36VA
寸法(㎜) 426(W)×132(H)×450(D) 426(W)×132(H)×400(D)

位相図表示

単相2線から三相4線まで、出力設定状態をLCD上に位相表示することができます。
位相表示は2種類の表示形式が選択でき、TYPE-1はV1を右向きを基準にし、電圧位相0°の表示、TYPE-2はV1を上向きを基準にし、
電圧位相0°の表示します。

出力の安定通知機能

出力が安定したことを通知する機能を搭載しました。
「STABILIZING」の表示が消えることで出力が安定したことをお知らせします。
安定していることを確認できるので作業時間が短縮されます。

スイープ

スイープ時間:8/16/32/64秒から選択可能。
範囲:下限値0%、上限値100%/105%/110%/120% から選択可能。
*電圧(または電流)でスイープしている最中に電流(電圧)でのスイープはできません。

LINE同期

本製品の出力周波数を商用電源周波数に同期させることができます。電源からの干渉などの確認に利用できます。

フロントパネル

LS3300

1 LO TO EARTH ランプ(電圧) 8 出力選択キー
2 LO TO EARTH ランプ(電流) 9 同期運転用出力端子
3 HIGH VOLTAGE ランプ 10 同期運転用入力端子
4 電流出力端子 11 機能接地端子
5 電圧出力端子 12 USBポート
6 AUX出力端子 13 イーサネットポート
7 OUTPUT ON/OFFキー 14 GP-IBコネクタ
    15 連結用インタフェース(UNIT2/UNIT3)

電力計の力率検査

力率は機器のエネルギー利用効率を判断する重要なファクターです。そのため電力計の校正時には、電力値と同様に力率値の検査を行います。 LS3300は下図のように、-1.0~ 0〜+1.0(進み)または-1.0〜0~+1.0(遅れ)の範囲で設定できます。 また、位相角による出力条件にも対応しており、位相角は-180°〜+359.999°の範囲で設定できます。
電流位相-電圧位相が0°~180°の範囲をLead(進み方向)、180°~359.999°または0°~180°の範囲をLag(遅れ方向)としています。

電力計の力率検査

位相設定画面の例

位相設定画面の例

位相計の検査

LS3300はマスターユニット電圧(V1)とスレーブユニット電圧(V2)の機器間の位相確度を保証するので、位相計の検査が可能です。 また、位相確度:±0.03°、最小分解能:0.001°の特性を備えており、マスターユニット電圧(V1)に対するスレーブユニット電圧(V2)の進み(Lead)、遅れ(Lag)は任意の値で設定することができます。

※ 位相同期用BNCケーブルでマスターユニットとスレーブユニットを接続する必要があります。

位相計の検査

電力トランスデューサの入出力調整検査

計装用電力トランスデューサには、交流の電圧/電流/有効電力/無効電力用などがあります。 LS3300は電圧確度 ±350ppm、電流確度 ±450ppmの高確度での出力や交流の電圧/電流の個別出力、電力の位相角設定も可能です。 それにより、各種電力トランスデューサ生産ラインでの入出力特性調整・検査や定期点検時の校正検査に対応することができます。

電力トランスデューサの入出力調整検査

電圧設定画面の例

電圧設定画面の例

メーターの引っ掛かり検査

LS3300は、電圧または電流をスイープすることで、メーターの引っ掛かり検査を高い再現性で実現します。 スイープを途中で止めて任意のポイントの近傍でホールドすれば、手動でレベルレシオの変更や再度Up/Downスイープができます。 スイープ時間は8/16/32/64秒、範囲は下限値0%、上限値100%/105%/110%/120% から選択可能です。 電圧(または電流)でスイープしている最中に電流(電圧)でのスイープはできません。

メーターの引っ掛かり検査

※力率や位相はスイープできません。



2558Aとの違い


2558AとLS3300の仕様および機能の主な違いは何ですか?


2558Aに用意されている出力n/m分割機能を削除した背景は何ですか?


2558Aの電圧と電流ケーブル(補用品)はLS3300で使用できますか?


LS3300の通信コマンドは2558Aと互換性がありますか?


2558A 2台とLS3300と混在で、三相電力計の校正が可能ですか?


大電流出力のため、LS3300と2558Aを混在させての同期出力はできますか?


ラックマウント金具は2558Aのものと共通ですか?


周波数のスイープは可能ですか?


電圧発生レンジ構成の違いは何ですか?


各電圧レンジでの最大電流、各電流レンジでの最大電圧について、2558AとLS3300とで違いがありますか?


電圧、電流のレンジに対する発生範囲はどのくらいですか?



基本性能・機能


ウォームアップ時間はどのくらいですか?


三相校正の場合は、LS3300を3段積みは可能ですか?


不平衡条件の三相電力出力は可能ですか?


LS3300は実負荷用の電源として使用可能ですか?


位相計や力率計の校正は可能ですか?


2台、3台の同期運転の場合、最大何Aまで出力可能ですか?


電圧や電流の設定値は出力値のレベル設定とレベルレシオ設定がありますが、どの程度に出力値を考えたらよいですか?
→設定値(主設定値*レベルレシオ値)


出力OFF時の端子はどのような状態ですか?


電流端子カバーは用意されていますか?


誤って接続してしまった場合や機器同士を接続し忘れてしまった場合、LS3300のLEDまたは液晶画面の表示で誤りを見つけることができますか?



校正・調整


確度の保証期間は何ヶ月ですか?


ユーザー調整機能はありますか?


調整値の保存に電池は必要ですか?


JCSS校正に対応していますか?

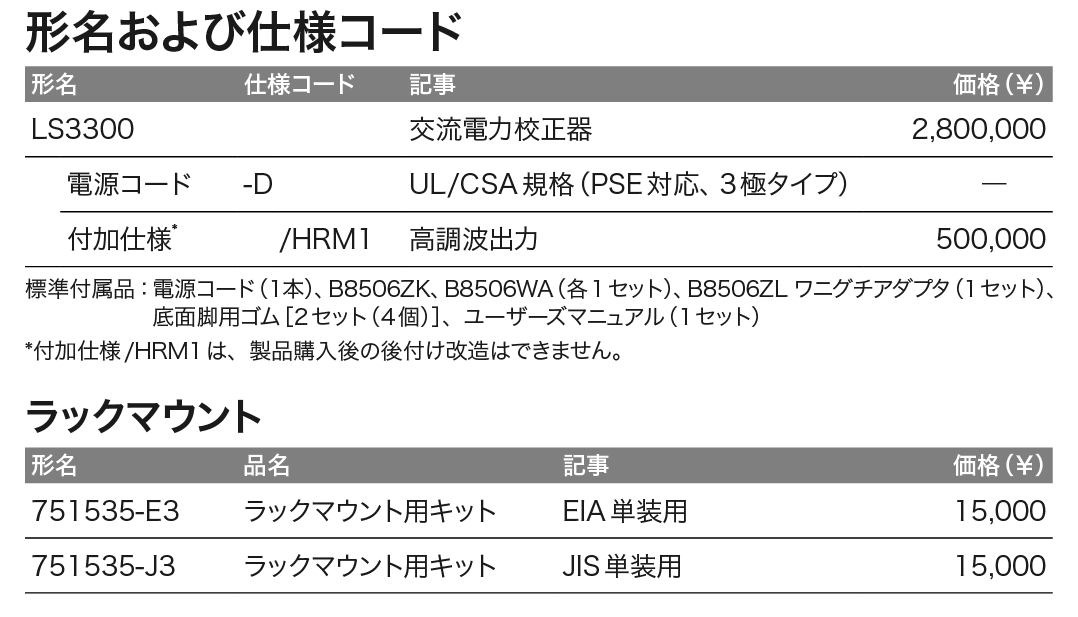

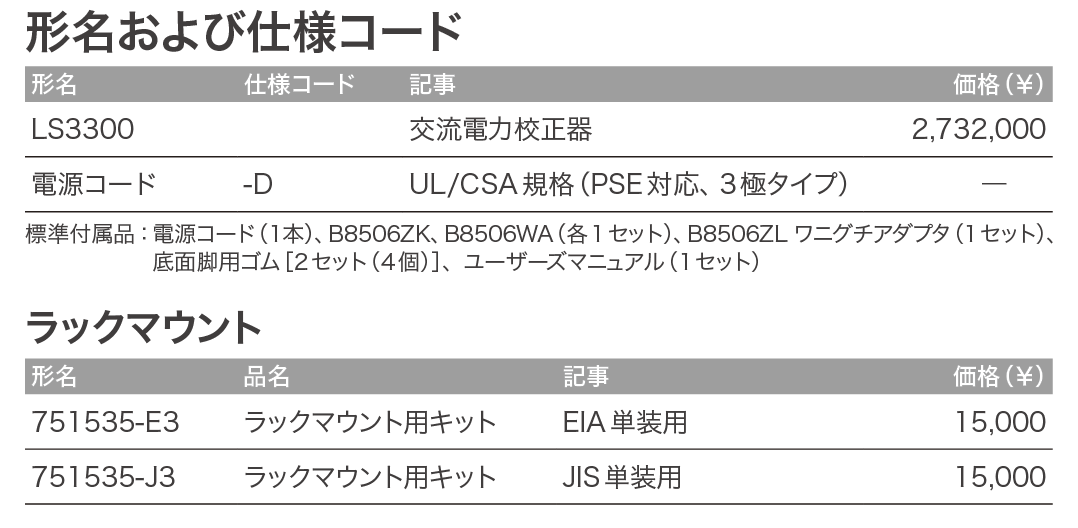

LS3300_価格_左

LS3300_価格_右

記載内容は2024年10月1日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。

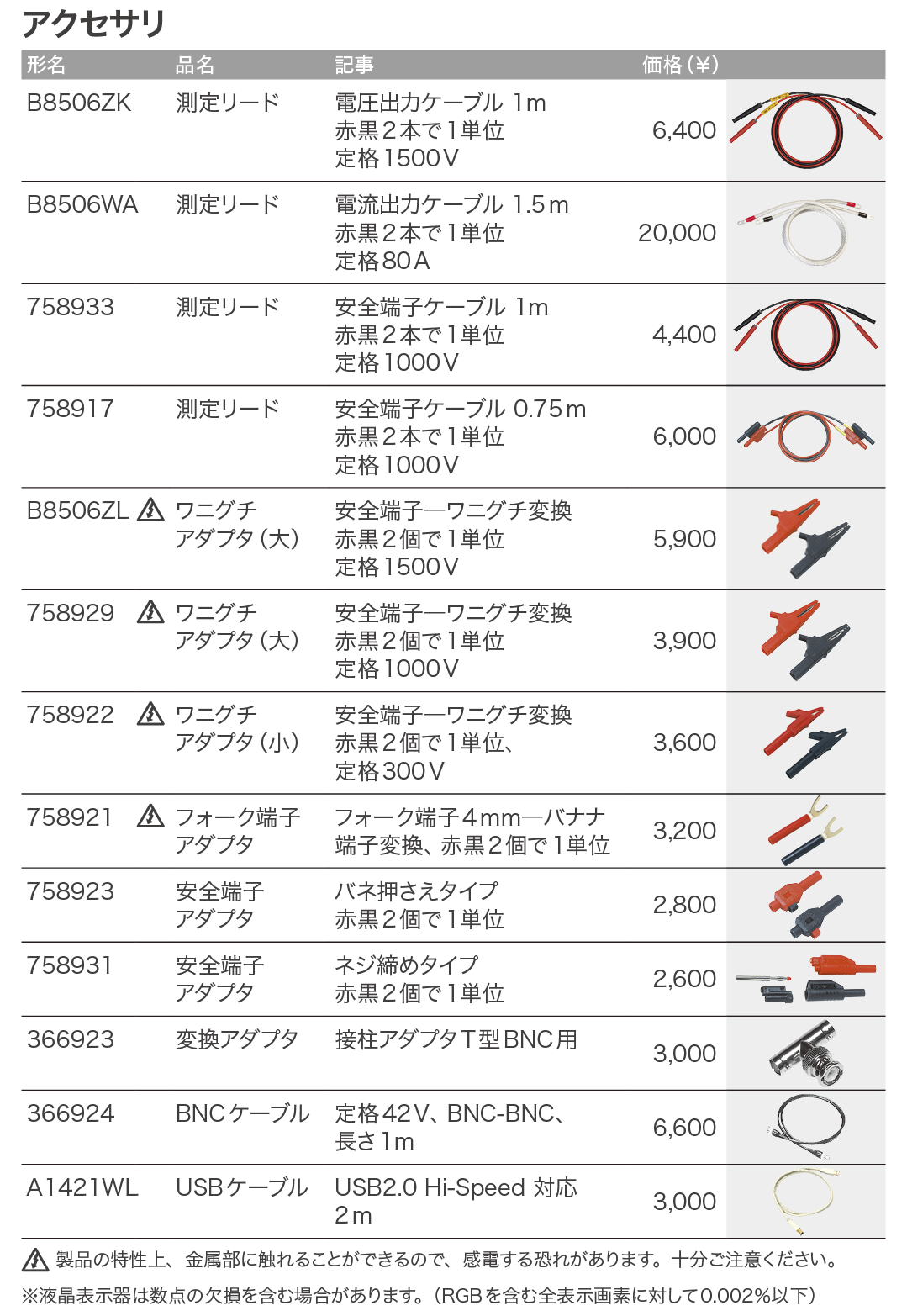

BNCケーブル 366924
