高電圧差動プローブ PBDH0400 702922
|
周波数帯域 |
: |
DC～400MHz |
|
減衰比 |
: |
1000:1、100:1切り替え |
|
最大入力電圧 |
: |
±2000V(DC+ACpeak) |
|
差動入力電圧 |
: |
±2000V(DC+ACpeak)(1000:1) |
|
最大非破壊電圧 |
: |
±3000V(DC+ACpeak)(5秒以内) |
|
電源 |
: |
プローブI/F |
|

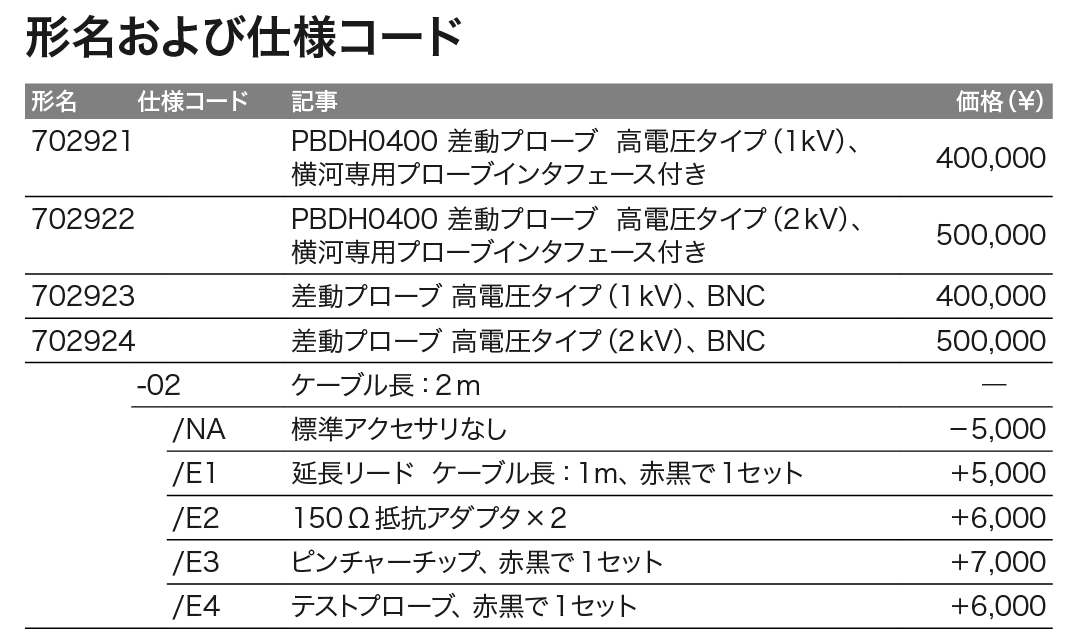

販売単位 |
: |
1価格￥500,000 |
DCから400 MHzまでの広い周波数帯域、優れた周波数特性フラットネスやCMRR（同相信号除去比）特性をもつ高電圧差動プローブです。
高分解能オシロスコープDLM3000HD/DLM5000HDとの組み合わせで、より正確な波形測定が可能となります。
- インバータ、モーター、電源などのパワーエレクトロニクス分野において、IGBTやSiCなどの高速高電圧スイッチング動作の非接地（フローティング）信号の測定に適しています。
- プローブヘッド部の切替えスイッチで減衰比選択し、減衰比設定は、入力インピーダンス設定とともに自動認識、設定されます。面倒な設定は不要で、設定ミスを防止を防止します。プローブ用の別電源は不要で、接続後すぐに測定可能です。
- 別売アクセサリを拡充し、標準付属ピンチャーチップ以外にも、測定対象に合わせてお選びいただけます。
| 周波数帯域 | DC to 400 MHz (-3 dB) |
|---|---|
| 減衰比 | 100:1 / 1000:1 |
| 入力インピーダンス(対グランド間) | 約 6 MΩ/ 約5 pF |
| 差動入力電圧 | ± 2000 V(DC+ACpeak) (1000：1) ± 200 V(DC+ACpeak) (100：1) |
| 最大入力電圧(対グランド間) | ± 2000 V(DC+ACpeak) |
| 最大非破壊電圧(対グランド間) | ± 3000 V(DC+ACpeak)（5秒以内） |
| CMRR (typical) | -80 dB(60 Hz), -50 dB(10 MHz), -30 dB(100 MHz), -20 dB(400 MHz) |
| コネクタ形式（電源供給） | 横河プローブインタフェース （DLM3000、DLM3000HD、DLM5000、DLM5000HDに対応） |
| 外形寸法 (突起部含まず) | ヘッド部:173.5(H) x 58(W) x 26.5(D) mm コネクタ部：80(H) x 29(W) x 24(D) mm |
| 全長 | 約 2.4 m |
| 質量 | 約 300 g |
| 測定カテゴリ | CAT II 1000 V, CAT III 600 V |
