高電圧差動プローブ 702923
|
周波数帯域 |
： |
DC～400 MHz |
|
減衰比 |
： |
500：1、50：1切り替え |
|
最大入力電圧 |
： |
±1000 V （DC ＋ ACpeak） |
|
差動入力電圧 |
： |
±1000 V （DC ＋ ACpeak） （500：1） |
|
最大非破壊電圧 |
： |
±1500 V （DC ＋ ACpeak） （5 秒以内） |
|
電源 |
： |
プローブ電源 |
|

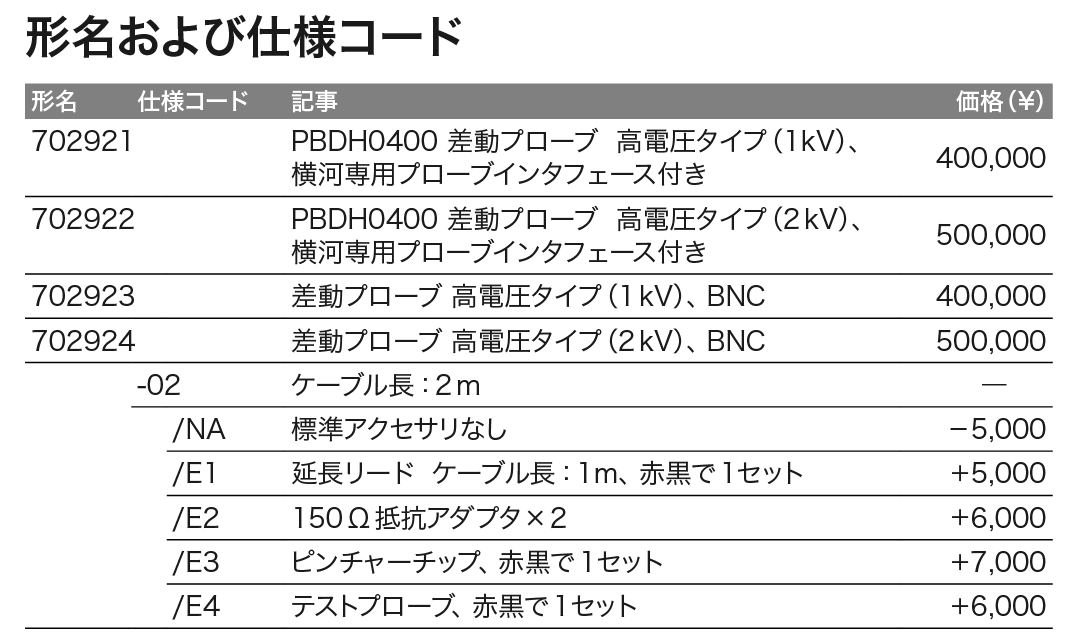

販売単位 |
： |
1価格￥400,000 （税抜） |
DCから400 MHzまでの広い周波数帯域、優れた周波数特性フラットネスやCMRR（同相信号除去比）特性をもつ高電圧差動プローブです。
高分解能オシロスコープDLM3000HD/DLM5000HDとの組み合わせで、より正確な波形測定が可能となります。
- インバータ、モーター、電源などのパワーエレクトロニクス分野において、SiCやGaNなどの高速高電圧スイッチング動作の非接地（フローティング）信号の測定に適しています。
- 汎用的なBNCインタフェースを採用しているため、一般的なオシロスコープでご使用いただけます。DLMシリーズのプローブ電源オプション（/P2, /P4, /P8）、または別売のプローブ電源ユニット（701934）が必要になります。
- 別売アクセサリを拡充し、標準付属ピンチャーチップ以外にも、測定対象に合わせてお選びいただけます。
| 周波数帯域 | DC～400 MHz （－3 dB） |
|---|---|
| 減衰比 | 50：1 / 500：1 |
| 入力インピーダンス （対グランド間） | 約 6 MΩ / 約 5 pF |
| 差動入力電圧 | ±1000 V （DC ＋ ACpeak） （500：1） ±100 V （DC ＋ ACpeak） （50：1） |
| 最大入力電圧 （対グランド間） | ±1000 V （DC ＋ ACpeak） |
| 最大非破壊電圧 （対グランド間） | ±1500 V （DC ＋ ACpeak） （5 秒以内） |
| CMRR （typical） | －80 dB （60 Hz）、－50 dB （10 MHz）、 －30 dB （100 MHz）、－20 dB （400 MHz） |
| コネクタ形式 | BNC |
| 外形寸法 （突起部含まず） | ヘッド部：173.5 （H） × 58 （W） × 26.5 （D） mm コネクタ部：46.5 （H） × 30 （W） × 17 （D） mm |
| 全長 | 約 2.4 m |
| 質量 | 約 300 g |
| 測定カテゴリ | CATII 1000 V、CATIII 600 V |
