AC/DCスプリットコア電流センサー CT1000S

電流センサーを使用した測定の際、測定対象ケーブルの軸位置（導体位置）によって測定結果に影響が出ることがあります。
電流センサーの測定貫通穴の中心にケーブルを固定することでこの影響は抑えられます。
AC/DCスプリットコア電流センサーには導体位置アジャスタ（Φ30mm）が標準付属となっています。
このアクセサリより、測定ケーブルのブレを抑え測定値への影響を軽減。測定ケーブルの径を気にすることなく高精度に電流を測定いただけます。

また電流センサー本体の固定も導体位置の動きの制限と同様に高精度測定には必要となります。
AC/DCスプリットコア電流センサーは本体に6か所のネジ穴（M4）があり固定が可能です。センサーのズレを防ぎ測定条件を維持することは測定の再現性向上につながります。

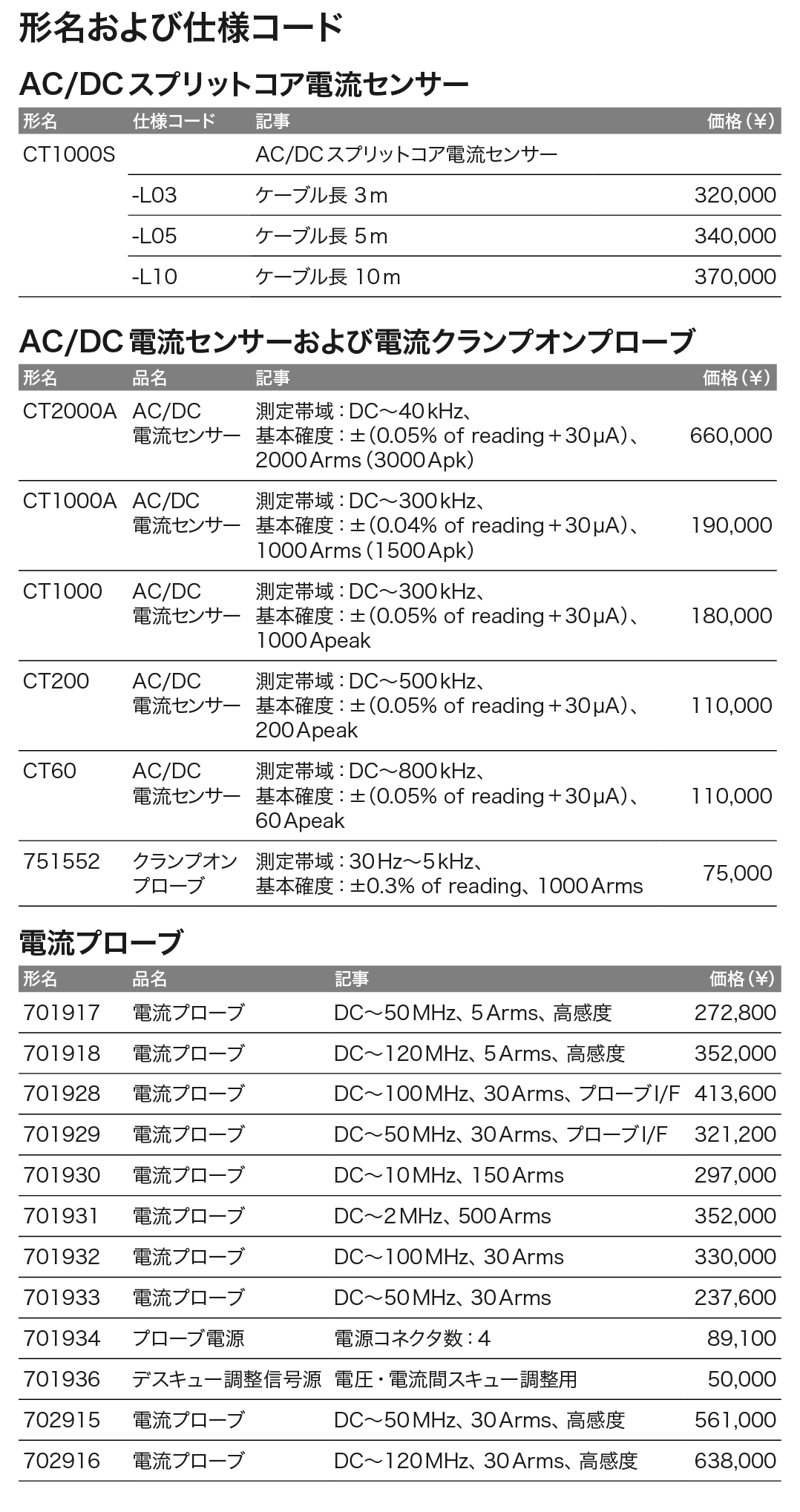

形名	CT1000S	CT1000A	CT1000	701931*
定格電流	1000Arms	1000Arms	1000Apeak	500Arms
確度（50/60Hz）	±（0.2% of rdg ＋0.01% of f.s.）	±（0.04% of rdg ＋ 30μA）	±（0.05% of rdg ＋ 30μA）	〜500A:±1% of reading ±5mV 500A〜700Apeak:±2% of reading（振幅確度）
測定帯域（－３㏈）	DC~300kHz			DC~2MHz
動作環境温度範囲	Main unit:－40℃〜85℃ Sub unit:5℃〜40℃ IV unit:5℃〜40℃	－40℃〜85℃	10℃〜50℃	0℃〜40℃
動作環境湿度範囲	20%〜80%RH以下 （結露しないこと）			80%RH以下 （結露しないこと）
外形寸法 （W×H×D）㎜	Main unit:190×153×52 Sub unit:177.5×33×41 IV unit:60×24×40	128×106×54	128×106×60	センサー部：176×69×27 ターミネーション部：27×55×18
一次側電流穴径	φ52mm	φ38.2mm	φ30mm	φ20mm
電源電圧	±12V	±15V	±15V	±12V
消費電流	±0.8A（最大）	約（120mA+出力電流）	約（150mA+出力電流）	580mA（最大）
出力	2mV/A	一次側定格電流1000Aのとき666.6mA		0.01V/A
コネクタ	BNC	D-sub 9ピン		BNC

*波形測定器用電流センサー

測定器との組み合わせ例

AC/DCスプリットコア電流センサーは下記の電力計、波形測定器と組み合わせて使用いただくことが可能です。
電流センサーの駆動には電源供給が必要です。測定器の電源オプションまたは外付け電源をご使用ください。
また、電源の種類によっては一つの電源で使える本数の上限があります。下記の使用可能本数一覧をご確認ください。
