CA450 プロセスマルチメータ
ディジタルマルチメータにループ電源と4-20mA出力機能搭載！
計装機器の日常点検からトラブルシュート用途の機能を1台に集約し、現場の計装機器の動作チェックや電気設備のメンテナンス等の幅広い用途に対応。
ループチェック機能
- 24Vループ電源を供給しながらmAを測定可能
- HARTモード用250Ω負荷抵抗のON/OFF切替
発生機能
- 伝送器シミュレート（シンク）機能
- 多種類の発生方法が選択可能：
4-20ｍAスパン/ステップ/オートステップ/スイープ出力
測定機能
- DC30.000ｍAまでの計装信号を0.05%で高精度測定
- ハンドヘルドDMM機能搭載
- ピークホールド機能によるDCS電源波高値測定
- センサモードにより各種センサ測定値を直読可能
より高い安全性～感電事故の撲滅へ～
- 誤挿入防止用電流端子シャッター
- AC負荷電流測定はセンサ機能と外部ACクランププローブで代替
- 600V CAT. Ⅳ, 1000V CAT. Ⅲの安全規格
PCとの連携
- IR -USBによるPC通信でデータ転送
| 仕様 | 代表確度とレンジ | |
| 測定 | 直流電圧 | 0.09%rdg+1 dgt 600.0mV ～ 1000V |
| 交流電圧（真の実効値） | 0.5%rdg+5 dgt 600.0mV ～ 1000V (45-500Hz) |
|
| 直流電流（mA） | 0.05%rdg+2 dgt／30.000mA | |
| 0.05%rdg+2 dgt／100.00mA | ||
| 抵抗 | 0.2%rdg + 1 dgt 600.0Ω ～ 60.00MΩ |
|
| 周波数 | 0.005%rdg + 1 dgt 199.99Hz ～ 19.999kHz |
|
| ダイオードテスト | 1%rdg + 2 dgt 2.000V |
|
| 導通 | 約50±30Ω 以下でブザーON | |
| 表示更新（ 回/ 秒） | 2.5 ～ 5 | |
| データホールド |
|
|
| ピークホールド（DCV） |
|
|
| 偏差 |
|
|
| 最大/ 最小 |
|
|
|
発生
|
直流電流（mA） | レンジ（20mA） に対して0.05% 範囲：0-25mA 15V～48VDC |
| シミュレート（シンク） | レンジ（20mA） に対して0.05% 範囲：0-25mA 28Vmax |
|
| ループ電源機能 | 24V（250 Ω抵抗のON/OFF 機能あり） | |
| オートステップ |
|
|
| オートスイープ |
|
|
| ステップ（ マニュアル） |
|
一般仕様
| 安全規格 | EN61010/ 1000VCATⅢ, 600VCATⅣ |
| 通信（ オプション） | IR-USB |
| バックライト |
|
| 動作温度 | -20～+55℃ |
| 保存温度 | -40～+70℃ |
| 誤挿入防止電流端子シャッタ |
|

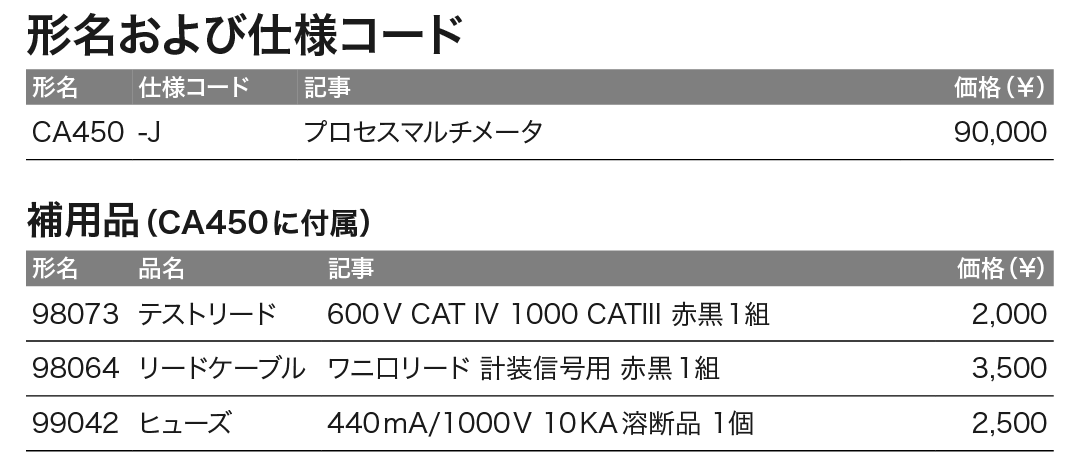

希望小売価格
CA450：￥83,000
記載内容は2024年10月1日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。
1-5Ｖ変換セット 99031
4-20mAを1-5Vに変換
販売単位:1
価格¥13,000（税抜）
DMM通信パッケージ 92015
アプリケーションソフトは測定機能のみ使用が可能です。（ロギング機能限定）
USB通信アダプタ+USB通信ケーブル+アプリケーションソフト
USB通信アダプタ+USB通信ケーブル+アプリケーションソフト
販売単位:1
価格¥18,500（税抜）
ACクランププローブ 96001
- 20Hz～20kHzのワイドな周波数特性
- オシロレコーダ等による波形観測やディジタルマルチメータでの電流測定が可能
- CT方式により電源が不要の高性能クランププローブ
- 小形・軽量・ローコストタイプ
