電流センサー / 電力測定器用アクセサリ
電力測定器用アクセサリとして、AC/DC電流センサー 、クランプ式電流プローブ、およびさまざまなアダプタ、ケーブル、テストリードをご用意しています。
- 広いダイナミックレンジ：
0.001Arms～1000Arms、Max.1400Apk(AC) - 広い測定帯域：30Hz～5kHz(±2%)
- 高精度基本確度：±0.3% of rdg
- 位相誤差：0.7deg(50/60Hz)
- 電流出力型：1mA/A

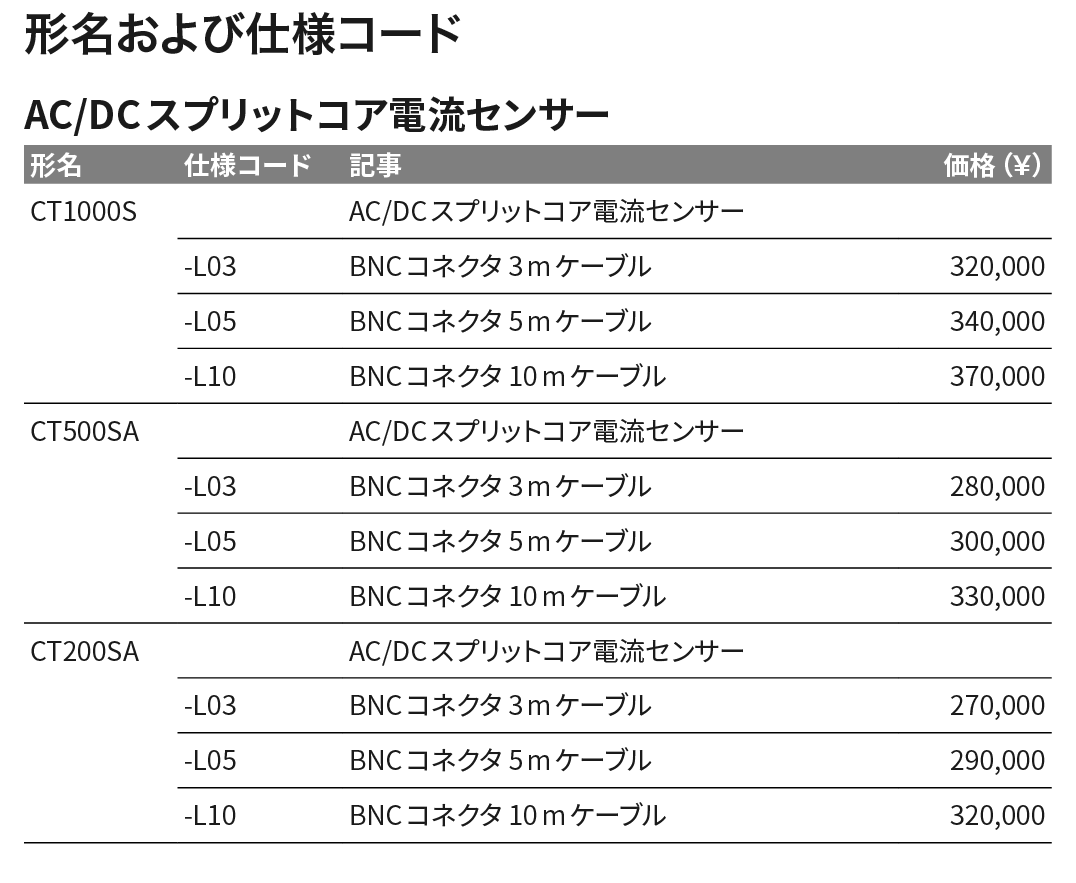

CTシリーズはそれら電力・効率測定の可能性を広げ、大電流の動作環境下での評価を可能にする電流センサーです。
センサーと電源を一体化し、筐体や配線の最適化設計により優れた耐ノイズ性と高精度測定を実現したセンサーユニット
定格電流 1000Apeak 測定帯域（-3dB）100kHz

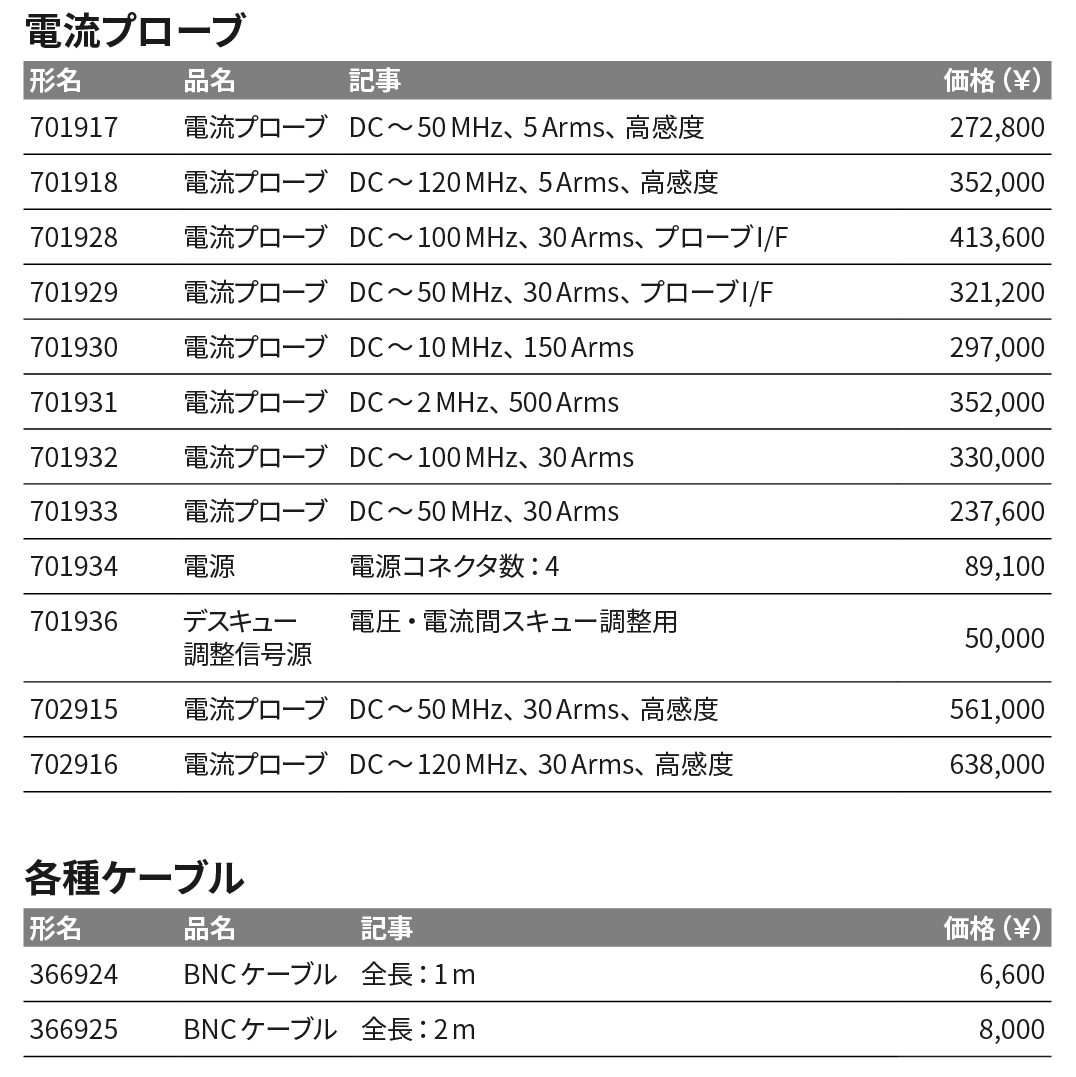

- 20Hz～20kHzのワイドな周波数特性
- オシロレコーダ等による波形観測やディジタルマルチメータでの電流測定が可能
- CT方式により電源が不要の高性能クランププローブ
- 小形・軽量・ローコストタイプ
701959、758921、758922、758929などと組合せて使用
測定帯域 (-3 dB) 直接入力 DC～10MHz
直接入力10 mA～5 Arms
確度 (45 Hz～1 kHz) 0.1% of reading +0.1% of range
測定帯域 (-3 dB) 直接入力 DC～10 MHz
測定帯域 (-3 dB) 電流センサ電圧入力 DC～20 MHz
直接入力10 mA～5 Arms
電流センサ用電圧入力 50 mV～10 Vrms
確度 (45 Hz～1 kHz) 0.1% of reading +0.1% of range
測定帯域 (-3 dB) DC～20 MHz
直接入力 1.5 V～1000 Vrms
確度 (45 Hz～1 kHz) 0.1% of reading +0.1% of range
測定帯域 (-3 dB) DC～20 MHz
直接入力 最大 200 V (DC+ACpeak)
プローブ入力 最大 1000 V (DC+ACpeak) (700929使用時)
確度 DC入力にて 1% of range
トルク、回転速度 センサ入力
アナログ入力 50 mV～100 V
パルス入力 2 Hz～1 MHz
Maximum torque per ampere (MTPA) is an optimization strategy for the control of electric motors and drives that employ field-oriented control (FOC), particularly with electric vehicles (EVs) and industrial automation applications. The goal of MTPA is to achieve the maximum possible torque output from a motor for a given current input.
製品紹介
大電流機器の電力測定には外部電流センサーとセンサー用の電源が必要であり、多くの場合接続が複雑になります。
760903 電流センサーエレメントはAC/DC電流センサー CTシリーズ用の電源供給機能を搭載しているため外部電源が不要になり、WT5000とCTシリーズを専用ケーブル1本で簡単に接続できます。
電気自動車の電動パワートレインをはじめとした、大電流機器の開発・評価効率向上をサポートします。
使い方
760903 電流センサーエレメントを利用すると、大電流の高精度電力測定を簡単に実現することができます。
この動画では、電流センサーエレメントの使い方や優れた性能をご紹介します。
オンデマンドウェビナー
- A look at multi-phase measurements and measurement techniques
- A review of practical applications
- Real-world examples
Although DC power measurements can be fairly straightforward, complexities with AC power measurements arise when dealing with distorted waveforms, fluctuating power factors, and multiple phases, which introduce intricacies that complicate an otherwise simple measurement process.
This on-demand webinar provides an informative dive into the various fundamental aspects of power measurement and includes:
