プレシジョンパワーアナライザ WT1800R

新興国を中心とした人口増加と、ライフスタイルの変化に伴うエネルギー消費量の増大により、環境問題が深刻化しています。かけがえのない地球環境を保全し後世に残していくために、エネルギーの効率的な利用の一層の促進とともに、太陽光や風力をはじめとした再生可能エネルギーを活用する社会への転換が求められています。

このような社会的背景により、あらゆる産業分野でエネルギー利用に関する技術開発が活発に行われています。その鍵となるのが生活に身近な電気エネルギーの効率的利用に関する技術で、電圧、電流、電力をはじめとした電気エネルギーに関する各種パラメータの高精度測定がますます重要となっています。YOKOGAWAは、高精度な電力測定器の提供を通じて電気エネルギーの効率的な利用に関する技術開発を支援してまいりました。

WT1800Rプレシジョンパワーアナライザは、最先端の研究開発で求められる高い性能と豊富な機能、拡張性を兼ね備えたモデルです。EV/PHV/FCVなど自動車の電動化や再生可能エネルギー向けパワーコンディショナーなどの技術開発や各種規格試験など、パワーエレクトロニクスに関わる幅広いアプリケーションにお使いいただけます。

高い測定精度

クラストップレベルとなる、読み値誤差±0.05%、レンジ誤差±0.05%の電力基本測定確度を達成し、エネルギー効率が高められた最新の機器を、より高い精度で測定することができます。

  • 電力基本確度トータル±0.1%(50/60 Hz)
  • 低力率で±0.07% of S(皮相電力)
  • 個別NULL機能で特定の入力だけに乗ったオフセット値をゼロにし、より高精度な測定が可能



信頼性

幅広い周波数範囲にわたって確度を保証するとともに、広いダイナミックレンジを備えることで、機器の動作状態が多様に変化する対象でも、常に信頼性の高い測定を実現しています。

  • 2種類の入力エレメントで10 mA〜50 Aの高精度測定を1台で実現
  • 電流センサーとの組み合わせで2000 Armsの大電流測定が可能



幅広いニーズに対応

WT1800Rは、最大6チャネルの電力入力、バラエティに富んだ画面の組み合わせ表示、PCとの親和性、数値と波形解析機能、広い周波数入力範囲とその環境性能から、電力、効率および高調波測定が求められる最先端のアプリケーションにフレキシブルに対応します。

  • 広いダイナミックレンジによって待機電力から稼働時の消費電力まで幅広く適応
  • スプリットコア電流センサーで大電流測定を簡便に実現
  • 統合ソフトウェアによって消費電力とインバータ波形の相関関係把握が容易
  • 多彩な演算機能でモーターパラメータ解析を支援

2種類の入力エレメント・クラストップレベルの測定精度

5 A入力エレメントと50 A入力エレメントを同一の本体に搭載できます。1台で待機から稼働時までの幅広い測定が可能です。
また、23℃±5℃の広い温度範囲で電力基本確度トータル±0.1%(50/60 Hz)の高精度な測定が可能です。さらに、低周波域での測定確度も優れており、モーターの始動から定格までの幅広い周波数帯域で精度よく測定できます。同時に、低力率での電力値への影響も±0.07% of S(皮相電力)と、従来は正確な測定が難しかった条件下の高精度な測定が可能です。

5 A入力エレメント

5 A入力エレメント

50 A入力エレメント 有効

50 A入力エレメント 有効

有効な測定範囲

有効な測定範囲



周波数―電力確度の特性例(cosφ=1のときの電力)

周波数―電力確度の特性例(cosφ=1のときの電力)

任意の力率時の電力総合誤差

任意の力率時の電力総合誤差

コモン・モード電圧による指示値への影響の特性例

コモン・モード電圧による指示値への影響の特性例

ゼロ力率時の周波数―電力確度の特性例

ゼロ力率時の周波数―電力確度の特性例

高精度、高安定度を示す基本特性(例)



大電流機器の測定をスッキリと実現

AC/DC 電流センサーCTシリーズ用DC電源を搭載できます(/PD2オプション)。同時に専用ケーブルとシャント抵抗BOXをご利用いただくことで、外部DC電源の確保や手間のかかる配線の準備が不要となり、センサーと本体一台で大電流測定が可能です。特に、測定器本体と電源、およびセンサーを一体化することにより、耐ノイズ性能も向上しました(シャント抵抗BOXを使用する際には、WT1800R本体に/EX1〜/EX6オプションが必要です)。
電流センサーと組み合わせた測定時の確度は、WT1800Rと電流センサーの確度の和となります。

電流センサー用電源とともに利用するアクセサリ(例)

電流センサー用電源とともに利用するアクセサリ(例)

*1: 電流直接入力用ケーブルA1628WLを使用。WT1800R 本体に/PD2オプションが必要。
*2: 電流センサー用専用ケーブルA1559WL、シャント抵抗BOX A1323EZを使用。WT1800R 本体に/PD2オプションおよび/EX1 〜/EX6オプションが必要。
*3: 電流センサー用電源アダプタ(近日発売)を使用。WT1800R 本体に/PD2オプションおよび/EX1 〜/EX6オプションが必要。
※ 電流センサーの詳細はBulletin CT1000-00およびBulletin CT1000S-01JAをご覧ください。



外部電流センサーを含めたオフセットを除去可能な、個別NULL機能

NULL機能は結線した状態で外部電流センサーを含めてオフセット値をゼロにする機能です。WT1800Rでは、すべての入力に対して一括にON/OFFできるだけでなく、入力ごとに個別でNULLの設定ができます。バッテリ駆動のEVやPHVでは、高精度なエネルギー収支の測定が不可欠であり、外部電流センサーを含めたオフセットキャンセルが重要です。個別NULL機能により特定の入力だけに乗ったオフセットをゼロにすることができ、より高精度な測定が可能です。

外部電流センサーを含めたオフセットを除去可能な、個別NULL機能



消費電力とインバータ波形の相関関係を容易に把握 - 新機能*1

モーターの連続動作試験で効率悪化がみられる際、高精度な電力測定と波形測定を組み合わせて相関関係を把握することが原因究明に有用です。
統合計測ソフトウェアプラットフォームIS8001/IS8002により、WT1800Rによる高精度な電力測定と、高速データロガーDL950やオシロスコープDLM5000シリーズの波形測定の結果を同軸表示することができ、消費電力とインバータ波形の相関関係を1つの画面で容易に把握することができます*2

消費電力とインバータ波形の相関関係を容易に把握

*1: 当社従来機種WT1800Eから機能を追加。
*2: より高精度な電力と波形の同期測定はWT5000によるIEEE1588 時刻同期を使った測定をお勧めします。
※IS8001/IS8002の詳細はBulletin IS8000-01JAをご覧ください。
※WT1800RとIS8001/IS8002の接続は近日対応予定です。



測定結果を一画面で表示、一目で確認

6入力の電圧レンジ、電流レンジ、同期ソース、結線方式、フィルターなど、それぞれの詳細な設定情報とともに、測定したデータを1つの画面上に表示できます。画面表示を頻繁に切り替えてデータを確認する必要はありません。また、数値以外の波形、ベクトル、トレンド、あるいは高調波測定のバーグラフなどと組み合わせて分割して表示も可能ですので、多くの情報を一画面で確認できます。

測定結果を一画面で表示、一目で確認



好みにカスタマイズした測定画面を内蔵メモリーからのロードで簡単に表示 - 新機能*1

標準搭載の画面表示で数値データと波形、ベクトル、トレンド、高調波測定のバーグラフなど多彩に表示できるだけでなく、お客様にて画面表示をカスタマイズし、好みの大きさや位置に測定したいパラメータを表示することができます。画像データを活用して、測定値を視覚的に一目で確認できます。WT1800Rではカスタマイズした画面を不揮発性の内蔵メモリーからロードして簡単に表示できます。
※内蔵メモリーは数値データ等の保存にも利用可能。容量は1GB。

カスタム画面の例

カスタム画面の例

*1:当社従来機種WT1800Eから機能を追加。



測定対象に柔軟に対応したデータ更新

回転数の変化によって入力信号の周波数が変動するモーターのような機器を測定する際、変化する周波数に追従してギャップなく測定できる機能です。0.1Hzの低周波から測定可能です。50 ms〜20 s 間の固定データ更新周期設定に加え、入力信号の周期に同期してデータ更新を行う設定“Auto”を選択できます。自動試験などの連続測定の際に威力を発揮します。
また、低速運転時(WT1800Rへの入力周波数が20 Hz以下のとき)には1周期ごとにデータ更新を行うので、モーター1回転あたりの測定結果を確認することに役立ちます。

Auto設定時の動作イメージ図

Auto設定時の動作イメージ図



msオーダーにて応答可能な高速データ収集機能

WTシリーズでは、最速50 msのデータ更新周期でデータ収集ができますが、モーターの電流あるいは電力の過渡現象測定において、さらに高速で現象を捉えるケースが増えてきました。高速データ収集機能は、直流信号、あるいは三相信号のΣUrms、ΣIrms、ΣPなどを、msオーダーごとにデータ収集ができます。本機能では、数値表示の不要なふらつきを抑えるためにローパスフィルター(HSフィルター)を備えています。カットオフ周波数を1Hzから1kHzまで設定できます。

msオーダーにて応答可能な高速データ収集機能



積算時のオートレンジ対応で連続測定

機器の負荷状態が大きく変化する稼働時と待機時などのように連続して積算電力(Wh)/積算電流(Ah)を測定する場合に、とても有効な機能です。本機能は、積算中の消費電力値/ 電流値の変化に追従して、オートレンジで動作します。急峻な動作などによって状態が変化し、設定しているレンジ定格をオーバーした場合でも、レンジアップして積算し続けます。
※ 本機能使用時のレンジ変更中はデータ補正を行います。仕様の積算の項を参照してください(データ更新周期がAutoのときを除く)。

積算時のオートレンジ対応で連続測定



最大表示とオートレンジ範囲の拡大

クレストファクターCF6では定格レンジに対する最大表示は140%ですが、クレストファクターCF6Aの設定にすることで定格レンジに対して最大280%まで表示できます。これにより、オートレンジ設定の場合、レンジアップするしきい値のレベルが上昇し、頻繁なレンジ変更動作が減るとともに、最大表示値が大きくなります。

最大表示とオートレンジ範囲の拡大



PCからのデータ収集を便利に確実に - 新機能*1

WT1800Rでは連続測定で保存したデータ(ストア機能)をCSVファイルとしてネットワークドライブに転送でき、PCでのデータ取得を簡便に行えます。WT1800Rで保存し終えてからファイルを転送することで、測定途中のデータ抜けのリスクを抑え、データ取得の確実性を高めます。また、統合計測ソフトウェアIS8001/IS8002やWebサーバーから、データ保存の開始をリモート制御することもでき、PCからの機器制御に便利です。

PCからのデータ収集を便利に確実に

*1:当社従来機種WT1800Eから機能を追加。



リモートでコントロール、データ表示可能なWebサーバー機能

イーサネット経由にてPCのWebブラウザソフトウェアからWT1800Rに接続することで、リモートコントロールと測定結果の画面をPC上に表示することが可能です。PC 上でフロントパネルを再現したイメージを介して操作ができるので、本体と同様の感覚でコントロールが可能です。離れた場所からの制御とデータ確認が簡単にできます。

リモートでコントロール、データ表示可能なWebサーバー機能



フリーソフトウェア WTViewerEfree

WTViewerEfreeはWTシリーズ用のフリーソフトウェアです。
近年は、商品の開発・評価作業の効率アップとともに、その際に用いる測定器の稼働率アップ、あるいは効率的な利用が求められています。本ソフトウェアを用いると簡単にPCと接続して、手軽にWT1800Rの制御を行うとともに、スムーズに測定データをPCへ取り込むことができます。
※WT1800RとWTViewerEfreeの接続は近日対応予定です。

フリーソフトウェア WTViewerEfree



サンプルプログラムを無償でご提供

専用のプログラムを作成する場合に、その参考として、Visual Basic/Visual C++/Visual Basic.NET/Visual C#*1をサポートした、各通信機能(USB、GP-IB、イーサネット)向けのサンプルプログラムを当社ホームページから無償でダウンロードできます。
* 1: Visual Basic/Visual C++/Visual Basic .NET/Visual C#は米国Microsoft社の登録商標です。
※サンプルプログラムは近日公開予定です。

サンプルプログラムを無償でご提供



インバータ&モーター入出力効率測定

※他のアプリケーションの特長もご参照ください。

WT1800Rは最大6系統の電力の測定ができるので、1台でインバータ入出力間の効率試験が可能です。さらにモーター評価機能(/MTRオプション)を使用することで、電圧、電流、電力に加え、モーターの回転速度、トルク、機械的出力の変化も同時に観測できます。電源入力からモーター出力までのトータル効率を1台で測定可能です。

インバータ&モーター入出力効率測定



5 MHz帯域(電圧、電流)*1、2 MS/sの高速サンプリング

電力計測での縦軸分解能は高精度測定における重要な要素の1つです。
WT1800Rでは、16ビット高分解能、約2 MS/sを実現し、高速な信号でも、より高精度な測定ができます。
*1:-3 dB、Typical 値

5 MHz帯域(電圧、電流)*1、2 MS/sの高速サンプリング



デルタ演算機能(スター― デルタ変換、差動演算)

各エレメントの電圧や電流の瞬時測定値(サンプリングデータ)から、差動電圧や線間電圧、相電圧などを求めることができます。

図1 線間電圧/相電流

図2 デルタ―スター変換

図2 デルタ―スター変換



昇圧コンバータ効率とインバータ効率評価が可能

昇圧コンバータを含むインバータの入出力評価では、少なくとも5入力以上の電力測定入力が必要です。
WT1800Rは6入力を装備できるので、インバータ機器を総合的に評価できます。また、個別NULL 機能を使って特定の入力チャネルだけDCオフセットをNULL 値として除去できます。これにより、より高精度な測定ができます。

昇圧コンバータ効率とインバータ効率評価が可能



モーターの電気角/回転方向測定が可能
(/MTRオプション、/G5または/G6オプション)

モーター評価機能(/MTR)により、回転センサー信号とトルクメーター信号から、モーターの回転速度、トルクおよびモーター出力(メカニカルパワー)を測定できます。回転センサーやトルクメーターから入力する信号は、アナログ信号(直流電圧)またはパルス信号から選択できます。また、A 相、B 相、Z 相入力端子の搭載により、A 相、B 相を使うことでモーターの回転方向を検出でき、さらにZ相信号を使って電気角*1を測定できます。
* 1: 電気角測定には、/G5または/G6オプションが必要。
※ トルクセンサーおよび回転センサーは別途ご用意ください。

モーターの電気角/回転方向測定が可能



モーターパラメータ測定を支援 - 新機能*1

高効率モーターとして注目される永久磁石同期モーター(PMSM)は、一般的に回転座標系であるdq軸パラメータを用いて制御されます。本新製品では従来モデルから演算機能を強化し、Ld、Lqの演算が可能となり、PMSMの制御に必要となる測定を支援します。
*1:当社従来機種WT1800Eから機能を追加。

PMSM のベクトル図

PMSM のベクトル図

モーターパラメータ測定を支援



高周波成分に埋もれたオリジナル信号を捉えるラインフィルター

インバータ波形やひずみ波形などの電力評価では高周波成分で測定値に影響がでます。ラインフィルター機能を使えば、信号に重畳した不要な高周波成分を除去できます。フィルターは各入力エレメントごとに独立して設定できます。アナログフィルター1MHz、300 kHzと、100 Hz~100 kHzまでを100 Hz刻みで設定できるディジタルフィルターを標準装備しています。

高周波成分に埋もれたオリジナル信号を捉えるラインフィルター



1kHz基本波でも255次成分まで測定
(/G5、/G6オプション)

基本波周波数が400 Hzでは、最大500次の高調波測定ができます。また、1kHzにおいても255次までの高調波測定ができます。高次の高調波測定が必要な航空機の試験で要求される150 kHzまでの高調波測定にも対応しています。
また、/G6オプションでは2系統の同時高調波測定に対応し、入力信号と出力信号を同時に高次の高調波測定が可能です。
※ データ更新周期がAutoのときは、最大次数の制限あり。

1kHz基本波でも255次成分まで測定



太陽光発電など新エネルギー分野での発電─変換効率測定

※他のアプリケーションの特長もご参照ください。

太陽光発電、風力発電で発電されたエネルギーは、パワーコンディショナ内部で直流から交流に変換されます。また、蓄電池への充電制御装置で電圧値が変換されます。これらの変換ロスを最小限にすることがエネルギー系統全体の高効率化につながります。WT1800Rは1台で最大6チャネルの電力入力を搭載できるため、各変換器前後の電圧、電流、電力、交流の周波数や、変換器効率、充電効率などを測定できます。

太陽光発電など新エネルギー分野での発電─変換効率測定



最大1000 V/50 A × 6系統を直接測定

電圧レンジ(1.5 V~1000 Vレンジ)と電流レンジ(10 mA~5 Aまたは1A~50 Aレンジ)の直接入力端子を搭載しているので、電流センサーを使わずに高精度測定ができます。
また、パワーコンディショナ評価では、昇圧コンバータ、インバータ、蓄電池への入出力など、多チャネルの電力測定が必要です。WT1800Rは最大6チャネルの電力入力ができるので、多点の電力を1 台で同時に評価できます。さらに多チャネルの電力を評価する場合は、2台の同期測定もできます。



売買電もしくは充放電による積算電力測定

系統連系における電力の売電量/買電量や、バッテリの充放電の量を電力積算機能を使って測定できます。
WT1800Rでは売買電、充放電モードでの積算ができる有効電力積算(WP)に加え、電流積算(q)、皮相電力積算(WS)*1、無効電力積算(WQ)*1の測定が可能です。
また、ユーザー定義ファンクションを使って積算区間内における平均有効電力を算出できます。電力値が大きく変動する間欠発振制御方式の機器の消費電力をより正確に測定できます。
*1:データ更新周期がAutoのときを除く。



瞬時電力ピーク値の測定(MPPT測定)

太陽光発電では、取り出した電力が最大になるように、太陽電池が発生する電力を有効利用する制御(MPPT制御)が行われています。WT1800Rは、電圧、電流、電力値とともに、電圧ピーク値、電流ピーク値(それぞれ+側、-側)を測定できます。また、瞬時電力最大値(+側、-側)も測定できます。

瞬時電力ピーク値の測定(MPPT測定)



カスタム演算式によるリップル率、電力損失計算

ユーザー定義ファンクションを使って、変換効率の他に、入力出力間での電力損失、電圧直流リップル率、電流直流リップル率などを演算できます。目的に合わせて係数を掛けたり、演算式を少しだけ変更できるので便利です。演算式は最大20個設定できます。また、演算項目のF1、F2・・・の表示名を自由に変更できます。

カスタム演算式によるリップル率、電力損失計算



異常判定時のトリガ測定(ユーザー定義イベント機能)

電圧変動、あるいは電流変動が設計時に想定した範囲内に入っているかを確認するには、イベントトリガ機能が便利です。発電の正常レベル範囲を判定条件に設定することで、その範囲外のデータを測定したときをトリガにして、メモリーにそのデータを保存できます。

異常判定時のトリガ測定(ユーザー定義イベント機能)



効率変動を視覚的に捉えるトレンド表示

機器の効率評価をする場合、数値だけで微小な効率変化を確認することは分かり難い場合があります。トレンド表示は、測定値や測定効率を時系列にトレンドデータとして表示できるので、微小な変化も視覚的に捉えられます。数分間のトレンド、あるいは数日間のトレンドデータの確認ができます。
※ 画面のハードコピーでトレンド表示を保存できます。ストア機能で数値データを保存できます。

効率変動を視覚的に捉えるトレンド表示



家電製品の複数台の能力試験

※他のアプリケーションの特長もご参照ください。

生産ラインで高精度電力の評価をする場合、WT1800を使えば最大6台の単相電力計として電圧、電流、電力、周波数、力率、高調波ひずみ率*を測定できます。また、入力エレメントごとに積算スタート/ストップができる独立積算機能も搭載しています。遠隔でのデータ収集の場合でも、1 台のWT1800との通信でデータ取得ができるため、プログラム作成が容易になります。

家電製品の複数台の能力試験



入力信号に応じた適切なレンジに高速設定

特定の電圧、電流入力レンジ(有効測定レンジ)を選択できるレンジコンフィグ機能を搭載しました。不要なレンジを使わないことで当社従来機種*1よりも高速な最適レンジ設定を実現し、より速く信号変動に追従できます。
また、ピークオーバー発生時には、あらかじめ設定したレンジに直接変更できるので、生産ラインで頻繁に繰り返される、OFF、100 V、OFFのような繰り返し試験でのタクトタイム短縮に有効です。

入力信号に応じた適切なレンジに高速設定

入力信号が変化

*1:当社従来機種 WT1600との比較



WT1800Rと従来機種の比較(変更点)

WT1800Rと従来機種の比較(変更点)



YOKOGAWA電力計の確度と帯域比較

YOKOGAWA電力計の確度と帯域比較



YOKOGAWA電力計の比較(代表例)

YOKOGAWA電力計の比較(代表例)





【測定】


電圧・電流の最大入力は?


電圧、電流のレンジは実効値レンジですか?


電流外部センサ入力用端子の形状は?


電流入力と電流センサ入力端子を同時に使うことができますか?


電流センサ入力は標準ですか?オプションですか?


入力エレメントの増設は可能ですか?


入出力の効率演算の表示は可能ですか?


RMSとMEANを同時に見られますか?



【表示】


波形表示のときの表示更新周期は?


TFTカラー液晶の表示画素数は?



【ストア】


内蔵メモリーはありますか?


PCに測定データを保存できますか?


リコール機能はありますか?



【通信】


通信機能は何がありますか? また、それは標準ですか。オプションですか。


WT1600の通信コマンドはそのまま使えますか?



【高調波】


高調波は最大何次まで測定できますか?


高調波の出来るチャネル数は最大いくつですか?


高調波測定のモード切替はありますか?



【その他】


モータ評価機能(回転速度、トルク信号入力端子)はありますか?

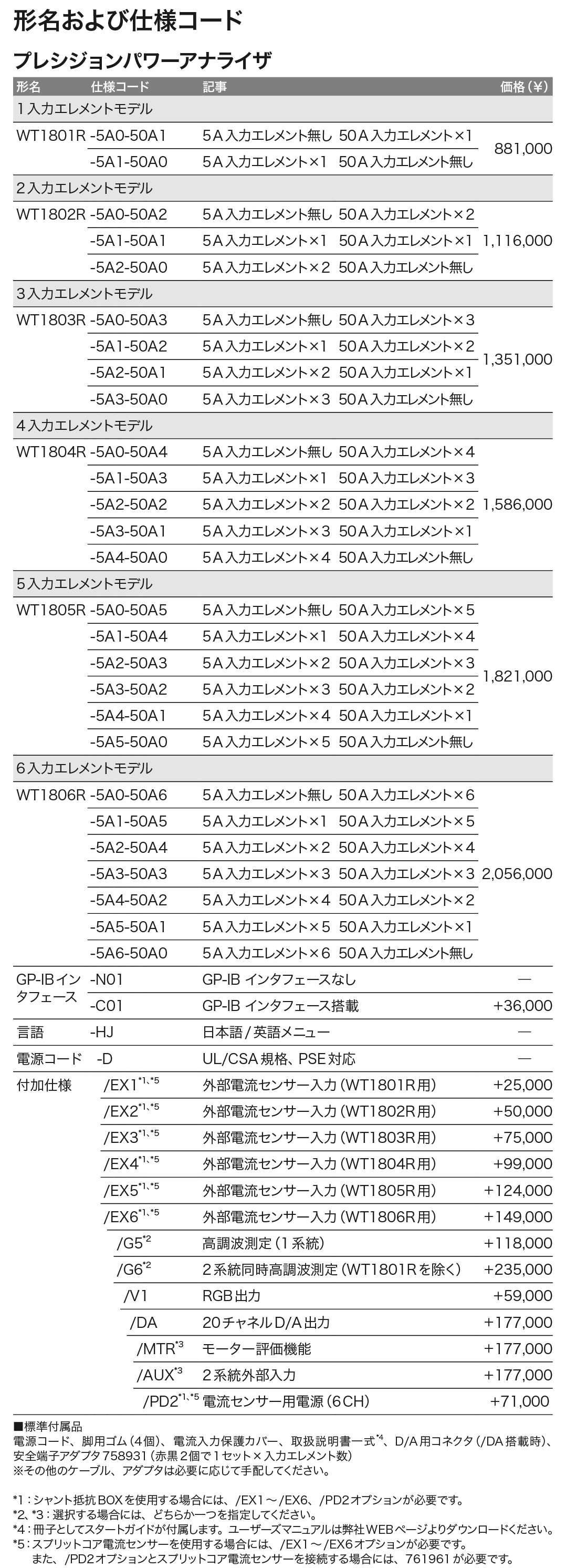

WT1800R_価格_左

WT1800R_価格_右

記載内容は2024年10月31日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。



概算シミュレーション (価格には別途消費税が加算されます。)

表内の  を選択、 に数量を入れて をクリックすると、合計額が表示されます。これは予め概算を知るためのサービスです。実際の見積りは、こちら からご確認ください。

形名および仕様コード
形名 仕様コード 記事 価格(¥)
WT1801R -5A0-50A1 5 A入力エレメント無し 50 A入力エレメント × 1 851,000
WT1801R -5A1-50A0 5 A入力エレメント × 1 50 A入力エレメント無し 851,000
WT1802R -5A0-50A2 5 A入力エレメント無し 50 A入力エレメント × 2 1,078,000
WT1802R -5A1-50A1 5 A入力エレメント × 1 50 A入力エレメント × 1 1,078,000
WT1802R -5A2-50A0 5 A入力エレメント × 2 50 A入力エレメント無し 1,078,000
WT1803R -5A0-50A3 5 A入力エレメント無し 50 A入力エレメント × 3 1,305,000
WT1803R -5A1-50A2 5 A入力エレメント × 1 50 A入力エレメント × 2 1,305,000
WT1803R -5A2-50A1 5 A入力エレメント × 2 50 A入力エレメント × 1 1,305,000
WT1803R -5A3-50A0 5 A入力エレメント × 3 50 A入力エレメント無し 1,305,000
WT1804R -5A0-50A4 5 A入力エレメント無し 50 A入力エレメント × 4 1,532,000
WT1804R -5A1-50A3 5 A入力エレメント × 1 50 A入力エレメント × 3 1,532,000
WT1804R -5A2-50A2 5 A入力エレメント × 2 50 A入力エレメント × 2 1,532,000
WT1804R -5A3-50A1 5 A入力エレメント × 3 50 A入力エレメント × 1 1,532,000
WT1804R -5A4-50A0 5 A入力エレメント × 4 50 A入力エレメント無し 1,532,000
WT1805R -5A0-50A5 5 A入力エレメント無し 50 A入力エレメント × 5 1,759,000
WT1805R -5A1-50A4 5 A入力エレメント × 1 50 A入力エレメント × 4 1,759,000
WT1805R -5A2-50A3 5 A入力エレメント × 2 50 A入力エレメント × 3 1,759,000
WT1805R -5A3-50A2 5 A入力エレメント × 3 50 A入力エレメント × 2 1,759,000
WT1805R -5A4-50A1 5 A入力エレメント × 4 50 A入力エレメント × 1 1,759,000
WT1805R -5A5-50A0 5 A入力エレメント × 5 50 A入力エレメント無し 1,759,000
WT1806R -5A0-50A6 5 A入力エレメント無し 50 A入力エレメント × 6 1,986,000
WT1806R -5A1-50A5 5 A入力エレメント × 1 50 A入力エレメント × 5 1,986,000
WT1806R -5A2-50A4 5 A入力エレメント × 2 50 A入力エレメント × 4 1,986,000
WT1806R -5A3-50A3 5 A入力エレメント × 3 50 A入力エレメント × 3 1,986,000
WT1806R -5A4-50A2 5 A入力エレメント × 4 50 A入力エレメント × 2 1,986,000
WT1806R -5A5-50A1 5 A入力エレメント × 5 50 A入力エレメント × 1 1,986,000
WT1806R -5A6-50A0 5 A入力エレメント × 6 50 A入力エレメント無し 1,986,000
GP-IBインタフェース -N01 GP-IBインタフェースなし
-C01 GP-IBインタフェース搭載 +35,000
言語 -HE 英語/日本語メニュー
電源コード -D UL /CSA 規格、PSE対応
付加仕様 /EX1*1 外部電流センサー入力(WT1801E用) +24,000
/EX2*1 外部電流センサー入力(WT1802E用) +48,000
/EX3*1 外部電流センサー入力(WT1803E用) +72,000
/EX4*1 外部電流センサー入力(WT1804E用) +96,000
/EX5*1 外部電流センサー入力(WT1805E用) +120,000
/EX6*1 外部電流センサー入力(WT1806E用) +144,000
/G5*2 高調波測定(1系統) +114,000
/G6*2 2系統同時高調波測定(WT1801Eを除く) +227,000
/V1 RGB出力 +57,000
/DA 20チャネルD/A出力 +171,000
/MTR*3 モーター評価機能 +171,000
/AUX*3 2系統外部入力 +171,000
/PD2*1 電流センサー用電源(6 CH) +69,000
■標準付属品
電源コード、脚用ゴム(4個)、電流入力保護カバー、取扱説明書一式*4、D/A用コネクタ(/DA搭載時)、安全端子アダプタ758931(赤黒2個で1セット × 入力エレメント数)
※その他のケーブル、アダプタは必要に応じて手配してください。

*1:シャント抵抗BOXを使用する場合には、/EX1~/EX6、/PD2オプションが必要です。
*2、*3:選択される場合には、どちらか一つを指定してください。
*4:冊子としてスタートガイドが付属します。ユーザーズマニュアルは弊社WEBページよりダウンロードください。
小計

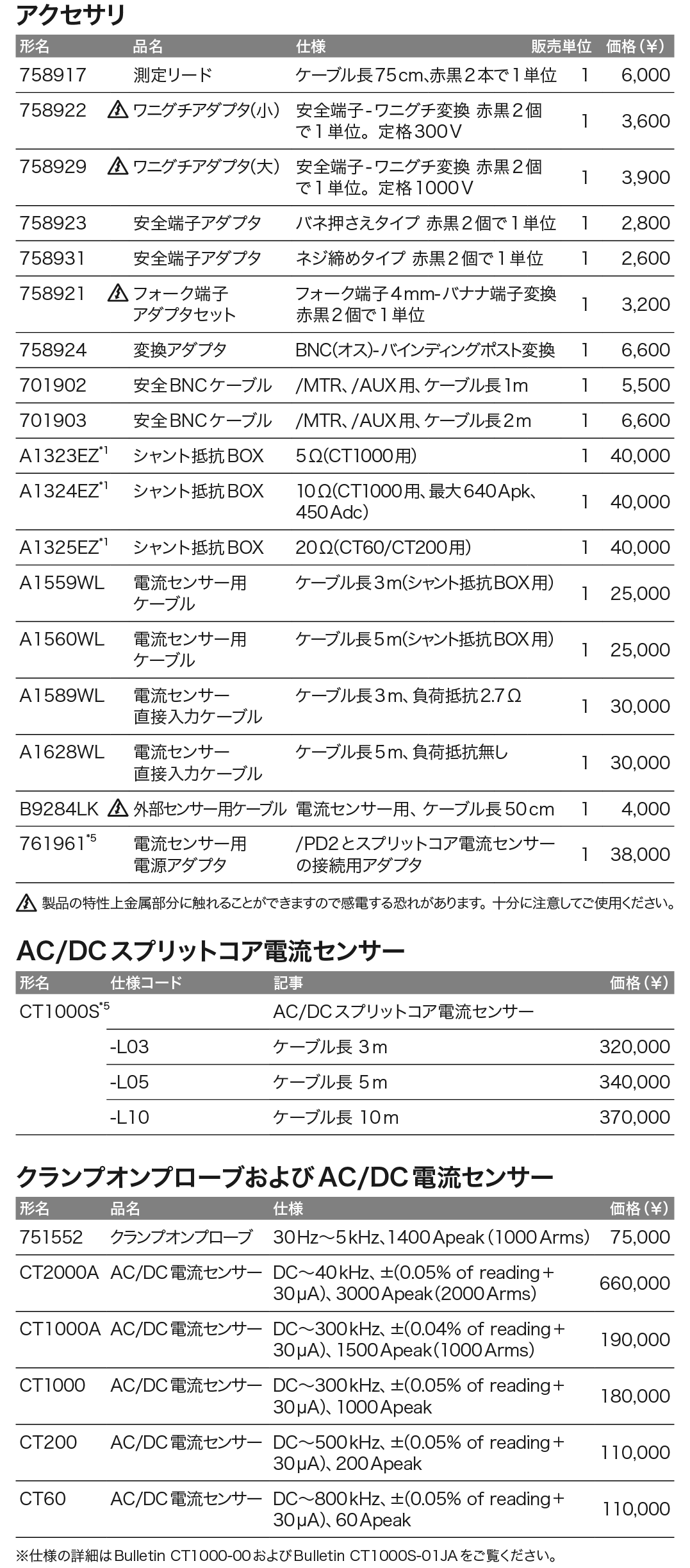

アクセサリ
型名 品名 記事 価格(¥)
758917 測定リード ケーブル長75 cm、赤黒2本で1単位 販売単位1 5,500
758922 ワニグチアダプタ(小) 安全端子-ワニグチ変換 赤黒2個で1単位、定格300 V 販売単位1 2,200
758929 ワニグチアダプタ(大) 安全端子-ワニグチ変換 赤黒2個で1単位、定格1000 V 販売単位1 3,500
758923 安全端子アダプタ バネ押さえタイプ 赤黒2個で1単位 販売単位1 2,800
758931 安全端子アダプタ ネジ締めタイプ 赤黒2個で1単位 販売単位1 2,000
758921 フォーク端子アダプタセット フォーク端子4 mm-バナナ端子変換赤黒2 個で1単位 販売単位1 2,800
758924 変換アダプタ BNC(オス)-バインディングポスト変換 販売単位1 6,600
701902 安全BNCケーブル /MTR、/AUX用、ケーブル長1 m 販売単位1 5,000
701903 安全BNCケーブル /MTR、/AUX用、ケーブル長2 m 販売単位1 6,000
A1323EZ* シャント抵抗BOX 5 Ω(CT1000用) 販売単位1 40,000
A1324EZ* シャント抵抗BOX 10 Ω(CT1000用、最大640 Apk、450 Adc) 販売単位1 40,000
A1325EZ* シャント抵抗BOX 20 Ω(CT60/CT200用) 販売単位1 40,000
A1559WL 電流センサー用ケーブル ケーブル長3 m(シャント抵抗BOX用) 販売単位1 25,000
A1560WL 電流センサー用ケーブル ケーブル長5 m(シャント抵抗BOX用) 販売単位1 25,000
A1589WL 電流センサー直接入力ケーブル ケーブル長3 m、負荷抵抗2.7 Ω 販売単位1 30,000
A1628WL 電流センサー直接入力ケーブル ケーブル長5 m、負荷抵抗無し 販売単位1 30,000
B9284LK 外部センサー用ケーブル 電流センサー用、50 cm 販売単位1 4,000
751552 クランプオンプローブ 30 Hz~5 kHz、1400 Apeak(1000 Arms) 75,000
CT1000S-L03 AC/DCスプリットコア電流センサー ケーブル長3 m 320,000
CT1000S-L05 AC/DCスプリットコア電流センサー ケーブル長5 m 340,000
CT1000S-L10 AC/DCスプリットコア電流センサー ケーブル長10 m 370,000
CT2000A AC/DC電流センサー DC~40 kHz、±(0.05% of reading+30 μA)、3000 Apeak(2000 Arms) 600,000
CT1000A AC/DC電流センサー DC~300 kHz、±(0.04% of reading+30 μA)、1500 Apeak(1000 Arms) 190,000
CT1000 AC/DC電流センサー DC~300 kHz、±(0.05% of reading+30 μA)、1000 Apeak 170,000
CT200 AC/DC電流センサー DC~500 kHz、±(0.05% of reading+30 μA)、200 Apeak 110,000
CT60 AC/DC電流センサー DC~800 kHz、±(0.05% of reading+30 μA)、60 Apeak 110,000
製品の特性上金属部分に触れることができますので感電する恐れがあります。十分に注意してご使用ください。
*シャント抵抗BOXを使用する際には、WT1800R本体に/EXオプションが必要です。
※ 仕様の詳細は電力計用アクセサリカタログBulletin CT1000-00およびBulletin CT1000-01JAをご覧ください。
小計

総計


BNCケーブル 366924

BNC-BNC(1m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥6,000 (税抜)

BNCケーブル 366925

BNC-BNC(2m)
42V以下の低電圧回路にてご使用ください
販売単位:1
価格 ¥7,000 (税抜)

安全BNCケーブル 701902/701903

701902:1000Vrms-CATII(BNC-BNC)、1m
販売単位:1
価格 ¥5,000 (税抜)

701903:1000Vrms-CATII(BNC-BNC)、2m
販売単位:1
価格 ¥6,000 (税抜)

測定リードセット 758917

1000Vrms-CATⅡ、0.75m、安全端子(バナナ オス)‐安全端子(バナナ オス)赤黒2本セット
701959、758921、758922、758929などと組合せて使用
販売単位:1
価格 ¥5,500 (税抜)

フォーク端子アダプタセット 758921

1000Vrms-CATII、赤黒2ヶセット、フォーク端子4mm-バナナ端子(メス)変換
販売単位:1
価格 ¥2,800 (税抜)

A1559WL, A1560WL 電流センサ用ケーブル

A1559WL:ケーブル長3m
販売単位:1
価格 ¥25,000 (税抜)

A1560WL:ケーブル長5m
販売単位:1
価格 ¥25,000 (税抜)

ワニグチアダプタ(小)758922

定格300V、300Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)-ワニグチ変換
販売単位:1
価格 ¥2,200 (税抜)

電流センサー直接接続ケーブル A1589WL

ケーブル長3m、負荷抵抗2.7Ω
販売単位:1
価格 ¥30,000 (税抜)

安全端子アダプタセット 758923

バネ押さえタイプ(バナナ オス)、赤黒2ヶセット
販売単位:1
価格 ¥2,800 (税抜)

外部センサー用ケーブル B9284LK

外部入力接続用ケーブル、50cm、水色
販売単位:1
価格 ¥4,000 (税抜)

電流センサユニット 751522/751524

センサーと電源を一体化し、筐体や配線の最適化設計により優れた耐ノイズ性と高精度測定を実現したセンサーユニット
定格電流 1000Apeak 測定帯域(-3dB)100kHz

電流センサー直接接続ケーブル A1628WL

ケーブル長5m、負荷抵抗無し
販売単位:1
価格 ¥30,000 (税抜)

BNC変換アダプタ 758924

500Vrms-CATII、安全端子(バナナ メス)-BNC(オス)変換
販売単位:1
価格 ¥6,600 (税抜)

ワニグチアダプタ(大)758929

定格1000V、1000Vrms-CATII、赤黒2ヶセット、安全端子(バナナ メス)‐ワニグチ変換
販売単位:1
価格 ¥3,500 (税抜)

安全端子アダプタセット 758931

ネジ締めタイプ(バナナ オス)、赤黒2ヶセット
ケーブル固定用1.5mm六角レンチ(B9317WD)付
販売単位:1
価格 ¥2,000 (税抜)

B8200JQ用ネジ B8200GD

No.4-40 UNC、長さ:3/16inch
販売単位:8
価格 ¥1,200 (税抜)

AC/DCスプリットコア電流センサー CT1000S

AC/DCスプリットコア電流センサーは被測定対象のケーブルを切断することなく大電流を測定できます。電力計、波形測定器での使用が可能です。

出力コネクタ B8200JQ

D-SUB 9ピン(コネクタ側はメス) ネジ2ヶ付
販売単位:1
価格 ¥1,000 (税抜)

負荷抵抗 B8200JR

10Ω/0.25W(4個入り)並列で2.5Ω使用
販売単位:1
価格 ¥2,000 (税抜)

ラックマウント用キット 751535-E4

EIA単装用
販売単位:1
価格¥15,000(税抜)

A1323EZ, A1324EZ, A1325EZ シャント抵抗BOX

A1323EZ:5Ω、±0.05%
販売単位:1
価格 ¥40,000 (税抜)

A1324EZ:10Ω、±0.02%
販売単位:1
価格 ¥40,000 (税抜)

A1325EZ:20Ω、±0.02%
販売単位:1
価格 ¥40,000 (税抜)

ラックマウント用キット 751535-E5

EIA単装用、/PD2オプション付モデル
販売単位:1
価格 ¥15,000 (税抜)

ラックマウント用キット 751535-J4

JIS単装用
販売単位:1
価格¥15,000(税抜)

ラックマウント用キット 751535-J5

JIS単装、/PD2オプション付モデル
販売単位:1
価格 ¥15,000 (税抜)
アプリケーションノート
280 KB
業種:
アプリケーションノート
498 KB
アプリケーションノート
概要:

【検索キー】WT1, WT18, WT180, WT3, WT30, WT5, WT50, WT500, WT

業種:
アプリケーションノート
280 KB
業種:
アプリケーションノート
623 KB
アプリケーションノート
286 KB
業種:
概要:

【検索キー】DL8, DL85, DL850, DL, WT1, WT18, WT180, WT1800, WT

お気軽にお問い合わせ・ご相談ください。


お問い合わせ

Precision Making

トップ
