12bit高分解能多チャネルモデルから省スペースの縦型コンパクトモデルをラインアップ。
軽量ボディーにタッチパネル操作とボタン操作の両方に対応し、使いやすさと業務効率を向上させる様々な機能を搭載したオシロスコープです。
主な特長
- 高速起動
- タッチパネル操作＆ボタン操作
- ロングメモリー
- 豊富なトリガ機能
- ノイズを除去するディジタルフィルター
- ２か所ズーム表示
- ヒストリ機能＆サーチ機能
- 統計処理機能
- シリアルバスのオートセットアップ機能
- 高速データ保存＆転送
YOKOGAWAのDLM5000HDは、最先端の4/8チャネル高分解能オシロスコープです。コンパクトな8チャネル、垂直軸分解能12ビットのオシロスコープで、複雑な高速波形を高分解能で観測・解析でき、微細なノイズやリンギングなどの確認が容易に行えます。回路チェックからトラブルシューティング、高度なタイミング解析まで、幅広いアプリケーションをカバーしています。
DLM3000HDシリーズは、小型軽量コンパクトながら大容量ロングメモリーと豊富な解析機能で好評いただいてきたDLM3000シリーズが電圧軸分解能を拡張し、メモリーを最大1Gポイント（/M3オプション）まで拡張、入力感度やアクイジションレートなど様々な改善を施した、新設計の4チャネルミックスドシグナルオシロスコープです。
DLM5000シリーズは、DLM4000シリーズの機能・操作性を継承しつつ、タッチパネル搭載により使いやすさに磨きをかけた新設計の大画面アナログ 8ch 入力 オシロスコープです。新たに4chモデルも追加されました。2台連結同期により、最大16chの測定が可能で、高度化・高速化するパワーエレクトロニクス、カーエレクトロニクス、メカトロニクス開発に最適です。
DLM3000シリーズは、小型軽量コンパクトながら大容量ロングメモリーと豊富な解析機能で好評いただいてきたDLM2000シリーズに、直観的操作が可能なタッチスクリーンを搭載、メモリーを最大500Mポイント（/M2オプション）まで拡張、入力感度やアクイジションレートなど様々な改善を施した、新設計の2/4チャネルミックスドシグナルオシロスコープです。
見積もりのご相談
絞り込み条件
入力チャネル数 >= サンプルレート >= 周波数帯域 >= 分解能 >= 画面サイズ >=
|
形名
|
DLM3022/ DLM3032/ DLM3052
|
DLM3024/ DLM3034/ DLM3054
|
DLM3034HD/ DLM3054HD
|
DLM5034/ DLM5054
|
DLM5038/ DLM5058
|
DLM5034HD/ DLM5054HD
|
DLM5038HD/ DLM5058HD
|
|

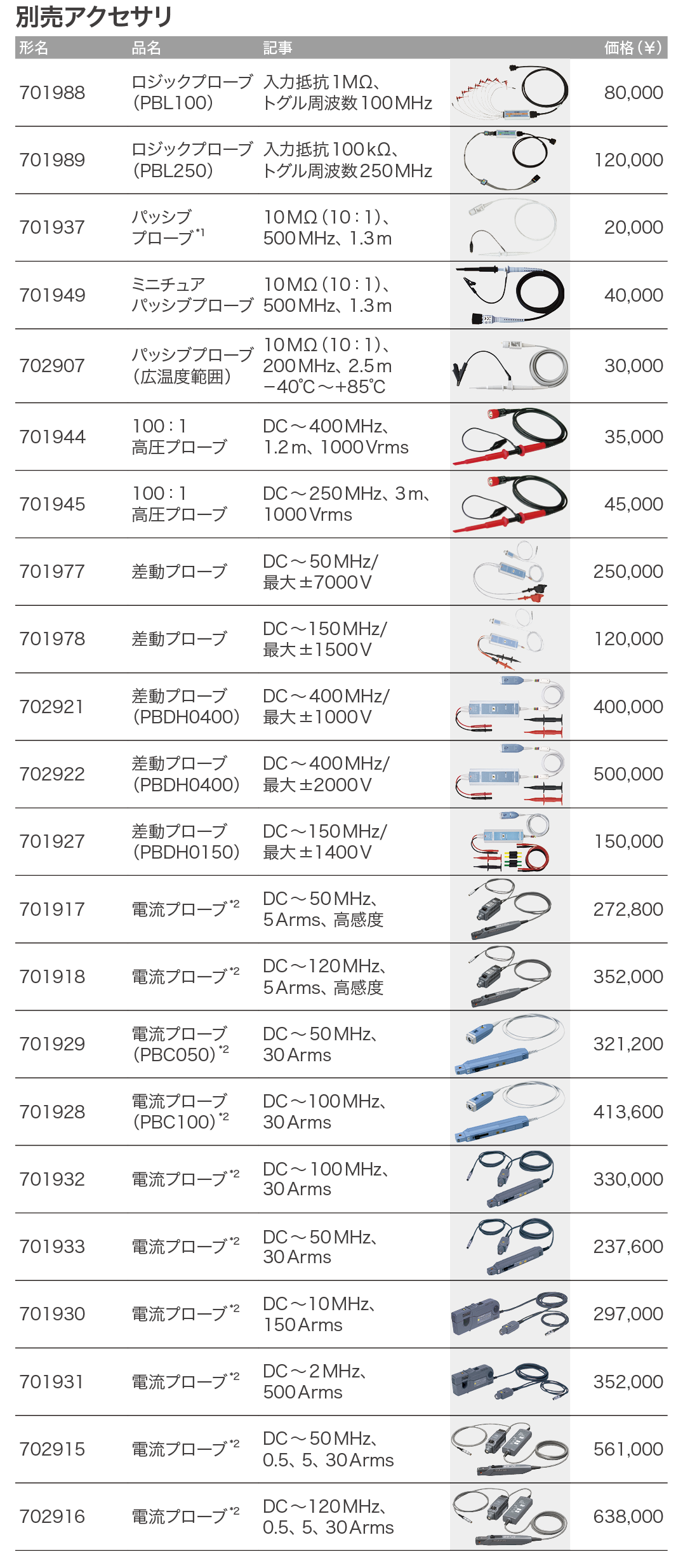

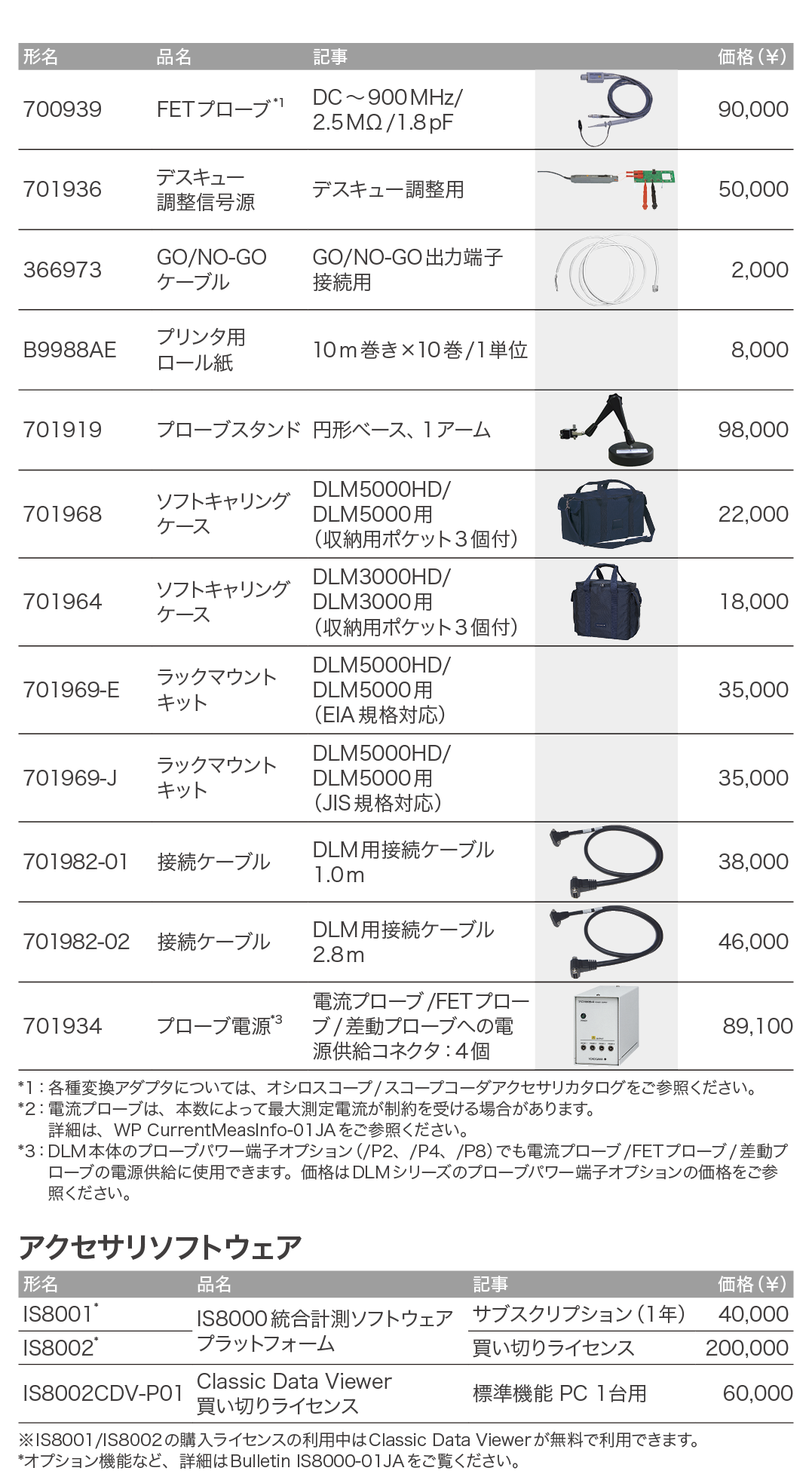

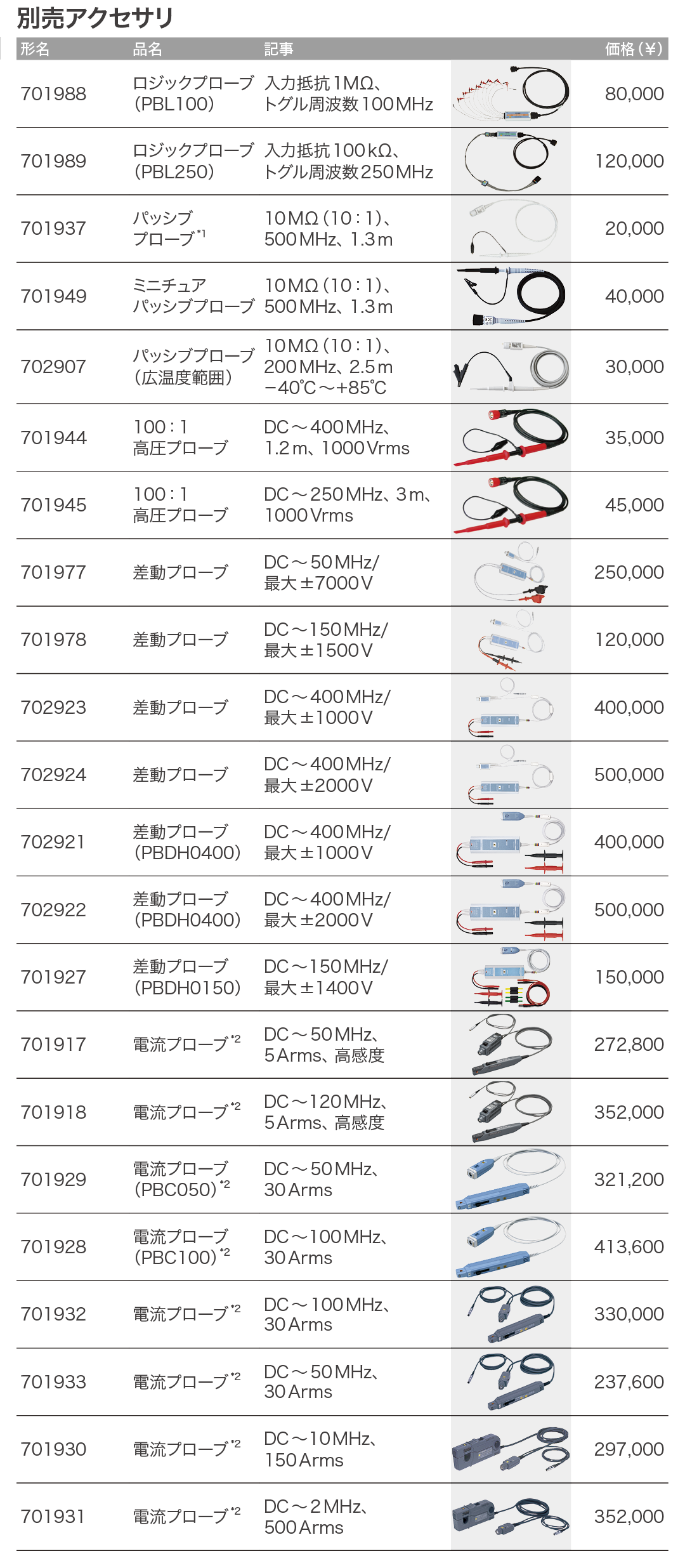

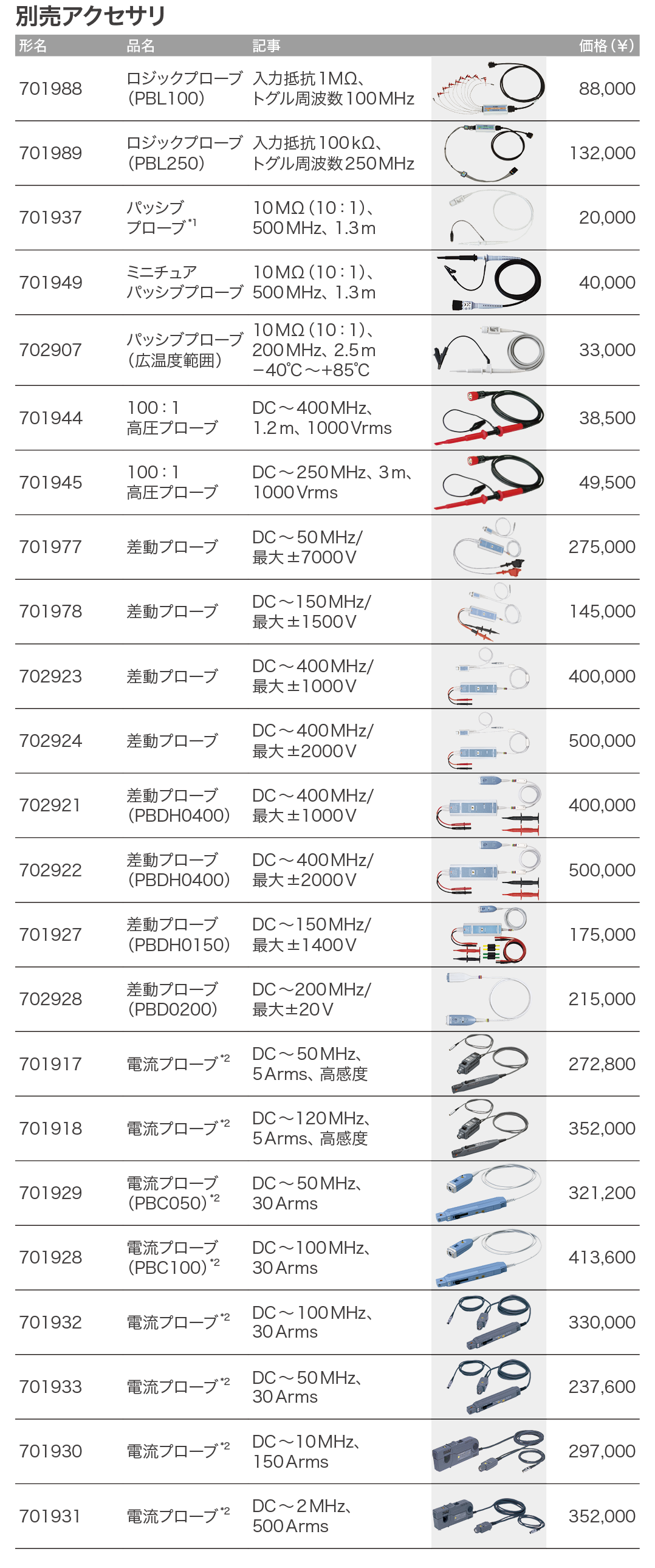

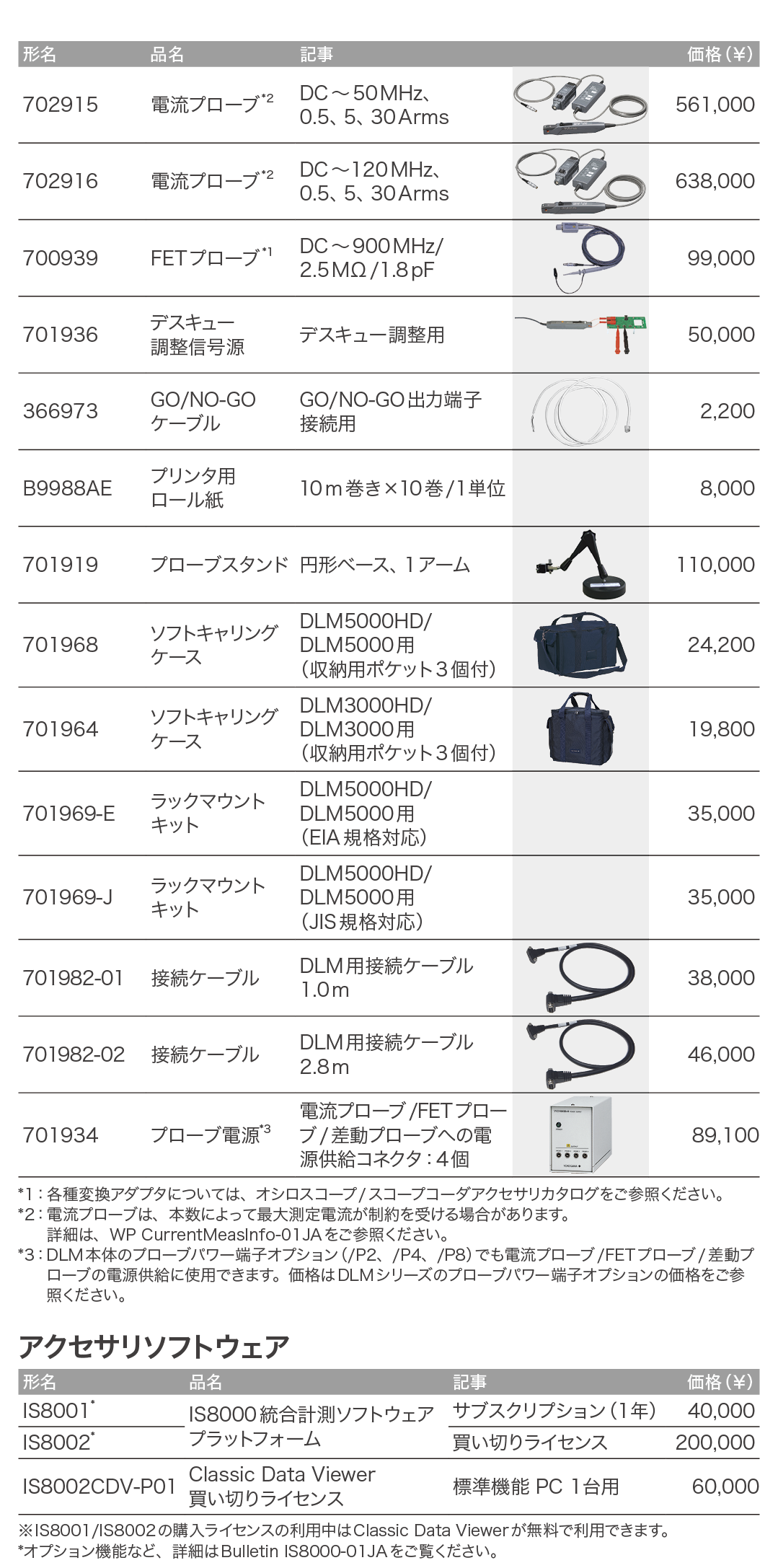

価格
|
DLM3022: ￥532,000 DLM3032: ￥770,000 DLM3052: ￥901,000
|
DLM3024: ￥830,000 DLM3034: ￥1,008,000 DLM3054: ￥1,223,000
|
DLM3034HD: ￥1,374,000 DLM3054HD: ￥1,670,000
|
DLM5034: ￥1,210,000 DLM5054: ￥1,486,000
|
DLM5038: ￥2,036,000 DLM5058: ￥2,587,000
|
DLM5034HD: ￥1,780,000 DLM5054HD: ￥2,190,000
|
DLM5038HD: ￥2,980,000 DLM5058HD: ￥3,800,000
|
|
最大サンプルレート
|
2.5 GS/s
|
2.5 GS/s
|
2.5 GS/s
|
2.5 GS/s
|
2.5 GS/s
|
2.5 GS/s
|
2.5 GS/s
|
|
周波数帯域
|
DLM3022: 200 MHz DLM3032: 350 MHz DLM3052: 500 MHz
|
DLM3024: 200 MHz DLM3034: 350 MHz DLM3054: 500 MHz
|
DLM3034HD: 350 MHz DLM3054HD: 500 MHz
|
DLM5034: 350 MHz DLM5054: 500 MHz
|
DLM5038: 350 MHz DLM5058: 500 MHz
|
DLM5034HD: 350 MHz DLM5054HD: 500 MHz
|
DLM5038HD: 350 MHz DLM5058HD: 500 MHz
|
|
アナログ入力 チャネル数
|
2 ch
|
4ch （ロジック入力使用時は3ch）
|
4ch （ロジック入力使用時は3ch）
|
4ch
|
8ch
|
4ch
|
8ch
|
|
ロジック入力
|
-
|
8ビット
|
8ビット
|
16ビット(標準) 32ビット(オプション)
|
16ビット(標準) 32ビット(オプション)
|
16ビット(標準) 32ビット(オプション)
|
16ビット(標準) 32ビット(オプション)
|
|
電圧軸感度 設定範囲
|
1 MΩ入力時: 500μV/div～10 V/div, 50 Ω入力時: 500μV/div～1 V/div
|
1 MΩ入力時: 500μV/div～10 V/div, 50 Ω入力時: 500μV/div～1 V/div
|
1 MΩ入力時: 500μV/div～10 V/div, 50 Ω入力時: 500μV/div～1 V/div
|
1 MΩ入力時: 500μV/div～10 V/div, 50 Ω入力時: 500μV/div～1 V/div
|
1 MΩ入力時: 500μV/div～10 V/div, 50 Ω入力時: 500μV/div～1 V/div
|
1 MΩ入力時: 500μV/div～10 V/div, 50 Ω入力時: 500μV/div～1 V/div
|
1 MΩ入力時: 500μV/div～10 V/div, 50 Ω入力時: 500μV/div～1 V/div
|
|
入力カップリング
|
AC 1MΩ, DC 1MΩ, DC 50Ω
|
AC 1MΩ, DC 1MΩ, DC 50Ω
|
AC 1MΩ, DC 1MΩ, DC 50Ω
|
AC 1MΩ, DC 1MΩ, DC 50Ω
|
AC 1MΩ, DC 1MΩ, DC 50Ω
|
AC 1MΩ, DC 1MΩ, DC 50Ω
|
AC 1MΩ, DC 1MΩ, DC 50Ω
|
|
入力インピーダンス
|
1 MΩ±1.0%, 50 Ω±1.0%
|
1 MΩ±1.0%, 50 Ω±1.0%
|
1 MΩ±1.0%, 50 Ω±1.0%
|
1 MΩ±1.0%, 50 Ω±1.0%
|
1 MΩ±1.0%, 50 Ω±1.0%
|
1 MΩ±1.0%, 50 Ω±1.0%
|
1 MΩ±1.0%, 50 Ω±1.0%
|
|
最大入力電圧
|
1 MΩ入力時: 300 Vrms以下かつ400Vpeak以下 50 Ω入力時: 5 Vrms以下かつ10 Vpeak以下
|
1 MΩ入力時: 300 Vrms以下かつ400Vpeak以下 50 Ω入力時: 5 Vrms以下かつ10 Vpeak以下
|
1 MΩ入力時: 300 Vrms以下かつ400Vpeak以下 50 Ω入力時: 5 Vrms以下かつ10 Vpeak以下
|
1 MΩ入力時: 300 Vrms以下かつ400Vpeak以下 50 Ω入力時: 5 Vrms以下かつ10 Vpeak以下
|
1 MΩ入力時: 300 Vrms以下かつ400Vpeak以下 50 Ω入力時: 5 Vrms以下かつ10 Vpeak以下
|
1 MΩ入力時: 300 Vrms以下かつ400Vpeak以下 50 Ω入力時: 5 Vrms以下かつ10 Vpeak以下
|
1 MΩ入力時: 300 Vrms以下かつ400Vpeak以下 50 Ω入力時: 5 Vrms以下かつ10 Vpeak以下
|
|
トリガタイプ （標準）
|
Edge, Edge OR, Pulse Width, Timeout, Pattern, Runt, Rise/Fall Time, Interval, Window, Window OR, TV, User Define serial pattern, A Delay B, A to B(N)
|
Edge, Edge OR, Pulse Width, Timeout, Pattern, Runt, Rise/Fall Time, Interval, Window, Window OR, TV, User Define serial pattern, A Delay B, A to B(N)
|
Edge, Edge OR, Pulse Width, Timeout, Pattern, Runt, Rise/Fall Time, Interval, Window, Window OR, TV, User Define serial pattern, A Delay B, A to B(N)
|
Edge, Edge OR, Pulse Width, Timeout, Pattern, Runt, Rise/Fall Time, Interval, Window, Window OR, TV, User Define serial pattern, A Delay B, A to B(N)
|
Edge, Edge OR, Pulse Width, Timeout, Pattern, Runt, Rise/Fall Time, Interval, Window, Window OR, TV, User Define serial pattern, A Delay B, A to B(N)
|
Edge, Edge OR, Pulse Width, Timeout, Pattern, Runt, Rise/Fall Time, Interval, Window, Window OR, TV, User Define serial pattern, A Delay B, A to B(N)
|
Edge, Edge OR, Pulse Width, Timeout, Pattern, Runt, Rise/Fall Time, Interval, Window, Window OR, TV, User Define serial pattern, A Delay B, A to B(N)
|
|
トリガタイプ （オプション）
|
-
|
UART/ I2C/ SPI/ FlexRay/ CAN/ CAN FD/ LIN/ SENT/ CXPI/ PSI5 Airbag
|
UART/ I2C/ SPI/ FlexRay/ CAN/ CAN FD/ LIN/ SENT/ CXPI/ PSI5 Airbag
|
UART/ I2C/ SPI/ FlexRay/ CAN/ CAN FD/ LIN/ SENT/ CXPI/ PSI5 Airbag
|
UART/ I2C/ SPI/ FlexRay/ CAN/ CAN FD/ LIN/ SENT/ CXPI/ PSI5 Airbag
|
UART/ I2C/ SPI/ FlexRay/ CAN/ CAN FD/ LIN/ SENT/ CXPI/ PSI5 Airbag
|
UART/ I2C/ SPI/ FlexRay/ CAN/ CAN FD/ LIN/ SENT/ CXPI/ PSI5 Airbag
|
|
垂直軸分解能
|
8 bit 最大12 bit（高分解能モード）
|
8 bit 最大12 bit（高分解能モード）
|
12 bit 最大16 bit（高分解能モード）
|
8 bit 最大12 bit（高分解能モード）
|
8 bit 最大12 bit（高分解能モード）
|
12 bit 最大16 bit（高分解能モード）
|
12 bit 最大16 bit（高分解能モード）
|
|
時間軸 設定範囲
|
1 ns/div ～ 500 s/div
|
1 ns/div ～ 500 s/div
|
1 ns/div ～ 500 s/div
|
1 ns/div ～ 500 s/div
|
1 ns/div ～ 500 s/div
|
1 ns/div ～ 500 s/div
|
1 ns/div ～ 500 s/div
|
|
最大レコード長 （標準）
|
125 Mポイント
|
125 Mポイント
|
125 Mポイント
|
125 Mポイント
|
125 Mポイント
|
125 Mポイント
|
125 Mポイント
|
|
最大レコード長 （オプション）
|
-
|
500 Mポイント
|
1 Gポイント
|
500 Mポイント
|
500 Mポイント
|
1 Gポイント
|
1 Gポイント
|
|
内蔵メディアドライブ（標準）
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
内蔵ストレージ
|
標準：約300MB オプション：約60GB
|
標準：約300MB オプション：約60GB
|
標準：約300MB オプション：約60GB
|
標準：約1.7GB オプション：約64GB
|
標準：約1.7GB オプション：約64GB
|
標準：約1.7GB オプション：約64GB
|
標準：約1.7GB オプション：約64GB
|
|
通信インタフェース （標準）
|
USB3.0, Ethernet
|
USB3.0, Ethernet
|
USB3.0, Ethernet
|
USB3.0, Ethernet
|
USB3.0, Ethernet
|
USB3.0, Ethernet
|
USB3.0, Ethernet
|
|
通信インタフェース （オプション）
|
GP-IB
|
GP-IB
|
GP-IB
|
GP-IB
|
GP-IB
|
GP-IB
|
GP-IB
|
|
詳細備考
|
USBストレージ機能
|
USBストレージ機能
|
USBストレージ機能、最大8ch同期測定を実現する2台連結機能”DLMsync”（/SYオプション）、IEEE1588スレーブ機能対応
|
USBストレージ機能、最大16ch同期測定を実現する2台連結機能”DLMsync”（/SYNオプション）、IEEE1588スレーブ機能対応
|
USBストレージ機能、最大16ch同期測定を実現する2台連結機能”DLMsync”（/SYNオプション）、IEEE1588スレーブ機能対応
|
USBストレージ機能、最大16ch同期測定を実現する2台連結機能”DLMsync”（/SYオプション）、IEEE1588スレーブ機能対応
|
USBストレージ機能、最大16ch同期測定を実現する2台連結機能”DLMsync”（/SYオプション）、IEEE1588スレーブ機能対応
|
|
その他オプション
|
内蔵プリンタ、プローブパワー端子
|
内蔵プリンタ、メモリー拡張、ユーザー定義演算、電源解析機能、シリアルバストリガ&解析、プローブパワー端子
|
内蔵プリンタ、メモリー拡張、ユーザー定義演算、電源解析機能、シリアルバストリガ&解析、プローブパワー端子、IEEE1588マスター機能（/CYオプション）
|
内蔵プリンタ、メモリー拡張、ユーザー定義演算、電源解析機能、シリアルバストリガ&解析、プローブパワー端子
|
内蔵プリンタ、メモリー拡張、ユーザー定義演算、電源解析機能、シリアルバストリガ&解析、プローブパワー端子
|
内蔵プリンタ、メモリー拡張、ユーザー定義演算、電源解析機能、シリアルバストリガ&解析、プローブパワー端子、IEEE1588マスター機能（/CYオプション）
|
内蔵プリンタ、メモリー拡張、ユーザー定義演算、電源解析機能、シリアルバストリガ&解析、プローブパワー端子、IEEE1588マスター機能（/CYオプション）
|
|
ディスプレイ
|
8.4型XGAカラーTFT LCD (静電容量式タッチパネル)
|
8.4型XGAカラーTFT LCD (静電容量式タッチパネル)
|
8.4型XGAカラーTFT LCD (静電容量式タッチパネル)
|
12.1型XGAカラーTFT LCD (静電容量式タッチパネル)
|
12.1型XGAカラーTFT LCD (静電容量式タッチパネル)
|
12.1型XGAカラーTFT LCD (静電容量式タッチパネル)
|
12.1型XGAカラーTFT LCD (静電容量式タッチパネル)
|
|
外形寸法 (W x H x D) ※突起部を除く
|
226 x 293 x 193 mm
|
226 x 293 x 193 mm
|
226 x 293 x 193 mm
|
426 x 266 x 180 mm
|
426 x 266 x 180 mm
|
426 x 266 x 180 mm
|
426 x 266 x 180 mm
|
|
質量
|
約 4.2 kg
|
約 4.2 kg
|
約 4.2 kg
|
約 7.3 kg
|
約 7.3 kg
|
約 7.3 kg
|
約 7.3 kg
|
お電話によるお問い合わせ
横河計測 カスタマサポートセンター
フリーダイヤル：0120-137-046
受付時間：平日 9:00-12:00、13:00-17:00
記載内容は2024年10月1日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。
