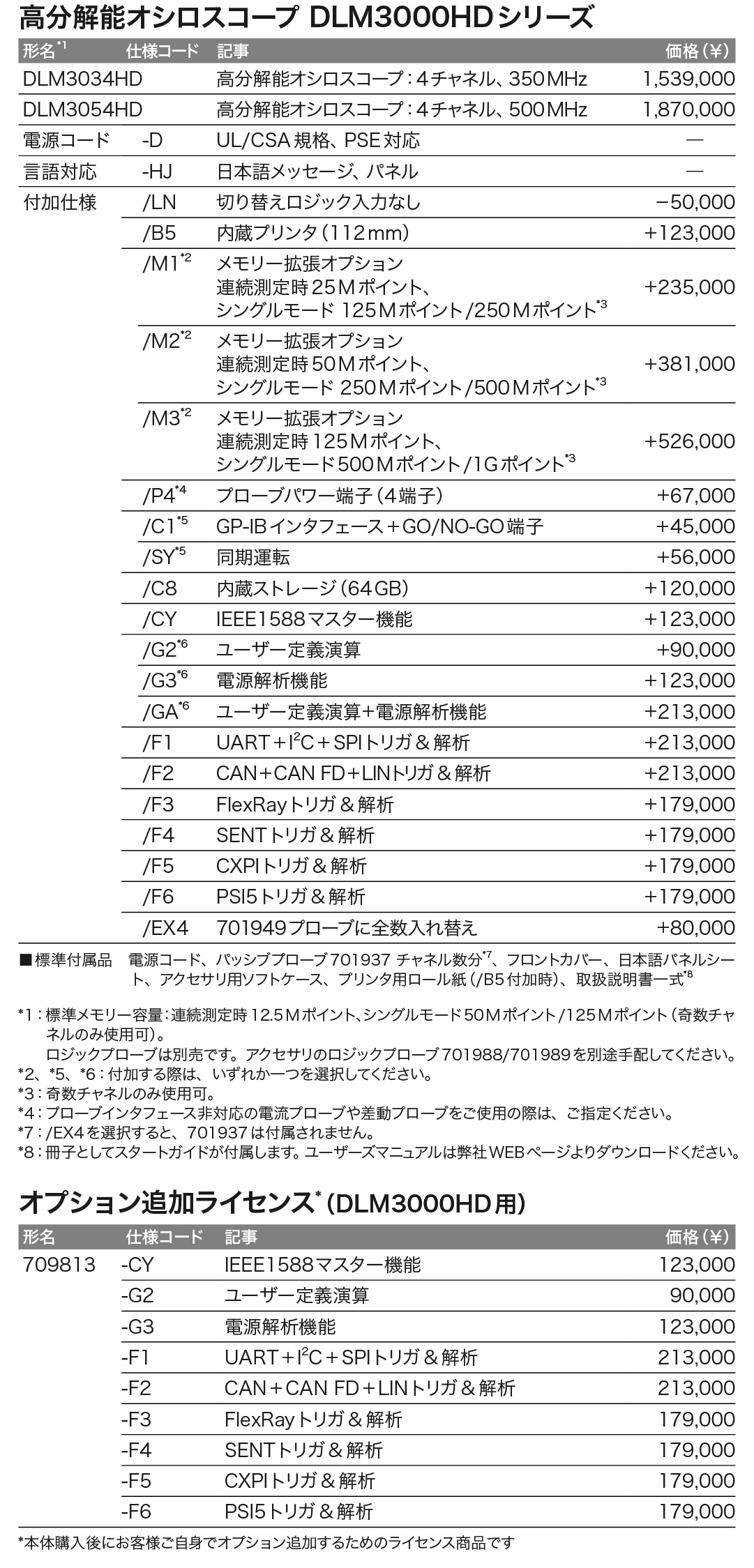

高分解能オシロスコープ DLM3000HDシリーズ

常時12 bitの高分解能

インバータのスイッチングに伴い発生するリンギングなどの微小な変化をより正確に観測できます。波形の全体像を確認しながら、微細な変化を正確にとらえる最適なレンジ設定が可能となります。

最高2.5 GS/s（全チャネル同時） 、最大1Gポイント大容量メモリー

DLM3000HDは、シングルで最大1Gポイント（奇数チャネルのみ）、繰り返しで最大125 Mポイントの波形取り込みができるメモリーを搭載しているため、サンプルレートを下げることなく長時間の測定が可能です。

〈基本関係式〉　測定時間 ＝ レコード長 ÷ サンプルレート

サンプルレートと測定時間の関係（1Gポイントでの場合）

サンプルレートが低すぎる
サンプルレートが十分に高い

メモリー容量が不十分なオシロスコープでは、長時間測定時にはサンプルレートの低下により、波形を的確に捕捉できない場合があるので注意が必要です。

便利なヒストリ機能

DLMシリーズでは過去に取り込んだ波形（ヒストリ波形）を最大200,000枚、アクイジションメモリーに保持しています。ヒストリ機能ではヒストリ波形のうち、指定した1波形を画面に表示、または全ての波形の一括表示が可能です。ヒストリ波形に対してはカーソル測定、演算などができます。ヒストリ機能により、トリガで捕捉しにくい波形に対しても、さかのぼって波形を確認できます。

ヒストリサーチ機能

DLM3000HDでは最大200,000枚もの膨大なヒストリ波形から、条件に合う波形を呼び出すために、強力なヒストリサーチ機能があります。画面上に注目する波形の一部を捕らえる四角いゾーンを指定する方法、測定した波形全体を取り囲むようなゾーンを指定する方法、多角形（ポリゴン）のゾーン指定など、直観的で簡単な波形サーチ機能が用意されています。
また、電圧やパルス幅の異常値など注目する値が分かっているときは、波形パラメータでのサーチも可能です。

方形ゾーン

さらなる多チャネルへのご要望にお応えする2台同期機能

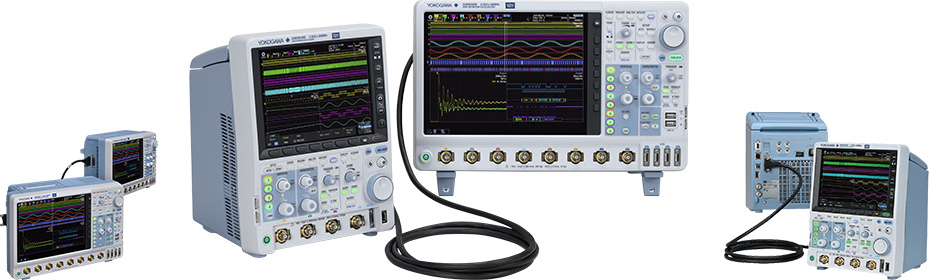

“DLMsync”（/SYオプション）

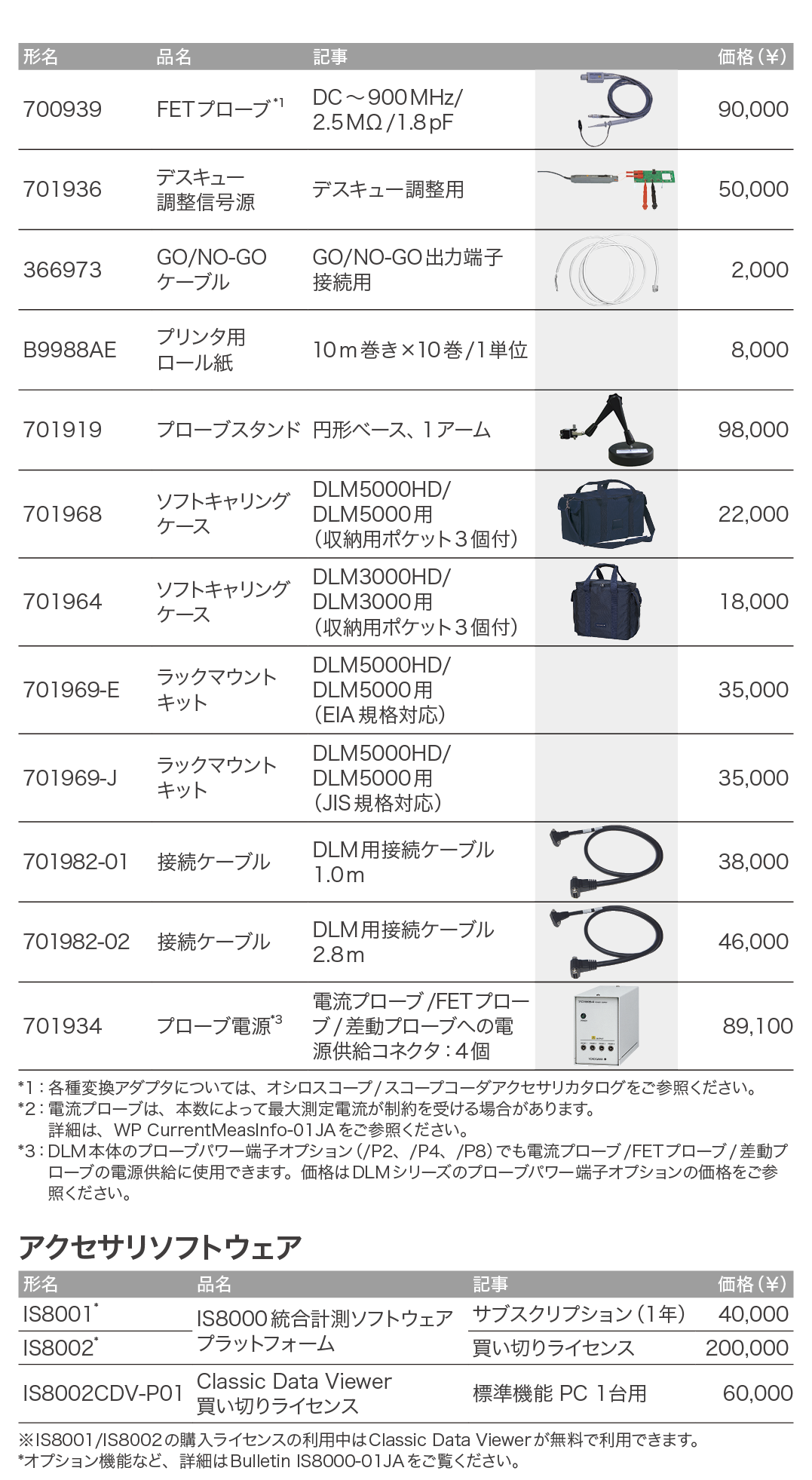

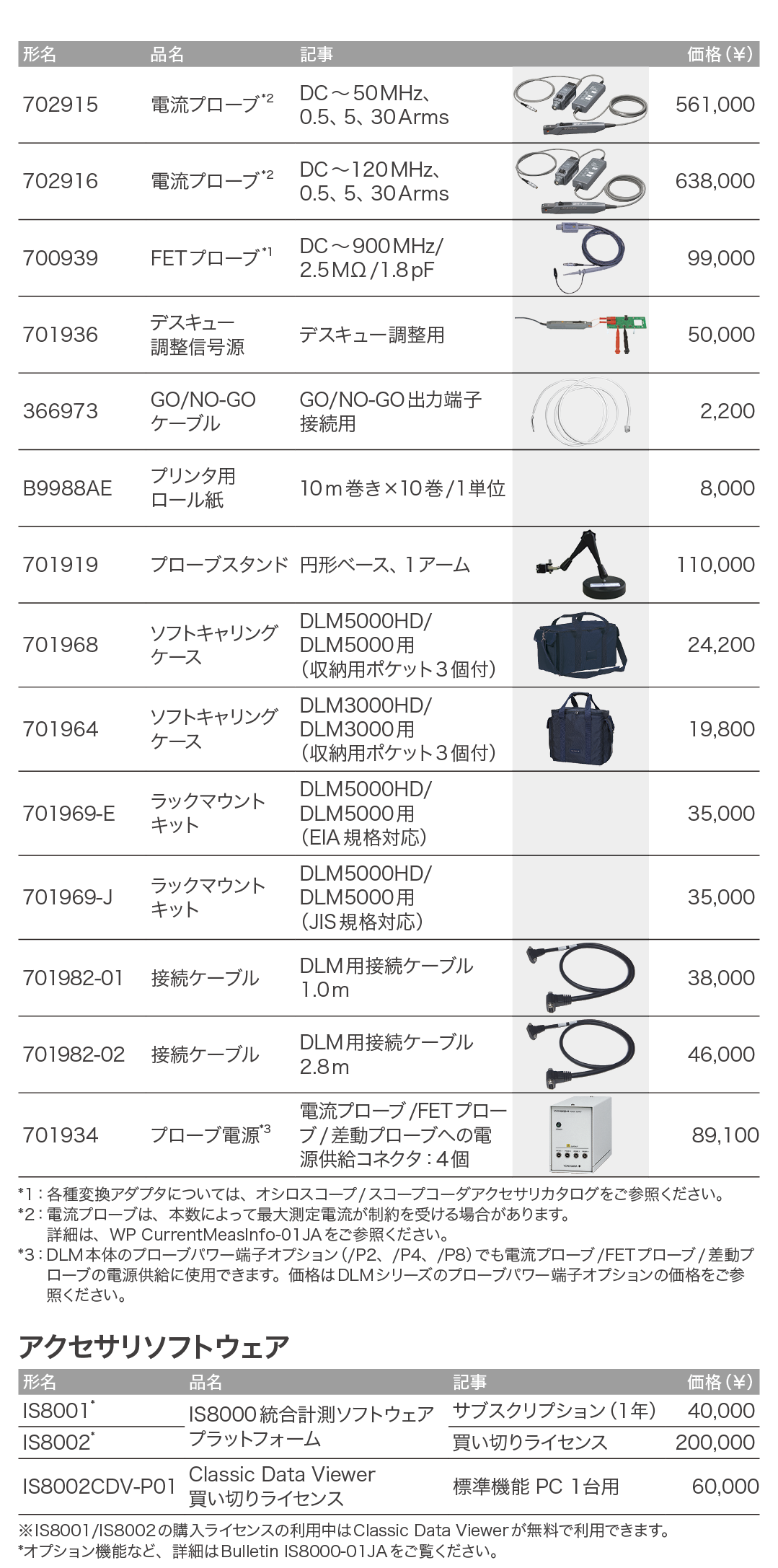

2台のDLM3000HD（/SYオプション付き）を専用接続ケーブル（701982）で接続することにより、最大でアナログ8ch、または、アナログ7ch+ロジック8bit、または、アナログ6ch+ロジック16bitの同期測定が可能になります。捕捉波形はそれぞれのユニットで表示されます。
メインユニットのトリガで同期し、レコード長やサンプルレート、アクイジションの設定、横軸スケールの設定など共通項目は連動するので、まるで1台のオシロスコープのように使えます。
*DLM3000HDは購入時オプション対応。※2台同期運転は同一機種のみ接続可能です。異なる機種の接続はできません。

時刻同期IEEE1588 マスター機能（/CYオプション）

DLM3000HDは、IEEE1588を利用した時刻同期計測のマスター機となることができます。
高価なPTPグランドマスターが必要なく、簡単にIEEE1588同期測定対応の機器と同期計測が可能です。
また、統合計測ソフトウェアプラットフォームIS8000と組み合わせることで、同期測定データをまとめて同一時間軸上で統合解析が可能です。
※ IEEE1588は、ネットワーク接続された測定器と制御システムの高精度時刻同期プロトコルのための規格。誤差1μs以下の高精度なクロック同期を実現。

高い耐ノイズ性能

DLM3000HDは劣悪なノイズ環境下でのタッチパネルが誤動作しにくい設計となっています。

省スペース設計

DLM3000HDは見やすさと使いやすさを考慮して設計されたコンパクトな縦型オシロスコープです。縦型の形状は、ディスプレイをメニューの上に配置することが可能になり 機体を使用者の近くに配置することでデスクやテストベンチの占有面積を最小限に抑えることができます。

設置面積はA4サイズの約2/3
（奥行き約20 cm）

豊富な表示バリエーション

DLMシリーズでは大型のタッチスクリーンを搭載。多チャネルのアナログ信号を詳細に観測したり、パラメータやズーム画面の表示、XY 表示、FFT 解析結果などデバッグに有効な情報を一度に表示することができます。

多彩なトリガ

手軽で簡単に設定できるエッジトリガ、複雑な現象をとらえるエンハンストトリガやBトリガなど、アナログ入力とロジック入力を組み合わせた多彩なトリガ機能を搭載。ディジタルトリガ方式を採用したことで、誤差やジッターの少ない正確なトリガを実現しています。

便利なフィルター機能

ノイズ除去に最適 ― 8 kHzから200 MHzまで幅広く対応したフィルター ―
カットオフ周波数8 kHzから200 MHzまで15種類のローパスフィルターが各チャネルに搭載されています。帯域制限された波形が内部のメモリーに保持されます。リアルタイムフィルターを使うとノイズが重畳した信号でも安定したトリガがかけられます。

ズーム&サーチ機能

ロングメモリーに取り込んだ多チャネルの波形は、横軸にも縦軸にも拡大して詳細を観測する必要があります。DLMシリーズはズーム専用のキーと拡大縮小のノブがあるので、見たい箇所をすぐにズームアップできます。また、タッチスクリーンを使ってスクリーン上で拡大したい領域を指定することでズームアップも可能です。

タッチスクリーン

波形のポジション移動やスケールの変更、カーソルの移動など、タッチスクリーンを使うことで波形から視線を離さず操作ができます。
また、波形の一部をズームしたいときは、画面上で指を斜めにスワイプして領域を指定するRectズーム機能を使うと簡単にズームアップができるようになります。ダイアログに展開される選択肢を選ぶ時も直接タッチすればいいので、セレクトキーによるわずらわしさから解放されます。

ハイブリッドチャネル

4チャネルでは足りない場合にもフレキシブルに対応
DLM3000HDは、CH4のアナログ入力をロジック8 bitに切り替えて、アナログ3チャネル＆ロジック8 bitのMSO（ミックスドシグナルオシロスコープ）として機能します。
ロジック入力はデータ信号/制御信号の観測やトリガソースとして使用できるだけでなく、I2CバスやSPIバスなどのシリアルバス解析にも使用できます。

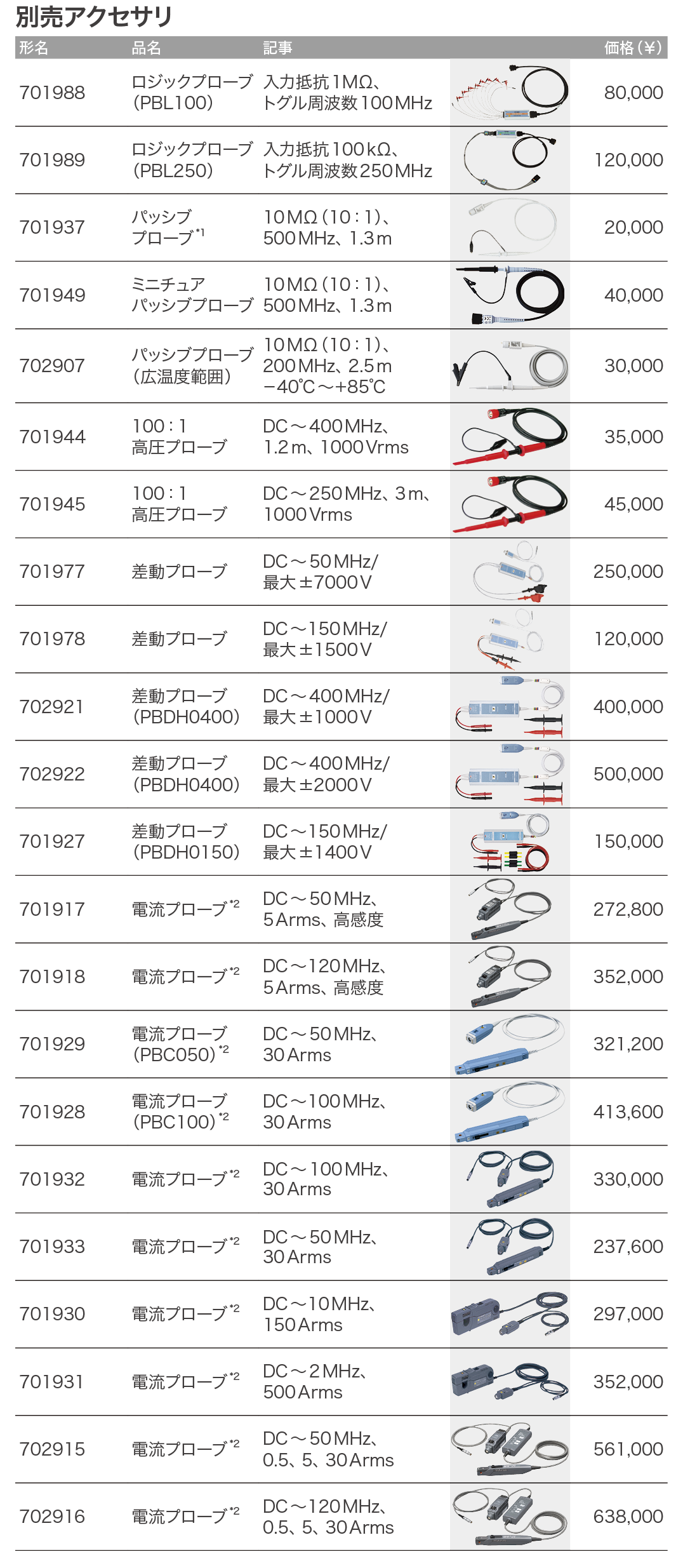

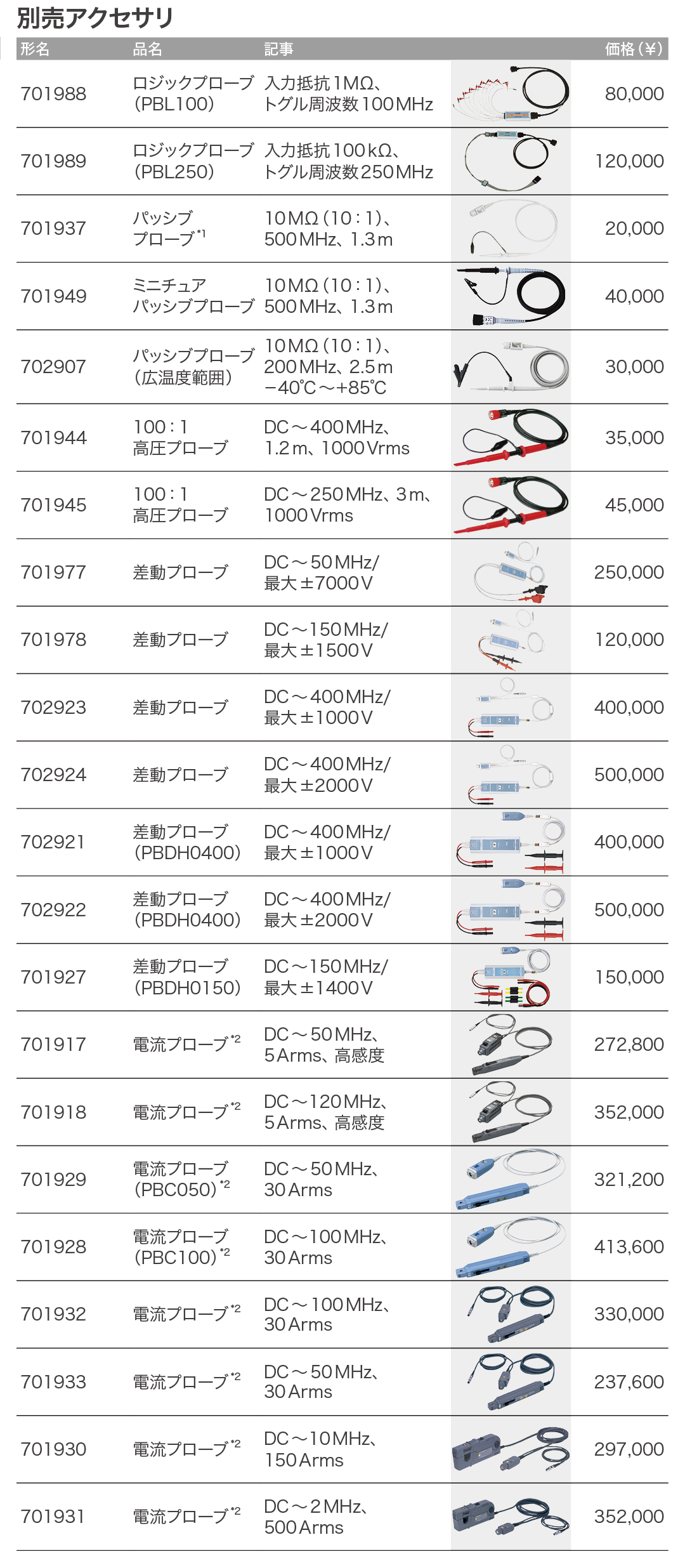

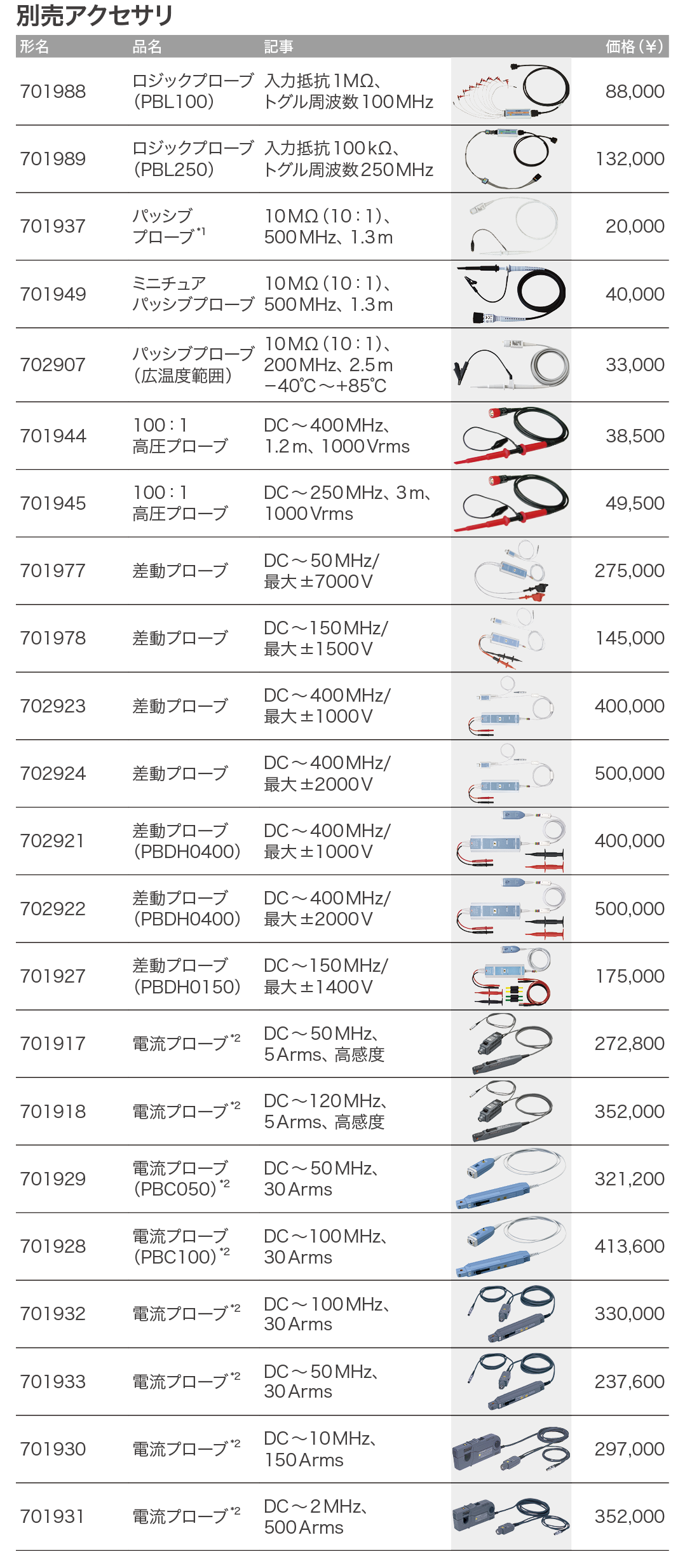

※ ロジック入力には、別売のロジックプローブが必要です。

業務効率向上に役立つ機能群

波形パラメータの自動測定、トレンド表示

メジャー機能と統計処理
29種類の波形パラメータを搭載し、最大120個まで同時に自動測定できます（メジャー機能）。また、波形パラメータを繰り返し測定し、平均/最大/最小/標準偏差などの統計値を表示できます。さらに、1画面内の波形を自動的にサイクルごとに区切った上でのパラメータ測定も可能です。この機能によって、1画面内の周期変動を測定することができます。

トレンド表示、ヒストグラム表示
パラメータ測定結果は数値としての表示だけでなく、トレンドやヒストグラム表示ができ、変化やばらつきの様子を視覚的に確認できます。
複数波形間の周期、パルス幅、振幅などの波形パラメータ変動や一画面内の波形の周期変動等のトレンド表示したり、値の分布をヒストグラムで確認できます。

電圧値、時間差を自動で読み取り

カーソル測定
表示されている波形にカーソルを当てて、カーソルと波形の交点の各種測定値を表示できます。
測定項目に合わせて5種類用意しています。
ΔT、ΔV、ΔT＆ΔV、マーカー、角度カーソルがあります。

ΔT＆ΔVカーソルでの電圧値、時間差測定画面例

周波数解析機能

FFT解析
最大4つのFFT解析を同時に実行可能です。FFTはCH1〜CH4までの実波形の他、演算波形に対しても実行できます。フィルターをかけて帯域制限した波形の周波数成分の解析や、回転体の周期変動の周波数解析などが可能です。自動ピーク検出も可能です。

FFT 解析画面例

ワンタッチで波形を残す

スナップショット
スナップショットキーを押すと、その時に表示されている波形を画面に白いトレースで残すことができます。
キーを押すたびに画面に追記されますので、複数の波形を比較する場合に有効です。また、画面に記録されたスナップショットのデータは、ファイルに保存・読み出しが可能ですので、比較用の基準波形としても利用できます。

保存ファイルをイメージで確認

サムネイル表示
波形データ、波形イメージデータ、Wave-Zoneファイルのサムネ イルが画面で表示されます。イメージとファイル名が表示されますので、画面イメージを確認しながらファイルのコピーや削除ができます。また、1つのファイルを拡大しファイルの確認も可能です。

ファイル読出時のサムネイル表示例

アクションオントリガ、GO/NO-GO機能

トリガ条件、ゾーン波形、波形パラメータなどを条件に合否（GO/NOGO）を判定します。トリガ検出時、あるいはNO-GOの場合には、ブザーを鳴らす、その時の波形データを保存する、指定アドレスにメールを送信するなどを同時に行うことができます。異常が起きたときの波形を保存できるので、後でその時の現象を確認、解析できます。

グラフィカル・オンライン・ヘルプ

オシロスコープの機能や操作について、ロジックポート上部の「？」マークのキーを押すとグラフィカルで詳細な説明が表示されます。取扱説明書を見なくても、機能を製品画面で確認できます。

シリアルバス解析機能オプション（/F1～/F6）

UART（RS232）/I²C/SPI/CAN/CAN FD/LIN/FlexRay/SENT/CXPI/PSI5 Airbag

組み込みシステムや車載用の各種シリアルバス信号でのトリガ、デコード表示解析が可能です。また、I²C/SPI/UART/SENTは、ロジック入力でも利用できます。バスの波形品位を観測する必要がないときは、ロジック入力でデコードや解析が可能です。

独自のシリアルバスオートセットアップ

ビットレートや電圧レベルなどの面倒な初期設定は一切不要。自動で入力されている信号を判断しセットアップします。さらに、DLM3000HDでは取り込み済みの波形に対してもセットアップが可能です。設定時間を大幅に短縮するだけでなく、設定ミスを防ぐこともできます。

最大4バス同時解析

4つのバスを同時に解析し、波形に対応したデコード表示やリスト表示が可能です。
2画面ズームと組み合わせれば、速度の異なるバスが混在している場合でも詳細に確認できます。

ユーザー定義演算オプション（/G2）

各種関数式を組み合わせ、自由に演算式を設定し、演算結果の表示が可能です。PWM波形用デューティー演算、F/V変換、ローパス/ハイパス/バンドパスフィルター、移動平均、微分積分、三角関数、指数/対数関数、複数チャネル四則演算、ロジック信号D/A演算等の演算式が使用できます。FFT演算機能も拡張されます。

電源解析機能オプション（/G3）

スイッチング損失の解析機能

電圧・電流波形から、スイッチング損失［V（t） × i（t）］を演算します。ターンオン/オフの個別損失計算、導通損失を含めた損失、50 Hz/60 Hz周期の⾧周期での損失など、多様な解析手法に対応しています。また、サイクルモードを用いることで、損失を求める積分演算の範囲をスイッチング周期で切り出せるため、より正確な解析が可能です。

電力パラメータ測定

最大2組の電圧、電流波形に対して有効電力/皮相電力/無効電力/力率などの電力パラメータを自動測定できます。二電力計法による三相電力のΣ演算や測定結果の統計処理なども可能です。
