パワーアナライザ WT500
コンパクトサイズ&簡単操作 新エネルギー世代の電力計登場
コンパクトながらもカラーTFTを搭載し、電力基本確度±0.2％、最大入力1000Vrms、40Arms、測定帯域100kHzを実現した単相および三相電力測定が可能な電力計です。
| - | 直感的な操作性を実現させたキー配置 |
| - | 電圧、電流、電力と高調波の同時測定 |
| - | 高速データ更新（100ms） |
| - | 数値、波形、トレンド表示 |
| - | 売電/買電の積算電力測定 |
| - | 簡単設定・簡単操作 |
| 電流レンジ | ： | 0.5～40A |
| 電圧レンジ | ： | 15～1000V |
| 電力基本確度 | ： | 0.2% |
| 測定帯域 | ： | DC 0.5Hz～100ｋHz |
デモのご依頼高精度、高安定度を示す基本特性（例）
モデル一覧
| モデル名 | 760201 | 760202 | 760203 |
|---|---|---|---|
| エレメント数 | 1 | 2 | 3 |
| 電圧レンジ | 15～1000Vrms | ||
| 電流レンジ | 直接入力 0.5～40Arms、外部センサ入力50m～10Vrms | ||
| 測定帯域 | DC、0.5Hz～100kHz | ||
| 測定精度 | 電圧・電流・電力： 0.1% of rdg+0.1% of rng | ||
| 最大ストア時間 (内部メモリ, 10項目100ms毎) |
約12時間 | 約8時間 | 約4時間 |
搭載機能一覧
直感的な操作性を実現させたキー配置
直流（DC）信号と交流（AC）信号を同時測定
新エネルギー市場では、直流信号を交流に変換する技術の評価が重要です。
WT500は2エレメント入力以上のモデルで、直流信号、交流信号の同時測定ができ、入出力間の効率演算ができます。
充電／放電、売電／買電別の積算機能
二次電池などの評価ができる充電/放電電流の積算のほかに、太陽光発電システムでの売電電力と買電電力の積算機能を搭載しました。
測定データをUSBメモリに直接保存
測定データを直接USBメモリにＣＳＶ形式で保存できます。
カーソルキー操作での簡単設定
メニュー方式の画面で、直感的な設定ができます。
通常測定データと高調波データを同時測定
（高調波測定オプション（/G5）装備時）
電圧実効値、電流実効値、電力値と最大50次までの高調波成分を同時に測定できます。
省エネ機器の電力評価用WTシリーズ
グリーンIT、エネルギースター、CO2削減など省エネ機器の電力測定器としてWTシリーズは使われています。 WT500を含むWTシリーズで電力評価をサポートします。
新設計アーキテクチャ採用
上下左右のカーソルキーを操作しながら、直感的に操作ができます。
比較的重要度の高い設定から順番にメニュー表示をしているので、設定ミスを軽減できます。
測定値ダイレクトセーブ機能
USBポート（周辺機器）を2スロット標準搭載しており、直接USBメモリにデータを保存できます（最大1Gバイト）。
データ保存終了後、Excelなどのアプリケーションソフトウェアで確認ができます。
多彩な表示形式
数値データ表示のほかに、入力信号波形やトレンド（数値データの時間変化）を表示できます。
また、高調波測定（/G5）オプションを搭載すれば、バーグラフ表示やベクトル表示ができます。
＊1 波形を再現できるのは約5kHzまでです。 ＊2 １入力エレメントモデルを除く。
数値と波形表示などの、画面を分割しての表示はできません。
ユーザー定義ファンクション
電力計測では、電圧、電流、電力などの基本的な測定項目以外にも、目的に合わせて演算したいデータがあります。たとえば、太陽光発電のパワーコンディショナの変換効率を求めたり、あるいはDCACコンバータの変換効率などです。
また、最近ではこのような変換効率だけでなく、入力出力間での電力損失* 、電圧直流リプル率* 、電流直流リプル率*なども演算したいケースもあります。このような各種項目は、ユーザー定義ファンクションの演算式を用いることで、係数を掛けたり、演算式を少し変えることもできます。目的に合わせて自由に加工できるので便利です。演算式は最大8個設定できます。
*演算式は下記の定義にて算出。演算式が異なる場合にはご注意ください。
| 電圧直流リプル率 F1=(UPPK(E1)-UMPK(E1))/2U（E1,ORT)*100 | |||
| ※ | UPPK(E1) | ・・・ | 電圧ピーク値（プラス側） |
| UMPK(E1) | ・・・ | 電圧ピーク値（マイナス側） | |
| U（E1,ORT) | ・・・ | 直流電圧値（平均値） | |
| 電流直流リプル率 F2=(IPPK(E1)-IMPK(E1))/2I(E1,ORT)*100 | |||
| ※ | IPPK(E1) | ・・・ | 電流ピーク値（プラス側） |
| IMPK(E1) | ・・・ | 電流ピーク値（マイナス側） | |
| I（E1,ORT) | ・・・ | 直流電流値（平均値） | |
| 電力損失 F3=P(E5,ORT)-P(E1,ORT) | |||
| ※ | P(E5,ORT） | ・・・ | 出力電力 |
| P(E1,ORT） | ・・・ | 入力電力 | |
E1はエレメント１（入力直流信号）、E4はPΣ（出力交流信号）になります
インバータやパワーコンディショナにおける入出力効率を測定できます。効率演算式は2つ設定でき、測定している入力、あるいは出力のエレメントを選択するだけで簡単に演算し表示できます。
USBメモリへのストア機能
測定データのうち、電圧、電流、電力など必要なアイテムのみを、USBメモリにバイナリまたはCSV形式でセーブできます。
（最大1Gバイト）
CSV形式で保存されたファイルは、「Excel」などの汎用アプリケーションソフトウェアで開いて、グラフ表示ができます。
豊富な積算機能
有効電力（ＷＰ）、電流（ｑ）、無効電力（ＷＱ）、皮相電力（ＷＳ）の積算に加え、新機能として売電/買電の電力量測定ができます。 また、積算区間内における平均の有効電力を算出できます。 電力値が変動する間欠制御式機器の消費電力評価に有効です。 平均有効電力は、ユーザ定義演算で設定します。
リアパネル
GP-IB通信（/C1）
GP-IB通信により、PCからWT500をコントロールしたり、データを転送することができます。
電流外部センサ入力（/EX1、/EX2、/EX3）
電流クランプ（電圧出力型）を使用して、電源回路の結線を外すことなく電流測定ができます。電流外部センサ換算比の設定により、各種電流クランプオンプローブに対応します。
イーサネット通信（/C7）
イーサネット＊通信経由でのデータ転送をすることができます。FTPサーバを使ってのファイル転送に対応します。
＊100BASE-TX
VGA出力（/V1）
モニタに接続して、数値データ表示や波形表示を大画面で表示できます。
複数のモニタで画面を同時に確認したり、離れた場所でのデータ確認に便利です。
高調波測定（/Ｇ5）
通常測定データに加え、高調波測定データを同時に測定できます。最大50次までの高調波成分を測定できます。WT500ではモード切替なしで、ひずみ率（THD）を測定でき、電圧、電流とともにひずみ率を同時に確認できます。
デルタ演算（/DT）
三相3線（3P3W）結線にて測定した2つの線間電圧、相電流をもとに、もう1つの線間電圧、相電流をそれぞれ演算できます。
また、三相3線（3V3A）結線にて測定した線間電圧をもとに、相電圧を演算できます。中線がない測定対象において、三相3線（3V3A）結線により相電圧を推定する場合に有効です。
注：１入力エレメントモデルでは、本機能は装備できません。
周波数測定追加（/FQ）
標準で搭載されている2チャネル分の周波数測定に加え、オプションで全チャネル分の周波数測定機能を追加できます。入力エレメント1～3を搭載した場合でも電圧、電流の全ての周波数を測定できます。
機器の入出力での電圧電流の周波数測定や、複数の測定対象の電圧電流の周波数を同時に測定したい場合に必要です。
注：1入力エレメントモデルでは、本機能は装備できません。
【測定】
Q 電圧・電流の最大入力は？
Q 電圧、電流のレンジは実効値レンジですか？
Q 電流外部センサ入力用端子の形状は？
Q 電流外部センサ入力のセンサ比の設定はできますか？
Q 電流入力と電流センサ入力端子を同時に使うことができますか？
Q 電流センサ入力は標準ですか？ オプションですか？
Q 入力エレメントの増設は可能ですか？
Q エレメント1で単相の直流測定、2, 3エレメントで三相信号の測定をしたい。
結線の設定は可能ですか？
Q 入出力の効率演算の表示は可能ですか？
Q RMSとMEANを同時に見られますか？
【表示】
Q 波形表示のときの表示更新周期は？
Q トレンド機能はどのようなときに使いますか？
Q TFTカラー液晶の表示画素数は？
【波形】
Q 波形のズーム機能や数値との同時表示はできますか？
Q 波形が確認できる入力周波数の上限は？
Q 波形表示の縦軸の範囲は？
【ストア／リコール】
Q WT500は内部メモリを使ったストア機能がありますか？
Q ストア先は任意に設定できますか？
Q 測定したデータの保存先は？
Q 設定情報を製品の内部メモリにセーブできますか？
【高調波】
Q 高調波は最大何次まで測定できますか？
Q 高調波の出来るチャネル数は最大いくつですか？
Q 高調波測定のモード切替はありますか？
【オプション】
Q USB通信は搭載できますか？
【その他】
Q USB通信とUSBメモリは同時に搭載できますか？
Q GP-IBコマンドはWT1600やWT210と共通ですか？
Q WT210やWT1600の通信プログラムがそのままWT500で使えますか？
Q WT500の重量は？
Q ラックマウント金具はありますか？
Q モータ評価機能（回転速度、トルク信号入力端子）はありますか？
Q ラックマウントをしたい場合、ハンドルを取り外すことができますか？
記載内容は2024年10月1日現在のものです。また、お断りなく変更することがありますのでご了承ください。
価格には別途消費税が加算されます。
概算シミュレーション （価格には別途消費税が加算されます。）
表内の を選択、 に数量を入れて をクリックすると、合計額が表示されます。これは予め概算を知るためのサービスです。実際の見積りは、こちら からご確認ください。

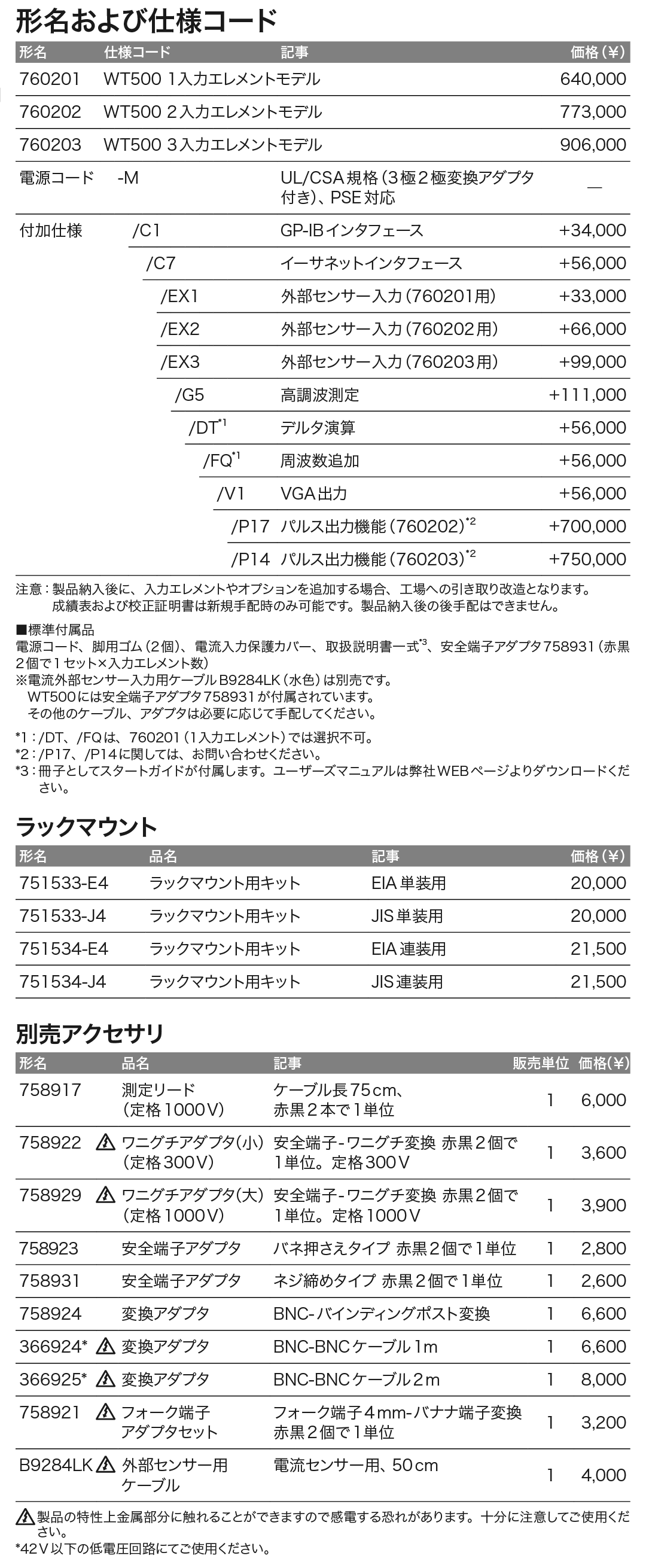

| 形名 | 仕様コード | 記事 | 価格（￥） |
|---|---|---|---|
| 760201 | WT500 1入力エレメントモデル | 640,000 | |
| 760202 | WT500 2入力エレメントモデル | 773,000 | |
| 760203 | WT500 3入力エレメントモデル | 906,000 | |
| 電源コード | -M | UL/CSA 規格（3 極2極変換アダプタ付き）、PSE対応 | ― |
| 付加仕様 | /C1 | 付加仕様/C1 GP-IBインタフェース | +34,000 |
| /C7 | イーサネットインタフェース | +56,000 | |
| /EX1 | 外部センサー入力（760201用） | +33,000 | |
| /EX2 | 外部センサー入力（760202用） | +66,000 | |
| /EX3 | 外部センサー入力（760203用） | +99,000 | |
| /G5 | 高調波測定 | +111,000 | |
| /DT*1 | デルタ演算 | +56,000 | |
| /FQ*1 | 周波数追加 | +56,000 | |
| /V1 | VGA出力 | +56,000 | |
| /P17 | パルス出力機能（760202）*2 | +700,000 | |
| /P14 | パルス出力機能（760203）*2 | +750,000 | |
| 751533 | -E4 | ラックマウント用キットEIA 単装用 | 20,000 |
| -J4 | ラックマウント用キットJIS 単装用 | 20,000 | |
| 751534 | -E4 | ラックマウント用キットEIA 連装用 | 20,000 |
| -J4 | ラックマウント用キットJIS 連装用 | 20,000 | |
| 注意： 製品納入後に、入力エレメントやオプションを追加する場合、工場への引き取り改造となります。 成績表および校正証明書は新規手配時のみ可能です。製品納入後の後手配はできません。 ■標準付属品 電源コード、脚用ゴム（2個）、電流入力保護カバー、取扱説明書一式*3、安全端子アダプタ758931（赤黒2 個で1セット×入力エレメント数） ※ 電流外部センサー入力用ケーブルB9284LK（水色）は別売です。 WT500には安全端子アダプタ758931が付属されています。 その他のケーブル、アダプタは必要に応じて手配してください。 *1：/DT、/FQは、760201（1入力エレメント）では選択不可。 *2：/P17、/P14に関しては、お問い合わせください。 *3： 冊子としてスタートガイドが付属します。ユーザーズマニュアルは弊社WEBページよりダウンロードください。 |
|||
| 小計 |
|
||
| 形名 | 仕様コード | 記事 | 価格（￥） |
|---|---|---|---|

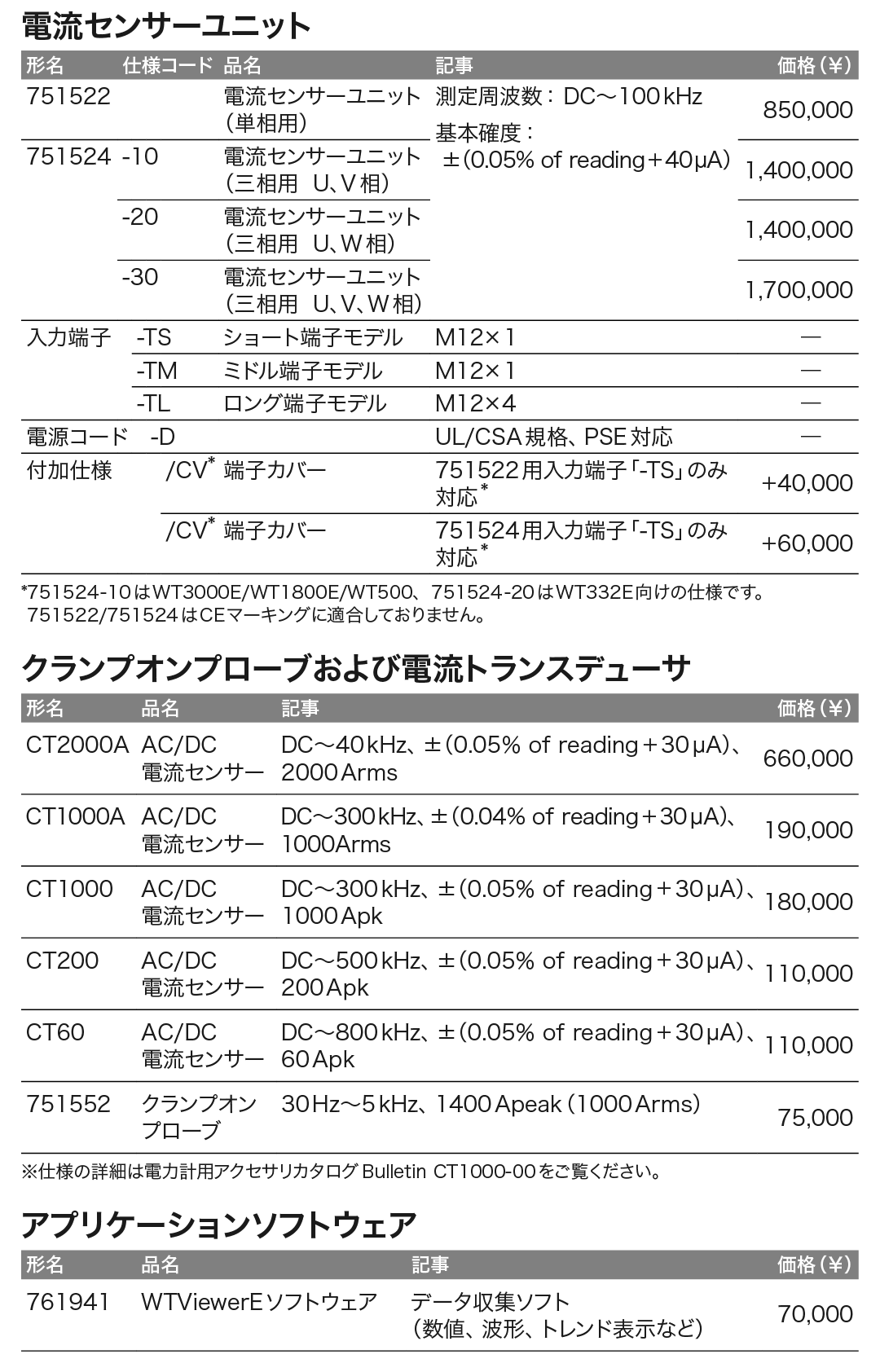

| 751522 | 電流センサーユニット（単相用）測定周波数： DC～100 kHz、基本確度：±（0.05% of reading ＋ 40 μA） | 850,000 | |
| 751524 | -10 | 電流センサーユニット（三相用 U、V相）測定周波数： DC～100 kHz、基本確度：±（0.05% of reading ＋ 40 μA） | 1,400,000 |
| -20 | 電流センサーユニット（三相用 U、W相）測定周波数： DC～100 kHz、基本確度：±（0.05% of reading ＋ 40 μA） | 1,400,000 | |
| -30 | 電流センサーユニット（三相用 U、V、W相）測定周波数： DC～100 kHz、基本確度：±（0.05% of reading ＋ 40 μA） | 1,700,000 | |
| 入力端子 | -TS | ショート端子モデルM12×１ | ― |
| -TM | ミドル端子モデルM12×１ | ― | |
| -TL | ロング端子モデルM12×4 | ― | |
| 電源コード | -D | UL/CSA 規格（3 極2極変換アダプタ付き）、PSE対応 | ― |
| 付加仕様 | /CV* | 751522用入力端子「-TS」のみ対応* | +40,000 |
| /CV* | 751524用入力端子「-TS」のみ対応* | +60,000 | |
| * 751524 -10はWT3000E/WT1800E/WT500、751524 -20はWT332E向けの仕様です。 751522/751524はCEマーキングに適合しておりません。 |
|||
| 小計 |
|
||
| 型名 | 品名 | 記事 | 価格（￥） |
|---|---|---|---|
| 758917 | 測定リード（定格1000 V） | ケーブル長75 cm、赤黒2本で1単位 販売単位1 | 5,500 |
758922  |
ワニグチアダプタ（小）（定格300 V） | 安全端子-ワニグチ変換 赤黒2個で1単位、定格300 V 販売単位1 | 2,200 |
| 758929 |
ワニグチアダプタ（大）（定格1000 V） | 安全端子-ワニグチ変換 赤黒2個で1単位、定格1000 V 販売単位1 | 3,500 |
| 758923 | 安全端子アダプタ | バネ押さえタイプ 赤黒2個で1単位 販売単位1 | 2,800 |
| 758931 | 安全端子アダプタ | ネジ締めタイプ 赤黒2個で1単位 販売単位1 | 2,000 |
| 758924 | 変換アダプタ | BNC-バインディングポスト変換 販売単位1 | 6,600 |
| 366924* |
変換アダプタ | BNCケーブル１ ｍ 販売単位1 | 6,000 |
| 366925* |
変換アダプタ | BNCケーブル２ ｍ 販売単位1 | 7,000 |
| 758921 |
フォーク端子アダプタセット | フォーク端子4 mm-バナナ端子変換赤黒2 個で1単位 販売単位1 | 2,800 |
| B9284LK |
外部センサー用ケーブル | 電流センサー用、50 cm 販売単位1 | 4,000 |
| CT2000A | AC/DC電流センサー | DC～40 kHz、±（0.05% of reading＋30 μA）、2000 Arms | 600,000 |
| CT1000A | AC/DC電流センサー | DC～300 kHz、±（0.04% of reading＋30 μA）、1000 Arms | 190,000 |
| CT1000 | AC/DC電流センサー | DC～300 kHz、±（0.05% of reading＋30 μA）、1000 Apeak | 170,000 |
| CT200 | AC/DC電流センサー | DC～500 kHz、±（0.05% of reading＋30 μA）、200 Apeak | 110,000 |
| CT60 | AC/DC電流センサー | DC～800 kHz、±（0.05% of reading＋30 μA）、60 Apeak | 110,000 |
| 751552 | クランプオンプローブ | 30 Hz～5 kHz、1400 Apeak（1000 Arms） | 75,000 |
| 製品の特性上金属部分に触れることができますので感電する恐れがあります。十分に注意してご使用ください。 *42 V以下の低電圧回路にてご使用ください。 ※仕様の詳細は電力計用アクセサリカタログBulletin CT1000-00をご覧ください。 |
|||
| 小計 |
|
||
| 型名 | 品名 | 記事 | 価格（￥） |
|---|---|---|---|
| 761941 | WTViewerE ソフトウェア | データ収集ソフト（数値、波形、トレンド表示など） | 70,000 |
| 小計 |
|
AC/DC電流センサー CT2000A/ CT1000A/ CT1000/ CT200/ CT60
CTシリーズはそれら電力・効率測定の可能性を広げ、大電流の動作環境下での評価を可能にする電流センサーです。
測定リードセット 758917
701959、758921、758922、758929などと組合せて使用
カタログ
- WT500 パワーアナライザ (3.5 MB)
- WTシリーズ/PX8000 電力計シリーズカタログ (2.1 MB)
- 電力測定用電流センサー&プローブ (2.9 MB)
取扱説明書
- WT500パワーアナライザ (10.6 MB)
- WT500パワーアナライザ 通信インタフェース (1.5 MB)
- WT500パワーアナライザ 通信インタフェースユーザーズマニュアル CD-ROMの取り扱いについて (105 KB)
- WX1 GateWT ユーザーズマニュアル (935 KB)
- WT500 パワーアナライザ パルス出力機能(/P14 オプション) (348 KB)
- WT500 パワーアナライザ パルス出力機能(/P17 オプション) (355 KB)
- Model 760121 アプリケーションソフト WTViewer (14.1 MB)
ソフトウェア
- WTシリーズ用 アプリケーションソフトウェア WTViewer 760121
- WTシリーズ用アプリケーションソフトウェア WTViewerE 761941
- WTシリーズ用アプリケーションソフトウェア WTViewerEfree
- 消費電力測定ソフトウェア
- 通信ライブラリ"TMCTL"
- USB ドライバ
- WT500 サンプルプログラム
- WT500/ WT1600/ WT1800/ WT1800E/ WT3000/ WT3000E用 ファイルリーダーソフトウェア
- LabVIEW Drivers for WT500 ( NATIONAL INSTRUMENTS Web Page )
ファームウェア
外形図
- WT500 パワーアナライザ (663 KB)
