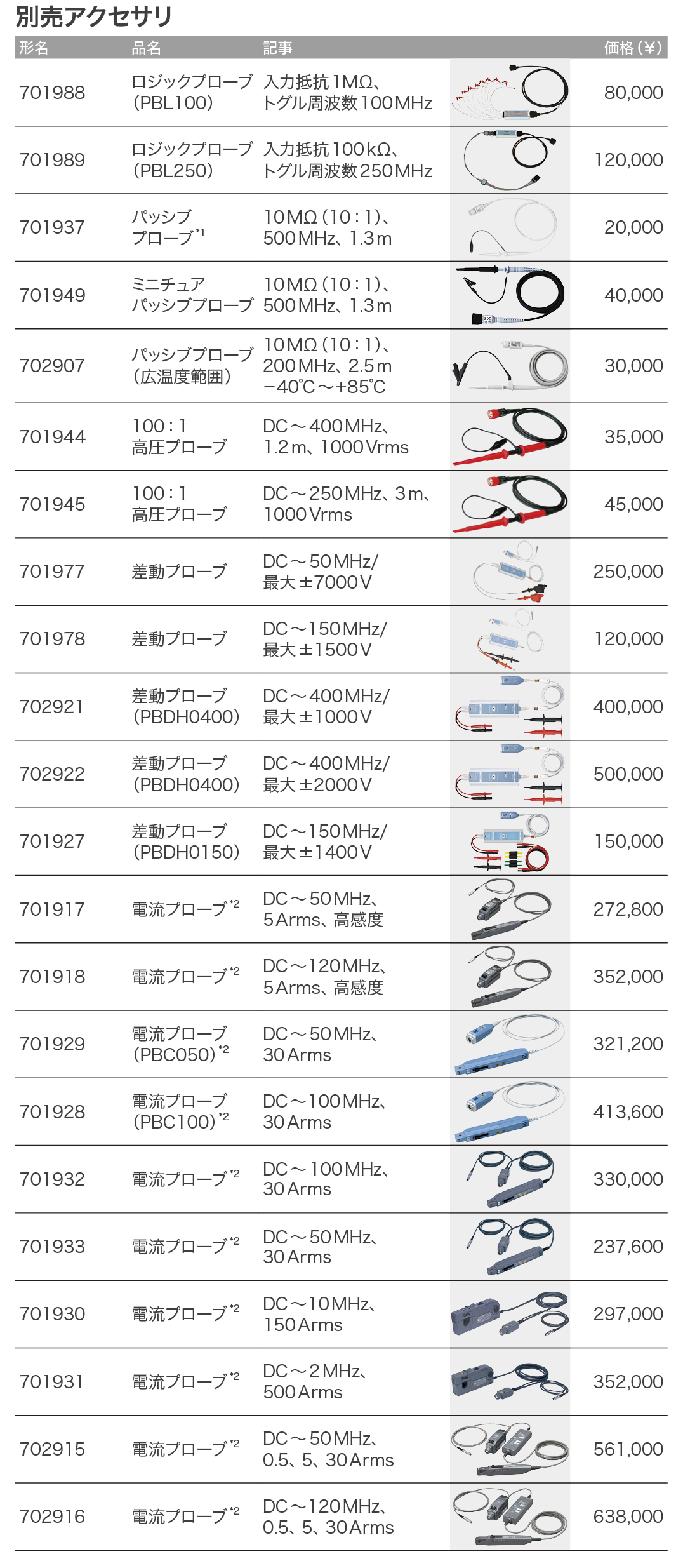

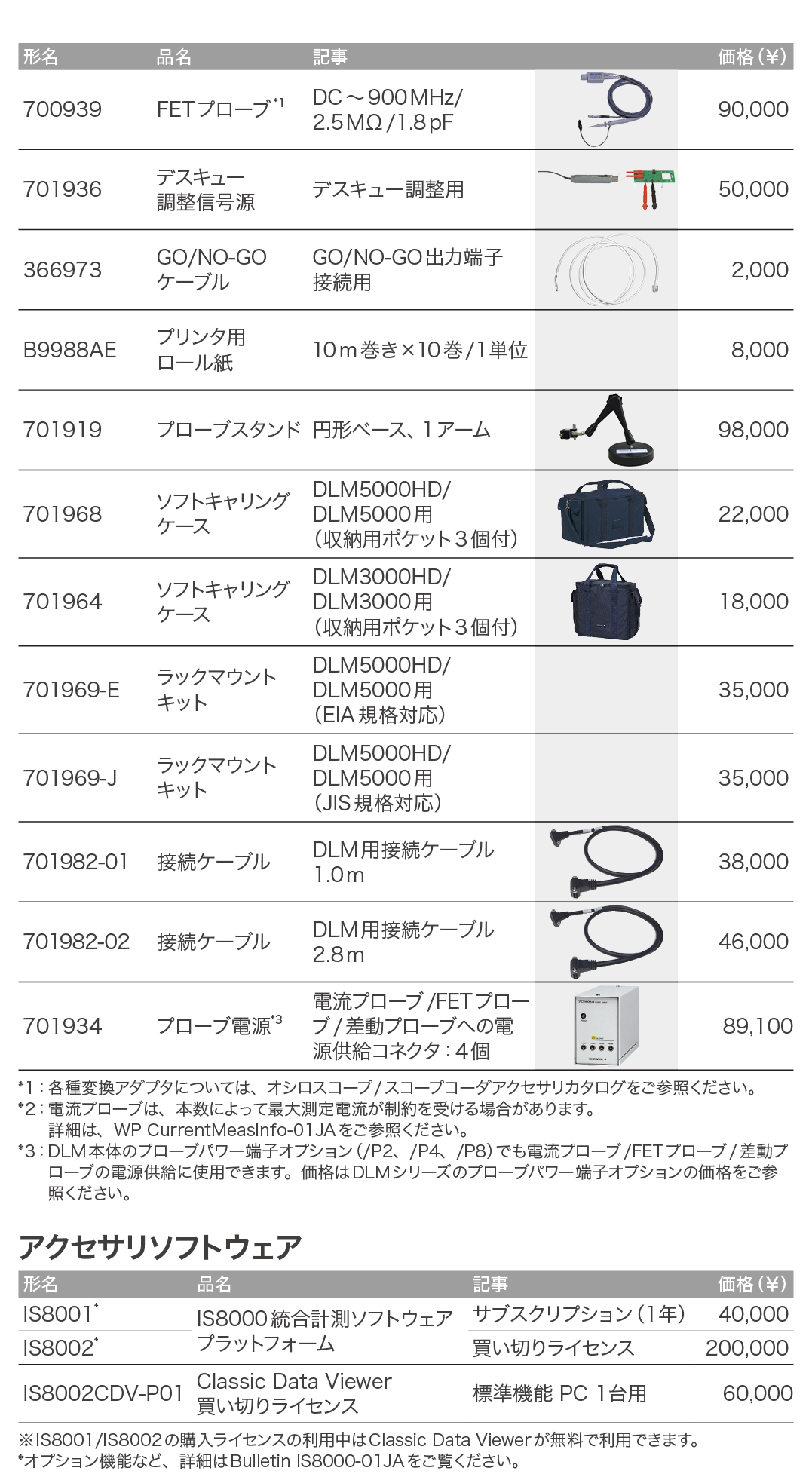

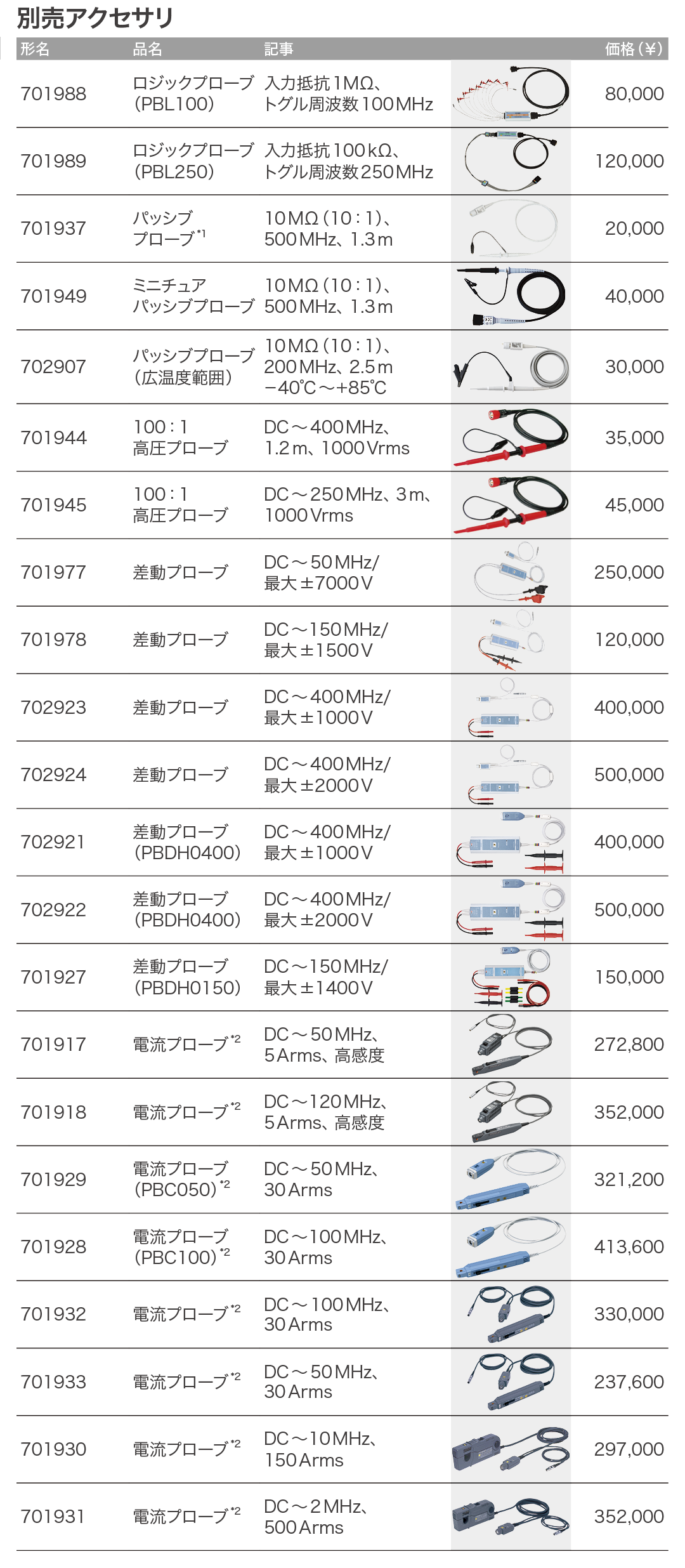

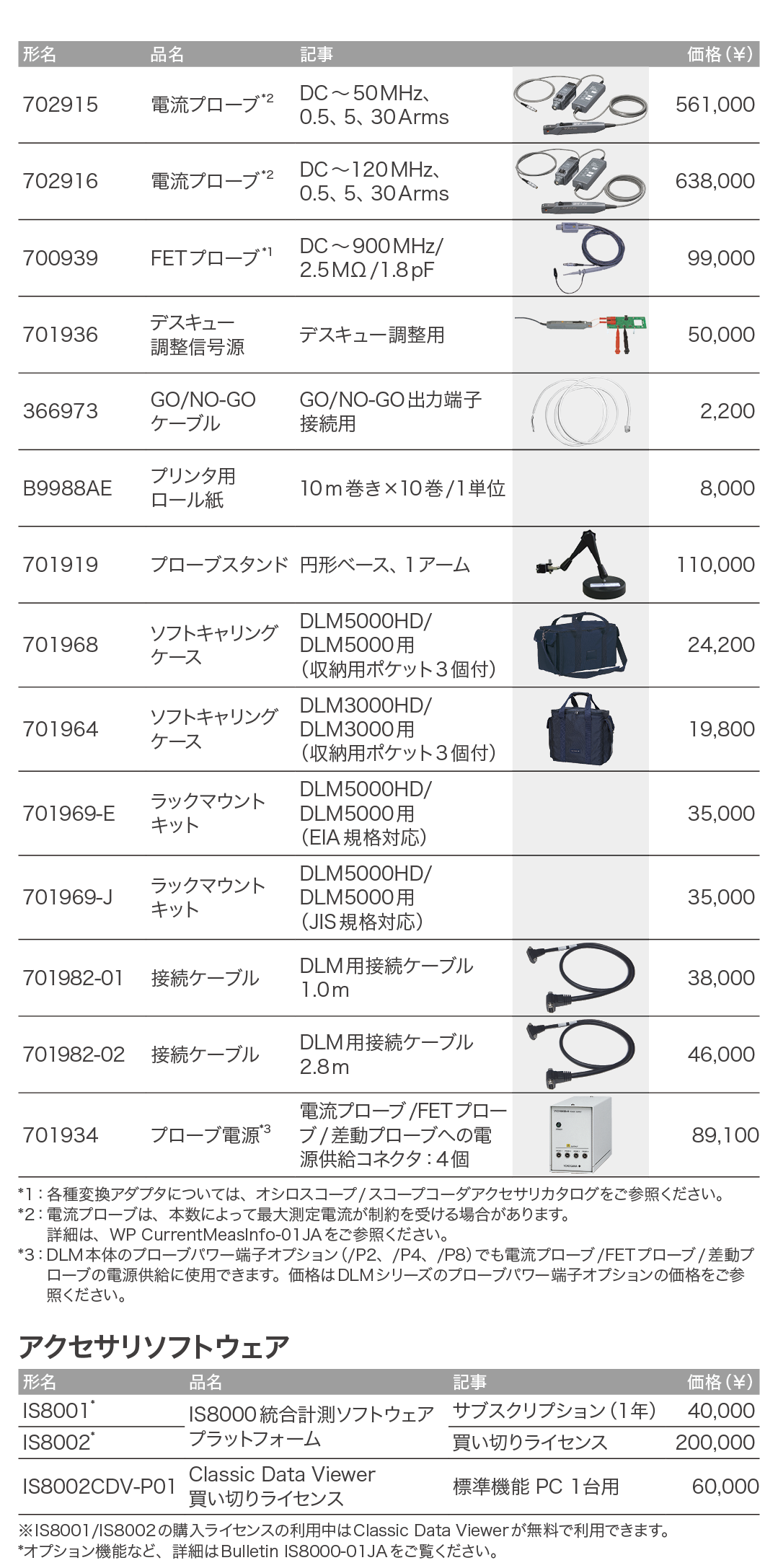

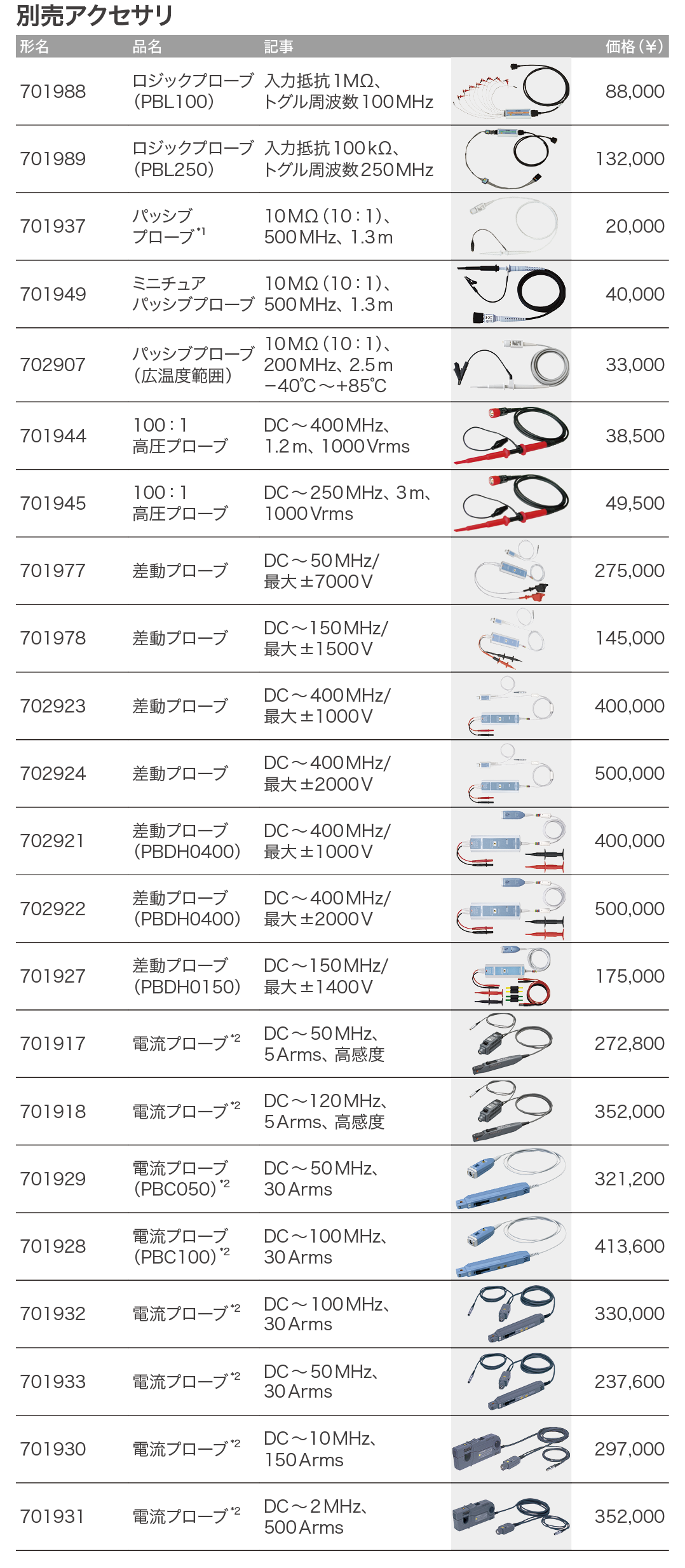

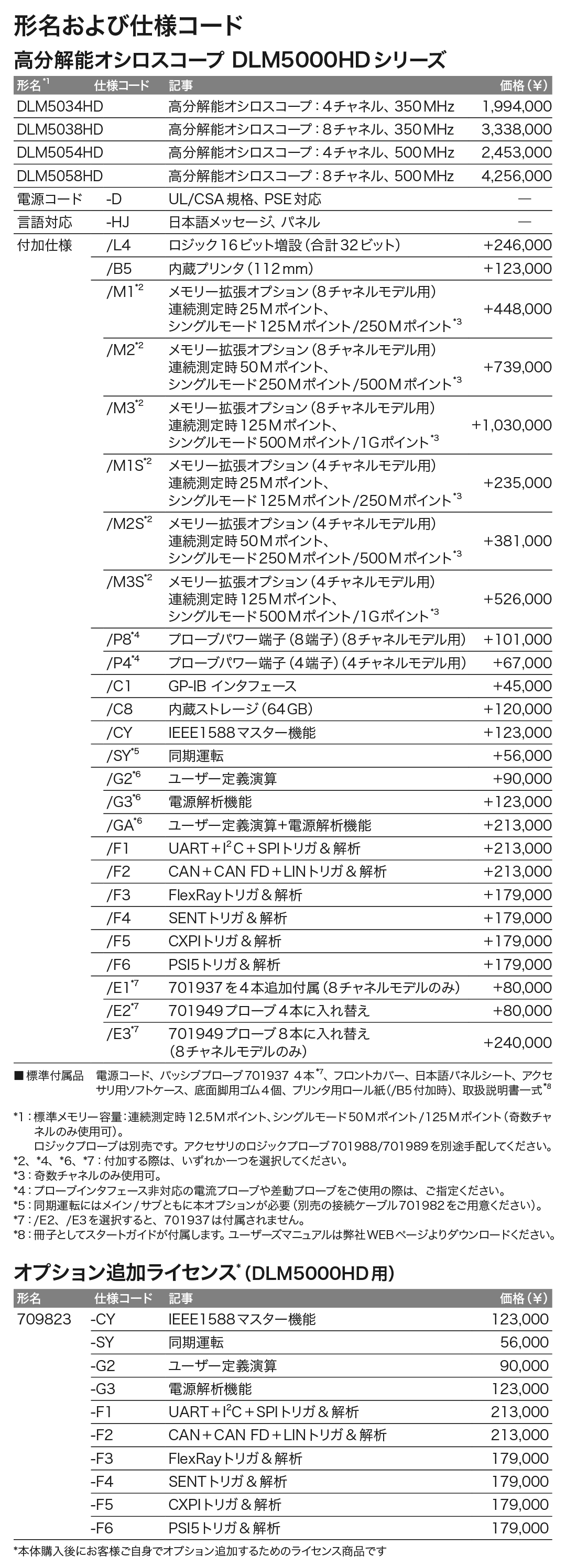

高分解能オシロスコープ DLM5000HDシリーズ

優位性と機能

広帯域測定

高速インバータの立ち上がりに見られるオーバーシュートのような一瞬の現象は、帯域の低いオシロスコープでは正しい波形を確認することができません。
最大500 MHzの広帯域と最高2.5 GS/sのサンプルレートを併せ持つことで、近年ますます高速化する多様なデバイスの測定に強力に対応します。

12 bitの高分解能

12 bitの測定器は特にオーバーシュート後のリンギングなどの現象を正確に計測するのには非常に効果的です。波形の全体像を確認しながら、微細な変化を正確にとらえる最適なレンジ設定が可能となります。

最大16チャネルの多チャネル測定

チャネル数が少ない測定器では、一つのインバータを評価するために接続を変えながら複数回の実験を繰り返す必要があります。さらに気になる事象が発生したときに他のデバイス動作が観測できないため、総合的に解析することが困難です。
単独で最大8チャネル、2台連結で16チャネルを同時に計測できるため、一度の試験で必要な評価を終わらせることができ業務効率を大幅に改善します。

便利なヒストリ機能

DLM5000HDは過去に取り込んだ波形（ヒストリ波形）を最大200,000枚、アクイジションメモリーに保持しています。ヒストリ機能ではヒストリ波形のうち、指定した1波形を画面に表示、または全ての波形の一括表示が可能です。ヒストリ波形に対してはカーソル測定、演算などができます。ヒストリ機能により、トリガで捕捉しにくい波形に対しても、さかのぼって波形を確認できます。

ヒストリサーチ機能

DLM5000HDは最大200,000枚もの膨大なヒストリ波形から、条件に合う波形を呼び出すために、強力なヒストリサーチ機能があります。
画面上に注目する波形の一部を捕らえる四角いゾーンを指定する方法、測定した波形全体を取り囲むようなゾーンを指定する方法、多角形（ポリゴン）のゾーン指定など、直観的で簡単な波形サーチ機能が用意されています。
また、電圧やパルス幅の異常値など注目する値が分かっているときは、波形パラメータでのサーチも可能です。
※ DLM5000では最大ヒストリ枚数は100,000枚となります。

最大2.5 GS/s（8チャネル同時） 最大1Gポイント大容量メモリー

組込みシステムの評価では、ソフトウェアコマンドによる比較的長い時間の動作検証と、クロックノイズなど高速信号の波形を同時に見ることが必要になります。DLM5000HDは、全チャネル使用時、シングルで最大500 Mポイント/繰り返しで最大125 Mポイントの波形取り込みができるメモリーを搭載しているので、取りこぼしが少ない波形観測ができます。

多彩なトリガ

気になる波形を捉えたとき、特徴となる波形が定期的に発生しているのか特定条件で発生しているのか、判断に迷っていると業務効率は悪化します。
DLM5000/DLM5000HDは多彩なトリガで波形の特徴点にトリガをかけることで、気になる波形を抽出してヒストリメモリに保存していくことが可能です。ヒストリをリスト表示してトリガ同士の間隔を確認したり、複数ヒストリを比較して特徴点付近でどのような傾向があるかを確認することができます。これにより特徴的な波形がどの程度の頻度で、またはどういった条件で発生しているかを究明するのに役立ちます。

トリガ種類

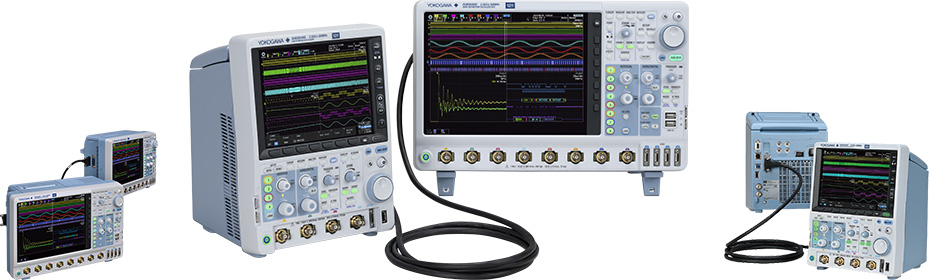

さらなる多チャネルへのご要望にお応えする2台同期機能“DLMsync”
（/SYまたは/SYNオプション）

2 台のDLM5000HD（/SYオプション付き）または、2 台のDLM5000（/SYNオプション付き）を専用接続ケーブル（701982）で接続することにより、最大でアナログ16チャネル、ロジック64 bitの同期測定が可能になります。専用インタフェースは本体に標準装備なので、後からオプション追加ライセンスで追加も可能です。捕捉波形はそれぞれのユニットで表示されます。トリガは共通に動作し、レコード長やサンプルレート、アクイジションの設定、横軸スケールの設定など共通項目は連動するので、まるで1台の16チャネルオシロスコープのように使えます。
※DLM5000とDLM5000HDはDLMsync機能での接続はできません。

2台のDLM5000HDを接続した状態で“DLMsync” メニューの“Connect” ボタンを押した方がメインユニットになり、もう一方がサブユニットになります。メインユニットのサンプリングクロック、トリガで2台 が同時に波形捕捉するようになります。

同期した2台の測定器は連携状態になり、いくつかの操作はメインとサブで共有されます。例えば波形をズームして表示した場合、もう一方も自動で同じ位置をズームして表示することができます。測定データはまとめて出力することができるので統合計測ソフトウェアプラットフォーム IS8000と組み合わせることで16チャネルを一度に確認することができます。

統合計測マスター機能（IEEE1588、/CYオプション）

DLM5000HDはIEEE1588を利用した時刻同期計測のマスター機となることができます。
高価なPTPグランドマスターが必要なく、簡単にIEEE1588 同期測定対応の機器と同期計測が可能です。
また、統合計測ソフトウェアプラットフォームIS8000と組み合わせることで、同期測定データをまとめて同一時間軸上で統合解析が可能です。
※ネットワークHUBを利用する場合IEEE1588 対応の製品が必要です。

12.1型大画面が提供する快適なデバッグ環境

大型の12.1 型タッチスクリーンを搭載。8チャネルのアナログ信号を詳細に観測したり、パラメータやズーム画面の表示、XY表示、FFT解析結果などデバッグに有効な情報を一度に表示することができます。

気軽に持ち運んで、素早く測定

多チャネル入力の大画面モデルでありながら、持ち運びが容易な薄型軽量デザインを実現。波形表示まで約12秒の高速起動で、すぐに測定作業を開始いただけます。

ズーム&サーチ機能

ロングメモリーに取込んだ多チャネルの波形は、横軸にも縦軸にも拡大して詳細を観測する必要があります。DLM5000HDはズーム専用のキーと拡大縮小のノブがあるので、見たい箇所をすぐにズームアップできます。また、タッチスクリーンを使ってスクリーン上で拡大したい領域を指定することでズームアップも可能です。

タッチスクリーン

波形のポジション移動やスケールの変更、カーソルの移動など、タッチスクリーンを使うことで波形から視線を離さず操作ができます。また、波形の一部をズームしたいときは、画面上で指を斜めにスワイプして領域を指定するRectズーム機能を使うと簡単にズームアップができるようになります。ダイアログに展開される選択肢を選ぶ時も直接タッチすればいいので、セレクトキーによるわずらわしさから解放されます。

ロジック信号の測定と解析

標準で16 bitのロジック入力を搭載。/L4または/L32オプションを付加することにより、最大32 bitのロジック入力が可能となります。バス表示、ステート表示、DA変換演算（/G2または/G02オプション）などの機能も備えています。

便利なフィルター機能

ノイズ除去に最適 ―8 kHzから200 MHzまで幅広く対応したフィルター―

カットオフ周波数8 kHzから200 MHzまで14 種類のローパスフィルターが各チャネルに搭載されています。帯域制限された波形が内 部のメモリーに保持されます。リアルタイムフィルターを使うとノイズが重畳した信号でも安定したトリガがかけられます。

業務効率向上に役立つ機能群

波形パラメータの自動測定、トレンド表示

メジャー機能と統計処理
29種類の波形パラメータを搭載し、最大120個まで同時に自動測定できます（メジャー機能）。また、波形パラメータを繰り返し測定し、平均/最大/最小/標準偏差などの統計値を表示できます。さらに、1画面内の波形を自動的にサイクルごとに区切った上でのパラメータ測定も可能です。この機能によって、1画面内の周期変動を測定することができます。

トレンド表示、ヒストグラム表示
パラメータ測定結果は数値としての表示だけでなく、トレンドやヒストグラム表示ができ、変化やばらつきの様子を視覚的に確認できます。
複数波形間の周期、パルス幅、振幅などの波形パラメータ変動や一画面内の波形の周期変動等のトレンド表示したり、値の分布をヒストグラムで確認できます。

電圧値、時間差を自動で読み取り

カーソル測定
表示されている波形にカーソルを当てて、カーソルと波形の交点の各種測定値を表示できます。
測定項目に合わせて5種類用意しています。
ΔT、ΔV、ΔT＆ΔV、マーカー、角度カーソルがあります。

ΔT＆ΔVカーソルでの電圧値、時間差測定画面例

周波数解析機能

FFT解析
最大4つのFFT解析を同時に実行可能です。FFTはCH1〜CH8までの実波形の他、演算波形に対しても実行できます。フィルターをかけて帯域制限した波形の周波数成分の解析や、回転体の周期変動の周波数解析などが可能です。自動ピーク検出も可能です。

FFT 解析画面例

ワンタッチで波形を残す

スナップショット
スナップショットキーを押すと、その時に表示されている波形を画面に白いトレースで残すことができます。
キーを押すたびに画面に追記されますので、複数の波形を比較する場合に有効です。また、画面に記録されたスナップショットのデータは、ファイルに保存・読み出しが可能ですので、比較用の基準波形としても利用できます。

スナップショット使用例（白い波形）

保存ファイルをイメージで確認

サムネイル表示
波形データ、波形イメージデータ、Wave-Zoneファイルのサムネ イルが画面で表示されます。イメージとファイル名が表示されますので、画面イメージを確認しながらファイルのコピーや削除ができます。また、1つのファイルを拡大しファイルの確認も可能です。

ファイル読出時のサムネイル表示例

アクションオントリガ、GO/NO-GO機能

トリガ条件、ゾーン波形、波形パラメータなどを条件に合否（GO/NOGO）を判定します。トリガ検出時、あるいはNO-GOの場合には、ブザーを鳴らす、その時の波形データを保存する、指定アドレスにメールを送信するなどを同時に行うことができます。異常が起きたときの波形を保存できるので、後でその時の現象を確認、解析できます。

グラフィカル・オンライン・ヘルプ

オシロスコープの機能や操作について、ロジックポート上部の「？」マークのキーを押すとグラフィカルで詳細な説明が表示されます。取扱説明書を見なくても、機能を製品画面で確認できます。

シリアルバス解析機能オプション（/F1～/F6または/F01～/F06）

UART（RS232）/I²C/SPI/CAN/CAN FD/LIN/FlexRay/SENT/CXPI/PSI5 Airbag

組み込みシステムや車載用の各種シリアルバス信号でのトリガ、デコード表示解析が可能です。また、I²C/SPI/UART/SENTは、ロジック入力でも利用できます。バスの波形品位を観測する必要がないときは、ロジック入力でデコードや解析が可能です。

独自のシリアルバスオートセットアップ

ビットレートや電圧レベルなどの面倒な初期設定は一切不要。自動で入力されている信号を判断しセットアップします。さらに、DLM5000HDでは取り込み済みの波形に対してもセットアップが可能です。設定時間を大幅に短縮するだけでなく、設定ミスを防ぐこともできます。

最大4バス同時解析

4つのバスを同時に解析し、波形に対応したデコード表示やリスト表示が可能です。
2画面ズームと組み合わせれば、速度の異なるバスが混在している場合でも詳細に確認できます。

ユーザー定義演算オプション（/G2または/G02）

各種関数式を組み合わせ、自由に演算式を設定し、演算結果の表示が可能です。PWM波形用デューティー演算、F/V変換、ローパス/ハイパス/バンドパスフィルター、移動平均、微分積分、三角関数、指数/対数関数、複数チャネル四則演算、ロジック信号D/A演算等の演算式が使用できます。FFT演算機能も拡張されます。

電源解析機能オプション（/G3または/G03）

スイッチング損失の解析機能

電圧・電流波形から、スイッチング損失［V（t） × i（t）］を演算します。ターンオン/オフの個別損失計算、導通損失を含めた損失、50 Hz/60 Hz周期の⾧周期での損失など、多様な解析手法に対応しています。また、サイクルモードを用いることで、損失を求める積分演算の範囲をスイッチング周期で切り出せるため、より正確な解析が可能です。

電力パラメータ測定

最大4組の電圧、電流波形に対して有効電力/皮相電力/無効電力/力率などの電力パラメータを自動測定できます。二電力計法による三相電力のΣ演算や測定結果の統計処理なども可能です。

直観的な操作パネルとコネクティビティ

DLM5000HD/DLM5000共通
