光測定器
光ファイバー通信に使用される光部品や光伝送器の開発や生産では性能や品質を確認する光スペクトラムアナライザ、光ファイバーの敷設現場では光ファイバーケーブルの断線などの障害がないことを確認するOTDR（Optical Time Domain Reflectometer）が欠かせません。光通信の業界で、最先端の計測技術を活かして、ソリューション提供いたします。
使い方の事例は、こちらをご覧ください。
操作説明と製品紹介の動画は、こちらをご覧ください。
オンデマンドウェビナ―「光の基礎」はこちらからご視聴いただけます。
YOKOGAWAの光スペクトラムアナライザは、高速で高性能な分散分光方式の光スペクトラムアナライザです。
可視から中赤外（350 nm～5500 nm）までの波長帯域をカバーする8種類の製品ラインアップを揃え、光ファイバー通信、バイオメディカル、環境計測など幅広いアプリケーションの光スペクトル測定ニーズにお応えします。
OTDR（Optical Time Domain Reflectometer）は、光通信ネットワーク内で、ファイバーリンクに沿ってイベントまたは障害を特定するために使用される精密機器です。小型・軽量ハンドヘルド型のAQ1210と充実した波長ラインアップのAQ7280をご用意しています。
モジュールの幅広い選択肢を備えたモジュラーテストプラットフォームにより、光学コンポーネントおよびネットワークシステム製造用のテストソリューションの最適な構成が可能になります。
コンパクトなポータブル光源と光パワーメータは、ケーブルTV、エンタープライズ、サービスプロバイダ、キャリア、イーサネット、およびFTTHネットワークによって配備されたファイバリンクの挿入損失が仕様内にあるかどうかをテストして検証するための重要なツールです。
1ギガ/10ギガビットイーサネット回線の回線開通試験、および保守試験に最適化した、小型・軽量なハンドヘルドタイプのイーサネットテスタです。
10M～1GまでのAQ1301と、10M～10Gまで対応したAQ1300の2モデルから、テストニーズに応じて最適なモデルを選択いただけます。
光スペクトラムアナライザ
光デバイスやシステムの発光スペクトラムや光損失波長特性を測定する光スペクトラムアナライザには、光通信分野を中心に応用される波長帯域に最適化された高性能モデルや光デバイス製造の試験・検査のための生産用モデルのほか、家電製品・バイオメディカル・ 材料加工などに応用される可視光の測定に最適な短波長モデルと、センシングや医療などに応用される2µm/5µmを超える近・中赤外域に対応した長波長モデルがあります。
| モデル | 測定波長範囲 | 波長確度 | 波長 分解能 |
測定レベル 範囲 |
ダイナミック レンジ |
|---|---|---|---|---|---|
| AQ6380 | 1200～ 1650nm | ±0.005nm (1520～ 1570nm) |
0.005～ 2nm | -85～ +20dBm (1200～ 1600nm) |
65dB (ピーク波長の±0.2nm) |
| AQ6370E | 600～ 1700nm | ±0.008nm typ. (1520～ 1580nm) |
0.02～ 2nm | -90～ +20dBm (1300～ 1620nm) |
78dB typ. (ピーク波長の±1.0nm) |
| AQ6360 | 1200～ 1650nm | ±0.02nm (1520～ 1580nm) |
0.1～ 2nm | -80～ +20dBm (1300～ 1620nm) |
55dB (ピーク波長の±4.0nm) |
| AQ6373E | 350～ 1200nm | ±0.05nm (633nm) ±0.20nm (400～ 1100nm) |
0.02～ 10nm | -80～ +20dBm (550～ 1000nm) |
60dB (ピーク波長の±0.5nm) |
| AQ6374E | 350～ 1750nm | ±0.05nm (633/ 1523nm) ±0.2nm (350～ 1750nm) |
0.05～ 10nm | -80～ +20dBm (900～ 1600nm) |
60dB (ピーク波長の±1.0nm) |
| AQ6375E | 標準、リミテッド 1200～ 2400nm 波長拡大 1000～ 2500nm |
±0.05nm * (1520～ 1580nm) |
0.05～ 2nm * | -70～ +20dBm * (1800～ 2200nm) |
55dB * (ピーク波長の±0.8nm) |
| AQ6376E | 1500～ 3400nm | ±0.5nm | 0.1～ 2nm | -65～ +13dBm | 55dB (ピーク波長の±2nm) |
| AQ6377 | 1900～ 5500nm | ±0.5nm | 0.2～ 5nm | -60～ +13dBm | 50dB typ. (ピーク波長の±5nm) |
＊AQ6375Eリミテッドモデルは除きます。
光波長計
レーザ製品の波長を高速・高確度に測定する光波長計には、波長確度の異なる2モデルがあります。
| モデル | 測定波長範囲 | 波長確度 | 最小 分離分解能 |
最大 検出波長数 |
最小パワー | 測定速度 |
|---|---|---|---|---|---|---|
| AQ6150B | 1270～ 1650nm (標準) 1200～ 1700nm (波長拡大) 900～ 1700nm (広帯域) |
±0.7ppm (更新レート：Normal) |
5GHz (更新レート：Normal) |
1024 (マルチ波長タイプ) 1 (シングル波長タイプ) |
-40dBm (1200～ 1600nm) |
0.2秒 (更新レート：Fast) |
| AQ6151B | 1270～ 1650nm (標準) 1200～ 1700nm (波長拡大) 900～ 1700nm (広帯域) |
±0.2ppm (更新レート：Normal) |
5GHz (更新レート：Normal) |
1024 (マルチ波長タイプ) 1 (シングル波長タイプ) |
-40dBm (1200～ 1600nm) |
0.2秒 (更新レート：Fast) |
光減衰器（ATTNモジュール）
AQ2200シリーズ・フレームコントローラ及び各種モジュールと組み合わせて使用します。
| モデル | 波長範囲 | 挿入損失 | 最大 減衰量 |
適合ファイバ | その他 |
|---|---|---|---|---|---|
| AQ2200 -312 | 1200～ 1700nm | 1.0dB(typ.) 1.6dB以下 | 60dB | SMF (ITU-T G.652) | スタンダードタイプ |
| 800～ 1370nm | 45dB | MMF (GI 50/125)(ITU-T G.651.1) MMF (GI 62.5/125)(IEC 60793-2) |
|||
| AQ2200 -332 | 1200～ 1700nm | 1.9dB(typ.) 2.3dB以下 | 60dB | SMF (ITU-T G.652) | 光パワーモニタ内蔵タイプ |
| 800～ 1370nm | 45dB | MMF (GI 50/125)(ITU-T G.651.1) MMF (GI 62.5/125)(IEC 60793-2) |
光スイッチ（OSWモジュール）
AQ2200シリーズ・フレームコントローラ及び各種モジュールと組み合わせて使用します。
| モデル | ポート構成 | 波長 | 挿入損失 | 適合ファイバ |
|---|---|---|---|---|
| AQ2200 -411 | 1ｘ4 1ｘ8 |
1310nm／ 1550nm | 1.0dB(typ.) 1.4dB以下 | SMF (ITU-T G.652) |
| 1ｘ4 1ｘ8 |
850nm／ 1310nm | MMF (GI 50/125)(ITU-T G.651.1) MMF (GI 62.5/125)(IEC 60793-2) |
||
| AQ2200 -412 | 1ｘ16 | 1310nm／ 1550nm | 1.0dB(typ.) 1.4dB以下 | SMF (ITU-T G.652) |
| AQ2200 -421 | 1ｘ2 2ｘ2 |
1310nm／ 1550nm | 1.0dB(typ.) 1.4dB以下 | SMF (ITU-T G.652) |
| 1ｘ2 2ｘ2 |
850nm／ 1310nm | MMF (GI 50/125)(ITU-T G.651.1) MMF (GI 62.5/125)(IEC 60793-2) |
光トランシーバ関連モジュール
●AQ2200-642 I/F モジュール ： 電源供給、信号制御、モニタ機能
●AQ2200-651 SG モジュール ： 5chのRF出力装備
OTDR
小型・軽量ハンドヘルド型のAQ1210と充実した波長ラインアップのAQ7280があります。
●AQ7280シリーズ OTDRユニット ： AQ7280本体と組み合わせて使用します
| モデル | 測定波長 | 測定ファイバ | サンプリング 分解能 |
デッドゾーン※ | ダイナミック レンジ |
その他 |
|---|---|---|---|---|---|---|
| AQ7282A | 1310/ 1550 ±25nm | SMF(ITU-T G.652) | 最小 2cm | 0.7m | 36/ 34dB | アクセス系(FTTHなど)の工事用モデル |
| 3.5/ 4m (typ.) | ||||||
| AQ7283A | 1310/ 1550 ±25nm | SMF(ITU-T G.652) | 最小 2cm | 0.7m | 40/ 38dB | メトロ系、アクセス系(FTTHなど)の工事用モデル |
| 3.5/ 4m (typ.) | ||||||
| AQ7284A | 1310/ 1550 ±25nm | SMF(ITU-T G.652) | 最小 2cm | 0.7m | 44/ 42dB | 幹線系、メトロ系の工事用 |
| 3.5/ 4m (typ.) | ||||||
| AQ7285A | 1310/ 1550 ±25nm | SMF(ITU-T G.652) | 最小 2cm | 0.6m | 46/ 44dB | 幹線系、メトロ系の工事用の高ダイナミックレンジモデル(代表値50/50dB) |
| 3.5/ 4m (typ.) | ||||||
| AQ7283E | 1310/ 1550 ±25nm, 1625 ±10nm |
SMF(ITU-T G.652) | 最小 2cm | 0.7m | 40/ 38, 37dB | メトロ系、アクセス系(FTTHなど)の工事・保守用、保守波長対応 1625nmポートは現用光カットフィルタ付 |
| 3.5/ 4,4m (typ.) | ||||||
| AQ7283F | 1310/ 1550 ±25nm, 1650 ±5nm*1 ±10nm*2 |
SMF(ITU-T G.652) | 最小 2cm | 0.7m | 40/ 38, 37dB | メトロ系、アクセス系(FTTHなど)の工事・保守用、保守波長対応 1650nmポートは現用光カットフィルタ付 |
| 3.5/ 4,4m (typ.) | ||||||
| AQ7282G | 1310 ±25nm/ 1490 ±15nm/ 1550 ±25nm | SMF(ITU-T G.652) | 最小 2cm | 0.7m | 36/ 34/ 34dB | アクセス系(FTTHなど)の工事用モデル |
| 3.5/ 4/ 4m (typ.) | ||||||
| AQ7283H | 1310/ 1550/ 1625 ±25nm | SMF(ITU-T G.652) | 最小 2cm | 0.7m | 40/ 38/ 37dB | メトロ系、アクセス系(FTTHなど)の工事、WDM回線の工事・保守用 1ポート3波長モデル |
| 3.5/ 4/ 4m (typ.) | ||||||
| AQ7284H | 1310/ 1550/ 1625 ±25nm | SMF(ITU-T G.652) | 最小 2cm | 0.7m | 44/ 42/ 41dB | メトロ系、アクセス系(FTTHなど)の工事、WDM回線の工事・保守用の高ダイナミックレンジモデル 高ダイナミックの1ポート3波長モデル |
| 3.5/ 4/ 4m (typ.) | ||||||
| AQ7283K | 1310/ 1490/ 1550/ 1625 ±25nm | SMF(ITU-T G.652) | 最小 2cm | 0.7m | 40/ 36/ 38/ 37dB | メトロ系、アクセス系(FTTHなど)の工事、WDM回線の工事・保守用 1ポート4波長モデル |
| 3.5/ 4/ 4/ 4m (typ.) | ||||||
| AQ7286A | 1310±15nm/1550±15nm (オプション 1310±10nm/ 1550±10nm) |
SMF (ITU-T G.652, G.654, G.657) |
最小 2cm | 0.7m | 40/ 38dB | 光ファイバー研究・製造 |
| 3.5/ 4m (typ.) | ||||||
| AQ7286H | 1310±15nm/1550±15nm/1625±15nm (オプション 1310±10nm/ 1550±10nm/1625±10nm) |
SMF (ITU-T G.652, G.654, G.657) |
最小 2cm | 0.7m | 40/ 38/ 37dB | 光ファイバー研究・製造 1ポート3波長モデル |
| 3.5/ 4/ 4m (typ.) | ||||||
| AQ7286J | 1310±15nm/1383±2nm/ 1550±15nm/1625±15nm (オプション 1310±10nm/1383±2nm/ 1550±10nm/1625±10nm) |
SMF (ITU-T G.652, G.654, G.657) |
最小 2cm | 0.7m | 40/ 37/ 38/ 37dB | 光ファイバー研究・製造 1ポート4波長モデル |
| 3.5/ 4/ 4/ 4m (typ.) |
※上段：イベントデッドゾーン、下段：アッテネーションデッドゾーン
*1： ±5nm：パルス光出力のピーク値から-20dBのポイント
*2： ±10nm：パルス光出力のピーク値から-60dBのポイント
●AQ1210 ： 小型・多機能ハンドヘルドOTDR
| モデル | 測定波長 | 測定ファイバ | サンプ リング 分解能 |
デッドゾーン※ | ダイナミック レンジ |
その他 |
|---|---|---|---|---|---|---|
| AQ1210A | 1310/ 1550 ±25nm | SM (ITU-T G.652) | 最小 5cm | 1.0m | 35/33dB | 光源・光パワーメータ他充実した機能 |
| 4/5m (typ.) | ||||||
| AQ1215A | 1310/ 1550 ±25nm | SM (ITU-T G.652) | 最小 2cm | 0.7m | 40/38dB | 光源・光パワーメータ他充実した機能 |
| 2.5/3.5m (typ.) | ||||||
| AQ1210E | 1310/ 1550 ±25nm, 1625±10nm |
SM (ITU-T G.652) | 最小 5cm | 1.0m | 35/33dB, 33dB | 光源・光パワーメータ他充実した機能 1625nmポートは現用光カットフィルタ付 |
| 4/5/5m (typ.) | ||||||
| AQ1215E | 1310/ 1550 ±25nm, 1625 ±25nm |
SM (ITU-T G.652) | 最小 2cm | 0.7m | 40/38dB, 36dB | 光源・光パワーメータ他充実した機能 1625nmポートは現用光カットフィルタ付 |
| 2.5/3.5m、 3.5m (typ.) |
||||||
| AQ1215F | 1310/ 1550 ±25nm, 1650 ±5nm |
SM (ITU-T G.652) | 最小 2cm | 0.7m | 40/38dB, 35dB | 光源・光パワーメータ他充実した機能 1650nmポートは現用光カットフィルタ付 |
※上段：イベントデッドゾーン、下段：アッテネーションデッドゾーン
光ロステストセット
光源
小型・軽量のLD光源（AQ4270-01）、モジュールを交換して測定するシステム（AQ2200シリーズ）の波長可変光源があります。
| モデル | 波長 | スペクトル幅 | 光出力レベル | 出力レベル 安定度(時間) |
適合 ファイバ |
その他 |
|---|---|---|---|---|---|---|
| AQ4280A | 1310/ 1550 ± 20 nm |
5nm以下 (1310nm) 10nm以下 (1550nm) |
-5dBm±1dB | ±0.05dB以内 (15分) |
SM (ITU-T G.652) | 小型、軽量 プロテクター、コネクタアダプタ標準添付 |
| AQ4280B | 1310/ 1550 ± 20 nm、 1490 ± 10 nm |
5nm以下 (1310、1490nm) 10nm以下 (1550nm) |
-5dBm±1dB | ±0.05dB以内 (1310、1550nm) ±0.1dB以内 (1490nm) (15分) |
SM (ITU-T G.652) | 小型、軽量 プロテクター、コネクタアダプタ標準添付 |
| AQ4280C | 1310/ 1550 ± 20 nm、 1490/1625 ± 10 nm |
5nm以下 (1310、1490、1625nm) 10nm以下 (1550nm) |
-5dBm±1dB | ±0.05dB以内 (1310、1550nm) ±0.1dB以内 (1490, 1625nm) (15分) |
SM (ITU-T G.652) | 小型、軽量 プロテクター、コネクタアダプタ標準添付 |
| AQ2200 -112 | 1310±5nm、 1550±5nm、 1625±5nm、 1650±5nm |
Narrow：10MHz（typ.） Wide：100MHz（typ.） |
+10dBm以上 | ±0.005dB （5分間） |
SM（ITU-T G.652） | AQ2200シリーズ フレームコントローラ用 光源モジュール 光出力：1または2ポート |
| AQ2200 -131 | C-band L-band |
100kHz (typ.) | +12.5dBm以上 | ±0.03dB typ. (1時間) |
PANDA PMF | AQ2200シリーズ フレームコントローラ用 Grid TLSモジュール 光出力：1ポート |
| AQ2200 -132 | C-band L-band |
100kHz (typ.) | +12.5dBm以上 | ±0.03dB typ. (1時間) |
PANDA PMF | AQ2200シリーズ フレームコントローラ用 Grid TLSモジュール 光出力：2ポート |
光パワーメータ
【通信用】小型・軽量タイプ（AQ2160シリーズ）と、モジュールを交換して測定するシステムタイプ（AQ2200シリーズ）があります。
| モデル | 波長範囲 | 受光 素子 |
パワーレンジ | 適合ファイバ | 基準条件に おける 不確かさ※ |
その他 |
|---|---|---|---|---|---|---|
| AQ2170 | 850/ 1300/ 1310/ 1490/ 1550/ 1625/ 1650 nm |
InGaAs | -70～ +10dBm | SM (ITU-T G.652) 50/ 125um、 62.5/ 125um (GI) |
±5% | 小型、軽量 プロテクター、 コネクタアダプタ標準添付 |
| AQ2170H | 1310/ 1490/ 1550/ 1625/ 1650 nm |
InGaAs | -50～ +26dBm | SM (ITU-T G.652) | ±5% | 小型、軽量 プロテクター、 コネクタアダプタ標準添付 |
| AQ2180 | 850/ 1300/ 1310/ 1490/ 1550/ 1625/ 1650 nm |
InGaAs | -70～ +10dBm | SM (ITU-T G.652) 50/ 125um、 62.5/ 125um (GI) |
±5% | 小型、軽量 プロテクター、 コネクタアダプタ標準添付 |
| AQ2180H | 1310/ 1490/ 1550/ 1625/ 1650 nm |
InGaAs | -50～ +26dBm | SM (ITU-T G.652) | ±5% | 小型、軽量 プロテクター、 コネクタアダプタ標準添付 |
| AQ2200 -215 | 970～ 1660nm | InGaAs | -70～ +30dBm | ≦62.5/ 125um (GI) NA≦0.275 |
±3% | AQ2200シリーズ フレームコントローラ用 ハイパワーセンサ |
| AQ2200 -221 | 800～ 1700nm | InGaAs φ3mm |
-70～ +10dBm (CW光) -70～ +7dBm (CHOP光) |
≦62.5/ 125um (GI) NA≦0.275 |
±3% | AQ2200シリーズ フレームコントローラ用 デュアルセンサモジュール |
| AQ2200 -232 | 800～ 1700nm | InGaAs φ5mm |
-90～ +15dBm | ≦62.5/ 125um (GI) NA≦0.275 |
±1.8% | AQ2200シリーズ フレームコントローラ用 大口径光センサヘッド |
| AQ2200 -242 | 400～ 1100nm | Si□5.8mm | -90～ +10dBm | ≦62.5/ 125um (GI) NA≦0.275 |
±2.5% | AQ2200シリーズ フレームコントローラ用 大口径光センサヘッド |
イーサネットテスタ
1ギガ/10ギガビットイーサネット回線の回線開通試験、および保守試験に最適化した、小型・軽量なハンドヘルドタイプのイーサネットテスタです。
10M～1GまでのAQ1301と、10M～10Gまで対応したAQ1300の2モデルを用意していますので、テストニーズに応じて最適なモデルを選択いただけます。
| モデル | 測定ポート | ポート数 | 回線速度 | 用途 | その他 |
|---|---|---|---|---|---|
| AQ1301 | 10BASE-T 100BASE-TX 1000BASE-T 1000BASE-SX/LX(SFP) |
RJ-45, SFP 各1 | 10Mbit/s 100Mbit/s 1Gbit/s |
ネットワーク開通試験、保守 | 小型、軽量 |
| AQ1300 | 10BASE-T 100BASE-TX 1000BASE-T 1000BASE-SX/LX(SFP) 10GBASE-SR/LR/ER(XFP) |
RJ-45, SFP, XFP 各1 | 10Mbit/s 100Mbit/s 1Gbit/s 10Gbit/s |
ネットワーク開通試験、保守 | 小型、軽量 |
通信ネットワーク機器
AT7582 折り返しボックス（2023年11月30日に、販売終了となりました。）
概要
イーサネット加入者回線の開通試験時に、加入者宅内のイーサネット開通試験機（AQ1301 MFT-1GbEなど）と対向して、試験作業を効率的に行うためのアドレススワップ装置
特長
GbEに対応（10M / 100M / 1G電気 / 1G光）、1ポートモデルまたは2ポートモデルから選択可能、対応レイヤはL2
【検索キー】 AQ6, AQ63, AQ638, AQ
【検索キー】 AQ6, AQ63, AQ638, AQ
カタログ
- All Products Guide INDEX (2.0 MB)
製品紹介
通信分野に代表される波長帯域（600～1700nm）に最適化したベンチトップ型の光スペクトラムアナライザAQ6370Dをビデオでご紹介します。
光スペクトラムアナライザAQ6380は、次世代光ネットワークに使用される光トランシーバやコンポーネントの研究開発に必要な測定性能を備えた光スペクトラムアナライザです。
業界最高の波長分解能を実現するだけでなく、高速測定とタッチパネル、APP機能の搭載により測定効率を大幅に向上させます。
使い方
This video demonstrates side mode suppression ratio (SMSR) analysis using an AQ6370E OSA and explains how to adjust the signal span to capture side modes and execute SMSR analysis to detect and locate the closest peaks from a 1310 nanometer laser via a connected light source module. SMSR analysis allows engineers to quickly identify and quantify the differences between the main peak and any side peaks in terms of nanometers and power which helps ensure the quality and accuracy of a laser's output. Manufacturers want to see a single, clean peak in a laser's output without side modes or additional peaks, to indicate a laser is performing as expected.
OTDR エミュレーションソフトウェア AQ7933は、YOKOGAWA OTDRで測定した波形データの再解析とレポート作成ができるソフトウェアです。
従来ソフトウェアよりも直感的な操作を実現し、イベントマップや合否判定画面などの便利な機能も豊富に揃えています。
このビデオでは、片方向解析や双方向解析、レポート作成など、AQ7933の基本的な使い方についてご紹介いたします。

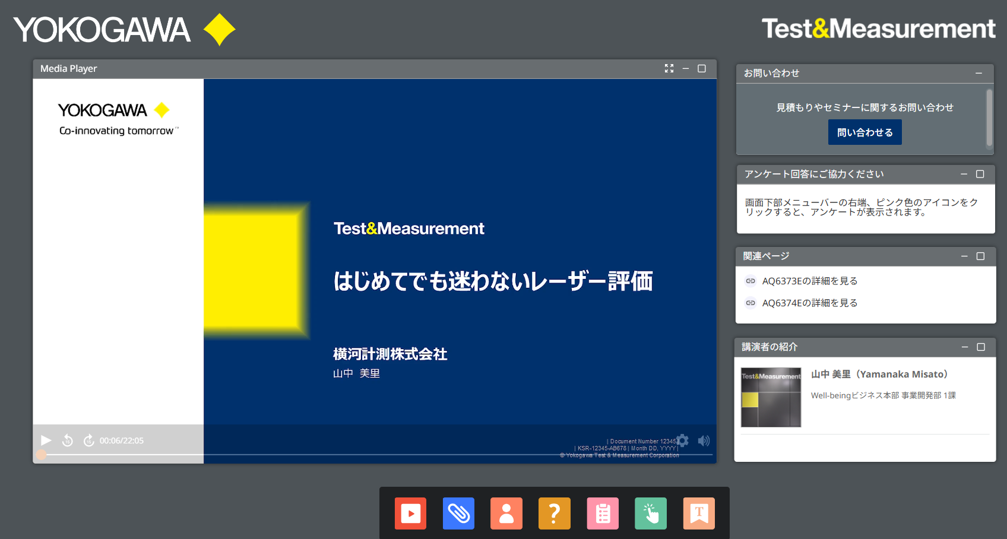

オンデマンドウェビナー
